La Tensione della Batteria sulla Kawasaki ZX-6R '98: Un'Indagine Approfondita

Il sistema di ricarica di una motocicletta è un circuito vitale che assicura il corretto funzionamento di tutti i componenti elettrici, dalla scintilla delle candele all'illuminazione. Quando si riscontrano anomalie nella tensione della batteria, come nel caso della Kawasaki ZX-6R del '98, è fondamentale intraprendere un'indagine sistematica per identificare la causa del problema. Questo articolo esplorerà le possibili ragioni di una tensione anomala alla batteria, analizzando i componenti chiave del sistema di ricarica e fornendo indicazioni su come diagnosticare e risolvere tali inconvenienti.

Comprendere il Sistema di Ricarica

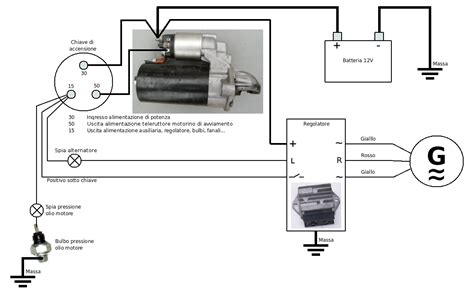

Il sistema di ricarica di una motocicletta è composto principalmente da tre elementi: l'alternatore (o statore), il regolatore di tensione e la batteria. L'alternatore, collegato al motore, genera corrente alternata (AC) che viene poi convertita in corrente continua (DC) dal regolatore di tensione. Il regolatore ha il compito cruciale di mantenere la tensione entro un intervallo sicuro per la batteria e per gli altri componenti elettrici della moto. La batteria, a sua volta, immagazzina questa energia e la fornisce quando il motore è spento o quando la richiesta di energia supera la capacità dell'alternatore.

Sintomi di un Problema di Tensione della Batteria

I sintomi di un problema di tensione della batteria possono variare, ma spesso includono:

• Batteria scarica o che non mantiene la carica: La moto fatica ad avviarsi, le luci sono fioche o si spengono durante la marcia.
• Sovraccarico della batteria: La tensione misurata è eccessivamente alta, il che può portare a un surriscaldamento della batteria, alla fuoriuscita di elettrolita e, nei casi più gravi, a danni permanenti alla batteria stessa e ad altri componenti elettrici.
• Tensione fluttuante: La tensione della batteria varia in modo anomalo a seconda del regime del motore, indicando un malfunzionamento del regolatore o dell'alternatore.

Diagnosi: Il Ruolo del Tester e le Misurazioni Chiave

Per diagnosticare accuratamente un problema di tensione della batteria, uno strumento essenziale è il tester digitale (multimetro). Le misurazioni più importanti da effettuare sono la tensione della batteria a motore spento e a motore acceso, e la tensione di uscita dell'alternatore.

Tensione della Batteria

Una batteria completamente carica, a riposo (motore spento), dovrebbe presentare una tensione compresa tra 12.6 e 12.8 Volt. Una lettura inferiore a 12.4 Volt indica una batteria parzialmente scarica, mentre valori inferiori a 12 Volt suggeriscono una scarica profonda che potrebbe aver danneggiato le piastre interne.

Quando il motore è acceso, la tensione della batteria dovrebbe aumentare, indicando che il sistema di ricarica sta funzionando correttamente. In genere, la tensione dovrebbe stabilizzarsi tra 13.5 e 15.2 Volt, a seconda del modello di moto e del regime del motore.

Nel caso specifico della Kawasaki ZX-6R '98, la misurazione di soli 0.7 Volt a motore avviato è un chiaro segnale di un problema di ricarica. Questo valore è estremamente basso e indica che l'alternatore non sta generando alcuna tensione significativa o che questa viene completamente dissipata prima di raggiungere la batteria. Il paragone con un'auto che carica a 13/14 Volt è corretto e sottolinea la gravità della situazione sulla moto.

Tensione di Uscita dell'Alternatore

Per verificare il corretto funzionamento dell'alternatore, è necessario misurare la tensione di uscita in corrente alternata (AC). Questa operazione si effettua scollegando il connettore dell'alternatore, solitamente un connettore rotondo con tre fili neri situato sotto il serbatoio.

Con il motore avviato e mantenuto a un regime specifico (ad esempio, 6000 giri/min), si collega il tester in modalità AC tra le coppie di fili dell'alternatore. Per la ZX-6R, i valori attesi in corrente alternata dallo statore dovrebbero essere significativi, come indicato dalla lettura di "fino a 80" volt AC in un caso, sebbene i valori precisi possano variare. I valori specifici per questo modello sono tra 53.5 e 72.5 V AC a 6000 rpm. Se le letture sono troppo basse, molto differenti tra loro, o fuori scala, l'alternatore è probabilmente guasto. È importante notare che anche se l'alternatore sembra sano, potrebbe lavorare male, producendo una tensione insufficiente o instabile.

Amperaggio

In alternativa alla misurazione della tensione, è possibile misurare l'amperaggio (corrente) fornito dall'alternatore alla batteria. Questa operazione richiede un tester in grado di misurare correnti elevate (almeno 20 Ampere) e un collegamento differente: il tester viene collegato in serie, interponendolo tra un polo della batteria e il relativo cavo, anziché in parallelo come per la tensione. Questo metodo fornisce un'indicazione della quantità di corrente che il sistema di ricarica è in grado di erogare.

Componenti Critici e Possibili Cause del Malfunzionamento

Il Regolatore di Tensione

Il regolatore di tensione è uno dei componenti più sospetti quando si riscontrano problemi di ricarica. Il suo compito è convertire la corrente alternata prodotta dall'alternatore in corrente continua e mantenerla entro un range sicuro.

Nel caso descritto, Marco ha sostituito il regolatore di tensione con un pezzo usato, ottenendo lo stesso risultato di 0.7 Volt. Questo solleva diverse possibilità:

1. Entrambi i regolatori sono guasti: Sebbene meno probabile, non è da escludere che entrambi i regolatori (quello originale e quello usato) siano difettosi.
2. Entrambi i regolatori sono funzionanti: Se entrambi i regolatori sono in buone condizioni, il problema risiede altrove nel sistema.
3. Altro problema non dipendente dal regolatore: Questo è uno scenario molto probabile. Un alternatore difettoso o un problema nel cablaggio potrebbero impedire al regolatore di ricevere o elaborare correttamente l'energia.
4. 0.7 Volt è normale (estremamente improbabile): Come già detto, un valore così basso è incompatibile con la ricarica di una batteria e indica un guasto grave.

Il fatto che dopo aver sostituito il regolatore, la tensione fosse inizialmente di 14.3/14.4 V costanti da 1000 a 12000 giri/min sembrava promettente. Tuttavia, una tensione di carica fissa e costante a tutti i regimi di rotazione può essere un indicatore di un problema, specialmente se si discosta significativamente dai valori ottimali. La carica della batteria in regime di utilizzo dovrebbe mediamente stare tra i 14.2 e i 15.2 V. Valori costanti a tutti i giri possono indicare che il regolatore non sta "dialogando" correttamente con l'alternatore o che c'è un altro componente che ne limita la funzionalità.

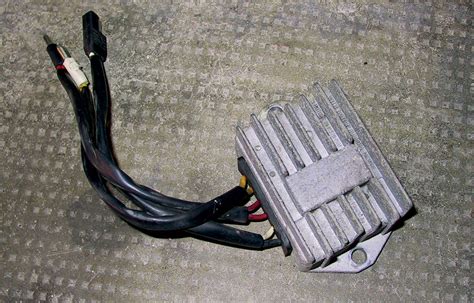

È importante notare che un regolatore di tensione surriscaldato, come suggerito dalla foto di un regolatore che "ha preso una surriscaldata", è quasi sempre un sintomo di un problema sottostante, spesso un cortocircuito interno che può essere direttamente causato da un malfunzionamento dell'alternatore.

L'Alternatore (Statore)

L'alternatore, o statore, è il componente che genera l'elettricità. È composto da bobine di filo avvolte attorno a un nucleo di ferro. Se le resistenze sui tre cavi dell'alternatore davano 0.9 ohm (e lo stesso valore si riscontrava sul nuovo alternatore), questo indica che le spire dell'alternatore non sono interrotte, il che è un buon segno. Tuttavia, come accennato, uno statore "sembra sano" ma può lavorare male. Potrebbe esserci un problema con l'isolamento tra le spire, un corto circuito parziale, o un problema con i magneti sul rotore.

Nel caso in cui la sostituzione dell'alternatore abbia risolto il problema di carica iniziale, ma abbia portato alla rottura del regolatore, ciò rafforza l'ipotesi di un problema di interazione tra i due componenti, o che il vecchio alternatore avesse causato danni al regolatore preesistente. L'alternatore potrebbe aver inviato picchi di tensione o correnti anomale che hanno stressato e infine danneggiato il regolatore.

La Batteria

La batteria stessa può essere la causa del problema, specialmente se è vecchia o è stata sottoposta a cicli ripetuti di scarica profonda. Una batteria esaurita non è in grado di mantenere la carica, e una batteria danneggiata può presentare resistenze interne elevate che ostacolano il processo di ricarica. Nel racconto, la batteria precedente era stata cambiata perché "a furia di scariche si era esaurita", il che è una conseguenza comune di un sistema di ricarica difettoso.

Problemi Comuni e Soluzioni Specifiche

Sovraccarico e Picchi di Tensione

Un problema particolarmente insidioso è il sovraccarico della batteria, che può manifestarsi con picchi di tensione oltre i 16 Volt in corrente continua, come riportato. Questo è estremamente dannoso per la batteria e per tutti i componenti elettronici della moto. La causa più comune di picchi di tensione è un regolatore di tensione difettoso che non riesce a dissipare l'eccesso di energia prodotta dall'alternatore.

Mancanza di Indicatori Luminosi

È curioso che in questi scenari non si accendano spie di avvertimento. Molte moto moderne sono dotate di spie dedicate al sistema di ricarica. La loro assenza o il loro mancato funzionamento sulla ZX-6R '98 potrebbe rendere più difficile la diagnosi precoce. L'assenza di utenze particolari non influisce sulla capacità del sistema di ricarica di mantenere la tensione.

Ricerca di Componenti Compatibili

Quando si necessita di sostituire un componente come il regolatore di tensione, è utile cercare una lista di moto che montano lo stesso pezzo. Questo può ampliare le opzioni di acquisto e potenzialmente portare a trovare prezzi più convenienti, come accaduto con l'acquisto su eBay dalla Spagna.

Tipologie di Batterie Moderne

Il mercato offre oggi diverse tipologie di batterie, tra cui quelle al litio, che rappresentano un'evoluzione significativa rispetto alle tradizionali batterie al piombo.

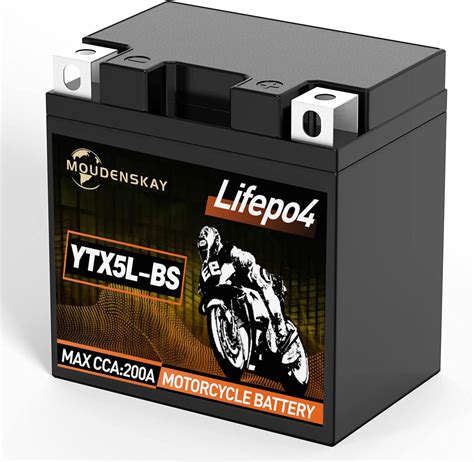

• Batterie al Litio LiFePO4: Queste batterie offrono numerosi vantaggi, tra cui un peso notevolmente ridotto (fino a 8 kg di risparmio), uno spunto migliore, una vita media molto più lunga (circa 2000 cicli di ricarica contro i 300 delle batterie al piombo), e una ridotta autoscarica. Sono inoltre ecocompatibili, non utilizzando acidi né metalli pesanti. La loro capacità di mantenere la carica per periodi prolungati le rende ideali per moto utilizzate saltuariamente. La serie YLP, prodotta in Italia, è particolarmente apprezzata per il rapporto qualità/prezzo e per le prestazioni elevate anche a basse temperature.

• Batterie Sigillate Yuasa: Le batterie Yuasa, spesso montate come primo equipaggiamento, sono note per la loro affidabilità e durata. Le versioni sigillate e precaricate (come la YTX9-WC) offrono praticità e sicurezza. Per tutte le batterie, sia al piombo che al litio, è fondamentale monitorare il voltaggio e utilizzare un caricabatterie/mantenitore specifico per prolungarne la vita utile e prevenire processi dannosi come la solfatazione delle piastre.

Conclusioni Provvisorie e Prossimi Passi

Tornando al caso della ZX-6R '98 con 0.7 Volt a motore acceso, la diagnosi più probabile punta a un problema con l'alternatore o con il cablaggio che porta al regolatore di tensione. Sebbene la sostituzione del regolatore sia stata un passo logico, il fatto che il problema persista suggerisce che la causa non sia il regolatore stesso.

I prossimi passi dovrebbero includere:

1. Verifica approfondita dell'alternatore: Anche se le resistenze sono nella norma, un test di uscita in AC a regime controllato è fondamentale.
2. Controllo del cablaggio: Verificare l'integrità dei cavi che collegano l'alternatore al regolatore e il regolatore alla batteria, cercando eventuali segni di danneggiamento, corrosione o connessioni allentate.
3. Test del rotore dell'alternatore: In alcuni casi, il problema potrebbe risiedere nei magneti del rotore, che potrebbero essersi indeboliti o danneggiati.
4. Esclusione di altri problemi elettrici: Sebbene meno probabile, un cortocircuito in altri componenti elettrici potrebbe teoricamente influenzare il sistema di ricarica, anche se di solito si manifesterebbe con altri sintomi.

Affrontare questi problemi con metodo e pazienza permetterà di riportare il sistema di ricarica della Kawasaki ZX-6R in condizioni ottimali, garantendo affidabilità e longevità alla moto.
