Il Circuit Tracer con il NE555: Uno Strumento Versatile per l'Elettronica
Il circuito "signal tracer" è uno strumento fondamentale per ogni appassionato o professionista dell'elettronica. Esso permette di seguire il percorso di un segnale all'interno di un circuito, identificando eventuali anomalie o punti di interruzione. Quando questo concetto viene unito alla versatilità e all'economicità dell'integrato NE555, si ottiene una soluzione pratica ed efficace per la diagnostica dei circuiti elettronici.

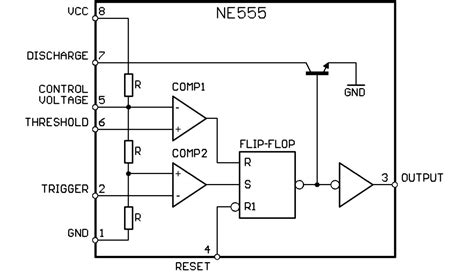

Il NE555, un timer IC ampiamente diffuso, è noto per la sua capacità di generare impulsi, ritardi e oscillazioni. Queste caratteristiche lo rendono ideale per una vasta gamma di applicazioni, inclusa la creazione di un signal tracer. Esistono numerose configurazioni e applicazioni che sfruttano almeno un NE555 per questo scopo, spaziando da utilizzi insoliti a schemi più complessi.
Funzionamento Base di un Signal Tracer con NE555
Un signal tracer basato sul NE555 opera generalmente secondo il principio di generare un segnale di prova e poi rilevarne la presenza e l'integrità lungo i vari stadi del circuito sotto esame. Il NE555 può essere configurato in modalità astabile per generare un'onda quadra a una frequenza specifica. Questo segnale viene poi iniettato nel circuito da testare.
Successivamente, una sonda collegata all'uscita del NE555, o a un circuito di rilevamento associato, permette di verificare se il segnale ha attraversato correttamente ogni componente o sezione. L'indicazione della presenza del segnale può avvenire tramite un LED, un cicalino (buzzer), o anche un piccolo altoparlante che emette un suono proporzionale all'intensità o alla frequenza del segnale rilevato.
Molteplici schemi disponibili mostrano come il NE555 possa essere impiegato in questo ruolo. Ad esempio, un "monitor per linea telefonica" può essere adattato per funzionare come un rudimentale signal tracer, rilevando la presenza di segnali audio. Altri schemi, come quelli che generano impulsi con o senza ritardo dopo l'alimentazione, possono fornire la base per creare un segnale di prova con caratteristiche controllabili.
Configurazione e Applicazioni Specifiche
La flessibilità del NE555 consente di creare signal tracer con diverse funzionalità.
1. Generazione del Segnale di Test:Il NE555 può essere configurato come multivibratore astabile per produrre un'onda quadra. La frequenza e il duty cycle di questa onda possono essere regolati tramite resistori e condensatori esterni. Una frequenza tipica potrebbe essere nell'ordine di qualche centinaio di Hertz, sufficientemente udibile o visibile per un rilevamento semplice. Schemi che offrono una "regolazione duty cycle" o una "frequenza variabile da 100Hz a 200KHz" sono particolarmente utili per creare segnali di prova adattabili a diverse situazioni.
2. Rilevamento del Segnale:Per il rilevamento, si possono utilizzare diverse approcci. Un metodo semplice prevede l'uso di un diodo o di un transistor per raddrizzare e amplificare il segnale rilevato, pilotando un LED. Un approccio più sofisticato potrebbe impiegare un piccolo amplificatore audio per rendere udibile il segnale attraverso un altoparlante, come in un "signal tracer" audio tradizionale. Alcuni schemi che utilizzano "sensori di livello liquidi" o "microfoni amplificati" potrebbero essere adattati per rilevare segnali elettrici con opportune modifiche.
3. Indicazioni Visive e Sonore:L'indicazione della presenza del segnale è cruciale. Un LED che si accende o lampeggia è un indicatore visivo comune. Schemi come "luci stop lampeggianti" o "lampeggianti alimentati alternativamente" mostrano come il NE555 possa gestire l'accensione e lo spegnimento di LED in sequenza o con ritardi. Per un feedback uditivo, un "beeper buzzer" o un "cicalino con ritmo e tempi diversi" possono essere integrati, come visto in alcuni timer NE555.
4. Applicazioni Avanzate:La versatilità del NE555 si estende a funzionalità più complesse. Ad esempio, un "generatore di gradinata per LED" potrebbe essere modificato per generare un segnale di test che varia gradualmente in ampiezza, utile per testare circuiti con risposta dinamica. Allo stesso modo, schemi che implementano "controllo carica batteria con pannelli solari" o "controllo carica batteria al Pb" dimostrano la capacità del NE555 di monitorare livelli di tensione, un concetto applicabile anche al rilevamento di segnali attenuati.
Un esempio di applicazione avanzata potrebbe essere un signal tracer che, invece di un semplice beep o LED, visualizza la forma d'onda su un piccolo display, o che utilizza la modulazione di frequenza per indicare l'intensità del segnale. Schemi che generano "onde quadra con duty cycle variabile" o "rampa di tensione dente di sega" offrono la base per segnali di test più sofisticati.
Costruisci un tracciante di segnali audio e RF utilizzando un amplificatore per chitarra
Vantaggi dell'Utilizzo del NE555
L'impiego del NE555 in un signal tracer offre diversi vantaggi significativi:
- Basso Costo: Il NE555 è un componente estremamente economico, rendendo questo tipo di strumento accessibile a chiunque.
- Facilità di Reperibilità: È uno degli integrati più comuni al mondo, disponibile praticamente in ogni negozio di elettronica.
- Semplicità di Implementazione: Richiede pochi componenti esterni (resistenze, condensatori) per funzionare, semplificando il layout del circuito e il processo di assemblaggio.
- Versatilità: Come dimostrato dalla vasta raccolta di schemi, il NE555 può essere adattato a una miriade di funzioni, permettendo di creare signal tracer con caratteristiche personalizzate.
- Robustezza: È un componente noto per la sua affidabilità e tolleranza a condizioni operative non ideali.
Schemi che descrivono "controllo corrente per un LED" o "accensione spegnimento soft a rampa di tensione PWM" evidenziano ulteriormente la capacità del NE555 di gestire segnali e potenze in modo controllato, caratteristiche preziose per un signal tracer.
Considerazioni sulla Progettazione
Quando si progetta un signal tracer basato sul NE555, è importante considerare alcuni aspetti chiave:
- Impedenza d'Ingresso: L'impedenza della sonda di rilevamento dovrebbe essere sufficientemente alta per non caricare eccessivamente il circuito sotto test.
- Sensibilità: La sensibilità del circuito di rilevamento determinerà la capacità di individuare segnali deboli. Amplificatori operazionali o transistor possono essere utilizzati per aumentare la sensibilità.
- Frequenza Operativa: La frequenza del segnale generato dal NE555 dovrebbe essere appropriata per il tipo di circuiti che si intende testare. Per segnali audio, frequenze nell'ordine di kHz sono sufficienti. Per testare circuiti digitali o RF, potrebbero essere necessarie frequenze più elevate, magari ottenute combinando più NE555 o utilizzando altri oscillatori.
- Sicurezza: Se si intende testare circuiti alimentati da rete elettrica (come i "circuiti di rete 230V"), è fondamentale adottare adeguate misure di sicurezza per evitare scosse elettriche. Un signal tracer per alta tensione richiederebbe un isolamento adeguato e una sonda specifica.
Schemi che trattano di "alimentatori" o "circuiti di rete 230V" forniscono un contesto importante per comprendere le precauzioni necessarie.
Esempi di Schemi Utili
La raccolta di schemi con NE555 offre numerosi spunti per la costruzione di un signal tracer:
- Generatore di Impulsi: Schemi che generano due impulsi con o senza ritardo dopo l'alimentazione sono perfetti per creare un segnale di test pulsato.
- Timer Ciclici: Un "timer ciclico a 9 relè" o "due relè ciclici in sequenza con ritardo di minuti" potrebbero essere adattati per generare sequenze di segnali di test, utili per verificare circuiti sequenziali.
- Controllo LED: Schemi come "led lampeggia in modo swippato" o "effetto fuoco - candela per presepi" mostrano come controllare l'accensione e lo spegnimento di LED, che possono essere usati come indicatori visivi nel tracer.
- Oscillatori: Un "multivibratore oscillatore astabile NE555 teoria funzionamento onda quadra" è il punto di partenza ideale per la generazione del segnale.
Inoltre, schemi come "CC-CC da +9V a -9V negativa stabilizzata regolabile NE555" o "convertitore DC/DC da +5V a -7V con NE555" dimostrano la capacità del NE555 di manipolare tensioni, che potrebbe essere utile per creare un'alimentazione ausiliaria per il signal tracer o per testare circuiti che richiedono tensioni negative.
La complessità di un signal tracer può variare notevolmente. Si può partire da un semplice circuito che genera un tono e lo rileva con un piccolo amplificatore, fino a strumenti più sofisticati che offrono diverse frequenze di test e indicazioni multiple. La chiave è la comprensione del funzionamento del NE555 e la sua applicazione creativa per risolvere problemi di diagnostica elettronica.
Ad esempio, uno schema che descrive un "controllo temporizzato di due motori per acquario" potrebbe essere modificato per generare segnali di attivazione ritardati, utili per testare circuiti di controllo motore. Allo stesso modo, un "generatore di segnale con pulsante on off per comando servo" può essere adattato per produrre impulsi di durata variabile, utili per testare circuiti che rispondono a segnali PWM (Pulse Width Modulation).
La ricerca di schemi che trattano "temporizzatori", "oscillatori" e "generatori di segnale" è fondamentale per chi desidera costruire un proprio signal tracer con il NE555. La vasta gamma di applicazioni disponibili, dalla semplice "accensione spegnimento con fotoresistenza" a sistemi più complessi come il "controllo 8 linee d'allarme su linea bifilare", sottolinea la versatilità di questo integrato e il potenziale per creare soluzioni di diagnostica personalizzate.
Un aspetto interessante potrebbe essere l'integrazione di un NE555 in un signal tracer che sia anche un "fusibile elettronico" o che offra "protezione e limitazione di corrente", aggiungendo una funzionalità di sicurezza durante i test.
In sintesi, il NE555 si presta egregiamente alla realizzazione di un signal tracer, offrendo una soluzione economica, flessibile e relativamente semplice da implementare per la diagnostica dei circuiti elettronici. La sua ubiquità e la vasta documentazione disponibile ne fanno uno strumento prezioso per hobbisti e professionisti.
