Riparazione del Motorino del Servosterzo Elettrico della Fiat Punto: Una Guida Dettagliata

Il servosterzo elettrico (EPS) della Fiat Punto, in particolare della seconda serie (MkII), è un componente cruciale per il comfort e la sicurezza di guida. Quando questo sistema presenta malfunzionamenti, la guida può diventare faticosa e pericolosa, con il volante che si indurisce improvvisamente o presenta scatti anomali. Fortunatamente, in molti casi, il guasto non richiede la sostituzione completa del costoso kit EPS, ma può essere risolto attraverso una riparazione mirata del motorino. Questa guida si propone di analizzare le cause più comuni di avaria e di fornire indicazioni dettagliate su come procedere alla riparazione, democratizzando l'accesso a soluzioni economiche e fai-da-te.

Comprendere il Problema: Sintomi e Cause Principali

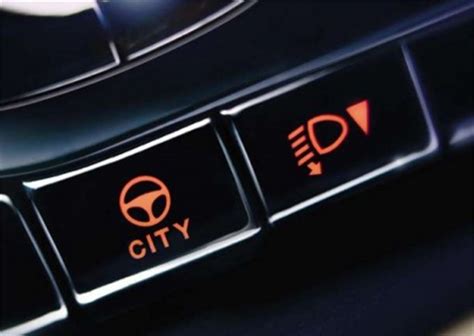

I sintomi di un guasto al servosterzo elettrico della Fiat Punto sono generalmente inequivocabili. Il più comune è l'accensione della spia rossa a forma di volante sul cruscotto, accompagnata da un aumento significativo della forza necessaria per sterzare, specialmente a basse velocità o da fermo. In alcuni casi, si possono avvertire degli scatti o dei "denti a vuoto" quando si manovra il volante con forza.

Le cause di questi malfunzionamenti possono essere molteplici, ma le più frequenti, come evidenziato da esperienze dirette e discussioni in forum specializzati, riguardano principalmente due aree:

• Saldature Fredde sulla Scheda Elettronica: Con il tempo e le vibrazioni, le saldature presenti sulla scheda elettronica del motorino possono deteriorarsi. Si parla di "saldature fredde" quando, pur apparendo visivamente integre, presentano micro-crepe o distacchi parziali che interrompono il flusso elettrico. Questo è un problema comune e spesso risolvibile con una semplice ripassata delle saldature.
• Relè Difettosi: All'interno del modulo del servosterzo sono presenti dei relè, solitamente di marca SIEMENS, che gestiscono l'alimentazione al motorino. Questi relè, a causa di un dimensionamento elettrico non ottimale rispetto al carico di lavoro, possono subire un deterioramento dei loro contatti interni. Questo porta a un malfunzionamento o al completo blocco del sistema.

È importante distinguere questi problemi elettrici da eventuali guasti meccanici alla scatola guida o alla cremagliera, che presentano sintomi e soluzioni differenti.

Smontaggio del Motorino del Servosterzo: Un Passaggio Cruciale

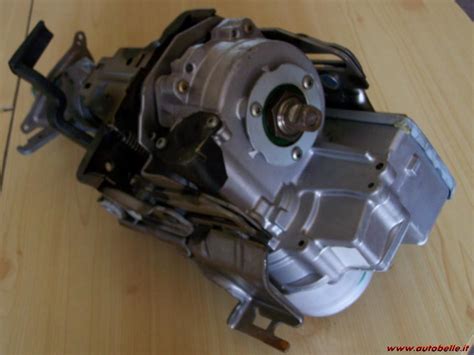

Prima di poter intervenire sui componenti interni, è necessario procedere allo smontaggio del motorino del servosterzo elettrico. Questo componente si trova all'interno del piantone dello sterzo, nella parte inferiore, sotto il cruscotto.

La procedura generale prevede i seguenti passaggi:

1. Accesso: Rimuovere le coperture di plastica situate sotto il volante. Spesso è necessario svitare alcune viti e fare leva delicatamente per sganciare i pannelli. Potrebbe essere necessario aprire il vano portafusibili (in basso a sinistra del volante) utilizzando una moneta.
2. Scollegamento: Scollegare i connettori elettrici che alimentano il motorino.
3. Rimozione del Motorino: Il motorino è solitamente fissato al piantone dello sterzo con delle viti. La procedura esatta può variare leggermente a seconda del modello specifico di Punto. In alcuni casi, potrebbe essere necessario allentare o rimuovere ulteriori componenti per facilitare l'accesso. L'uso di una chiave Torx è spesso richiesto per svitare le viti che fissano la scheda elettronica al corpo del motorino. Sebbene la misura più comune sia la T10, è stato segnalato che a volte la T10 potrebbe non adattarsi perfettamente, suggerendo la necessità di verificare la misura esatta o di utilizzare una chiave Torx specifica per quel particolare fissaggio. Alcune fonti suggeriscono l'uso di una bussola da 9 mm come alternativa per alcune viti esterne.
4. Dissaldatura (se necessario): Una volta rimosso il motorino, potrebbe essere necessario dissaldare i sei fili rigidi che collegano la scheda elettronica al corpo del motore. Questa operazione richiede una certa manualità e attenzione.

È fondamentale procedere con cautela durante lo smontaggio per evitare di danneggiare altri componenti del piantone dello sterzo o cablaggi.

Intervento sulla Scheda Elettronica: Saldature e Relè

Una volta che il motorino è stato smontato e la scheda elettronica è accessibile, si può procedere all'ispezione e alla riparazione.

Ripristino delle Saldature Fredde

Se il problema è dovuto a saldature fredde, la soluzione consiste nel ripristinarle.

• Ispezione: Utilizzando una lente d'ingrandimento, ispezionare attentamente tutti i punti di saldatura sulla scheda, prestando particolare attenzione ai componenti che sembrano leggermente mossi o che presentano crepe visibili.
• Rifacimento delle Saldature: Per ottenere una buona saldatura, è importante utilizzare un saldatore di potenza adeguata e stagno di buona qualità. Non è sempre necessario rimuovere tutto lo stagno preesistente; in molti casi, è sufficiente riscaldare la saldatura esistente con il saldatore e, se necessario, aggiungere una piccola quantità di stagno nuovo. L'obiettivo è creare un legame solido e continuo. È importante evitare di creare "bolle giganti" di stagno, poiché sono inutili e possono persino creare problemi. Si consiglia di fare delle prove su vecchie schede elettroniche per acquisire dimestichezza con la tecnica.
• Altezza dei Componenti: Un aspetto cruciale, soprattutto nel rimontaggio dei relè, è rispettare le altezze delle saldature. Una scheda montata troppo bassa potrebbe sfiorare il motore sottostante, causando cortocircuiti e ulteriori danni.

Sostituzione dei Relè

Se le saldature appaiono in buono stato, è molto probabile che il problema risieda nei relè.

• Identificazione dei Relè: I relè utilizzati nel servosterzo Fiat Punto sono solitamente della marca SIEMENS, a 5 contatti. Un codice comune è V23072 G1061 A308. È fondamentale assicurarsi di utilizzare un relè "normalmente aperto" (NO), poiché il modello "normalmente chiuso" (NC), come il V23072 G1061 A307, non è adatto e non funzionerà correttamente. Quando eccitato, il relè corretto deve chiudere i contatti 2, 4 e 5.
• Ricerca dei Relè: Trovare questi specifici relè può essere una sfida, poiché non sono componenti standard facilmente reperibili. Tuttavia, si sa che sono montati anche in sistemi antifurto (come Gemini e GT) per funzioni quali il lampeggio delle frecce o la chiusura centralizzata. La ricerca online o presso rivenditori specializzati di componenti elettronici è spesso necessaria. Alcuni utenti hanno riportato di aver acquistato lotti di relè da fornitori online per avere una scorta.
• Dissaldatura e Saldatura dei Nuovi Relè: I vecchi relè dovranno essere dissaldati dalla scheda e i nuovi dovranno essere saldati con cura, prestando attenzione alla polarità e all'orientamento. Anche in questo caso, è fondamentale rispettare le altezze di montaggio per evitare contatti indesiderati con il motore.

Costi e Alternative: Riparazione vs. Sostituzione

Il costo di un nuovo motorino del servosterzo elettrico per la Fiat Punto può aggirarsi intorno ai 400€. L'intero kit, che comprende motorino, centralina e sensore nel piantone, può raggiungere i 900€ o più. Questi costi elevati rendono la riparazione fai-da-te una soluzione economicamente molto vantaggiosa.

Se si sceglie di sostituire il motorino anziché ripararlo, il costo può essere di circa 200€, ma questo presuppone che il problema sia esclusivamente nel motorino e non nella centralina o nel sensore.

Una riparazione che coinvolge la sostituzione dei soli relè o il rifacimento delle saldature può costare poche decine di euro, se non meno, rappresentando un risparmio considerevole.

È importante notare che una "riparazione rapida" potrebbe limitarsi alla sostituzione di alcuni componenti difettosi, offrendo una soluzione temporanea. Il ricondizionamento professionale, invece, prevede il test dell'unità in condizioni realistiche di carico e guida, garantendo il ripristino delle piene funzionalità, e spesso l'utilizzo di componenti superiori allo standard OEM per migliorare la durata.

Considerazioni Aggiuntive e FAQ

• Guida senza Motorino: È possibile guidare la vettura con il motorino del servosterzo smontato o con i fili scollegati? La risposta generale è sì, ma senza alcun tipo di assistenza. L'unica conseguenza visibile sarà la spia accesa sul cruscotto. Tuttavia, è sconsigliato guidare per lunghi periodi in queste condizioni, specialmente in manovra o a basse velocità, per evitare affaticamento e potenziali pericoli.
• Strumenti Necessari: Per eseguire la riparazione, sono necessari alcuni attrezzi di base, tra cui un saldatore, stagno, una lente d'ingrandimento, cacciaviti, chiavi Torx (la misura corretta è fondamentale), e possibilmente una bussola da 9mm.
• Competenze Richieste: La riparazione richiede un minimo di manualità e dimestichezza con lavori di elettronica e meccanica di base. Se non si è sicuri delle proprie capacità, è consigliabile rivolgersi a un elettrauto di fiducia che possa diagnosticare con precisione il problema (motorino, centralina, sensore, masse, ecc.) e, eventualmente, eseguire la riparazione.

Diagnosi Differenziale: Quando il Problema Non è il Motorino

Se la riparazione del motorino non risolve il problema, le cause potrebbero risiedere altrove nell'impianto del servosterzo elettrico. Tra le altre possibilità vi sono:

• Centralina Elettronica: Un guasto alla centralina che gestisce il servosterzo può impedire il corretto funzionamento.
• Sensore nel Piantone: Il sensore di coppia, integrato nel piantone dello sterzo, rileva la forza applicata al volante e invia questi dati alla centralina. Un suo malfunzionamento può causare problemi.
• Problemi di Cablaggio e Masse: Connessioni difettose, cavi danneggiati o problemi di massa nell'impianto elettrico possono interrompere la comunicazione dei segnali e impedire al servosterzo di funzionare.
• Sensore di Velocità: Il servosterzo elettrico è tarato per fornire maggiore assistenza a basse velocità e meno a velocità più elevate. Un malfunzionamento del sensore di velocità del veicolo può influenzare il suo comportamento.

In questi casi, una diagnosi approfondita da parte di un professionista è indispensabile per identificare la causa esatta e procedere alla riparazione corretta.
