Statore, rotore e bobina: struttura, funzione e interazione in un motore elettrico

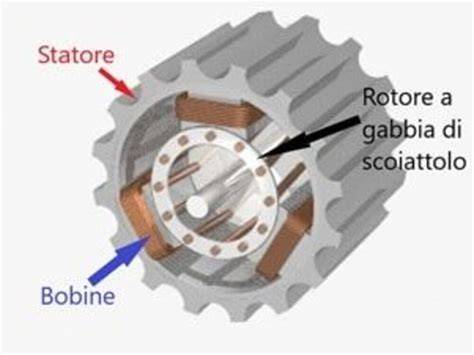

Lo statore e il rotore sono le parti necessarie di un motore elettrico. Lo statore è montato in modo fisso sull'alloggiamento; di solito, la bobina è avvolta sullo statore, mentre il rotore è montato e fissato sulla base mediante cuscinetti o boccole. Lo statore è la parte fissa del motore. Lo statore è composto da tre parti: nucleo dello statore, avvolgimento dello statore e base. La funzione principale dello statore è quella di generare un campo magnetico rotante.
Il rotore è la parte rotante del motore ed è composto da albero rotante, nucleo del rotore e avvolgimento del rotore. Sul rotore è presente un avvolgimento di eccitazione; quando viene applicata la corrente di eccitazione, quando il rotore ruota sotto l'azione della forza motrice, viene generato un campo magnetico alternato. Lo statore equivale al filo, mentre il rotore è l'elettromagnete. Il rotore viene eccitato e poi fatto ruotare dal motore primo, creando un campo magnetico rotante. Tecnicamente, sia lo statore che il rotore presentano campi magnetici.
Concetti chiave e analogie
Lo statore è la parte fissa che ospita l'avvolgimento e genera un campo magnetico utile al movimento del rotore. Il rotore, invece, è l’elemento in movimento che, grazie all’eccitazione del suo avvolgimento, forma e trasforma l’energia elettrica in energia cinetica. L’interazione tra campo magnetico dello statore e campo magnetico del rotore produce la coppia necessaria per far ruotare l’albero.
Composizione tipica dello statore
- Nucleo dello statore
- Avvolgimento dello statore
- Base o supporto
Composizione tipica del rotore
- Albero rotante
- Nucleo del rotore
- Avvolgimento del rotore
Modalità di funzionamento
Quando viene applicata la corrente di eccitazione, l’avvolgimento del rotore genera un campo magnetico; invertendo o modulando tale eccitazione, si ottiene un campo magnetico alternato che interagisce con il campo dello statore. Il motore, tramite questa interazione, produce la forza motrice che fa ruotare il rotore. Tecnicamente, sia lo statore che il rotore presentano campi magnetici e, di conseguenza, sono elementi fondamentali dell’elettromagnetismo del motore.
In sintesi, lo statore è la parte fissa che genera il campo magnetico rotante, mentre il rotore è la parte che ruota e che, grazie all’eccitazione, crea e riceve campi magnetici variabili. Lo statore equivale al filo, mentre il rotore è l’elettromagnete; lo statore fornisce il campo, il rotore risponde con movimento e dinamica energetica all’interazione magnetica.
Cos'è e come funziona il MOTORE ASINCRONO TRIFASE - Campo magnetico rotante - Animazione 3D
Questa dinamica tra statore e rotore è alla base dei motori elettrici e delle loro applicazioni, dove l’efficienza dipende dall’efficacia con cui si controllano i campi magnetici e l’eccitazione dell’avvolgimento.
