Calcolo e collegamento di condensatore per motore asincrono trifase alimentato in monofase

Quando si vuole alimentare un motore trifase con una rete monofase, è possibile farlo utilizzando un condensatore per creare una fase artificiale. Questo metodo è comunemente usato per convertire piccoli motori trifase (ad esempio 220/380V) in sistemi monofase.

Determinazione della capacità del condensatore

La capacità del condensatore si calcola con la seguente formula approssimativa: dove è la capacità del condensatore in microfarad (μF), è la corrente nominale del motore in Ampere (A), è la potenza nominale del motore in kW, è la tensione di alimentazione monofase in Volt (V).

Una regola pratica dice che il condensatore dovrebbe avere circa 70 μF per ogni kW di potenza del motore.

Scelta del condensatore

Deve essere un condensatore di marcia in corrente alternata (AC) con tensione di lavoro almeno 1.5 volte la tensione di alimentazione. Solitamente si usano condensatori con tensione 400V - 450V AC per garantire sicurezza e durata.

Collegamenti del motore

Ci sono due modi principali per collegare il motore:

1. A) Collegamento a Stella (Y)

Adatto per motori con tensione nominale 380/660V (collegato a 220V monofase). Meno efficiente, ma utile se il motore non può essere riconfigurato in triangolo. Schema di collegamento: Collegare U2, V2, W2 insieme (punto stella). L1 → U1; L2 → V1; Condensatore tra W1 e V1. Svantaggi: Potenza erogata ridotta (~50% rispetto alla trifase). Minore coppia di avviamento.

2. B) Collegamento in Triangolo (Δ)

Consigliato per motori 220/380V. Migliore efficienza e maggior coppia di avviamento. Si usa se il motore supporta 220V in configurazione triangolo. Schema tipico non riportato qui, ma coincide con i collegamenti in triangolo tipici della configurazione trifase.

Aggiunta di un condensatore di spunto

Per migliorare l’avviamento, si può aggiungere un condensatore di spunto con valore 2-3 volte il condensatore di marcia. Viene collegato in parallelo al condensatore di marcia tramite un interruttore temporizzato (o un relè centrifugo). Una volta avviato il motore, il condensatore di spunto viene disconnesso.

Esempio di calcolo

Supponiamo di avere un motore trifase da 1,5 kW da collegare a 220V monofase. Formula base: condensatore di marcia: ~35 μF; condensatore di spunto: ~70-100 μF (disconnesso dopo l’avviamento).

Conclusione

Migliore collegamento: triangolo (Δ) se il motore lo permette. Condensatore di marcia: 50-70 μF/kW. Condensatore di spunto (opzionale): 2-3 volte il condensatore di marcia.

Esempi di schemi di collegamento

Ecco gli schemi di collegamento per collegare un motore trifase a una rete monofase con condensatore. Collegamento in Triangolo (Δ) - Consigliato per motori 220/380V::

1. Migliore efficienza e maggiore coppia di avviamento.
2. Funziona con motori trifase che supportano 220V in configurazione triangolo.

Collegamento in Stella (Y) - Per motori 380/660V:

Sì usa quando il motore è solo 380/660V e non può essere configurato in triangolo. Meno efficiente, con perdita di coppia (~50% della potenza nominale).

Aggiunta di un Condensatore di Spunto (Opzionale): per aumentare la coppia di avviamento. Il condensatore di spunto è 2-3 volte più grande di quello di marcia. Si connette in parallelo al condensatore di marcia tramite un interruttore (temporizzato o relè centrifugo).

Alimentare un motore trifase con corrente alternata monofase. Il motore asincrono trifase per poter funzionare deve essere alimentato con tre sinusoidi sfasate fra di loro di 120°. Nei casi in cui la potenza richiesta non è il 100% può essere utilizzato anche con alimentazione monofase sfasando un ramo per mezzo di un condensatore. La potenza e il rendimento non saranno elevati perché lo sfasamento ottenuto non è ottimale ma per molte applicazioni è sufficiente, ad esempio, ventilatori, pompe, trapani, mole a smeriglio, piccoli torni e qualsiasi altra applicazione che non richiede elevate correnti allo spunto.

Prestazioni e avviamento

La presenza di condensatore genera un ritardo al segnale elettrico che replica lo sfasamento necessario per ottenere un campo magnetico rotante. L’entità dello sfasamento è la risultante della capacità e della corrente; lo sfasamento non potrà mai essere ottimale e varia con il carico, rimanendo sempre un compromesso.

Una potenza alimentata in monofase produce una coppia di avviamento inferiore rispetto a quella nominale, tipicamente una riduzione del 30-40% durante l’avviamento. Per ovviare, è possibile utilizzare un secondo condensatore di pari capacità in parallelo al primo commutandolo con un relè amperometrico, in modo che entri in funzione solo quando la corrente supera una soglia.

Nota di sicurezza: i condensatori non polarizzati devono avere una tensione massima di lavoro superiore del 15-20% rispetto alla tensione di alimentazione e devono essere adatti al lavoro in corrente alternata. Il condensatore è soggetto a correnti elevate e ripetute inversioni di polarità; se non idoneo può esplodere.

Le tipologie principali di motori monofase includono:

• Motori con avvolgimento ausiliario resistivo (RSIR) Split-Phase.
• Motori con condensatore di avviamento (CSIR).
• Motori PSC - Permanent Split Capacitor.
• Motori con doppio condensatore CSR (Start & Run).

In pratica la scelta dipende dall’equilibrio tra coppia di avviamento, consumo di corrente, efficienza e costo. La configurazione in triangolo resta la più efficace quando possibile, mentre la configurazione con condensatore consente l’uso di motori trifase su reti monofase con compromessi accettabili per molte applicazioni.

La potenza utile su un motore alimentato in monofase non raggiunge quella nominale, e la coppia di avviamento è limitata, ma con progetti appropriati è possibile far funzionare ventilatori, pompe e strumenti leggeri in contesti dove la rete è monofase.

Esempi di contorni pratici

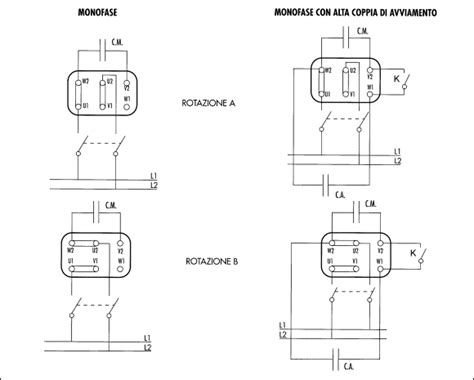

Figura 6 mostra esempi di collegamento per l’alimentazione monofase a 220 V di motori asincroni trifasi, tra cui schemi per collegamento a stella e a triangolo e la gestione dell’inversione di senso di rotazione.

La fase di avviamento resta quella più critica: per aumentare la coppia di spunto si può utilizzare un condensatore di spunto maggiore o un secondo condensatore, sempre controllato da interruttori o relè per disinserzione post-avviamento.
