Smontare una Guarnitura MTB a Ghiera: Guida Completa e Consigli Pratici

La manutenzione della propria mountain bike è un aspetto fondamentale per garantirne le prestazioni ottimali e la longevità. Tra le operazioni più comuni, ma che a volte possono presentare delle insidie, vi è lo smontaggio della guarnitura. In particolare, quando si ha a che fare con una guarnitura a ghiera, possono sorgere dubbi sulle procedure e sugli attrezzi necessari. Questo articolo si propone di fornire una guida dettagliata e comprensiva, affrontando le varie tipologie di guarniture e i relativi metodi di smontaggio, con un occhio di riguardo alle soluzioni più efficaci e meno invasive.

Identificare il Tipo di Guarnitura e Movimento Centrale

Prima di intraprendere qualsiasi operazione di smontaggio, è cruciale identificare il tipo di guarnitura e di movimento centrale montato sulla propria bicicletta. Le informazioni fornite dagli utenti evidenziano una varietà di sistemi, che includono movimenti a perno quadro, a calotte registrabili, e sistemi più moderni come il DUB (Durable Unified Bottom Bracket). La configurazione specifica influenzerà gli attrezzi necessari e la procedura da seguire.

Movimenti Centrali a Perno Quadro e Calotte Registrabili

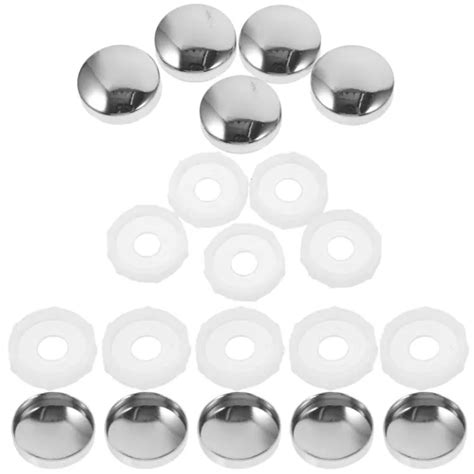

Per i movimenti centrali a perno quadro, il processo di smontaggio inizia tipicamente con la rimozione della pedivella sinistra. Questa è solitamente fissata da un bullone o una brugola. A volte, può essere necessario rimuovere un tappo di copertura, che ha una funzione puramente estetica e può essere installato a pressione o avvitato. È importante agire con delicatezza su questi tappi, poiché sono quasi sempre in plastica.

Una volta rimosso il tappo (se presente), si accede al bullone da rimuovere. Per questo passaggio, è indispensabile una chiave a tubo. Nelle versioni più recenti, si utilizza prevalentemente una chiave da 14 mm, mentre le bici più datate potrebbero impiegare una da 15 mm. Un aspetto da verificare è che la bussola della chiave a tubo abbia un diametro esterno sufficientemente piccolo da inserirsi nel foro della pedivella e agganciare il bullone. Se la bussola è troppo grande, sarà necessario acquistarne una di dimensioni ridotte.

La procedura di estrazione della pedivella stessa può variare. Alcuni sistemi prevedono un perno estrattore che si avvita sulla pedivella, esercitando la pressione necessaria a separarla dall'asse del movimento centrale. È fondamentale avvitare l'attrezzo a mano, prestando attenzione a eventuali resistenze che potrebbero indicare una filettatura non corretta o danneggiata. Solo dopo che l'attrezzo è completamente avvitato, si può procedere con un quarto di giro con la chiave per serrarlo ulteriormente, evitando sforzi eccessivi che potrebbero danneggiare la pedivella in alluminio.

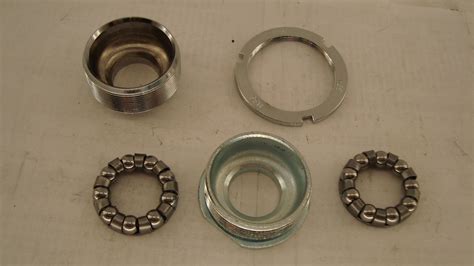

Per quanto riguarda la rimozione delle calotte del movimento centrale, nel caso di un sistema a calotte registrabili, si inizia solitamente dalla calotta sinistra. Se questa presenta un anello esterno scanalato, sarà necessario un attrezzo specifico, come una chiave a uncino, preferibilmente regolabile. Una volta rimosso l'anello di fermo, la calotta nuda può essere svitata utilizzando una chiave a compasso.

Dopo aver sfilato il perno e i cuscinetti, è consigliabile una pulizia accurata, rimuovendo tutto il vecchio grasso. I cuscinetti, sia a sfere sciolte che ingabbiate, richiedono attenzione nel rimontaggio, rispettando il numero esatto di sfere e il verso di inserimento. In caso di sostituzione, è sempre meglio portare con sé il vecchio cuscinetto per confrontarne le misure.

Movimenti Centrali Sigillati (Cartuccia)

Se si dispone di un movimento centrale del tipo sigillato (cartuccia), la procedura di smontaggio e gli attrezzi cambiano, ma il principio di base rimane simile. Anche in questo caso, è possibile ricorrere a piccoli attrezzi autocostruiti. Un esempio è un bullone M8 da inserire nella sede del bullone di fermo delle pedivelle, abbinato a una rondella con una circonferenza leggermente inferiore a quella dell'attrezzo per le calotte. È importante notare che i bulloni commerciali M8x1,5 potrebbero richiedere una ripassatura della filettatura per adattarsi a quella dei movimenti centrali da M8x1.

Per svitare le calotte di un movimento sigillato, si può utilizzare una chiave a tazza della misura appropriata all'ingaggio dell'attrezzo, abbinata a un manico prolungato con un tubo di ferro. Questa configurazione crea un braccio di leva considerevole, utile per vincere anche le calotte più ostinate. La forza di svitamento deve essere scaricata sul telaio, che è dimensionato per sopportare tale sforzo.

Tecniche e Attrezzi Specifici per lo Smontaggio

L'esperienza degli utenti condivisa in questa discussione evidenzia come lo smontaggio di una guarnitura possa a volte richiedere soluzioni non convenzionali, ma è sempre preferibile utilizzare gli attrezzi corretti per evitare danni.

L'Estrattore per Guarnitura

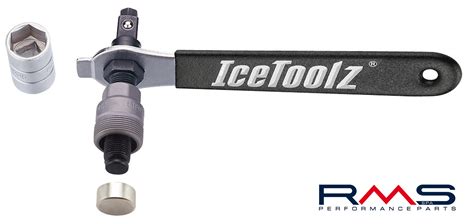

Uno degli attrezzi più importanti per lo smontaggio della guarnitura è l'estrattore. Esistono diversi tipi di estrattori, specifici per diversi sistemi di fissaggio. Per le guarniture con attacco a brugola, come quelle che presentano due ingaggi esagonali (uno sulla "tazza" e uno sul perno estrattore), l'estrattore si avvita sulla pedivella.

Per sistemi come il DUB, è necessario un estrattore specifico. L'utilizzo di un estrattore DUB è raccomandato, e in alcuni casi, può essere necessaria una chiave specifica per agganciare i quattro fori presenti sull'estrattore.

Per guarniture come la Truvativ Descendant 6K Eagle, è fondamentale identificare l'estrattore corretto, prestando attenzione alle sigle come M18/M30 o M15/M26. La ricerca dell'esploso della guarnitura può aiutare a verificare il codice ricambio corretto.

La Chiave a Brugola e Altri Attrezzi Manuali

La chiave a brugola (o chiave esagonale, chiave di Allen) è uno strumento indispensabile. Come evidenziato, spesso è necessario utilizzare una brugola per smontare la pedivella sinistra. La sua versatilità la rende utile anche per altri componenti della bici.

In alcuni casi, per aumentare la leva e applicare più forza, si è ricorso a soluzioni creative come il "palo dell'ombrellone" per allungare la leva della brugola. Tuttavia, è sempre consigliabile utilizzare prolunghe specifiche o attrezzi che garantiscano una presa sicura e una distribuzione uniforme della forza.

Chiave a Tubo e Chiave a Bussola

Come menzionato in precedenza, una chiave a tubo o una bussola specifica è spesso necessaria per rimuovere il bullone che fissa la pedivella. La scelta della misura corretta (14mm o 15mm) e la verifica del diametro esterno della bussola sono passaggi cruciali.

Chiave a Uncino e Chiave a Compasso

Per i movimenti centrali a calotte registrabili con ghiera scanalata, una chiave a uncino (regolabile) e una chiave a compasso sono attrezzi specifici e necessari per lo smontaggio.

Procedura Dettagliata per Diversi Tipi di Guarnitura

Analizziamo più nel dettaglio le procedure per smontare guarniture specifiche, basandoci sulle esperienze condivise.

Guarniture con Bullone Centrale (es. FSA Gamma Drive)

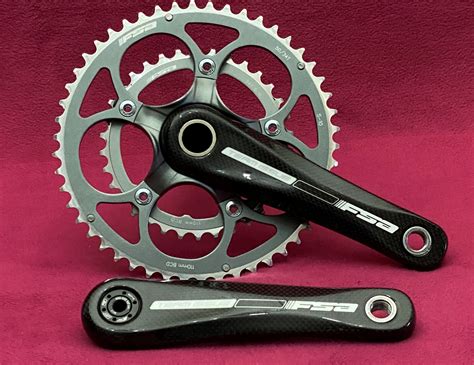

Per guarniture come la FSA Gamma Drive, il processo di smontaggio richiede attenzione per evitare di danneggiare le filettature. Si inizia svitando il bullone centrale della pedivella. Successivamente, si agisce sulla ghiera che si trova nel lato opposto. Alcuni utenti hanno riscontrato che, durante lo svitamento del bullone, anche la ghiera tende a girare, bloccandosi poi. In questi casi, è possibile che sia necessario tenere ferma la ghiera mentre si svita il bullone, o viceversa. A volte, un leggero strato di grasso tra la rondella/estrattore e il bullone può facilitare l'operazione.

È importante notare che, per alcune guarniture, prima di procedere allo smontaggio, potrebbe essere necessario svitare la ghiera di precarico situata sotto la pedivella sinistra.

Guarniture a Perte Integrata (es. DUB, Truvativ)

Per i sistemi più moderni come il DUB, l'estrattore specifico è generalmente l'attrezzo indicato. La pedivella sinistra viene solitamente rimossa svitando un bullone centrale. La pedivella destra, invece, è spesso fissata tramite un sistema che sfrutta la pressione generata dall'estrattore.

Nel caso di una Truvativ Descendant 6K Eagle, è fondamentale accertarsi di avere l'estrattore corretto. Se il lato destro appare "liscio" e senza filettatura visibile, ciò potrebbe indicare la necessità di un estrattore specifico per quel tipo di sistema, che si interfaccia con la struttura interna della pedivella.

Guarniture Shimano XTR 2007

La guarnitura Shimano XTR del 2007 presenta una peculiarità: per lo smontaggio è necessario un controdado che si avvita sulla pedivella sinistra, fungendo da controdado per estrarre la pedivella stessa. Questo attrezzo specifico è fondamentale per evitare danni.

Guarniture Rotor

Per le guarniture Rotor, la procedura può variare leggermente a seconda del modello. In generale, si inserisce la brugola nella bussola rossa (se presente) e si procede allo svitamento. Alcuni utenti hanno riscontrato difficoltà nel svitare il bullone di serraggio, poiché la ghiera nel lato opposto tende a girare insieme ad esso. Anche in questo caso, un po' di grasso e una buona manualità possono aiutare.

Consigli per Evitare Danni e Facilitare lo Smontaggio

L'obiettivo primario durante lo smontaggio di una guarnitura è preservare l'integrità dei componenti. Ecco alcuni consigli basati sull'esperienza condivisa:

• Utilizzare gli attrezzi corretti: Evitare soluzioni "fai da te" distruttive come martellate o leve improvvisate. Investire negli attrezzi specifici, anche se inizialmente può sembrare un costo, è sempre la scelta migliore a lungo termine.
• Pulizia e ingrassaggio: Prima di rimontare, pulire accuratamente tutti i componenti e ingrassare le filettature con grasso multiuso. Questo previene la corrosione e facilita futuri smontaggi.
• Applicare grasso dove serve: Quando si rimonta una calotta, applicare il grasso sulla filettatura della calotta stessa, non sulla scatola del movimento centrale. Questo assicura una corretta distribuzione del grasso lungo tutta la filettatura.
• Sensibilità al tatto: Molte operazioni di smontaggio e rimontaggio richiedono una sensibilità "sotto le mani" per avvertire il giusto compromesso tra scorrevolezza e assenza di gioco. Non forzare mai eccessivamente.
• Verificare le filettature: Prima di avvitare qualsiasi attrezzo o componente, assicurarsi che le filettature siano pulite e non danneggiate.
• Pazienza: Alcuni smontaggi possono richiedere tempo e pazienza. Non scoraggiarsi se la prima volta non si riesce a completare l'operazione rapidamente.

Manutenzione e Sostituzione dei Cuscinetti

La manutenzione dei cuscinetti del movimento centrale è un altro aspetto cruciale.

Cuscinetti Grassabili vs. Sigillati

Alcune calotte del movimento centrale potrebbero essere grassabili. In tal caso, è necessario rimuovere eventuali coperchi di protezione per accedere ai cuscinetti e procedere all'ingrassaggio. Se i cuscinetti sono sigillati ("sealed") e danneggiati, l'unica soluzione è la loro sostituzione.

Sostituzione dei Cuscinetti

È importante notare che i cuscinetti non hanno sempre la stessa misura. Pertanto, in caso di sostituzione, è consigliabile recarsi in negozio con il vecchio cuscinetto per un confronto accurato.

Considerazioni sui Movimenti Centrali DUB

I movimenti centrali DUB (Durable Unified Bottom Bracket) rappresentano uno standard più recente introdotto da SRAM. Questi sistemi sono progettati per essere compatibili con una vasta gamma di telai e pedivelle, utilizzando un solo diametro di perno da 28.99mm. Lo smontaggio di una guarnitura DUB richiede un estrattore specifico per questo sistema. La procedura generale prevede la rimozione della pedivella sinistra, solitamente fissata da un bullone. La pedivella destra viene poi espulsa tramite l'estrattore che agisce sulla filettatura interna del perno.

Smontaggio Calotte Destra e Differenze tra Standard

Lo smontaggio della calotta destra richiede la consapevolezza del verso di smontaggio, che varia a seconda dello standard del movimento centrale: antiorario per il passo italiano e orario per il passo inglese.

La calotta destra presenta un ingaggio per una chiave da 36 mm. Tuttavia, è necessario utilizzare una chiave con uno spessore sottile per evitare che scivoli via. Esistono versioni a tazza di queste chiavi, ma anche modelli più economici che, pur richiedendo un po' più di accortezza nel mantenimento della sede, permettono di completare l'operazione.

Per facilitare lo smontaggio di calotte particolarmente ostinate, è possibile costruirsi un supporto utilizzando una barra filettata (M6 o M8), bulloni e rondelle di acciaio di diametro adeguato. Questo supporto viene inserito nella scatola del movimento centrale e bloccato per fornire un punto di leva stabile.

Conclusioni sull'Importanza della Corretta Procedura

Smontare una guarnitura MTB a ghiera può sembrare un'operazione complessa, ma con la giusta conoscenza degli attrezzi, delle procedure e un approccio meticoloso, è possibile eseguire questa manutenzione in modo efficace e sicuro. L'utilizzo di materiale informativo come questo, unito all'esperienza pratica, permette di affrontare con maggiore sicurezza ogni intervento sulla propria bicicletta, garantendo sempre le migliori prestazioni e una maggiore durata dei componenti.
