Supporto tecnico: analisi di una situazione reale su Ape TM P 703 (ATM2M). Alcuni giorni fa all'interno dell'abitacolo si sentiva odore di plastica bruciata; ho controllato e sembra che il regolatore di tensione si sia bruciato. Ora l'Ape non parte con la chiave ma se giri la chiave si accende il cruscotto e parte solo a spinta e poi una volta partito a spinta va benissimo, ho caricato anche 9 quintali, è una bomba ma con partenza a spinta.
Consigli pratici: controllare se la batteria è carica, facendoci al limite ponte con i cavetti. Quando lo fai partire a spinta, la spia della batteria si spegne o rimane accesa? Se rimane accesa, allora potrebbe essere il regolatore o il dinamotore che non funzionano. Se invece la spia si spegne, potrebbe essere il teleruttore (relè) dell'accensione che si è bruciato. Dopo la partenza, la spia motore si spegne e la batteria è carica; domani sera controllo anche la corrente di carica della batteria quando il motore è in moto.
Uso il multimetro FLUKE 87 con pinza amperometrica: la misura è corretta. Ho controllato la tensione sulla batteria: è 13Vdc, perciò OK. Ho verificato la corrente di carica della batteria: viene caricata dai 4 Adc ai 6 Adc e quando il numero di giri è basso si accende la spia della batteria; si vede la scarica della batteria di 6/8 Adc con i fari accesi. Ho controllato che girando la chiave arriva il comando di 11.4Vdc all'elettrocalamita ma questa non commuta e il motorino di avviamento non parte. Facendo il cortocircuito sopra l'elettrocalamita l'Ape parte regolarmente, quindi l'avvolgimento dell'elettrocalamita è interrotto.
Si conclude che ora sostituisco l'elettrocalamita. Ma non è chiaro perché il regolatore di tensione emanasse un odore di bruciato: effettivamente dietro il regolatore c'è una placca di 2 cm quadrati che sembra tungsteno ed è riscaldata. Ma ora il regolatore funziona regolarmente perché il problema dipende dall'elettrocalamita. Sotto al regolatore è presente un avvolgimento in filo che, scaldando, potrebbe provocare cattivo odore. Non ho capito dove sarebbe la placca; forse è la stessa cosa.

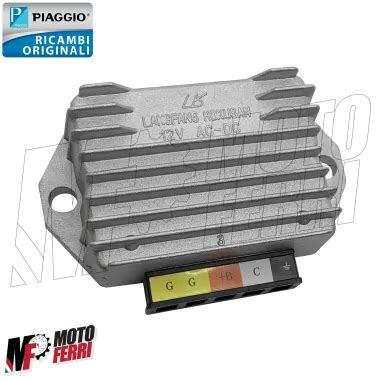

Riflessioni tecniche sul regolatore di tensione Ape 50 TM
Il regolatore di tensione è una componente cruciale del sistema di alimentazione dell'Ape: gestisce la tensione di ricarica della batteria e la stabilizza durante i differenti regimi di funzionamento. Un odore di plastica bruciata vicino al regolatore può indicare un surriscaldamento o un corto, ma non esclude guasti all'elettrocalamita o al teleruttore. È essenziale verificare la continuità dei collegamenti, lo stato della batteria e la taratura della tensione di uscita del regolatore. In condizioni normali, la tensione di batteria dovrebbe aggirarsi intorno ai 13,8-14,4 V a motore acceso; una tensione significativamente diversa potrebbe indicare un problema al regolatore, al dynamotor o al sistema di carica.
Per una diagnosi accurata conviene: misurare la tensione di uscita del regolatore con motore in funzione, verificare la corrente di ricarica con carichi tipici e controllare l’isolamento delle bobine dell’elettrocalamita. In caso di odore anomalo, è consigliabile spegnere immediatamente il veicolo e ispezionare visivamente le bobine, i collegamenti e la piastra di contatto del regolatore.
Procedura consigliata di controllo
- Verificare la batteria: tensione a riposo, stato di carica e condizione degli innesti dei cavi.
- Misurare la tensione di uscita del regolatore con il motore acceso.
- Verificare la corrente di carica della batteria durante il regime di avviamento e a regime di funzionamento.
- Controllare l’elettrocalamita: continuità dell’avvolgimento, comando dall’innesto chiave e stato del relè di accensione.
- Ispezionare eventuali odori insoliti, coperte termiche e la placca vicino al regolatore.
Se il problema persiste dopo i controlli di base, è consigliabile sostituire l’elettrocalamita difettosa e/o il regolatore di tensione difettoso, assicurandosi che la messa a terra e i collegamenti siano corretti. Un controllo completo del sistema di carica, inclusa la tensione di uscita del regolatore e l’integrità dell’innesto chiave, è essenziale per garantire avviamenti affidabili e prevenire nuove emissioni di odore anomalo.
Dinamotore Ape 703
In sintesi, la diagnosi precisa richiede una verifica metodica di batteria, regolatore, dinamotore, elettrocalamita e relè di accensione. La gestione corretta della tensione e la corretta intercettazione tra componenti non solo evita guasti ricorrenti, ma migliora anche la sicurezza e l’affidabilità dell’Ape 50 TM.
