Il Movimento Centrale Shimano degli Anni '90: Un Viaggio nel Cuore Meccanico della Bicicletta

Il movimento centrale della bicicletta, noto anche come "bottom bracket" in inglese, rappresenta uno dei componenti più cruciali e funzionali dell'intero mezzo. La sua importanza risiede nel ruolo fondamentale che svolge nel trasformare la forza impressa dal ciclista sui pedali in un movimento rotatorio efficiente, senza il quale l'essenza stessa della bicicletta verrebbe meno. Questo articolo si propone di esplorare in profondità il mondo dei movimenti centrali, con un focus particolare sui modelli che hanno segnato gli anni '90, analizzando le loro caratteristiche, le evoluzioni tecniche e gli aspetti legati alla manutenzione e alla compatibilità.

Cos'è il Movimento Centrale della Bicicletta e Dove si Trova

In termini semplici, il movimento centrale è il meccanismo che permette alle pedivelle di ruotare liberamente all'interno del telaio della bicicletta. È composto da un perno (asse) che attraversa la scatola del movimento centrale, montato sul telaio, e su cui vengono fissate le pedivelle. Le estremità del perno poggiano su cuscinetti, che riducono l'attrito e consentono una rotazione fluida.

La sua ubicazione è ben definita: è installato nel punto di congiunzione tra il tubo piantone (dove si trova la sella) e il tubo obliquo (quello che collega il manubrio al telaio), all'interno di un alloggiamento specifico denominato "scatola del movimento centrale".

Evoluzione Tecnica: Dalle Chiavelle ai Perini Quadri e Oltre

Nel corso del tempo, il movimento centrale ha subito significative trasformazioni tecniche, passando da soluzioni ingegneristiche più rudimentali a sistemi sempre più sofisticati. Per comprendere appieno il contesto degli anni '90, è utile ripercorrere brevemente le tipologie principali che hanno preceduto e caratterizzato quel periodo.

Movimento Centrale a Chiavelle (Cotter Pin Bottom Bracket)

Un movimento centrale "vecchio stampo", che si può trovare ancora su biciclette d'epoca e su bici da passeggio di fascia bassa. In questo sistema, le pedivelle sono fissate al perno attraverso delle chiavelle (o zeppe) inserite a pressione in apposite scanalature. Questo metodo, sebbene semplice, presentava il difetto di un fissaggio meno sicuro nel tempo, con tendenza all'usura delle chiavelle e alla creazione di gioco. La manutenzione risultava più complessa, poiché ogni estrazione della chiavella richiedeva la sua sostituzione con una nuova, dato che le zeppe usate non potevano essere rimontate.

Movimento Centrale a Calotte Regolabili (Adjustable Cup Bottom Bracket)

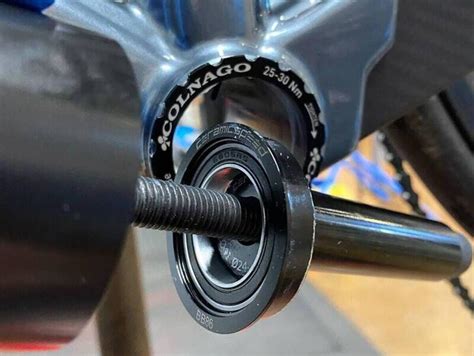

Questo tipo di movimento centrale è stato uno standard per molti anni ed è caratterizzato dalla presenza di calotte filettate che si avvitano nella scatola del movimento centrale del telaio.

• Perno: L'asse che ruota all'interno della scatola, su cui vengono calettate le pedivelle.
• Calotta Fissa: Solitamente montata sul lato della guarnitura (lato destro), è una calotta filettata con una flangia che si appoggia sulla "faccia" della scatola del movimento centrale. Viene serrata con forza per evitare allentamenti.
• Calotta Regolabile: Montata sul lato della pedivella sinistra, è priva di flangia e viene serrata sulla scatola del movimento centrale fino a eliminare i giochi del perno, garantendo una rotazione fluida e senza disassamenti.
• Ghiera di Fissaggio: Un anello che blocca la calotta regolabile in posizione, impedendone l'allentamento durante la pedalata.
• Sfere: Possono essere libere (tenute in posizione dal grasso) o alloggiate in gabbiette. Si trovano all'interno delle calotte e permettono la rotazione del perno con attrito minimo.
• Parapolvere: Un componente in plastica che protegge il perno e le sfere da sporco e acqua che possono penetrare attraverso il tubo sella.

Il vantaggio principale di questo sistema risiede nella sua manutenibilità: era possibile smontarlo, pulirlo, lubrificarlo e, se necessario, sostituire le gabbiette delle sfere. I ciclisti più esperti potevano regolare con estrema precisione il serraggio della calotta sinistra per eliminare ogni gioco mantenendo una rotazione libera del perno.

Movimento Centrale a Cartuccia (Cartridge Bottom Bracket)

Rappresenta un'evoluzione diretta del movimento centrale con perno quadro. In questo caso, l'intero gruppo composto da calotte, perno e cuscinetti è sigillato all'interno di una singola unità, la "cartuccia". L'installazione prevede il montaggio della cartuccia e il successivo serraggio della calotta sinistra, che si regola per compensare eventuali piccole imprecisioni meccaniche.

I movimenti centrali a cartuccia offrono una maggiore facilità di installazione rispetto ai sistemi tradizionali, ma presentano lo svantaggio di non permettere la sostituzione di singoli componenti. In caso di usura o danneggiamento, è necessario sostituire l'intera cartuccia.

Gli sviluppi più avanzati degli anni '90, come lo Shimano Octalink o l'ISIS Drive, hanno sostituito il perno quadro con assi con estremità a profilo "brocciato" (con scanalature multiple), su cui venivano calettate le pedivelle. Questo migliorava la rigidità e la trasmissione della potenza.

I Movimenti Centrali Shimano degli Anni '90: Focus sul Perino Quadro e Prime Cartucce

Gli anni '90 sono stati un periodo di transizione per i movimenti centrali. Mentre i sistemi a calotte regolabili e a perno quadro erano ancora molto diffusi, soprattutto su biciclette di fascia media e sportiva, iniziavano a farsi strada le prime cartucce sigillate, offrendo maggiore protezione e minore manutenzione.

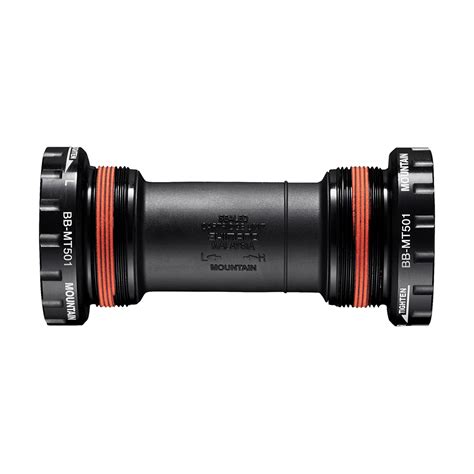

Shimano, in particolare, ha giocato un ruolo chiave in questa evoluzione. I movimenti centrali a perno quadro Shimano, come quelli della serie UN-54 e UN-55, erano molto popolari per la loro affidabilità e la buona qualità dei cuscinetti. Questi modelli erano progettati per garantire una buona durata e una rotazione fluida, rappresentando un'ottima scelta per la maggior parte dei ciclisti. Per le biciclette da corsa, serie come la Shimano 600 (FC-6400) richiedevano specifici movimenti centrali con lunghezze di perno adeguate (ad esempio, 113mm o 115mm) per garantire la corretta "linea di catena", ovvero l'allineamento ottimale della guarnitura rispetto alla cassetta pignoni.

Verso la fine degli anni '90, Shimano ha introdotto sistemi come l'Octalink, che utilizzava un perno a sezione ellittica con scanalature. Questo design aumentava la superficie di contatto tra perno e pedivella, migliorando la rigidità e la trasmissione della potenza rispetto al perno quadro.

Compatibilità e Filettature: Un Mondo da Capire

Uno degli aspetti più complessi nella manutenzione o sostituzione di un movimento centrale è la compatibilità, legata soprattutto alle filettature della scatola del movimento centrale. Il mondo delle biciclette, anche negli anni '90, non era completamente unificato.

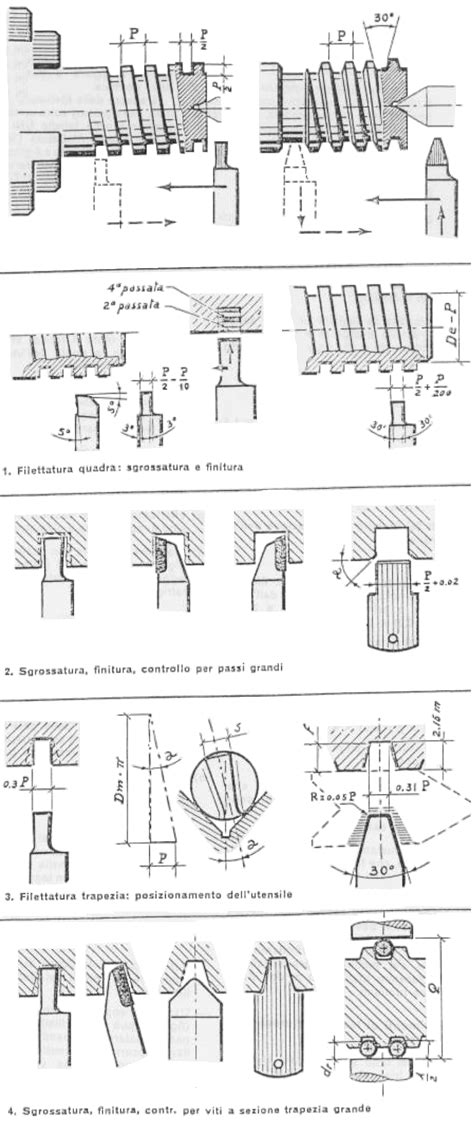

Le filettature più comuni per la scatola del movimento centrale sono:

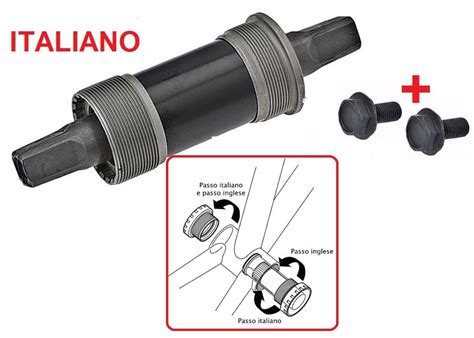

• Inglese (BSA - British Standard Whitworth): Caratterizzata da una filettatura con passo di 24 tpi (filetti per pollice) e un diametro di 1.370 pollici. La particolarità del BSA è che la calotta destra (lato guarnitura) si avvita in senso antiorario, mentre quella sinistra (lato pedivella) si avvita in senso orario. Questo sistema è stato adottato dalla maggior parte dei produttori, specialmente da quelli non italiani.
• Italiana (ITA - Italian Thread): Presenta una filettatura con passo di 20 tpi e un diametro di 36 mm. In questo caso, entrambe le calotte si avvitano in senso orario. Le scatole con filettatura italiana sono solitamente più larghe (circa 70 mm) rispetto a quelle BSA (circa 68 mm).

Identificare la filettatura corretta è fondamentale prima di acquistare un nuovo movimento centrale. Un metodo tecnico prevede di controllare le marcature sulla calotta fissa, dove solitamente sono stampigliate le specifiche (es. "36 x 24" per ITA, "3/8" x 26 tpi" per BSA). In assenza di marcature, un metodo empirico suggerisce di considerare l'origine della bicicletta: le bici prodotte in Italia fino alla metà degli anni '90 tendevano a utilizzare la filettatura ITA, mentre quelle di origine americana, giapponese o taiwanese, così come le MTB di ultima generazione e molte bici da corsa moderne, utilizzavano prevalentemente il BSA. È importante notare che, negli anni '90, la tendenza era già verso una maggiore adozione dello standard BSA, anche da parte di produttori italiani.

La larghezza della scatola del movimento centrale è un altro fattore critico. Le scatole potevano variare in larghezza, tipicamente 68 mm per le bici da corsa e molte MTB, ma anche 70 mm per le bici da corsa con filettatura italiana. La scelta del movimento centrale doveva quindi tenere conto sia del tipo di filettatura che della larghezza della scatola per garantire un montaggio corretto e una linea di catena ottimale.

Manutenzione: Segnali di Usura e Quando Intervenire

Il movimento centrale, essendo un componente sottoposto a costante stress meccanico e all'azione di agenti esterni, richiede una manutenzione periodica. Capire quando è il momento di intervenire è fondamentale per preservare l'integrità del sistema e garantire prestazioni ottimali.

I segnali più comuni che indicano la necessità di manutenzione o sostituzione del movimento centrale includono:

• Rumori anomali: Scricchiolii, clacsonamenti o rumori metallici durante la pedalata, specialmente sotto sforzo o in accelerazione, sono spesso sintomo di cuscinetti usurati o danneggiati.
• Gioco o "ballo" delle pedivelle: Se le pedivelle non sono saldamente fissate al perno e presentano un movimento laterale o verticale, è probabile che i cuscinetti siano usurati o che le calotte non siano correttamente serrate.
• Rotazione non fluida: Sentire resistenza, attrito o "impuntamenti" durante la rotazione delle pedivelle a mano (con la catena rimossa) indica un problema ai cuscinetti o al perno.
• Difficoltà nel cambio marcia: Sebbene il cambio sia gestito da deragliatori e pignoni, un movimento centrale danneggiato può influenzare la stabilità della guarnitura e, di conseguenza, la precisione della cambiata.
• Usura visibile: Ispezionare il movimento centrale (se possibile) può rivelare segni di ruggine, corrosione o danni evidenti ai cuscinetti o al perno.

Per i movimenti centrali a calotte regolabili, la manutenzione consisteva nello smontaggio, pulizia accurata di perno, calotte e sfere, lubrificazione con grasso di alta qualità e la successiva regolazione precisa delle calotte.

Per i movimenti centrali a cartuccia, la manutenzione è limitata alla pulizia esterna e al controllo del corretto serraggio. Se la cartuccia presenta rumori o gioco, l'unica soluzione è la sua sostituzione completa.

Un aspetto cruciale, spesso sottovalutato, è la linea di catena. Come accennato, la lunghezza del perno del movimento centrale deve essere scelta in modo da allineare correttamente la guarnitura con la cassetta pignoni. Una linea di catena errata, anche di pochi millimetri, può causare sfregamenti, usura precoce della trasmissione e una cambiata meno efficiente. Per questo motivo, quando si sostituisce un movimento centrale, è consigliabile verificare le specifiche della guarnitura e del deragliatore per determinare la lunghezza del perno più adatta.

La Scelta del Movimento Centrale Giusto: Considerazioni per gli Anni '90

Quando si trattava di scegliere un movimento centrale negli anni '90, la decisione dipendeva da diversi fattori:

• Tipo di bicicletta: Una bici da corsa vintage avrebbe potuto montare un movimento a calotte regolabili o una cartuccia con perno quadro o Octalink. Una mountain bike di prima generazione poteva avere un perno quadro, mentre i modelli più recenti iniziavano a sperimentare con cartucce più robuste.
• Compatibilità con la guarnitura: Ogni guarnitura era progettata per un tipo specifico di perno (quadro, Octalink, ecc.) e una determinata lunghezza.
• Filettatura e larghezza scatola: Come già discusso, era essenziale verificare il tipo di filettatura (BSA o ITA) e la larghezza della scatola del movimento centrale del telaio.
• Qualità e budget: Esistevano diverse fasce di qualità, da componenti più economici a soluzioni di alta gamma che offrivano maggiore scorrevolezza e durata. Marchi come Shimano, Campagnolo e marchi specializzati come Specialites T.A., Phil Wood e Royce proponevano soluzioni per diverse esigenze.

Per le biciclette vintage, mantenere l'originalità era spesso una priorità. In questo caso, la ricerca di ricambi specifici, magari tramite mercati dell'usato o negozi specializzati in componenti d'epoca, era la strada da percorrere. Ad esempio, per biciclette che montavano guarniture Shimano 600 (FC-6400), si potevano cercare movimenti centrali come lo Shimano UN-54 o UN-55 con la lunghezza del perno appropriata (113mm o 115mm per filettatura italiana). Per chi cercava prestazioni superiori, i movimenti centrali Shimano UN-72 (della serie Deore XT) erano apprezzati per i loro ottimi cuscinetti e la leggerezza.

Il recupero di vecchie stampe tecniche o cataloghi di produttori come Gambacicli poteva fornire indicazioni preziose sulla lunghezza del perno da acquistare in base alla guarnitura.

La Sfida della Manutenzione Fai-da-Te negli Anni '90

La manutenzione del movimento centrale, specialmente per i sistemi a calotte regolabili, richiedeva attrezzi specifici e una certa manualità. Per smontare le calotte, erano necessarie chiavi dedicate che si adattassero alle loro forme. Nel caso di calotte particolarmente serrate o danneggiate, potevano essere necessarie soluzioni creative, come l'uso di un buon giratubi o la costruzione di attrezzi ad hoc, come una piastra metallica con fori per agganciare i pin delle calotte.

Per i movimenti centrali a cartuccia, l'estrazione delle pedivelle richiedeva un estrattore per perno quadro o per il tipo di perno specifico (come Octalink o ISIS). Una volta rimosse le pedivelle, la cartuccia stessa veniva solitamente rimossa con una chiave specifica che si adattava alle sue scanalature.

La pulizia accurata delle parti, l'uso di grasso di qualità e la corretta regolazione erano passaggi cruciali per garantire la longevità del componente. Nei casi in cui i cuscinetti fossero danneggiati, nei sistemi a calotte regolabili era possibile sostituire le gabbiette delle sfere. Nelle cartucce sigillate, invece, la sostituzione era l'unica opzione.

Conclusione Provvisoria: Un Componente Chiave in Continua Evoluzione

Il movimento centrale degli anni '90 rappresenta un affascinante crocevia tecnologico nel mondo della bicicletta. Dai sistemi a calotte regolabili, che permettevano una manutenzione dettagliata e una regolazione precisa, ai primi movimenti a cartuccia, che offrivano maggiore semplicità e protezione, fino all'introduzione di perni più performanti come l'Octalink, questo componente ha continuato a evolversi per rispondere alle esigenze di prestazioni sempre maggiori.

Comprendere le diverse tipologie, le filettature, le compatibilità e i segnali di usura è fondamentale per ogni ciclista, sia per la manutenzione ordinaria che per la scelta di ricambi compatibili, soprattutto quando si lavora su biciclette d'epoca o si desidera mantenere l'originalità di un mezzo degli anni '90. La cura di questo componente, spesso trascurato, è la chiave per garantire una pedalata fluida, efficiente e duratura.
