Protezione del tweeter nei diffusori attivi: lampadina, PTC e altre soluzioni, tipologie, materiali e installazione

Il tweeter è l’elemento cruciale per la definizione delle alte frequenze e della timbrica complessiva di un diffusore. Fra le varie tipologie di diffusore, la cupola (soft dome e metal dome) rappresenta la soluzione più diffusa, con vantaggi di dispersione e di risposta, ma anche con limiti inerenti alla gestione di potenze e picchi dinamici. In questo articolo analizziamo come proteggere i tweeter dai transienti di Larsen, dai clipping degli amplificatori e da altre sollecitazioni, valutando soluzioni pratiche (lampadina, PTC, Zener e altre) e come dimensionarle, tenendo conto dei parametri Thiele/Small e della possibilità di misurarli con strumenti come DATS V2.

Il tweeter: funzione, tipologie e materiali

Il tweeter è l’altoparlante che si occupa di riprodurre le alte frequenze. È responsabile dell’identità sonora del diffusore, della voce e della definizione vocale della riproduzione. Fra le tipologie oggi presenti sul mercato, la più diffusa è la soft dome, seguita dalla cupola metallica. La soft dome offre una grande dispersione e buon smorzamento, riducendo distorsioni e favorendo una risposta uniforme tra 2,5 kHz e 20 kHz. In contro, la cupola metallica può offrire acuti molto precisi ma tende a essere più esposta a distorsioni e a carichi elevati di potenza. Nel tempo sono stati utilizzati anche tweeter in plastica (PET dome, polymer dome), che offrivano economicità e timbriche diverse rispetto alle cupole in seta o metallo. Il carattere timbrico del tweeter influisce fortemente sulla percezione della musica e sulla chiarezza dei dettagli, soprattutto nelle voci e nella scrittura sonora di assoli e transizioni.

La scelta del materiale della cupola influenza la risposta in frequenza e la dispersione: seta, alluminio, titanio e altri materiali eccellenti per specifiche geometry. I tweeter in seta tendono a suonare più morbidi e musicali, mentre i materiali come alluminio e titanio tendono a fornire una risposta più brillante e una definizione più tagliente, con maggiore estensione ultrasonica ma potenzialmente più stancante. I dipendenti del settore hanno espresso esperienze diverse: alcuni preferiscono la morbidezza della seta, altri apprezzano la trasparenza e la dinamica dei tweeter in alluminio o titanio. La scelta dipende dal tipo di diffusore, dalla destinazione d’uso e dalle preferenze acustiche dell’ascoltatore.

Tweeter, cupole e diffusori: cosa considerare nell’abbinamento amplificatore-diffusore

La compatibilità tra tweeter, crossover e amplificatore è cruciale: il crossover determina se il tweeter è alimentato a monte o a valle della sezione di ampli. La gestione delle alte frequenze, tipicamente fino a 20 kHz o oltre, richiede attenzione ai picchi di potenza e alle possibili interferenze di clipping. Un diffusore che non gestisce adeguatamente le potenze può esporre i tweeter a condizioni di stress superiore, riducendo la vita utile o alterando la timbrica. In molti casi, l’installazione di protezioni sui tweeter è consigliata per prevenire danni durante live con effetti di Larsen o transienti musicali improvvisi.

Protezione del tweeter: opzioni comuni e principi di funzionamento

Le soluzioni di protezione comuni includono lampadine, PTC (Positive Temperature Coefficient), diodi e fusibili. L’idea di base è introdurre una componente non lineare che limiti l’energia disponibile al tweeter quando si verificano segnali anomali, come clipping o Larsen del microfono. La lampadina, in condizioni normali, ha una resistenza quasi zero e si illumina when la corrente supera una certa soglia, sottraendo energia al tweeter. Il vantaggio è l’alternanza tra protezione e resistenza al normale segnale musicale, ma lo svantaggio è che una lampadina sovradimensionata può non intervenire, mentre una sottodimensionata può intervenire prematuramente e degradare gli acuti in live.

Il PTC, invece, offre una protezione dinamica: una volta intervenuto disconnette il tweeter e lo riconnette una volta raffreddato. Questo è utile in contesti in cui i tecnici non monitorano costantemente la richiesta di potenza, ma presenta criticità in caso di interventi troppo frequenti o di raffreddamento lento. L’adozione del PTC permette di limitare l’energia al tweeter senza distruggere completamente la sezione alta, ma può comportare frequenti riattivazioni se il segnale resta elevato, potenzialmente causando stress non trascurabile sulla bobina. Alcuni parlano anche di protezioni basate su diodi zener o su circuiti di limitazione, ma tali soluzioni possono risultare persele per la sezione ampli e richiedono una valutazione attenta del progetto del crossover.

In pratica, molti rivenditori ritengono che per l’effetto Larsen non esista una protezione universale che impedisca danni in ogni situazione, soprattutto perché Larsen ha tempi di intervento estremamente rapidi. Tuttavia, quando la potenza in ingresso o i picchi sono molto elevati, una protezione ben dimensionata può ridurre notevolmente i rischi, soprattutto se è co-dimensionata rispetto all’amplificatore e al crossover e se è tarata per non interferire con la musica ad uso normale.

Dimensionamento e misurazione: come progettare la protezione

Per dimensionare correttamente una protezione si possono considerare diverse pratiche: misurare i parametri Thiele & Small del tweeter (con strumenti come DATS V2) e calcolare le soglie di intervento in relazione all’impedenza nominale, alla risposta in frequenza e al crossover. Lo scopo è definire una soglia di protezione che intervenga solo in presenza di segnali eccessivi, lasciando passare l’audio normale. È essenziale capire se il crossover è a valle o a monte della sezione ampli per evitare che la protezione tagli in modo errato le frequenze interessate. In caso di dubbi, si può consultare lo schema del diffusore o affidarsi a professionisti qualificati per l’analisi del circuito.

La misurazione dei parametri Thiele & Small permette di stimare l’impedenza e la risposta in frequenza del tweeter, supportando la scelta tra lampadina e PTC. Una lampadina di dimensioni moderate fornisce una limitazione lineare progressiva, mentre un PTC presenta una risposta non lineare e una riattivazione lenta o rapida a seconda della temperatura e della massa termica. In presenza di potenti transienti o di clipping, l’efficacia di tali protezioni dipende dalla loro correttezza di installazione e dal tempo di intervento rispetto al tempo di intervento del sistema amplificatore.

Impiego pratico: consigli di installazione e sicurezza

Quando si scelgono protezioni per tweeter, è utile considerare non solo la capacità di intervenire rapidamente ma anche l’impatto sulla sonorità in condizioni normali. Se si temono danni in live, una protezione adatta può essere integrata nel percorso del tweeter o nel circuito del crossover dell’alimentazione, previa verifica che non alteri la fase o la risposta di cross-over. Inoltre, è consigliabile verificare la possibile influenza sui componenti di potenza dell’amplificatore e la compatibilità con i fusibili del circuito, nonché la necessità di eventuali protezioni di circuito che proteggano anche l’amplificatore. L’uso di un antilarsen commerciale può essere un’opzione, ma come indicato, i costi e l’affidabilità tra i modelli disponibili richiedono una valutazione accurata.

In contesti live, è utile disporre di strumenti di monitoraggio e di analisi per capire i limiti di headroom del diffusore e per tarare correttamente il crossover e le protezioni. Inoltre, è utile avere la possibilità di misurare i parametri del tweeter sul campo per adattare le protezioni alle condizioni reali di ascolto. Se è presente un crossover, è importante capire se è posto prima o dopo la sezione di amplificazione per evitare che i dispositivi di protezione rischino di tagliare frequenze non volute o di non proteggere adeguatamente la bobina.

Riassunto delle considerazioni sui materiali e sulle soluzioni

• Soft dome: ampia dispersione, suono morbido, meno distorsioni nelle alte frequenze, meno sensibile al clipping complessivo.
• Cupole metalliche o in titanio: risposta acuta più definita, maggiore estensione ma possibile stress termico e timbro più tagliente.
• Alluminio e titanio: maggiore brillantezza e dettagli nelle alte frequenze, rischio di sonorità aggressive se usati senza equilibratura.
• Protezione con lampadina: soluzione semplice e affidabile in condizioni normali, ma dipende dalle dimensioni e dal corretto dimensionamento.
• Protezione PTC: immediata interruzione e riattivazione controllata, ma può provocare riattivazioni frequenti in presenza di transienti prolungati.
• Diodi Zener e altre soluzioni: potrebbero offrire protezione mirata, ma richiedono un’analisi accurata del circuito e della possibile influenza sull’amplificatore.
• Misurazione Thiele & Small: utile per dimensionare protezioni in base all’impedenza e al crossover, con strumenti come DATS V2 per verifiche sul campo.

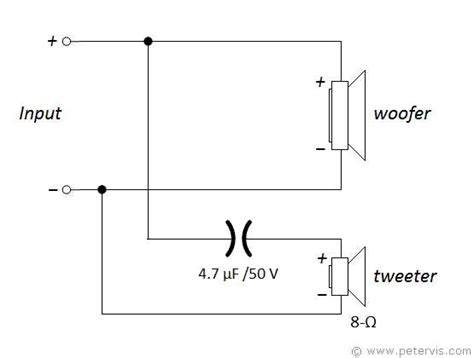

Schema e parametri pratici

Lo schema elettrico specifico dipende dal diffusore e dal crossover. Se non si dispone dello schema, è consigliabile richiedere al produttore o consultare un tecnico qualificato. In ogni caso, l’obiettivo è limitare l’energia che raggiunge la bobina del tweeter senza compromettere la musica normale. L’intervento della protezione non deve avere effetto sul segnale di alto livello durante i brani, ma deve impedire il danno in presenza di Larsen o clipping. La valutazione dei rischi e la scelta tra lampadina, PTC o altre soluzioni richiedono un’analisi specifica del sistema completo e dei suoi parametri di funzionamento.

La scelta di includere una protezione deve anche considerare l’affidabilità e i costi. Se si verifica una manutenzione frequente o una sostituzione frequente della protezione, è utile rivedere l’abbinamento tra amplificatore e diffusore e valutare una protezione più adeguata o una riduzione della potenza in ingresso, così da non sottoporre i tweeter a rischi ripetuti.

Conclusione operativa

La protezione del tweeter è una parte essenziale del design e dell’uso pratico di diffusori attivi, soprattutto durante live con effetti di Larsen. Le soluzioni principali sono lampadine e PTC, con pro e contro ben specifici; diodi Zener e altre soluzioni possono offrire opzioni avanzate, ma richiedono una progettazione accurata. Misurare i parametri Thiele & Small e dimensionare la protezione in base a tali dati e al crossover è una pratica consigliata per garantire protezione efficace senza degradare la qualità sonora normale.
