Il Fissaggio della Valvola Rave al Motorino: Guida Completa e Approfondimenti Tecnici
I motori a due tempi, pur essendo oggi meno diffusi sulle moto di serie a causa di normative più stringenti su consumi ed emissioni, continuano a rappresentare un'icona per molti appassionati. La loro semplicità costruttiva, la leggerezza e la potenza specifica elevata li hanno resi protagonisti per decenni su scooter, minimoto, kart e motociclette sportive come le Aprilia RS 125-250, Cagiva Mito e Honda NSR. La messa a punto e la revisione di questi propulsori, tuttavia, richiedono un'attenzione meticolosa ai dettagli, soprattutto quando si parla di componenti specifici come le valvole Rave.

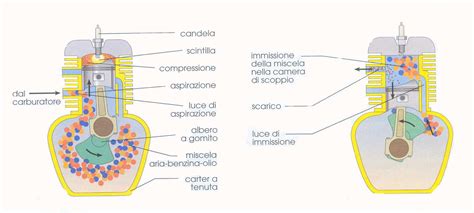

La Semplicità Strutturale del Motore a Due Tempi
Il motore a due tempi si distingue per una architettura meccanica notevolmente semplificata rispetto al quattro tempi. L'assenza di un complesso sistema di distribuzione a valvole, alberi a camme, punterie, cinghie o catene, riduce la testata alla sola camera di scoppio. La gestione del flusso dei gas avviene attraverso travasi ricavati lungo il cilindro, che consentono l'ingresso della miscela aria-benzina e l'espulsione dei gas combusti. Questa configurazione, unita alla capacità di completare due cicli termodinamici in un solo giro dell'albero motore (a differenza dei quattro giri richiesti da un motore a quattro tempi), conferisce una notevole agilità e una potenza specifica elevata.
Tuttavia, questa semplicità intrinseca non deve essere confusa con una mancanza di complessità nella gestione e nella manutenzione. Anzi, la messa a punto di un motore a due tempi, specialmente se elaborato o preparato per l'uso sportivo, richiede una profonda conoscenza dei principi di funzionamento e una cura quasi maniacale. Errori comuni, come l'utilizzo di olio di bassa qualità, la trascuratezza dei filtri aria e benzina, o modifiche ai travasi senza una comprensione delle implicazioni termodinamiche, possono portare a rotture premature del motore, con costi di riparazione considerevoli.
L'Importanza della Cura e dell'Utilizzo Corretto
La longevità e le prestazioni di un motore a due tempi iniziano ben prima di intervenire sull'officina. Il modo in cui il motore viene utilizzato quotidianamente gioca un ruolo cruciale. Sottoporre un motore a freddo a regimi elevati o utilizzare un olio lubrificante non all'altezza compromette irrimediabilmente i componenti interni, come pistoni, fasce e cilindri. L'ingresso di polvere, dovuto all'assenza o all'intasamento dei filtri, agisce come un abrasivo, accelerando l'usura in modo esponenziale.
Allo stesso modo, modifiche apparentemente banali come l'allargamento dei travasi o la lucidatura delle superfici interne, se non eseguite con cognizione di causa e tenendo conto di concetti come lo strato limite dell'aria o i flussi laminari e turbolenti, possono peggiorare l'affidabilità e ridurre la durata del propulsore, portando a guasti ogni pochi migliaia di chilometri. Ogni preparazione è, infatti, unica e specifica per il motore e le esigenze del pilota.
La Carburazione: Un Equilibrio Delicato

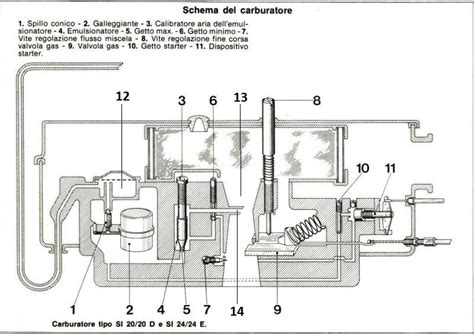

Uno degli aspetti più critici nella gestione di un motore a due tempi è la carburazione. Il carburatore ha il compito fondamentale di miscelare aria e benzina in proporzioni precise per creare la miscela combustibile. Il rapporto stechiometrico ideale per un motore a due tempi si aggira intorno a 16,5 parti d'aria per una di benzina. Un eccesso di benzina rende la miscela "grassa", mentre un eccesso d'aria la rende "magra". Entrambe le condizioni portano a un funzionamento inefficiente del motore e, in caso di miscela eccessivamente magra, a un rischio elevato di surriscaldamento e grippaggio.
La messa a punto della carburazione non è un processo univoco. Fattori come il peso del pilota, le condizioni ambientali (temperatura, umidità, altitudine) e persino le specifiche del filtro dell'aria possono influenzare significativamente la resa del motore. Due piloti con moto identiche, sebbene preparate allo stesso modo, potrebbero avere percezioni diverse della carburazione, e entrambi potrebbero avere ragione. Il peso del pilota, ad esempio, ha un impatto notevole sulla quantità di aria aspirata e, di conseguenza, sulla necessità di adeguare la miscela.

Regolazione del Minimo
L'ottimizzazione del regime di minimo è il primo passo fondamentale per una carburazione corretta. Questo processo coinvolge tre componenti principali: il getto del minimo, la vite dell'aria (o del carburante, a seconda della posizione) e la vite di regolazione dell'altezza della ghigliottina.
- Getto del minimo: Fornisce la quantità di benzina necessaria al regime di minimo.
- Vite dell'aria/carburante: Regola la quantità di aria (o benzina) che entra nel circuito del minimo. Se posizionata a monte della valvola gas, aprendola aumenta l'aria; se a valle, aprendola aumenta la benzina.
- Vite del minimo (o vite della ghigliottina): Determina l'altezza minima della ghigliottina, controllando il passaggio d'aria al minimo.
L'obiettivo è ottenere un regime di minimo stabile, leggermente superiore ai 1000 giri/min, agendo con precisione su questi elementi. Se è necessario alzare eccessivamente la ghigliottina per mantenere il motore in moto, è opportuno aumentare il getto del minimo di qualche punto. Al contrario, un getto del minimo troppo grande farà salire il regime di giri anche con la ghigliottina abbassata al massimo.
Regolazione del Passaggio e del Massimo
Una volta ottimizzato il minimo, si passa alla regolazione del "passaggio", che comprende le aperture parziali del gas, e del circuito del massimo. Questo avviene agendo sullo spillo conico e sul suo posizionamento all'interno del polverizzatore.
- Spillo conico: Regola il flusso di benzina nel condotto principale man mano che la ghigliottina sale.
- Posizionamento dello spillo: Spostare il fermo dello spillo sulla tacca più alta tende a smagrire la miscela, mentre spostarlo sulle tacche inferiori la arricchisce.
Per verificare la carburazione del massimo, si può smontare il getto del massimo e posizionare lo spillo nella posizione di massimo smagrimento. Se il motore tende a spegnersi aprendo il gas, la carburazione è corretta per quel regime; se invece sale di giri fluidamente, lo spillo è troppo grasso e necessita di essere sostituito con uno più sottile.
Metodi di Verifica della Carburazione
Determinare se la carburazione è ottimale richiede osservazione e, idealmente, l'uso di strumenti specifici.
- Colore della candela: L'ispezione visiva degli elettrodi della candela è un metodo classico. Un colore nocciola indica una carburazione ottimale. Una colorazione nera suggerisce una miscela grassa, mentre una tonalità biancastra segnala una miscela magra.
- Temperatura dei gas di scarico: Un metodo più avanzato, utilizzato anche nel mondo del karting, prevede l'installazione di una sonda sul collettore di scarico e la misurazione della temperatura dei gas. La carburazione ottimale si raggiunge generalmente intorno ai 750°C. Temperature inferiori indicano una miscela grassa, mentre quelle superiori una miscela magra.
Dopo aver regolato il circuito del massimo, è necessario "pulire" l'erogazione nelle aperture parziali, intervenendo nuovamente sullo spillo e sulla valvola gas per garantire una risposta fluida e progressiva dell'acceleratore.
Le Valvole Rave: Un Sistema Intelligente per la Gestione dello Scarico
Le valvole Rave (Revolutionary Asymmetric Vortex Exhaust) rappresentano una tecnologia distintiva di molti motori a due tempi ad alte prestazioni, come quelli montati sulle Aprilia RS 125 e RS 250. Il loro compito principale è quello di "parzializzare" la luce di scarico, modificandone l'effettiva superficie di passaggio in base ai giri del motore.

Questo sistema permette di ottenere il meglio da entrambe le fasce di utilizzo del motore:
- Ai bassi regimi: Le valvole Rave sono abbassate, riducendo l'apertura della luce di scarico. Questo aumenta la contropressione allo scarico, migliorando la coppia ai bassi e medi regimi e rendendo il motore più gestibile.
- Agli alti regimi: Superati gli 8.000 giri/min, le valvole si aprono completamente, massimizzando la superficie di scarico. Questo favorisce il riempimento del cilindro ai regimi elevati, permettendo al motore di esprimere la sua piena potenza.
Il meccanismo di funzionamento si basa su un motore elettrico passo-passo che, comandato dalla centralina elettronica del motore, regola l'altezza di una sorta di "serranda" posta davanti alla luce di scarico. Il collegamento tra il motore elettrico e le valvole avviene tramite cavi metallici.
Manutenzione e Montaggio delle Valvole Rave
La manutenzione delle valvole Rave è fondamentale per garantirne il corretto funzionamento e prevenire problemi. A causa dell'esposizione ai fumi di scarico e ai residui della combustione, queste valvole tendono a incrostarsi. La pulizia regolare, preferibilmente ogni 400 km, è raccomandata.
- Pulizia: Si consiglia di utilizzare benzina o diluente al nitro per rimuovere le incrostazioni. È essenziale evitare l'uso di cacciaviti o oggetti metallici rigidi che potrebbero graffiare la valvola o le sue sedi, peggiorando ulteriormente la situazione e compromettendo la tenuta.
- Montaggio: Il corretto orientamento della valvola è cruciale. La parte smussata della ghigliottina dovrebbe generalmente essere rivolta verso il basso. Tuttavia, per una verifica accurata, si può inserire la valvola nel cilindro a motore smontato e, passando un dito nel condotto di scarico, verificare che la superficie della valvola sia a filo con le pareti del condotto quando è aperta.
- Paraolio e O-ring: Spesso nei kit di ricambio per le valvole Rave sono inclusi un paraolio e un O-ring. Il paraolio è fondamentale per garantire la tenuta tra la valvola e il suo alloggiamento. L'O-ring, invece, potrebbe avere una funzione secondaria o di spessore, e in alcuni casi la sua presenza potrebbe impedire la completa apertura della valvola. È importante verificare le istruzioni specifiche del produttore o consultare esperti per il corretto montaggio di questi componenti.
La regolazione dei cavi che collegano il solenoide alla valvola Rave è un altro aspetto importante. La distanza corretta tra il giunto del filo e il corpo del solenoide quando la valvola è aperta è un parametro da rispettare per garantire il corretto funzionamento.
Sistemi Elettropneumatici e Gestione della Carburazione Avanzata
Alcuni motori a due tempi, come l'Aprilia RS 250, integrano sistemi di controllo elettropneumatico sui carburatori. Questi sistemi, gestiti dalla centralina elettronica, ottimizzano l'erogazione della miscela aria-benzina sia ai circuiti del massimo che del minimo.

La centralina elabora dati provenienti da vari sensori, tra cui:
- Sensore di posizione del gas: Determina la percentuale di apertura dell'acceleratore.
- Sensore giri motore: Monitora la velocità di rotazione dell'albero motore.
In base a questi input, la centralina comanda tre elettrovalvole a solenoide che aprono o chiudono i circuiti del massimo e del minimo dei carburatori. Questo permette di arricchire o smagrire la miscela in tempo reale, adattandola alle richieste del pilota e alle condizioni di guida, evitando sprechi di carburante quando non è necessaria una miscela ricca.
Gestione della Pompa dell'Olio
Anche la pompa dell'olio, responsabile dell'immissione del lubrificante nella miscela, è gestita elettronicamente su questi motori. A differenza dei sistemi più semplici dove la pompa è comandata direttamente dal cavo dell'acceleratore, nei sistemi avanzati la portata dell'olio è determinata da tre parametri:
- Apertura del gas: Lettura tramite il potenziometro sul cavo dell'acceleratore.
- Giri motore: Dati forniti dal sensore di rotazione.
- Posizione attuatore valvole di scarico: Informazione sulla fase di funzionamento del motore.
Questa gestione sofisticata permette di erogare la giusta quantità di olio in ogni condizione, garantendo una lubrificazione ottimale e prevenendo grippaggi, anche in fase di decelerazione quando il comando delle valvole di scarico può agire sulla pompa per aumentarne la portata e proteggere il motore.
Conclusioni sulle Valvole Rave e sul Fissaggio al Motorino
Il fissaggio e la corretta installazione della valvola Rave al motorino, o più in generale a un motore a due tempi, sono passaggi che richiedono precisione e attenzione. Non si tratta di un semplice "attacco", ma dell'integrazione di un componente meccanico ed elettronico che influisce direttamente sulle prestazioni e sull'affidabilità del propulsore.
La complessità di questi sistemi, pur derivando da una base meccanica semplice come quella del due tempi, è un testamento all'ingegneria volta a ottimizzare le prestazioni e la guidabilità. Comprendere il funzionamento delle valvole Rave, la loro manutenzione e le corrette procedure di montaggio è essenziale per chiunque desideri preservare e sfruttare al meglio le potenzialità di questi motori iconici.
Funzionamento rave elettronica (RS 125)
In sintesi, il "fissaggio cavo rave al motorino" non è solo un'operazione meccanica, ma un processo che implica la comprensione dell'interazione tra diversi componenti elettronici e meccanici, la corretta calibrazione e una manutenzione regolare per assicurare che questo ingegnoso sistema continui a funzionare al meglio, offrendo quel mix di potenza e reattività che ha reso i motori a due tempi così amati.
