L'Albero Elica Fuoribordo: Componenti Chiave e Nomenclatura Tecnica

I motori fuoribordo, pilastri della propulsione nautica moderna, sono macchine complesse dove ogni singola componente gioca un ruolo fondamentale per garantire prestazioni ottimali e longevità. Comprendere la nomenclatura e la funzione delle diverse parti è essenziale non solo per la manutenzione ordinaria, ma anche per diagnosticare tempestivamente eventuali problematiche e assicurare una navigazione sicura e fluida.

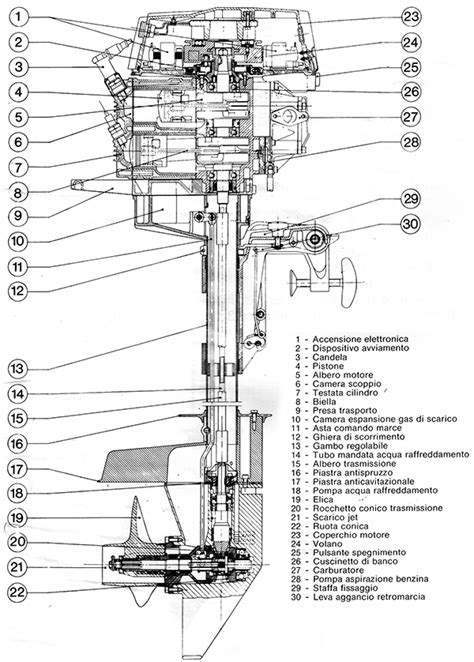

La Struttura Fondamentale del Motore Fuoribordo
I motori fuoribordo sono generalmente suddivisi in tre sezioni principali, ciascuna con specifiche funzioni:
Testata Fuoribordo: Questa sezione ospita il blocco motore, cuore pulsante del propulsore. Al suo interno si trovano le parti mobili essenziali come le bielle e i pistoni, che trasformano l'energia termica della combustione in movimento meccanico. La testata è il punto di partenza del ciclo termodinamico che alimenta il motore.
Sezione Centrale: Posizionata tra la testata e l'unità inferiore, la sezione centrale ospita l'alloggiamento dello scarico. Essa svolge un ruolo cruciale nell'integrità strutturale del motore, fungendo da collegamento tra la testata motrice e l'unità inferiore, garantendo che la potenza generata venga trasmessa in modo efficiente.
Unità Inferiore: Questa è la sezione responsabile della propulsione vera e propria. Al suo interno si trovano il cambio, la piastra antiventilazione (che serve a dirigere il flusso d'acqua verso l'elica e a ridurre la cavitazione), la presa d'acqua (per il sistema di raffreddamento), l'elica e uno "skeg". Lo skeg è una pinna robusta posizionata sull'unità inferiore, appena sotto l'elica, che ha una duplice funzione: migliorare la stabilità direzionale dell'imbarcazione e proteggere l'elica da danni causati da detriti o ostacoli sottomarini.
La copertura del motore, comunemente chiamata "cofano", è il guscio protettivo esterno che riveste l'intero propulsore fuoribordo. Oltre a proteggere i componenti interni dagli agenti atmosferici e dall'ambiente marino aggressivo, il cofano contribuisce anche a ridurre il rumore del motore.
Il Cuore del Motore: Componenti Interni e Loro Funzioni
All'interno del blocco motore, una serie di componenti lavorano in sinergia per generare la potenza necessaria alla propulsione:
Pistoni e Bielle: Il pistone si muove alternativamente all'interno del cilindro. La sua parte superiore, chiamata cielo, può presentare diverse forme studiate per ottimizzare il ricircolo del carburante iniettato, migliorando la combustione e riducendo le emissioni. Il pistone è collegato alla biella, che a sua volta è collegata all'albero a gomiti. Insieme, pistone, biella e albero a gomiti (o albero motore) trasformano il movimento lineare alternato dei pistoni in movimento rotatorio utilizzabile.
Albero Motore (o Albero a Gomiti): Questo componente essenziale si trova all'interno del blocco motore ed è collegato ai pistoni tramite le bielle. La sua corretta condizione è vitale per la funzionalità complessiva del motore. Qualsiasi danno o usura può portare a una riduzione delle prestazioni, un aumento del consumo di carburante e, nei casi più gravi, a un guasto catastrofico del motore.
Valvole: Il ciclo termodinamico alla base del funzionamento dei motori richiede fasi di immissione di materia (aria o miscela aria-carburante) e fasi di espulsione dei gas combusti. Le valvole sono i meccanismi che consentono questo scambio. Esse permettono l'ingresso dell'aria (o della miscela aria-carburante) nel cilindro prima che questo venga sigillato per la compressione e la successiva combustione, e permettono la fuoriuscita dei gas di scarico dopo l'espansione.

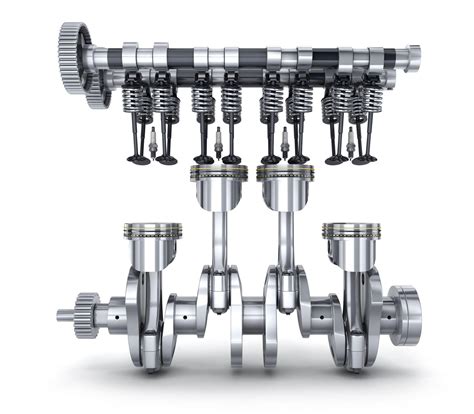

Albero a Camme: Il movimento di apertura e chiusura delle valvole è controllato dall'albero a camme. Questo albero rotante, guidato da un ingranaggio, presenta delle camme, elementi eccentrici che, ruotando, spingono contro le valvole (o tramite altri meccanismi intermedi come i bilancieri) per aprirle al momento opportuno durante il ciclo del motore. L'ispezione regolare dell'albero a camme è fondamentale per mantenere le prestazioni ottimali del motore fuoribordo. Con il tempo, l'albero a camme può usurarsi, compromettendo la sua capacità di controllare correttamente le valvole.
Ingranaggi della Distribuzione: Per garantire la corretta sincronizzazione tra l'albero a camme (che controlla le valvole) e l'albero motore (che converte il movimento dei pistoni in rotazione), sono presenti gli ingranaggi della distribuzione. Questi ingranaggi assicurano che i due alberi ruotino con la tempistica precisa richiesta dal ciclo del motore. Se gli ingranaggi della distribuzione sono usurati o danneggiati, può verificarsi un disallineamento, con conseguenti scarse prestazioni o guasti al motore.

Il Sistema di Alimentazione: Carburante e Combustione
Un motore necessita di un sistema di alimentazione efficiente per funzionare correttamente.
Serbatoio del Carburante e Indicatore: Il carburante è immagazzinato nel serbatoio, e un indicatore permette di monitorarne il livello.
Pompa del Carburante: La pompa del carburante è responsabile di trasferire il carburante dal serbatoio al motore, garantendo un flusso costante. All'interno del sistema, la pompa del carburante lavora in sinergia con il carburatore o il sistema di iniezione. La manutenzione e l'ispezione regolari della pompa del carburante sono essenziali per la salute del motore.
Carburatore (nei motori a benzina più datati): Il carburatore regola l'afflusso di carburante nel motore, miscelandolo con l'aria per creare la miscela combustibile. Nel tempo, il carburatore può richiedere manutenzione a causa di corrosione o usura, specialmente in ambienti marini. È importante prestare attenzione a tutti i suoi componenti, inclusa la valvola a farfalla, il galleggiante e i getti.
Iniettore del Carburante (nei motori a iniezione): Nei motori moderni, gli iniettori del carburante immettono il carburante direttamente nei cilindri o nel collettore di aspirazione. Un efficiente iniettore garantisce la corretta miscela aria-carburante per la combustione, incidendo direttamente sulle prestazioni e sull'efficienza del carburante. Gli iniettori possono intasarsi o sviluppare problemi nel tempo.
Regolatore della Pressione del Carburante: Questo componente cruciale mantiene una pressione costante del carburante nel sistema, assicurando che il motore riceva la quantità precisa di carburante necessaria per prestazioni ottimali. Lavora in tandem con la pompa del carburante e l'unità di controllo del motore.
Funzionamento del motore a 4 tempi (Motore Benzina)
Il Sistema di Accensione: La Scintilla Vitale
La candela è uno dei componenti più riconoscibili di un motore a combustione interna. Essa svolge un ruolo fondamentale nel processo di accensione, creando la scintilla necessaria ad innescare la combustione della miscela aria-carburante nel cilindro. Senza una candela funzionante, il motore non si avvia. Con il tempo, le candele possono sporcarsi o usurarsi, causando problemi di avviamento e funzionamento irregolare. È cruciale scegliere il tipo di candela e la distanza tra gli elettrodi corretti per il proprio motore, poiché l'installazione di una candela errata può causare malfunzionamenti e potenziali danni al motore.
Il Sistema di Raffreddamento: Gestione del Calore
Il calore generato dall'attrito tra le parti mobili e dalla combustione deve essere gestito per evitare danni.
Termostato e Scambiatore di Calore: Il termostato regola la temperatura del motore, mentre lo scambiatore di calore facilita il trasferimento del calore tra due fluidi. I circuiti di raffreddamento dei motori marini sono generalmente divisi in un circuito interno (primario) che circola acqua distillata attraverso il motore per assorbire il calore, e un circuito esterno (secondario) che utilizza l'acqua di mare per raffreddare l'acqua del circuito primario nello scambiatore.
Pompe di Raffreddamento: La pompa del circuito primario, spesso dotata di una girante in gomma, fa circolare il liquido refrigerante interno. È fondamentale verificare regolarmente lo stato della girante e sostituirla se usurata. La pompa del circuito secondario pesca acqua di mare da una presa a mare e la invia allo scambiatore, per poi scaricarla attraverso il condotto di scarico. È sempre buona norma verificare la presenza di un getto d'acqua dallo scarico, segno che il sistema di raffreddamento sta funzionando.
La Trasmissione: Dal Motore all'Acqua
La potenza generata dal motore deve essere trasmessa efficacemente all'acqua.
Frizione: La frizione è essenziale per controllare il trasferimento di potenza all'elica. La sua funzione principale è proteggere il motore scollegandolo temporaneamente dall'elica durante i cambi di marcia. Una frizione danneggiata richiede un intervento professionale per la riparazione. Essa si innesta quando si aumenta l'acceleratore, trasferendo la potenza dal motore all'elica.
Convertitore di Coppia: In alcuni sistemi di trasmissione, il convertitore di coppia ottimizza il trasferimento di potenza all'elica a diverse velocità, consentendo una quantità variabile di slittamento tra motore e trasmissione per mantenere l'efficienza.
Albero di Trasmissione e Ingranaggi del Cambio: L'albero di trasmissione verticale collega il motore all'unità inferiore contenente il cambio. Il cambio, tramite un sistema di ingranaggi, permette di invertire il senso di rotazione dell'elica (marcia avanti e retromarcia) o di disaccoppiare il motore dall'elica (folle). Tutti i tipi di motore nautico, inclusi i fuoribordo, includono un sistema che permette di invertire il senso di rotazione dell'elica o di separare il motore dall'asse dell'elica.
Elica: L'elica è la componente finale che, ruotando, spinge l'acqua all'indietro, generando la spinta che muove l'imbarcazione in avanti. Immaginare di svitare l'elica dal suo albero: una volta tolto il dado, l'elica è libera di scorrere avanti e indietro lungo l'asse, ma non di ruotare, essendo vincolata alla rotazione dell'albero dalla rigatura.
Lubrificazione e Manutenzione
Per un funzionamento ottimale, tutte le parti mobili del motore richiedono una lubrificazione adeguata.
Filtro dell'Olio: Il filtro dell'olio svolge un ruolo cruciale nel mantenere l'olio motore pulito, intrappolando impurità come sporco e particelle metalliche che possono causare danni ai componenti interni. È raccomandato ispezionare e sostituire il filtro dell'olio secondo le linee guida del produttore per evitare una diminuzione dell'efficienza del motore e un'eccessiva usura.
Lubrificazione Generale: La corretta lubrificazione di tutte le parti in movimento è fondamentale per ridurre l'attrito, prevenire il surriscaldamento e garantire la longevità del motore.
Motori Diesel vs. Benzina: Principi di Funzionamento
Sebbene condividano principi termodinamici simili, i motori diesel e benzina presentano differenze sostanziali:
Ciclo Termodinamico: I motori diesel si basano sul ciclo Diesel, mentre i motori a benzina sul ciclo Otto.
Accensione: Nei motori diesel, l'accensione avviene spontaneamente per auto-combustione quando il carburante viene iniettato nell'aria compressa e surriscaldata. Nei motori a benzina, l'accensione è comandata da una scintilla prodotta dalla candela.
Avviamento: Sebbene i motori a benzina dipendano dall'impianto elettrico per la scintilla e l'avviamento, anche i motori diesel necessitano dell'impianto elettrico per l'avviamento.
Ambienti Operativi: Motori Terrestri vs. Marini
I motori marini, e in particolare i fuoribordo, affrontano sfide ambientali uniche rispetto ai loro equivalenti terrestri:
Dimensioni: I motori marini possono essere considerevolmente più grandi per spingere imbarcazioni di grandi dimensioni.
Ambiente Aggressivo: L'ambiente marino, con la presenza di sale disciolto nell'acqua, è chimicamente e fisicamente aggressivo, causando corrosione su molte parti metalliche. Questo richiede l'uso di materiali specifici e una manutenzione più attenta.
Tipi di Motori Marini
Oltre ai fuoribordo, esistono altre configurazioni di motori marini:
Motori Entrobordo: Montati all'interno dello scafo, trasmettono il moto all'elica tramite un giunto, riduttori di giri e l'asse dell'elica.
Motori Entrofuoribordo: Combinano un blocco motore di medie-grandi dimensioni collegato stabilmente all'imbarcazione con un gruppo poppiero fuoribordo che ospita le trasmissioni e l'elica.
Considerazioni sull'Elica e la sua Interazione con l'Albero
L'elica è collegata all'albero di trasmissione tramite una rigatura che ne impedisce la rotazione indipendente. Questo legame è fondamentale: quando il motore gira, l'albero motore fa girare l'elica, generando propulsione. Tuttavia, in determinate situazioni, come un arresto improvviso dell'acceleratore, l'elica può generare una resistenza aggiuntiva. Alcuni utenti hanno notato che, lasciando l'elica un istante prima del rumore percepito (potenzialmente legato a un movimento o a un carico anomalo), questa tende a tornare indietro lungo l'asse. Questo comportamento, sebbene non sempre ben compreso, sottolinea l'interazione dinamica tra l'elica, l'albero e le forze idrodinamiche in gioco. La resistenza dell'elica, soprattutto in condizioni di decelerazione rapida, può essere desiderabile se l'obiettivo è fermarsi il prima possibile.
L'Unità di Controllo del Motore (ECU)
Nei motori moderni, l'Unità di Controllo del Motore (ECU) è un componente chiave. Essa monitora e controlla varie funzioni del motore, analizzando dati in tempo reale per ottimizzare il consumo di carburante e le prestazioni complessive. L'ECU funge da collegamento fondamentale tra i componenti elettronici e meccanici del motore fuoribordo.
La comprensione di queste componenti e delle loro interrelazioni è il primo passo per garantire che il tuo motore fuoribordo riceva la cura necessaria per una lunga vita operativa e prestazioni affidabili in ogni condizione.
