Come misurare e determinare il valore dei cavi di potenza: guida pratica e completa

Se stai progettando o rinnovando l’impianto elettrico della tua casa, è fondamentale selezionare la corretta sezione dei cavi elettrici. Questo processo ti permette di garantire non solo l'efficienza dell'impianto, ma anche e soprattutto la sicurezza delle persone e dell'abitazione stessa. Ogni sezione ha le proprie specifiche di impiego, e scegliere quella giusta è una decisione fondamentale.

Perché il dimensionamento dei cavi è importante

Il processo di calcolo è fondamentale quando si tratta di progettare un impianto elettrico. Il dimensionamento ottimale dei cavi è essenziale per assicurare l'efficienza e la sicurezza degli impianti elettrici. Si basa sulla corrente massima tollerata dal cavo. Una delle ragioni principali è la necessità di determinare il numero adeguato di fili di rame in un cavo per adattarsi al passaggio della corrente elettrica. Un aspetto chiave è che bisogna rispettare entrambi i criteri.

Sezioni d'uso comuni e indicazioni pratiche

Sezione 0,5mm²: Questa sezione è adatta per impianti di antifurto allarme casa o per il collegamento di citofoni e videocitofoni. Le sezioni per i cavi altoparlanti vanno benissimo le solite 2.5 e 4 mm, che ti hanno già indicato, per impianti da urlo dove ci sono 500 W a porta si può porre il problema di aumentare ulteriormente la sezione dei cavi. In generale, se non si hanno problemi particolari un cavo di buona sezione dovrebbe bastare ed avanzare.

Caduta di tensione e lunghezza del cavo

Nei casi di linee elettriche con lunghezze standard, come quelle degli impianti civili, le cadute di tensione sono trascurabili. Tuttavia, per le lunghe linee elettriche, è necessario considerare anche la caduta di tensione che potrebbe verificarsi. Verificare che la caduta di tensione calcolata non superi il limite massimo. La lunghezza del cavo e la resistenza elettrica: in un impianto stereo standard, cavi fino a 10-15 metri di lunghezza non presentano degradazioni udibili significative, a patto che la sezione del conduttore sia adeguata alla distanza per non aumentare eccessivamente la resistenza elettrica.

Resistività, sezione e materiali

ρ (lettera greca: ro minuscola) è la resistività elettrica del materiale, misurata in ohm · metro. Di fatto dice che i cavi più corti sono, meglio è; più è grossa la sezione, meglio è. La resistività del rame è 0.017 a 20°C per una sezione di 1 mm² lunga 1 metro. La base di partenza è quasi sempre il rame, ma c’è rame e rame. I prodotti di alta qualità utilizzano espressamente rame privo di ossigeno (OFC - Oxygen Free Copper), che garantisce una purezza strutturale superiore e una minore ossidazione nel tempo. Ancora meglio è il rame argentato, dove uno strato di argento puro viene applicato sul conduttore di rame per sfruttare la superiore conduttività superficiale dell'argento.

Cavi per altoparlanti: gestione della potenza e parametri elettrici

I cavi degli altoparlanti sono come le arterie di un sistema audio. Trasportano i segnali elettrici dall'amplificatore agli altoparlanti. Uno dei fattori chiave nel determinare la gestione della potenza è la sezione del cavo. Il sistema American Wire Gauge (AWG) è comunemente utilizzato per misurare lo spessore dei cavi elettrici, compresi i cavi degli altoparlanti. Generalmente, più basso è il numero AWG, più spesso è il filo. I cavi più spessi hanno meno resistenza, il che significa che possono gestire più potenza senza una significativa perdita di segnale.

Per calcolare la tenuta in potenza di un cavo per altoparlanti, dobbiamo considerare la resistenza del cavo. La resistenza è misurata in ohm (Ω). Puoi trovare la resistenza per piede (o per metro) di un cavo nelle sue specifiche. Diciamo di avere un cavo con una resistenza di 0,1 ohm per piede e che il nostro cavo sia lungo 20 piedi. Successivamente, dobbiamo conoscere la tensione e la corrente nel circuito. Supponiamo che il nostro amplificatore invii una tensione di 10 volt agli altoparlanti. Usando la legge di Ohm, possiamo trovare la corrente: I = V/R. La potenza (P) in un circuito può essere calcolata utilizzando la formula P = V × I.

Nel caso pratico di esempio: supponiamo di avere un sistema audio domestico con un amplificatore in grado di emettere fino a 100 watt per canale e altoparlanti con un'impedenza di 8 ohm. Utilizzando la formula di potenza P = V²/R possiamo trovare la tensione ai capi degli altoparlanti. La corrente che scorre attraverso il circuito è I = V/R. La resistenza totale nel circuito è la somma dell'impedenza dell'altoparlante e della resistenza del cavo. Quindi, R_totale = 8 ohm + 4,5 ohm = 12,5 ohm. La potenza dissipata nel cavo è P_cavo = I² × R_cavo. Quindi, P_cavo = (2,26 amp)² × 4,5 ohm ≈ 23 watt.

Impedenza, abbinamento amplificatore-diffusore e smorzamento

L'impedenza degli altoparlanti viene solitamente misurata in ohm e i valori comuni sono 4 ohm, 8 ohm e 16 ohm. L'amplificatore e gli altoparlanti devono essere abbinati correttamente in termini di impedenza. L'impedenza dei diffusori svolge un ruolo importante nel determinare il calibro ottimale dei cavi per diffusori. La sezione dei cavi sottodimensionata, oltre ad avere perdite, agisce anche sullo smorzamento dell'altoparlante. Per l'impedenza dall'ampli si può settare attorno a 0,05% (se fai la prova tanto non ti varia la sezione del cavo ma solo lo smorzamento totale).

Costruzione dei cavi: trefoli vs conduttore solido e isolanti

Il tipo di costruzione del cavo è fondamentale. Alcuni cavi sono realizzati con più trefoli di filo, mentre altri sono a nucleo solido. I cavi intrecciati sono più flessibili e spesso sono migliori per le applicazioni in cui il cavo deve essere piegato o spostato. La qualità dei materiali utilizzati nel cavo influisce anche sulla sua capacità di gestione della potenza. L'isolamento (o dielettrico) gioca un ruolo altrettanto cruciale. Il PVC, economico e comune, è un isolante mediocre che tende ad accumulare cariche elettriche che influenzano il segnale. Cavi di alto livello utilizzano polietilene, PTFE o materiali rivoluzionari come il Taylon® di Chord Company, che offrono una costante dielettrica molto più stabile al variare della frequenza.

Schermatura e interferenze

Viviamo immersi in un mare di interferenze invisibili provocate da Wi‑Fi, segnali cellulari, Bluetooth e alimentatori switching. Se un tempo la schermatura era riservata ai deboli segnali di segnale (interconnessione), oggi sappiamo che anche i cavi che portano la potenza ai diffusori possono fungere da enormi antenne, captando disturbi che sporcano la purezza del suono. I migliori cavi di potenza sono spesso schermati perché il rumore captato lungo il percorso si somma al segnale utile, appiattendo la scena sonora e rendendo i dettagli confusi.

Connettori, terminazioni e manutenzione

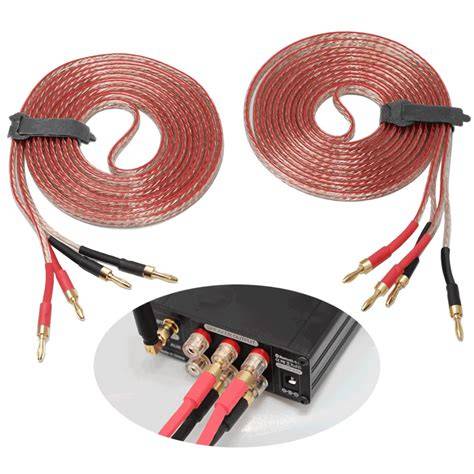

Esistono diversi tipi di connettori: le banane da 4 mm sono il metodo più popolare e pratico, le forcelle (o spade) offrono una tenuta meccanica ferrea, mentre il filo nudo è l'opzione più economica ma meno raccomandabile per impianti di pregio. I connettori di qualità placcati in oro o argento sigillano il punto di contatto, proteggendo i filamenti interni dall'ossidazione. Se siete amanti del fai-da-te, per cavi di alto livello la guida raccomanda la crimpatura professionale. La crimpatura eseguita in fabbrica con attrezzi pneumatici tarati esercita una pressione tale da provocare una quasi-fusione tra il cavo e il connettore; questo collegamento “gas-tight” impedisce all’aria di entrare, prevenendo l’ossidazione.

Sottovalutare la pulizia dei contatti è un errore che può costare caro in termini di prestazioni. Una buona guida ai cavi di potenza raccomanda di scollegare e pulire tutte le connessioni almeno una volta ogni sei mesi. Utilizzare un detergente per contatti specifico permette di rimuovere l’ossidazione e ripristinare la massima conduttività. Ricordate di spegnere sempre tutte le apparecchiature prima di procedere alla pulizia.

Bi-wiring, cavo singolo e posizionamento degli altoparlanti

Molti diffusori moderni presentano quattro morsetti sul retro, uniti da ponticelli metallici. La guida suggerisce però una riflessione pragmatica: a parità di budget, è quasi sempre meglio un cavo singolo eccellente rispetto a due cavi medi in parallelo. Il bi-wiring può aumentare il dettaglio percepito, ma spesso a scapito della coerenza musicale. Se decidete di restare sul cavo singolo con diffusori predisposti per il bi-wiring, assicuratevi di sostituire i ponticelli lamellari di serie con degli spezzoni dello stesso cavo di potenza o con ponticelli aftermarket di alta qualità.

Un aspetto spesso trascurato è il legame tra cablaggio e posizionamento fisico dei diffusori nella stanza. Poiché ogni cavo possiede parametri elettrici (resistenza, capacità e induttanza) leggermente diversi, esso influenzerà la risposta in frequenza percepita. Passare a un cavo più neutro e performante potrebbe richiedere un piccolo aggiustamento della posizione delle casse per ritrovare l’equilibrio ideale nel vostro ambiente d’ascolto.

Strumenti e metodi per misurare il calibro e la qualità dei cavi

Il calibro del cavo dei diffusori si riferisce allo spessore o al diametro del filo. Più alto è il numero AWG, più sottile è il filo. I calibri dei cavi per diffusori più comuni sono 12, 14, 16 e 18. Per la misurazione, si possono usare tabelle di misura del filo, micrometri, calibri a corsoio digitale o misuratori di diametro per fili. Per gli utenti domestici, il metodo più conveniente è l'utilizzo di un calibro a filo; per misure di alta precisione è possibile utilizzare un micrometro o un calibro a corsoio digitale. La scelta del metodo di misurazione dipende dalle esigenze e dagli strumenti di cui si dispone.

Tester per cavi: verifica di continuità, resistenza e isolamento

Come tecnico, ho sempre usato un normale tester per verificare la continuità del collegamento, senza purtroppo, poter fare ulteriori controlli. Il tester si occupa solamente di misurare la bontà del collegamento, non considera quindi l’induttanza in serie e la capacità in parallelo. Per misurare la capacità parassita occorre un capacimetro. Per misurare la qualità di connessione dei nostri cavi ed eventuali falsi contatti, è possibile controllare la resistenza presentata dal cavo, sia dei poli caldi, sia della calza esterna, visualizzando tali valori con l’aiuto di alcuni led. A ogni led corrisponde una fascia di valori ben definiti; eventuali falsi contatti con conseguente aumento della resistenza faranno accendere ulteriori led.

Per la funzione d’isolamento, è possibile visualizzare l’isolamento tra il primo polo caldo, l’eventuale secondo polo e la calza esterna, permettendo di verificare se non vi siano corto circuiti indesiderati. Per raggiungere questo scopo si possono prevedere tre connettori jack stereo, per controllare anche i cavi con due anime e una calza esterna e un selettore a tre scatti, per la selezione del conduttore da testare.

Esempi pratici di risultati del tester

• Esempio di un cavo di potenza: se la normale connessione indica un valore compreso fra dieci Mohm e venti Mohm sul polo caldo, mentre tende ad assumere valori di alcuni Ohm quando lo muoviamo, ci troviamo di fronte a un cavo danneggiato, da non usare.
• Esempio di un cavo di segnale stereo: se la normale connessione indica un valore compreso fra cento Mohm e duecento Mohm tra un polo caldo e l’altro, mentre tende ad assumere valori inferiori al Mohm quando lo muoviamo, ci troviamo di fronte a un cavo danneggiato, da non usare perché cortocircuita i due canali durante il funzionamento.

Schema elettrico e componentistica per un tester avanzato

Analizzando lo schema elettrico, si possono utilizzare due tensioni di riferimento Vx1 e Vx2 che vengono amplificate e poi confrontate tramite una serie di comparatori che comandano i led di lettura. Per chi volesse avventurarsi nella costruzione di un simile tester, è possibile reperire la lista componenti che include operazionali tipo TL074 e TL072, resistenze di precisione, condensatori da 100 nF, led, jack stereo dorati e selettori rotativi e a levetta. La taratura è la parte più delicata per la funzionalità del circuito e per questo motivo occorre adottare resistenze di precisione e connettori di eccellente qualità.

Caratteristiche parassite dei cavi e loro effetti

Un cavo non si può pensare solo come due o più fili che trasportano un segnale dal punto A al punto B, ma come una linea di trasmissione. In ogni cavo abbiamo almeno due conduttori collegati da una conduttanza e una capacità e in ogni conduttore abbiamo una resistenza e un’induttanza in serie. Questi non sono elementi aggiunti, ma sono effetti parassiti determinati dalla costruzione stessa. Trovandoci in banda audio, quindi bassa frequenza, le induttanze parassite in serie Ls1 e Ls2 hanno un effetto trascurabile, come pure la conduttanza Rp. Le resistenze Rs1 e Rs2, hanno invece notevole importanza solamente se ci troviamo sui cavi di potenza, che lavorano con bassissime resistenze di carico (quattro, otto o sedici Ohm).

La capacità parassita Cp ha grande effetto sui cavi di segnale ad alta impedenza poiché taglia le frequenze più alte del pickup. Utilizzando una pedaliera composta di soli pedali true-bypass, occorre sommare la capacità del cavo ingresso, quello d’uscita e ogni singolo ponte tra un pedale e il seguente. Per ovviare a tale inconveniente, si può utilizzare una chitarra o basso con pickup attivi o inserendo un buffer a inizio catena.

Consigli pratici e criteri di scelta

• Scegliere cavi con bassa resistenza, bassa induttanza e bassa capacità.
• Preferire materiali di buona qualità: rame OFC o rame argentato per applicazioni ad alta resa.
• Mantenere lunghezze minime necessarie e simmetriche tra i canali quando possibile.
• Usare terminazioni di qualità (banane, forcelle, crimpature professionali) e pulire i contatti periodicamente.
• Considerare la schermatura dei cavi nei casi in cui vi siano forti interferenze RF ambientali.
• Per sistemi ad alta potenza o subwoofer, prendere in considerazione sezioni maggiori (12 o 10 AWG).

Benvenuti in questa esplorazione dedicata a uno dei componenti più dibattuti, amati e, talvolta, fraintesi dell’intera catena audio. Scegliere i conduttori corretti non è un vezzo da esteti, ma una necessità tecnica imprescindibile. Un cavo per altoparlanti è il ponte attraverso cui passa la vita stessa della registrazione. Molti audiofili, pur possedendo apparecchiature eccellenti, non arrivano mai a sperimentare il vero potenziale del proprio sistema a causa di un cablaggio sottodimensionato o qualitativamente scadente.

Parametro	Effetto
Sezione (mm² / AWG)	Influenza resistenza, gestione potenza, caduta di tensione
Materiale (rame, OFC, rame argentato)	Conduttività, ossidazione, prestazioni in alta frequenza
Isolante (PVC, polietilene, PTFE)	Costante dielettrica, coerenza temporale del segnale
Schermatura	Protezione da RF e rumori ambientali
Connettori (banane, forcelle, crimpatura)	Qualità di contatto, ossidazione, facilità di manutenzione

Questo semplice progetto e queste raccomandazioni vogliono aiutare chi, avendo un certo numero di cavi, desiderasse verificarne il funzionamento prima di un utilizzo intenso o comunque importante, senza incorrere in inopportuni malfunzionamenti. Trovare il giusto equilibrio tra sezione, materiale, costruzione e terminazione è la chiave per ottenere prestazioni affidabili e durature.
