La Guarnitura Tripla Sinistra a Perno Quadro per MTB e City Bike: Guida Completa
La guarnitura è uno dei componenti fondamentali di una bicicletta, responsabile della trasmissione della forza impressa dal ciclista alle ruote. In particolare, la guarnitura tripla sinistra, fissata al perno quadro del movimento centrale, gioca un ruolo cruciale nell'offrire una gamma di rapporti adeguata a diverse condizioni di guida, sia su mountain bike (MTB) che su city bike. Questo articolo esplorerà in dettaglio le caratteristiche, le problematiche comuni e le soluzioni relative a questo componente, con un focus specifico sulle guarniture a perno quadro.

Comprendere la Guarnitura Tripla a Perno Quadro

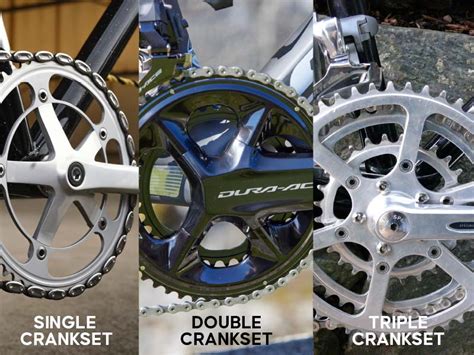

Una guarnitura tripla è caratterizzata dalla presenza di tre corone dentate di dimensioni diverse, montate sulla pedivella. Nel caso specifico di una guarnitura con rapporti 24, 34 e 42 denti, questa configurazione offre una notevole versatilità.
Corona da 24 denti: Questa è la corona più piccola e fornisce il rapporto di trasmissione più basso. È ideale per affrontare salite ripide e terreni tecnici, dove è necessaria una minore forza per pedalare e si cerca di mantenere una cadenza elevata. La marcia bassa offerta da questa corona facilita la progressione anche in condizioni di forte pendenza.
Corona da 34 denti: Questa corona rappresenta un rapporto intermedio, offrendo un equilibrio tra sforzo e velocità. È particolarmente adatta per percorsi pianeggianti o leggermente ondulati, dove si desidera mantenere una velocità costante senza affaticarsi eccessivamente.
Corona da 42 denti: Questa è la corona più grande, che consente di raggiungere velocità più elevate su terreni pianeggianti o in discesa. Richiede una maggiore forza per essere azionata, ma permette di coprire distanze maggiori con ogni pedalata.
La costruzione in acciaio di queste guarniture, come nel caso del modello 24-34-42T, assicura una durabilità e un'affidabilità notevoli. L'acciaio è un materiale robusto, in grado di resistere alle sollecitazioni meccaniche e alle condizioni ambientali avverse, come fango, pioggia e polvere, garantendo una lunga vita utile al componente.
La guarnitura completa di pedivella si collega al movimento centrale della bicicletta tramite il perno quadro. Questo sistema, sebbene classico e diffuso, presenta delle specificità che a volte possono generare problematiche, specialmente su biciclette più datate.
Come regolare il deragliatore anteriore | Manutenzione base per bici da strada
La Pedivella Sinistra e il Perno Quadro: Problematiche Comuni
Una delle problematiche più ricorrenti, specialmente su mountain bike degli anni '90 e su biciclette con un uso intensivo, riguarda il fissaggio della pedivella sinistra al perno quadro del movimento centrale. Il sistema si basa su un incastro conico tra la pedivella e il perno, serrato da un bullone.
Il Problema della "Sfissatura" della Pedivella
Si può verificare che la pedivella sinistra tenda a "sfissarsi" dall'incastro sul perno quadro. Questo accade anche dopo un montaggio apparentemente corretto, che può includere l'inserimento della pedivella sul perno con un martello di gomma e il serraggio del bullone con una forza considerevole. Il sintomo principale di questo problema è il manifestarsi di gioco nella pedivella, seguito dal progressivo svitamento del bullone di fissaggio.
Le cause di questo fenomeno possono essere diverse:
- Usura del Perno Quadro: Il perno quadro del movimento centrale potrebbe essere usurato. Con il tempo e l'uso, le facce coniche del perno possono ammorbidirsi o deformarsi leggermente, compromettendo la tenuta della pedivella.
- Usura del Foro della Pedivella: Allo stesso modo, il foro conico all'interno della pedivella potrebbe essersi allargato o deformato, impedendo un serraggio saldo.
- Problemi al Bullone: Anche se meno comune, un bullone danneggiato o con filettatura rovinata può non garantire un serraggio adeguato.
- Mancanza di Corretto Serraggio: Sebbene si applichi forza, potrebbe non essere sufficiente o distribuita correttamente, soprattutto se ci sono detriti o sporco tra il perno e la pedivella.
Analisi delle Soluzioni Possibili
Quando si presenta questo problema, è naturale chiedersi quali siano le soluzioni praticabili.
Sostituzione del Bullone: La prima e più semplice ipotesi è la sostituzione del bullone di fissaggio. Se i filetti del bullone sono danneggiati, un nuovo bullone potrebbe risolvere il problema. Tuttavia, se la causa è l'usura del perno o della pedivella, anche un bullone nuovo non impedirà lo sfissamento.
Utilizzo di Paste per Filetti: L'uso di paste per filetti (restringenti o frenafiletti) potrebbe essere considerato come una soluzione temporanea o per piccoli giochi. Queste paste aiutano a "incollare" i filetti, aumentando la resistenza allo svitamento. Tuttavia, se il gioco è significativo o l'usura è marcata, la pasta da sola potrebbe non essere sufficiente a garantire una tenuta duratura e sicura.
Riparazione del Foro del Perno Quadro: La domanda se sia possibile "sfilettare il foro del perno quadro" è complessa. In senso stretto, non si "sfiletta" un foro quadro conico. Si potrebbe pensare a operazioni di rettifica o allargamento del foro, ma queste richiedono attrezzature specifiche e competenze elevate, e spesso non portano a risultati ottimali o duraturi per questo tipo di interfaccia.
Sostituzione del Movimento Centrale: In molti casi di usura significativa del perno quadro, la soluzione più affidabile e definitiva è la sostituzione dell'intero movimento centrale. Questo componente, che ospita i cuscinetti e ha il perno quadro integrato, è relativamente economico e la sua sostituzione ripristina l'integrità dell'interfaccia con la pedivella.
L'Incastro Conico e il Ruolo degli Spessori
È importante comprendere il principio dell'incastro conico. Il perno quadro è progettato per essere conico, il che significa che si allarga verso l'esterno. Quando la pedivella viene inserita e il bullone serrato, la pedivella viene "tirata" sul cono del perno, creando una tenuta meccanica molto forte.
Una soluzione proposta per ovviare a un leggero gioco è la creazione di uno spessore posizionato in modo tale che la vite della pedivella non si avviti completamente, ma vada a fare pressione contro la pedivella stessa. Questo spessore dovrebbe permettere alla pedivella di scaricare il suo peso e la forza della pedalata contro la superficie del movimento centrale, anziché fare affidamento unicamente sulla tenuta del bullone. Questa soluzione, tuttavia, è da considerarsi un rimedio di fortuna e potrebbe non essere ideale per un uso gravoso o prolungato, poiché potrebbe non ripristinare completamente la rigidità e la sicurezza dell'accoppiamento.

Manutenzione e Installazione Corretta
Per evitare problemi come quello descritto, una corretta manutenzione e installazione sono fondamentali.
- Pulizia: Prima di montare una pedivella su un perno quadro, è essenziale pulire accuratamente sia il perno che il foro della pedivella da ogni traccia di sporco, grasso vecchio o ossidazione.
- Grasso: Applicare uno strato sottile di grasso specifico per cuscinetti o per assemblaggio su tutto il perno quadro e all'interno del foro della pedivella. Questo non solo facilita il montaggio, ma previene anche il grippaggio e l'usura prematura.
- Serraggio del Bullone: Utilizzare una chiave dinamometrica, se possibile, per stringere il bullone di fissaggio alla coppia specificata dal produttore. Un serraggio eccessivo può danneggiare i filetti o deformare la pedivella, mentre un serraggio insufficiente porta al gioco e allo sfissamento.
- Controllo Periodico: Verificare regolarmente la presenza di gioco nella pedivella. Un piccolo gioco, se trascurato, può rapidamente degenerare in un problema più serio.
Scelta della Guarnitura Adatta
Quando si sceglie una nuova guarnitura, è importante considerare diversi fattori:
- Tipo di Bicicletta: Per MTB e city bike, le guarniture a 3 corone offrono un'ampia gamma di rapporti. Le guarniture più moderne utilizzano sistemi di fissaggio diversi dal perno quadro (come il movimento centrale ISIS, Octalink, o Hollowtech II), che offrono maggiore rigidità e leggerezza. Tuttavia, per biciclette più datate o per chi desidera mantenere un look classico, le guarniture a perno quadro rimangono una scelta valida.
- Materiali: Le guarniture in acciaio sono generalmente più economiche e robuste, mentre quelle in alluminio sono più leggere.
- Compatibilità: Assicurarsi che la nuova guarnitura sia compatibile con il movimento centrale esistente (in questo caso, perno quadro) e con la catena e il deragliatore.
La guarnitura tripla a perno quadro, con i suoi rapporti 24-34-42T, rappresenta una soluzione versatile e duratura per chi cerca prestazioni affidabili su una vasta gamma di terreni, sia per avventure off-road che per spostamenti urbani quotidiani. La comprensione delle sue caratteristiche e delle potenziali problematiche di montaggio, come il fissaggio della pedivella sinistra, è essenziale per garantire un'esperienza ciclistica sicura e piacevole.
