Guarnitura Campagnolo Ultra Torque: installazione passo-passo e consigli pratici

Tra i vari (forse troppi) sistemi di movimenti centrali, un ruolo importante lo ricopre il sistema Ultra Torque di Campagnolo. In questo articolo vedremo come installare una guarnitura di tale standard.

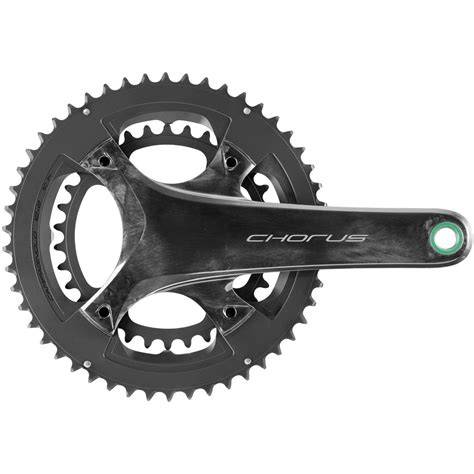

La guarnitura Ultra Torque Campagnolo

Nel sistema Ultra Torque la guarnitura e la pedivella sono dotate di due semialberi brocciati che vanno in battuta tra loro. Il fissaggio viene realizzato tramite una speciale vite che lavora sulla testa del semiperno della pedivella, mantenendo insieme i due componenti.

• Chiave a brugola da 10mm: per agire sulla vite di fissaggio.
• Pinze a becco lungo: per inserire la molla di ritenzione nella calotta destra.

Installare una guarnitura Campagnolo Ultra Torque passo-passo

1. Step 1: Cospargere la vite di frenafiletti
   Spandete delle gocce di frenafiletti sul filetto della vite e poi sporcate l’intero filetto con la mano.
2. Step 2: Inserire la guarnitura
   Inserite la guarnitura nel lato destro della bicicletta, controllando bene che il cuscinetto fissato sul semialbero della guarnitura entri in sede sulla calotta.
3. Step 3: Inserire la molla di ritenzione
   Inserite la molla di ritenzione all’interno dei fori presenti sulla calotta destra, facendo entrare prima un’estremità e poi spingendo la molla stessa con la pinza fino a far entrare la seconda estremità nell’altro foro. Controllate a mano che la guarnitura sia fissata e non possa uscire.
4. Step 4: Inserire la pedivella
   Inserite la pedivella, mandandola in battuta come fatto per la guarnitura. Controllate che i due bracci siano paralleli e opposti, in modo da aver combinato esattamente le brocciature.
5. Step 5: Serrare la vite
   Inserite la vite all’interno della guarnitura con la chiave a brugola da 10mm. Serrate poi la vite (se volete potete usare una chiave dinamometrica a 35Nm).

Vi ricordo che per tutti i gruppi Campagnolo fino al Record (incluso), la vite si avvita in senso orario mentre per il solo gruppo Super Record la vite è in titanio e si avvita in senso antiorario.

Osservazioni utili e controllo finale

Abbiamo visto come installare correttamente una guarnitura Campagnolo Ultra Torque. Controllate a mano che la guarnitura sia fissata bene e che i bracci risultino allineati correttamente per garantire il corretto ingaggio delle brocciature.
