Il Regolatore di Tensione nel Piaggio NRG: Posizione e Funzionamento

Il corretto funzionamento dell'impianto elettrico di uno scooter, come il Piaggio NRG, è fondamentale per garantire prestazioni ottimali e affidabilità. Tra i componenti chiave, il regolatore di tensione gioca un ruolo cruciale nel mantenere la stabilità dell'alimentazione elettrica, proteggendo i vari circuiti da sovratensioni e garantendo la corretta carica della batteria. Identificare la sua posizione e comprendere il suo funzionamento può risolvere una serie di problematiche, dalla ricarica inefficiente della batteria al malfunzionamento delle luci e persino a problemi di prestazioni del motore.

Identificare il Regolatore di Tensione

La ricerca del regolatore di tensione su un Piaggio NRG può presentare alcune sfide, soprattutto per chi non ha familiarità con la componentistica dello scooter. Le informazioni disponibili suggeriscono che in alcuni modelli Piaggio, in particolare quelli più datati come le Vespa senza batteria, il regolatore di tensione è una "scatoletta di alluminio montata all'interno del supporto della ruota di scorta, grande, più o meno, quanto un pacchetto di sigarette". Questo regolatore, per le Vespa senza batteria, è tipicamente a tre contatti.

Tuttavia, per i modelli più recenti e dotati di batteria, come il Piaggio NRG MC3 menzionato in alcune discussioni, la configurazione può differire. Nelle versioni con batteria, il regolatore di tensione è spesso un componente a cinque contatti, e in alcuni casi, può trovarsi in una posizione diversa, potenzialmente integrato o posizionato in prossimità di altri componenti elettrici. Le discussioni tecniche indicano la presenza di un connettore con 8 cavetti colorati associato al regolatore di tensione in alcuni modelli NRG, suggerendo una complessità maggiore rispetto ai sistemi più semplici.

La numerazione dei contatti del regolatore di tensione è un altro aspetto importante per la sua identificazione e per le procedure di test. Una convenzione comune suggerisce di posizionare il regolatore con i contatti rivolti verso l'alto e di partire da sinistra per la numerazione. È altresì utile cercare il simbolo della messa a terra su uno dei cavi, che solitamente indica il contatto di massa. La comprensione dei colori dei cavi in entrata e in uscita è anch'essa fondamentale. Ad esempio, un cavo grigio/blu e uno giallo sono spesso associati all'alimentazione a 12V che arriva al regolatore.

Il Funzionamento del Regolatore di Tensione

Il ruolo primario del regolatore di tensione è quello di stabilizzare la tensione elettrica prodotta dallo statore, convertendo la tensione alternata in corrente continua o regolandola a livelli sicuri per i diversi componenti dello scooter. Lo statore, parte integrante del motore, genera corrente elettrica quando il volano magnetico ruota al suo interno. Nei Piaggio, è comune la presenza di due circuiti separati generati dallo statore: uno destinato all'alimentazione della centralina elettronica e l'altro dedicato all'illuminazione e agli altri servizi (come l'aria automatica).

Il regolatore di tensione riceve in ingresso una tensione alternata generata dallo statore. Questa tensione può variare considerevolmente in base al regime del motore. Il compito del regolatore è quello di "rettificare" questa corrente alternata e di mantenerla entro un intervallo di tensione accettabile, tipicamente intorno ai 12V per la ricarica della batteria e l'alimentazione dei circuiti a corrente continua.

In particolare, il regolatore di tensione assicura che la tensione non superi i limiti massimi, evitando così di danneggiare la batteria, le lampadine dei fari, le frecce e altri componenti elettronici. Allo stesso tempo, deve garantire una tensione sufficiente per caricare la batteria quando il motore è in funzione.

Le discussioni tecniche rivelano che dal regolatore di tensione escono due tipi di alimentazione: una in corrente alternata e una in corrente continua. La tensione continua è generalmente utilizzata per la ricarica della batteria e per alimentare i circuiti che richiedono una tensione stabile, come il cruscotto. La corrente alternata, invece, può essere utilizzata direttamente per alimentare alcuni componenti, come i fari, o per altri scopi specifici del sistema elettrico dello scooter.

Problemi Comuni e Diagnosi

Un regolatore di tensione difettoso può manifestarsi in una varietà di sintomi, che possono essere inizialmente fuorvianti e portare a diagnosi errate. Uno dei problemi più evidenti è la mancata ricarica della batteria. Se la batteria non riceve la giusta tensione dal regolatore, si scaricherà gradualmente, causando difficoltà nell'avviamento del motore e un funzionamento irregolare dei sistemi elettrici.

Le frecce che funzionano in modo irregolare, lampeggiando con velocità anomala o non funzionando affatto, sono un altro segnale di un problema al sistema di ricarica o di stabilizzazione della tensione. Anche il malfunzionamento delle luci, che possono essere troppo fioche o bruciarsi rapidamente, può essere correlato a un regolatore di tensione inefficiente.

È interessante notare come in alcuni casi un problema al regolatore di tensione possa influenzare anche le prestazioni del motore. Sebbene possa sembrare controintuitivo, un'alimentazione elettrica instabile o insufficiente può influire sul funzionamento della centralina elettronica, che gestisce l'iniezione di carburante e la fasatura dell'accensione. Un motore che "scoppietta" o perde potenza, specialmente ai bassi regimi, potrebbe essere indirettamente affetto da un regolatore di tensione difettoso, anche se lo statore e la centralina sono stati recentemente sostituiti.

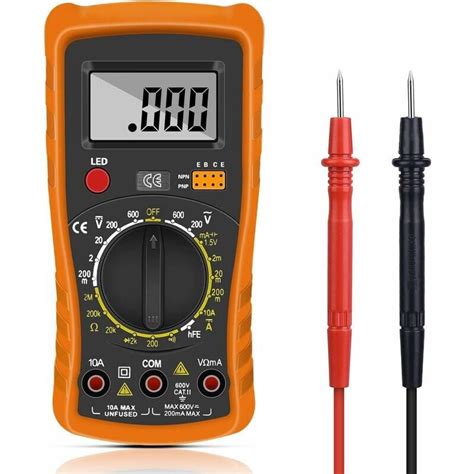

Per diagnosticare un problema al regolatore di tensione, sono necessarie alcune misurazioni con un multimetro. Una procedura comune consiste nel controllare la tensione tra specifici contatti del regolatore e la massa. Ad esempio, misurare la tensione tra il contatto 5 e la massa (contatto 6) dovrebbe fornire un valore di circa 12V.

Un'altra misurazione importante è quella della tensione alternata in ingresso dallo statore, tipicamente tra i contatti 2 e 8 del regolatore. I valori attesi in alternata possono variare, ma dovrebbero essere presenti e stabili. Se le luci funzionano, questo è un buon indicatore che lo statore sta producendo corrente, ma il problema potrebbe risiedere nella sua corretta regolazione o distribuzione.

Un test più approfondito suggerisce di verificare la linea di massa che collega il polo negativo della batteria al regolatore. Un cavo ossidato o un cattivo contatto su questa linea può causare problemi a diversi utilizzatori, incluse le frecce e il sistema di ricarica. La misurazione della tensione tra il filo nero (spesso associato alla massa che arriva al regolatore) e il polo positivo della batteria, con il motore acceso, dovrebbe fornire un valore superiore ai 12V. Se si legge zero, potrebbe indicare un problema di contatto. Al contrario, misurare tra il filo nero e il polo negativo della batteria dovrebbe dare valori molto bassi (millivolt), indicando una buona connessione di massa.

L'Aria Automatica: Un Componente Correlato

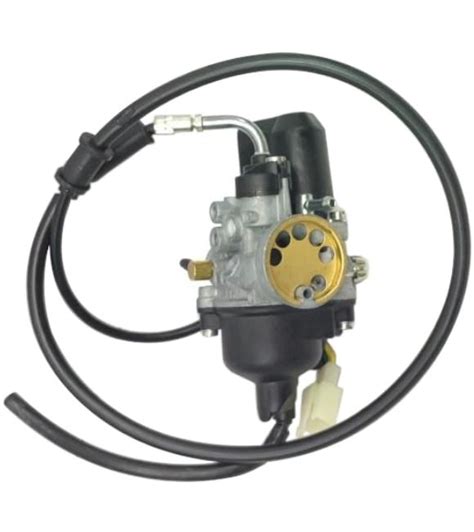

Nel contesto del sistema elettrico del Piaggio NRG, l'aria automatica è un componente che merita una menzione speciale, poiché il suo funzionamento è strettamente legato al circuito delle luci e quindi al regolatore di tensione. L'aria automatica agisce come una valvola termostatica, assistendo l'avviamento a freddo del motore.

Il suo meccanismo interno prevede una resistenza elettrica che viene alimentata quando si accende il motore (e il circuito luci è attivo). Questa resistenza riscalda una cera speciale all'interno di un cilindretto. Quando la cera si fonde, aumenta di volume, spingendo uno spillo che regola l'afflusso di aria al carburatore. Questo processo arricchisce la miscela aria-carburante a freddo, facilitando l'avviamento e il mantenimento del minimo.

Poiché l'aria automatica è collegata al circuito luci, un problema di alimentazione o di regolazione della tensione che influisce su questo circuito può comprometterne il corretto funzionamento, portando a problemi di avviamento a freddo o a un minimo irregolare.

In sintesi, la posizione e il corretto funzionamento del regolatore di tensione sono essenziali per la salute elettrica del Piaggio NRG. Dalla ricarica della batteria all'illuminazione, fino a potenziali ripercussioni sulle prestazioni del motore, questo componente svolge un ruolo insostituibile. Una diagnosi accurata, supportata da misurazioni precise e dalla comprensione dei circuiti elettrici dello scooter, è la chiave per risolvere i problemi e garantire che il proprio NRG funzioni al meglio.
