Velocità Massima Calibrabile: Oltre i Limiti della Meccanica
Il mondo delle alte prestazioni, sia nel settore automobilistico che in quello della riparazione di componenti meccanici complessi, è costantemente alla ricerca di superare i limiti prestabiliti. Nel contesto della riparazione e del bilanciamento dei turbocompressori, questo significa operare a velocità che simulano e superano le condizioni operative reali, garantendo così un risultato finale di qualità impeccabile. La capacità di raggiungere e gestire velocità massime calibrabili è fondamentale per testare e ottimizzare la stabilità e l'efficienza di questi sofisticati dispositivi.
La Sfida del Bilanciamento ad Alta Velocità dei Turbocompressori

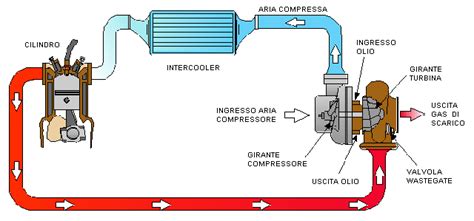

I turbocompressori sono componenti cruciali nei motori moderni, progettati per aumentare la potenza e l'efficienza comprimendo l'aria in ingresso. Il loro funzionamento, tuttavia, implica la rotazione di parti a velocità estremamente elevate. In particolare, l'albero del turbocompressore, una volta superata la soglia dei 50.000 giri al minuto (giri/min), inizia a comportarsi come un rotore "di tipo flessibile". Questo significa che può flettersi in qualsiasi direzione, generando vibrazioni che possono compromettere gravemente il funzionamento e la durata del turbocompressore stesso.
Per ovviare a questo problema, le macchine dedicate al bilanciamento, come l'SBR-10, sono progettate per operare a velocità che raggiungono i valori operativi massimi, fino a 300.000 giri/min. L'obiettivo è eliminare la deflessione dinamica del rotore della turbina. L'SBR-10 simula, durante le prove e l’equilibratura, le stesse condizioni che si verificano durante il funzionamento di un turbocompressore su un’automobile, permettendo di garantire la qualità della riparazione.

SBR-10: Uno Strumento di Precisione per l'Equilibratura
Il cavalletto acceleratore SBR-10 è uno strumento all'avanguardia progettato specificamente per affrontare le sfide del bilanciamento ad alta velocità. La sua applicazione principale è quella di bilanciare l'albero del turbocompressore alle velocità operative, che in alcuni casi possono raggiungere i 300.000 giri/min.
Il primo compito fondamentale dell'SBR-10 è determinare l'intensità e la direzione della deflessione del rotore, identificando in quale periodo e a quali frequenze queste vibrazioni si manifestano. Analizzando queste informazioni, è possibile procedere a un bilanciamento preciso dell'albero del turbocompressore.
Il secondo compito, altrettanto cruciale, è quello di evitare di danneggiare le parti del turbocompressore durante il processo di equilibratura. A questo scopo, il cavalletto di accelerazione è dotato di un sistema idraulico avanzato. Questo sistema crea un "cuneo d'olio" negli spazi tra le parti del turbocompressore, impedendo agli elementi di entrare in contatto tra loro e garantendo una protezione affidabile.

Vantaggi e Caratteristiche Distintive dell'SBR-10
L'efficacia dell'SBR-10 è il risultato di una combinazione di design innovativi e caratteristiche avanzate:
- Sospensione Morbida della Tavola Vibrante: Questa caratteristica consente di ottenere un'elevata sensibilità dell'apparecchiatura, permettendo di rilevare anche le minime vibrazioni.
- Sistema di Montaggio della Cartuccia Versatile: Un sistema di montaggio ben congegnato permette di installare quasi tutti i turbocompressori in funzione, rendendo l'SBR-10 una macchina estremamente popolare nel mercato delle attrezzature per la riparazione dei turbocompressori.
- Adattatori per Diverse Tipologie di Turbocompressori: Gli adattatori inclusi consentono di installare cartucce di vario tipo. Esistono anche adattatori specifici che permettono di bilanciare il turbocompressore con un'alimentazione d'olio inferiore.
- Adattatori in Plastica Protettivi: Gli adattatori in plastica sono progettati per imitare l'alloggiamento della turbina. La loro bassa durezza materiale protegge la ruota della turbina da sfregamenti accidentali causati da errori dell'operatore.
- Facilità di Produzione degli Adattatori: I dispositivi di adattamento sono facili da produrre, il che significa che anche con l'introduzione di nuovi modelli di turbocompressori, è possibile realizzarli o modificarli autonomamente.
- Sistema di Purificazione dell'Olio Idraulico: L'olio del sistema idraulico viene sottoposto a tre stadi di purificazione. Questo garantisce la sicurezza delle parti del turbocompressore e permette di eliminare lo squilibrio senza dover rimuovere la cartuccia dalla macchina, con un notevole risparmio di tempo nella regolazione. La stazione oleodinamica è dotata di un serbatoio da 9 litri.
- Sistema di Bilanciamento Speciale PAK-SBR: Questo sistema offre funzionalità e precisione leader a livello mondiale, frutto di 40 anni di sviluppo ed esperienza applicativa nel settore.
- Misura dello Sbilanciamento in Tempo Reale: La misurazione dello sbilanciamento avviene in tempo reale durante la rotazione, evitando la possibile distruzione della turbina durante il test.
- Rilevamento Vibrazioni Elevato: Le vibrazioni dell'alloggiamento centrale del turbocompressore sono state misurate fino a 10G, il doppio rispetto ai turbocompressori europei.
- Visualizzazione Grafica Dettagliata: L'apparecchiatura fornisce una visualizzazione grafica dell'accelerazione e della fase delle vibrazioni rispetto alla velocità di rotazione durante l'accelerazione della turbina, facilitando un'analisi dei dati semplice e diretta. È possibile la visualizzazione simultanea di due misure su un grafico per un'analisi approfondita delle vibrazioni del turbocompressore.
- Visualizzazione delle Fasi su Grafico a Torta: Questa funzione permette una facile individuazione degli squilibri.
- Database Aggiornabile: Il database dello stand può essere aggiornato manualmente, garantendo un archivio sempre attuale delle turbine.
- Generazione di Rapporti di Bilanciamento: È possibile creare e stampare rapporti di bilanciamento dei rotori per confermare la qualità del bilanciamento e della riparazione effettuata.
- Elevata Immunità ai Disturbi: Il sistema è appositamente progettato per questa applicazione e presenta un elevato livello di immunità ai disturbi, garantendo una trasmissione di alta qualità dei segnali provenienti dal sensore di vibrazione.
L'ALBERO MOTORE | e le sue caratteristiche
Specifiche Tecniche dell'SBR-10
Le specifiche dell'SBR-10 delineano la sua capacità di gestire compiti di alta precisione:
| Parametri | SBR-10 |
|---|---|
| Massa maggiore di un turbocompressore bilanciato | 9 kg |
| Diametro massimo della ruota del compressore | 80 mm |
| Velocità massima raggiungibile del rotore | 300.000 giri/min |
| Pressione richiesta al sistema pneumatico | 0,8 - 1,0 MPa |
| Volume minimo consigliato del ricevitore | 1,0 m³ |
| Dimensioni complessive (lunghezza x larghezza x altezza) | 780 x 1120 x 1274 mm |
| Peso della macchina (circa) | 285 kg |
| Parametri di alimentazione | 380V ± 10%, 3 fasi, 50Hz ± 1 |
| Consumo di energia (non inferiore a) | 1,5 kW |
| Sistema di bilanciamento della macchina | Sistema di misura PAK-SBR |
| Requisiti della fondazione | La macchina viene installata su un pavimento rigido convenzionale in un'officina. |
Un Ecosistema di Supporto Completo
La nostra azienda non si limita a fornire attrezzature all'avanguardia; offriamo una soluzione completa che include assistenza tecnica e formazione al momento dell'acquisto. Disponiamo di un centro di assistenza tecnica dedicato, pronto a rispondere a qualsiasi domanda e fornire supporto per garantire che i nostri clienti ottengano il massimo dalle loro macchine.
Contenuto della Confezione e Personalizzazione
L'equipaggiamento fornito con la macchina è progettato per consentire l'installazione di quasi l'intera gamma di turbine dei produttori moderni, incluse quelle con rotazione a sinistra. È importante sottolineare che l'assistenza e la formazione sono gratuite.
La pagina elenca le caratteristiche del modello base della macchina. Tuttavia, quasi tutti i parametri (diametro, lunghezza, peso, ecc.) della macchina possono essere modificati su richiesta del cliente. Al momento dell'ordine, tutti i parametri della macchina saranno concordati in aggiunta, garantendo una soluzione perfettamente adattata alle esigenze specifiche.
Inoltre, offriamo gratuitamente il calcolo delle tolleranze per lo squilibrio residuo ammissibile in base ai disegni forniti dal cliente.
Oltre il Turbocompressore: La Ricerca della Velocità Massima Calibrabile in Altri Contesti
Il concetto di "velocità massima calibrabile" non è esclusivo del settore della riparazione dei turbocompressori, ma trova riscontro in diverse aree dell'ingegneria e della tecnologia, dove il controllo preciso della velocità è fondamentale per test, sviluppo e sicurezza.
Record di Velocità Automobilistica e Sfide Tecnologiche
Il mondo delle hypercar è un esempio lampante della continua ricerca di velocità massime sempre più elevate. Recentemente, un nuovo limite è stato riscritto nel panorama delle auto ad alte prestazioni, con un'hypercar che ha sfiorato la soglia dei 500 km/h, portando l'asticella della velocità a livelli precedentemente considerati fantascienza. La vettura protagonista di questa impresa ha raggiunto una velocità record di quasi 500 km/h, stabilendo un nuovo primato per le vetture di produzione. La stabilità della vettura è stata sottolineata come un elemento fondamentale, permettendo al pilota di rilasciare il volante a velocità impressionanti.

È interessante notare che, in questo segmento di vetture, anche un piccolo incremento di velocità rappresenta una conquista tecnologica di enorme portata. A tali velocità, ogni chilometro orario in più cambia radicalmente le condizioni operative, rendendo il progresso sempre più difficile man mano che ci si avvicina ai limiti estremi.
Questi traguardi non sono solo dimostrazioni di forza tecnica, ma segnano un punto di svolta nell'evoluzione dell'auto sportiva, dimostrando come i costruttori siano oggi in grado di realizzare vetture che, solo pochi anni fa, sarebbero state considerate irrealizzabili. La corsa verso i 500 km/h, o oltre, testimonia la capacità dell'ingegno umano di superare i limiti fisici con soluzioni sempre più raffinate.
La Fisica Dietro la Velocità Massima
La velocità massima di un veicolo è raggiunta quando la potenza motrice erogata dal motore, al netto delle perdite di trasmissione, si equipara alla potenza resistente, che include le forze aerodinamiche e di rotolamento. In questa condizione di equilibrio, la vettura non è più in grado di accelerare ulteriormente.
La potenza motrice ($P{motrice}$) può essere espressa come:$P{motrice} = P{motore} \times \eta$dove $P{motore}$ è la potenza generata dal motore e $\eta$ è il coefficiente di efficienza della catena cinematica di trasmissione.
La potenza resistente ($P_{resistente}$) è data dalla somma delle forze resistenti moltiplicate per la velocità (P = F * V). Le principali forze resistenti sono:
- Resistenza Aerodinamica: $F{aerodinamica} = \frac{1}{2} \rho V^2 A Cx$dove $\rho$ è la densità dell'aria, $V$ la velocità del veicolo, $A$ la superficie frontale del veicolo e $C_x$ il coefficiente di resistenza aerodinamica.
- Resistenza al Rotolamento: $F{rotolamento} = C{rr} \times N$dove $C_{rr}$ è il coefficiente di resistenza al rotolamento e $N$ è la forza normale (generalmente la massa del veicolo moltiplicata per l'accelerazione di gravità).
- Forze di attrito: Include l'attrito nei cuscinetti e nella trasmissione.
La velocità massima teorica di un veicolo può essere stimata risolvendo l'equazione di equilibrio tra potenza motrice e resistente. Abbassare l'area frontale ($A$) e il coefficiente di resistenza aerodinamica ($C_x$) sono strategie chiave per aumentare la velocità massima.
Strumenti di Test e Sviluppo
Per testare e sviluppare veicoli ad altissime prestazioni in modo sicuro, si utilizzano moderni banchi prova dinamometrici. Questi strumenti permettono di simulare le condizioni di altissima velocità in un ambiente controllato, evitando i rischi associati ai test su strada aperta.
I banchi dinamometrici a rullo singolo a quattro ruote sono particolarmente efficaci, poiché simulano il comportamento di rotolamento della ruota su strada con maggiore fedeltà rispetto ai banchi convenzionali. Questi sistemi consentono di testare componenti come motori, trasmissioni e pneumatici in condizioni reali, misurando prestazioni, consumi, emissioni e carichi aerodinamici.
Un esempio è il banco prova di Bugatti, progettato per simulare velocità fino a 480 km/h, con una potente soffiante che genera flussi d'aria realistici per il raffreddamento del veicolo. L'intero sistema è progettato per garantire la sicurezza dei test e la precisione delle misurazioni.

Limitatori di Velocità: Controllo e Sicurezza
In un contesto diverso ma correlato, i limitatori di velocità sono dispositivi che permettono di impostare un limite massimo di velocità per un veicolo. Questi sistemi, sempre più diffusi, non solo contribuiscono alla sicurezza stradale e alla prevenzione di multe, ma possono anche ridurre i costi di carburante e manutenzione.
I limitatori di velocità moderni possono essere preprogrammati con limiti specifici e, in alcuni casi, possono essere modificati tramite moduli Bluetooth e app dedicate. Funzionalità avanzate includono l'annullamento automatico del limite quando viene rilevato un dispositivo autorizzato (come uno smartphone del proprietario) o la regolazione del limite in base a condizioni specifiche, come l'attivazione delle luci di emergenza per i veicoli di soccorso.
La ricerca della velocità massima, sia essa per stabilire record o per garantire la sicurezza operativa, continua a essere un motore di innovazione tecnologica in svariati settori. Dalla precisione richiesta nel bilanciamento dei turbocompressori, alla spinta verso prestazioni estreme delle hypercar, fino al controllo mirato offerto dai limitatori di velocità, il concetto di "velocità massima calibrabile" rimane un pilastro fondamentale dello sviluppo ingegneristico.
