Il Contachilometri della Vespa ET3: Guida Completa all'Installazione e al Funzionamento

Il contachilometri di una Vespa ET3, così come di altri modelli classici Piaggio, è un componente fondamentale per monitorare la velocità e la distanza percorsa. La sua corretta installazione e funzionamento possono talvolta presentare delle sfide, soprattutto per chi si avvicina per la prima volta alla meccanica di questi storici scooter. Questo articolo si propone di fornire una guida dettagliata, basata sull'esperienza diretta e sulle problematiche comuni, per comprendere come funziona il contachilometri di una Vespa ET3 e come risolvere eventuali intoppi.
La Struttura del Contachilometri Originale
Prima di addentrarci nei dettagli dell'installazione, è utile comprendere la struttura di base del sistema contachilometri di una Vespa ET3. Il sistema si compone principalmente di tre elementi:

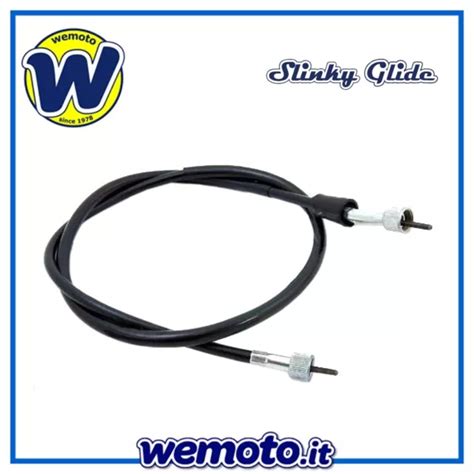

- Il cavo del contachilometri: Questo cavo flessibile, spesso rivestito da una guaina protettiva, trasmette il movimento rotatorio dalla ruota anteriore al quadro strumenti.
- L'ingranaggio (o gli ingranaggi) di trasmissione: Situato nel mozzo della ruota anteriore, questo componente traduce la rotazione della ruota in un movimento rotatorio per il cavo del contachilometri. Nelle versioni più classiche, come quelle della Vespa ET3, possono essere presenti uno o due ingranaggi.

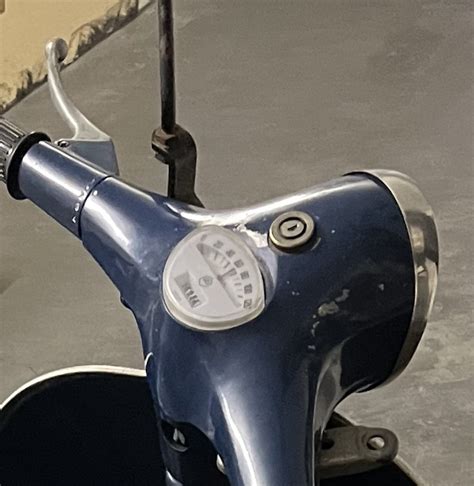

- Il quadro strumenti: Alloggiato nel manubrio, contiene il meccanismo interno del contachilometri vero e proprio, con la lancetta che indica la velocità e il contachilometri parziale e totale.

La Ricerca dei Componenti: Un Accessorio di Pregio
La reperibilità dei componenti specifici per il contachilometri di una Vespa ET3, in particolare per le versioni più classiche come la "4M faro quadro", può essere una sfida. Il cavo dell'ingranaggio e il dado perno mozzo anteriore dentellato sono accessori di pregio per queste versioni, e non sempre si trovano facilmente online o direttamente presso la Piaggio. Alcuni appassionati possiedono questi pezzi, ma non sono disposti a cederli, data la loro rarità. Tuttavia, la ricerca su piattaforme come eBay o presso venditori specializzati in ricambi per Vespa può dare buoni risultati. È anche possibile che ricambi per modelli successivi, come la "Revival" del 1991, siano compatibili, dato che montano uno strumento simile.
Installazione del Cavo del Contachilometri: Un Percorso a Ostacoli
L'installazione del cavo del contachilometri può presentare diverse difficoltà, legate principalmente al passaggio della guaina all'interno della forcella dello scooter.
Metodo 1: Utilizzo di un Cavo Guida
Questo metodo è spesso considerato il più efficace, specialmente se il passaggio della guaina risulta difficoltoso.
- Individuare i fori: Sulla forcella, nella parte anteriore e subito sotto il parafango, si notano due fori: uno più grande e uno più piccolo, attraverso il quale passa solitamente la guaina del freno anteriore.
- Infilare il filo guida: Prendere un normale filo di acciaio (come quelli utilizzati per i cavi del cambio o del freno) e infilarlo nel foro più grande fino a farlo emergere dal manubrio, all'interno del tubo della forcella.
- Passare la guaina: Sfilare il cavo del contachilometri dalla sua guaina. All'interno della guaina vuota, far passare il filo di acciaio precedentemente infilato nella forcella. Questo filo fungerà da guida per la guaina.
- Infilare la guaina: Con delicatezza, iniziare a infilare la guaina del contachilometri nel tubo della forcella, seguendo il filo guida, fino a quando non uscirà dal foro grande vicino al parafango.
- Inserire il cavo: Sfilare il filo di acciaio utilizzato come guida. Successivamente, dopo averlo ben ingrassato, infilare il cavo del contachilometri nella guaina.

Metodo 2: Smontaggio della Parte Superiore
Un altro approccio prevede di smontare la parte superiore del quadro strumenti:
- Sfilare il cavo dalla guaina: Rimuovere il cavo del contachilometri dalla sua guaina.
- Rimuovere la testa: Svitare la parte in alluminio superiore del quadro strumenti, quella con la ghiera a vite per il fissaggio.
- Infilare la guaina: Ora si ha la guaina grigia libera del cavo e della testa. Infiilarla dal foro più grande presente nella forcella, partendo da sotto.
- Riassemblare: Riavvitare la testa con la ghiera, reinserire il cavo del contachilometri e completare il montaggio.
È importante notare che in alcuni punti il passaggio della guaina potrebbe essere difficoltoso, richiedendo pazienza e delicatezza per evitare di danneggiare i componenti.
L'Importanza degli Ingranaggi di Trasmissione
Perché il contachilometri funzioni, è essenziale che siano presenti e correttamente montati gli ingranaggi di trasmissione nel mozzo anteriore.
Identificazione degli Ingranaggi:
Per verificare la presenza degli ingranaggi, è possibile svitare il tappo situato nella parte opposta a quella dove si trova la piastrina di fissaggio del cavo. Se gli ingranaggi sono presenti, saranno visibili immediatamente.
Smontaggio del Tappo e della Piastrina:
In alcuni casi, per accedere agli ingranaggi o per rimuovere il gommino di protezione, potrebbe essere necessario rimuovere una piastrina metallica.
- Rimuovere il gommino: Se presente, il gommino di protezione va rimosso. In alcuni casi, questo gommino potrebbe essere invecchiato e indurito, rendendo difficile la rimozione senza danneggiarlo. È consigliabile spruzzare un prodotto sbloccante (come lo Svitol) e lasciarlo agire. Se non cede, è meglio non forzare per evitare rotture che potrebbero causare la perdita di frammenti nel mozzo.
- Rimuovere la piastrina: Svitare il bulloncino da 8 mm che fissa la piastrina. Una volta rimosso il bulloncino e la piastrina, si avrà accesso al gommino e, potenzialmente, agli ingranaggi sottostanti.
La "Vitona" e il Montaggio degli Ingranaggi:
Per accedere agli ingranaggi, specialmente a quello più interno, potrebbe essere necessario svitare una grande vite con testa a fessura, definita dagli appassionati "vitona".
- Svitare la "vitona": Questa "vitona" si svita in senso antiorario. Potrebbe essere necessario un grande cacciavite a taglio. In casi di filettatura bloccata, si può provare a dare dei colpi decisi sulla testa del cacciavite per "sbloccare" la filettatura.
- Montaggio degli ingranaggi:
- Ingranaggio grande: Questo va montato al posto del bullone di fissaggio del perno del mozzo. Si trova al di sotto del tappo rotondo in gomma, sulla parte destra del mozzo, parallelo alla ruota.
- Ingranaggio piccolo (rosso): Questo va infilato nel buco chiuso dalla "vitona". Richiede pazienza per essere inserito correttamente. Una volta montato, è fondamentale avvitare la "vitona" prima di far girare la ruota per evitare danni.
montaggio contachilometri vespa - Vespe tutorial
Risoluzione dei Problemi Comuni
Durante l'installazione o l'utilizzo, possono sorgere diversi problemi:
- Contachilometri che non funziona: La causa più probabile è l'assenza o il malfunzionamento degli ingranaggi di trasmissione. Verificare la loro presenza e il loro stato.
- Lancetta che "impazzisce": Nei tachimetri datati, è normale riscontrare un certo "gioco" nella lancetta, che può portare a oscillazioni o a un movimento non perfettamente lineare. Se la lancetta salta in modo eccessivo (ad esempio, da 20 a 50 km/h e poi di nuovo a 20), potrebbe indicare un problema al meccanismo interno del tachimetro stesso, un cavo usurato o ingranaggi non perfettamente allineati. In alcuni casi, un cavo nuovo e un corretto ingrassaggio possono risolvere il problema. Se il contachilometri parziale/totale continua a contare correttamente, il problema è principalmente estetico o legato alla precisione della lettura istantanea della velocità.
- Difficoltà nello smontaggio di viti o bulloni: L'età dei componenti può portare a ossidazione e indurimento. L'uso di prodotti sbloccanti e di attrezzi adeguati è fondamentale. In assenza degli attrezzi giusti, è consigliabile acquistarli per evitare di danneggiare ulteriormente i pezzi.
- Danni ai componenti: La fretta o la mancanza di attrezzi adeguati possono portare alla rottura di gommini, viti o persino del quadro strumenti. Procedere con calma e metodo è la chiave.
Un Accessorio di Pregio Funzionale
Nonostante le possibili "danze" della lancetta, il contachilometri di una Vespa ET3 (e modelli simili) è considerato un accessorio di pregio proprio per la sua capacità di fornire informazioni sulla velocità e sulla distanza percorsa. La sua installazione, sebbene a volte complessa, è un passaggio gratificante per ogni appassionato che desidera riportare il proprio scooter alla piena funzionalità. La capacità di memorizzare i dati e, in alcuni modelli più moderni, di funzionare a 12V AC/DC senza batterie, lo rende un componente ancora attuale e apprezzato. Per i modelli più datati, la ricerca dei ricambi originali, seppur ardua, aggiunge un valore intrinseco al restauro e alla manutenzione della propria Vespa classica.
