Smontaggio e Manutenzione del Mozzo Ruota Libera Shimano Deore: Una Guida Dettagliata

La manutenzione del proprio mezzo a due ruote è un aspetto fondamentale per garantirne la longevità e le prestazioni ottimali. Tra i componenti che richiedono maggiore attenzione, il mozzo ruota libera Shimano Deore, in particolare il suo corpetto, merita una disamina approfondita. Questo articolo si propone di guidare il ciclista, dal principiante all'esperto, attraverso le procedure di smontaggio, pulizia e rimontaggio, fornendo consigli pratici e affrontando problematiche comuni.

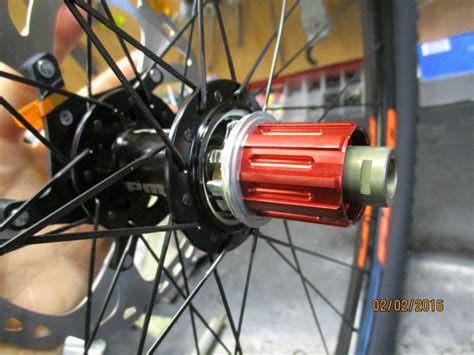

Comprendere l'Anatomia di una Ruota Libera Shimano

Prima di addentrarci nelle procedure di smontaggio, è essenziale comprendere la struttura di una ruota libera Shimano. Il corpetto ruota libera è il componente che ospita il meccanismo di ingaggio e disingaggio della pedalata. È fissato al mozzo tramite un perno interno. Il corpetto stesso è dotato di denti che si agganciano a delle scanalature presenti sul mozzo, permettendo così la trasmissione della forza motrice alla ruota. Quando non si pedala, delle molle interne impediscono ai denti di ingranare con le scanalature, consentendo alla ruota di girare liberamente senza che il corpetto segua il movimento. La ruota libera è particolarmente esposta agli agenti esterni come fango, acqua e polvere, che possono infiltrarsi, contaminare il lubrificante e causare usura precoce dei componenti, in particolare dei "cani" (i nottolini di ingaggio) e della cremagliera.

Quando Intervenire sulla Ruota Libera?

Diversi segnali indicano la necessità di intervenire sulla ruota libera Shimano Deore. Tra i più comuni vi sono:

• Rumori di cigolio o scricchiolio: Un cigolio continuo proveniente dal mozzo durante la rotazione della ruota è spesso sintomo di lubrificazione insufficiente o di usura. Questo può essere causato dal dilavamento del grasso in condizioni d'uso gravose, come fango e pioggia.
• Gioco eccessivo nel corpetto: Se, mettendo in rotazione la ruota, si nota che il corpetto "balla" o si sposta lateralmente, ciò indica un problema di gioco o di centratura del mozzo.
• Rumore di "sabbia" o "grattugiamento": Un suono simile a quello della sabbia che scorre all'interno del mozzo durante la rotazione suggerisce che sporcizia e detriti si sono infiltrati nella ruota libera, contaminando il lubrificante e iniziando a consumare i denti di aggancio.

In generale, una revisione annuale della ruota libera, comprendente smontaggio, pulizia, lubrificazione e serraggio corretto, è raccomandata per mantenere il componente in perfette condizioni e prolungarne significativamente la vita utile.

Attrezzatura Necessaria e Preparazione

La revisione di una ruota libera Shimano Deore è una procedura relativamente semplice, resa tale dalla semplificazione dei mozzi moderni e dalle tolleranze di lavorazione elevate. Tuttavia, è fondamentale disporre dell'attrezzatura adeguata e prestare molta attenzione a non perdere i piccoli componenti, in particolare le sfere dei cuscinetti.

L'attrezzatura tipicamente necessaria include:

• Chiavi a brugola da 5mm: Per lo smontaggio dei controdadi.
• Chiave a brugola da 14mm: Questa è una chiave specifica, talvolta chiamata "chiave per ruota libera", necessaria per svitare il corpetto. Non è una comune chiave a brugola e potrebbe richiedere una visita presso ferramenta specializzate.
• Chiave per coni (tipicamente da 17mm): Per la regolazione dei coni e dei controdadi.
• Bacinella magnetica o in plastica: Indispensabile per raccogliere le sfere dei cuscinetti una volta smontato il mozzo, evitando che si disperdano.
• Sgrassatore per biciclette: Per una pulizia efficace dei componenti.
• Grasso per mozzi: Per la lubrificazione dei cuscinetti e delle sedi.
• Olio minerale Shimano per freni (opzionale): Può essere utilizzato per lubrificare la parte posteriore della ruota libera e prevenire cigolii.
• Cacciavite a punta magnetizzata: Utile per posizionare con precisione le sfere dei cuscinetti.
• Stracci puliti: Per la pulizia e l'asciugatura dei componenti.
• Morsa (opzionale): Può essere utile per bloccare il mozzo durante lo smontaggio di parti particolarmente serrate.

Prima di iniziare, è consigliabile lavorare in un'area ben illuminata e ordinata. L'utilizzo di un vecchio mozzo "didattico", come quello descritto da alcuni utenti, può essere un ottimo modo per familiarizzare con le procedure senza il rischio di danneggiare componenti funzionanti.

Procedura di Smontaggio e Manutenzione Passo Passo

Seguendo una sequenza logica, è possibile effettuare una revisione completa della ruota libera Shimano Deore.

Step 1: Rimozione delle Ruote dal Telaio

Iniziare rimuovendo la ruota dal telaio della bicicletta.

Step 2: Smontaggio del Mozzo (Lato Trasmissione)

Se si lavora su un mozzo posteriore, è necessario iniziare dal lato della trasmissione.

• Rimozione del corpetto ruota libera: Come descritto da alcuni utenti, il corpetto ruota libera è spesso fissato al mozzo tramite un perno interno. In alcuni casi, per estrarre il corpetto insieme all'asse, potrebbe essere necessario svitare i coni da entrambi i lati dell'albero. Un passaggio chiave è lo smontaggio del corpetto ruota libera. Inserire la chiave a brugola da 14mm all'interno della ruota libera e svitarla in senso antiorario. Se il perno è eccessivamente serrato, si può utilizzare un tubo per aumentare il braccio della leva o bloccare il mozzo in morsa, proteggendolo con stracci di cotone. Una volta allentato, rimuovere il corpetto facendo attenzione a non perdere la rondella posteriore.

  Nota importante: Alcuni utenti hanno riscontrato difficoltà nell'inserire la chiave da 14mm a causa dello spazio ristretto. Se il "dado" presenta una forma non perfettamente rotonda per la chiave, ma lo spazio è troppo limitato per farci passare la chiave, e le pinze non offrono una presa sufficiente, si può considerare l'uso di un estrattore specifico o, in casi estremi, consultare un meccanico esperto.

Step 3: Smontaggio del Mozzo (Lato Opposto alla Trasmissione)

Successivamente, procedere con lo smontaggio dal lato opposto alla trasmissione.

• Rimozione delle sfere: Utilizzare la calamita per rimuovere tutte le sfere del cuscinetto, sia dal lato sinistro che dal lato destro del mozzo. È cruciale mantenere le sfere di ciascun lato separate, poiché potrebbero avere dimensioni leggermente differenti o richiedere un numero specifico di elementi. Alcuni mozzi presentano sfere libere su un lato e ingabbiate sull'altro.
• Rimozione dell'asse: Sfilare l'asse dal mozzo. In molti casi, l'asse estrarrà con sé il corpetto ruota libera.

Step 4: Pulizia Approfondita

Una volta smontati i componenti, procedere con una pulizia meticolosa.

• Sgrassaggio: Utilizzare abbondante sgrassatore per rimuovere grasso vecchio, sporco, polvere e tracce di ossidazione da tutti i componenti, inclusi il mozzo, l'asse, il corpetto, i coni, i controdadi e le sfere.
• Controllo dei componenti: Ispezionare attentamente ogni pezzo. Verificare che l'asse non sia piegato, che le sfere non presentino segni di usura eccessiva o che non ne manchi qualcuna. Controllare anche l'integrità del corpetto ruota libera, assicurandosi che i denti non siano danneggiati. In caso di componenti usurati o danneggiati, sarà necessario acquistarne i ricambi presso un rivenditore di fiducia.

Step 5: Rimontaggio della Ruota Libera

Il rimontaggio richiede precisione e attenzione.

• Lubrificazione del perno: Ingrassare il perno che fissa la ruota libera.
• Posizionamento della ruota libera: Posizionare il corpetto ruota libera sul mozzo, assicurandosi di inserire prima la rondella posteriore, se presente.
• Serraggio del corpetto: Infilare il perno all'interno della ruota libera e serrarla con la chiave a brugola da 14mm. Shimano raccomanda una coppia di serraggio elevata, fino a 50Nm. È quindi necessario serrare con forza. Per eliminare eventuali cigolii persistenti, si può bagnare la parte posteriore del corpetto con qualche goccia di olio minerale Shimano per freni.
• Verifica del corpetto: Far ruotare il corpetto per assicurarsi che giri fluidamente, senza rumori e senza gioco eccessivo.

Step 6: Rimontaggio delle Sfere e dell'Asse

• Ingrassaggio delle sedi: Ingrassare le sedi delle sfere su entrambi i lati del mozzo.
• Inserimento delle sfere: Utilizzando un cacciavite a punta magnetizzata, inserire le sfere una per una nelle loro sedi.
• Copertura con grasso: Una volta posizionate tutte le sfere, coprirle nuovamente con uno strato di grasso per mozzi.
• Inserimento dell'asse: Sporcare di grasso l'asse e infilarlo nel mozzo, iniziando dal lato della trasmissione.

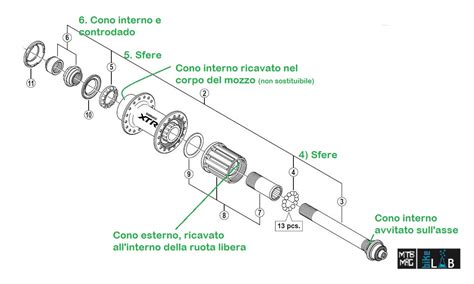

Step 7: Regolazione dei Coni e dei Controdadi

Questa è una fase cruciale per garantire la scorrevolezza del perno e l'assenza di gioco.

• Inserimento del controdado sinistro: Avvitare il controdado sinistro fino a farlo battere contro il mozzo.
• Regolazione: Inserire la chiave a brugola da 5mm nell'estremità destra dell'asse e, utilizzando la chiave per coni da 17mm, serrare il controdado fino a eliminare il gioco trasversale del perno, mantenendo al contempo una rotazione fluida.
• Verifica della rotazione: Far girare il perno a mano e regolare la tensione fino a ottenere un movimento libero ma senza giochi.
• Rimontaggio del controdado sinistro: Avvitare il controdado sinistro, mantenendo ferma la regolazione con la chiave da 17mm mentre si stringe il controdado con la chiave a brugola da 5mm.
• Controllo finale: Ricontrollare la rotazione del perno per assicurarsi che il serraggio dei controdadi non abbia aumentato l'attrito o causato giochi.

Step 8: Pulizia Finale

Completare la procedura con una pulizia finale di tutto il mozzo, rimuovendo eventuali eccessi di grasso o olio idraulico fuoriusciti durante il rimontaggio.

Problematiche Comuni e Soluzioni

Durante il processo di smontaggio e rimontaggio, è possibile incontrare diverse problematiche.

• Perdita di centratura: Se, durante lo smontaggio, si sono svitati i coni da entrambi i lati dell'albero, la centratura della ruota potrebbe andare persa. Il rimontaggio corretto dei coni e dei controdadi, come descritto negli step precedenti, è fondamentale per ripristinare la centratura e garantire una rotazione fluida e priva di giochi.
• Difficoltà nello svitare parti: Come accennato, alcune parti, come il corpetto ruota libera, possono essere particolarmente serrate. L'uso di leve aggiuntive o di una morsa può essere d'aiuto.
• Componenti difficili da reperire: Se si riscontrano coni consumati o altri componenti danneggiati, la loro reperibilità potrebbe essere una sfida. La conoscenza della sigla del pezzo (spesso reperibile dai manuali Shimano in formato PDF) è un primo passo. La ricerca online, tuttavia, può essere complicata, specialmente per chi non ha familiarità con i siti in lingua inglese. In questi casi, il supporto di un rivenditore di fiducia o di un meccanico esperto è prezioso.

Considerazioni Finali

La manutenzione del corpetto ruota libera Shimano Deore, sebbene possa sembrare complessa, è in realtà una procedura accessibile a molti ciclisti con un po' di pazienza e gli strumenti giusti. La chiave del successo risiede nella meticolosità durante lo smontaggio, nella pulizia accurata e nella precisione durante il rimontaggio e la regolazione. Seguendo attentamente questi passaggi, è possibile mantenere il proprio mozzo in condizioni ottimali, prevenire costosi danni e godere appieno della felicità sui pedali, un principio che anima la passione per la meccanica della bicicletta, senza dogmi e pregiudizi.
