Lo Schema Elettrico della Moto: Guida Completa per la Comprensione e la Manutenzione

L'impianto elettrico di una motocicletta è il sistema vitale che ne permette il funzionamento. Senza un impianto elettrico efficiente, la moto semplicemente non si muove. È quindi fondamentale possedere una conoscenza di base su concetti come watt, volt, ampere e ohm per affrontare con successo eventuali problematiche e per effettuare una manutenzione corretta. Questo articolo si propone di chiarire questi concetti e di demistificare l'argomento dell'impianto elettrico, rendendolo accessibile anche ai meno esperti.

I Fondamenti dell'Elettricità Motociclistica: Ohm, Volt, Ampere e Watt

Per comprendere appieno il funzionamento di un circuito elettrico, è utile ricorrere a un'analogia con il flusso dell'acqua in un tubo.

• Resistenza (Ohm - Ω): Paragonabile al diametro e alla rugosità interna del tubo, la resistenza elettrica indica quanto un conduttore si oppone al passaggio della corrente. Un cavo più spesso e corto offre minore resistenza, mentre un cavo sottile e lungo ne offre maggiore. La resistenza è misurata in Ohm (Ω) ed è indicata con il simbolo R. Un'elevata resistenza può causare surriscaldamento del cavo, con il rischio di danneggiare l'isolamento e provocare incendi. Per prevenire ciò, vengono utilizzati i fusibili, componenti che interrompono il circuito in caso di sovraccarico, proteggendo così la batteria e gli altri componenti elettrici.



  È cruciale assicurarsi che i contatti (morsetti, connettori) siano sempre puliti e privi di corrosione. Morsetti isolanti e connettori di derivazione, sebbene pratici, tendono ad aumentare la resistenza e a non garantire connessioni stabili e resistenti alle vibrazioni. I cavi di massa devono avere la stessa qualità dei cavi positivi per garantire un ritorno di corrente efficiente.

• Tensione (Volt - V): Corrisponde alla pressione dell'acqua che spinge il flusso. In termini elettrici, la tensione è la differenza di potenziale tra il polo negativo e quello positivo di una sorgente di corrente, come la batteria. Viene misurata in Volt (V) e indicata con il simbolo U. Quando la differenza di potenziale si annulla, come in una batteria scarica, il flusso di corrente cessa. Per ristabilire la tensione e permettere il flusso di corrente, intervengono il caricabatteria o, più comunemente, l'alternatore del veicolo. L'alternatore genera tensione sfruttando il movimento rotatorio di una bobina elettrica all'interno di un campo magnetico.

• Intensità di Corrente (Ampere - A): Rappresenta la quantità di acqua che scorre attraverso il tubo in un dato intervallo di tempo. L'intensità di corrente, misurata in Ampere (A) e indicata con il simbolo I, quantifica il numero di elettroni che attraversano una sezione del conduttore in un certo lasso di tempo.

• Potenza (Watt - W): È la quarta grandezza fondamentale per descrivere un circuito elettrico e l'efficienza di un'utenza. La potenza, misurata in Watt (W) e indicata con il simbolo P, è il risultato della moltiplicazione tra tensione e intensità di corrente (P = U x I).

La relazione tra queste tre grandezze fondamentali (tensione, intensità di corrente e resistenza) è descritta dalla Legge di Ohm:

• R = U / I
• I = U / R
• U = R x I

Se si conoscono due di questi valori, è sempre possibile calcolarne il terzo. Analogamente, conoscendo due tra potenza, tensione e intensità di corrente, è possibile calcolare la terza grandezza:

• P = U x I
• I = P / U
• U = P / I

I Circuiti Elettrici Fondamentali della Moto

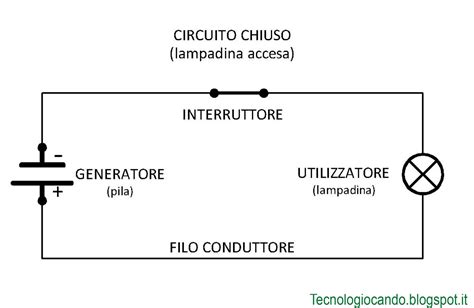

Un circuito elettrico è completo e permette il flusso di corrente solo quando è "chiuso". Sulla maggior parte delle motociclette, i circuiti sono di tipo monofase: un cavo collega il polo positivo della batteria all'utenza (ad esempio, una lampadina) tramite un interruttore (come il blocchetto di accensione). Il ritorno della corrente, il cosiddetto "circuito di massa", avviene attraverso il telaio metallico del motore, collegato al polo negativo della batteria. Quando l'interruttore di accensione è su "off", la batteria viene disconnessa dai circuiti, impedendo l'utilizzo delle utenze.

L'impianto elettrico di una moto è suddiviso in diversi circuiti essenziali per la circolazione stradale:

• Circuito di Ricarica: Responsabile di alimentare la batteria tramite l'alternatore e il regolatore di tensione/raddrizzatore.

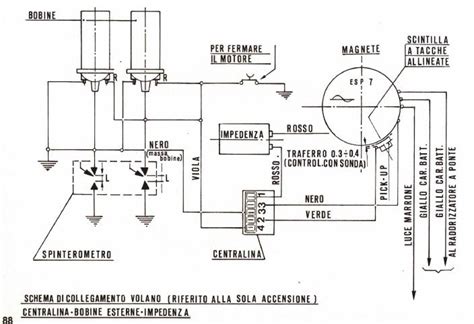

• Circuito di Accensione: Alimenta l'unità di controllo, le bobine e le candele, garantendo la combustione.
• Circuito Luci: Fornisce energia al faro anteriore, alla strumentazione e alla luce posteriore.

A questi si aggiungono circuiti specifici per funzioni quali:

• Luci dei freni (azionabili dagli interruttori sui comandi freno anteriore e posteriore).
• Indicatori di direzione (frecce).
• Clacson.
• Spie di controllo.

Le motociclette moderne integrano ulteriori circuiti per sistemi complessi come:

• Gestione del raffreddamento a liquido (termostato e ventola).
• Centraline elettroniche per l'iniezione e la gestione del motore, con relativi sensori.
• Sistemi di assistenza alla frenata (ABS).

Per ottimizzare il cablaggio e semplificare l'integrazione di componenti aggiuntivi, molte moto recenti utilizzano la tecnologia CAN-BUS. Questa innovativa soluzione collega i vari componenti elettrici a una linea dati comune attraverso brevi cablaggi secondari.

Strumenti Essenziali per Diagnosi e Manutenzione

Un impianto elettrico malfunzionante può manifestarsi con cavi danneggiati, isolamento compromesso, connessioni di scarsa qualità o bagnate. Questi problemi possono portare a cortocircuiti o a correnti di fuga. Una corrente di fuga, pur essendo debole, può scaricare lentamente la batteria a veicolo spento. I cortocircuiti, invece, sono più evidenti e spesso causano l'intervento dei fusibili.

Per identificare con precisione la causa di questi guasti, sono indispensabili specifici strumenti di controllo e verifica:

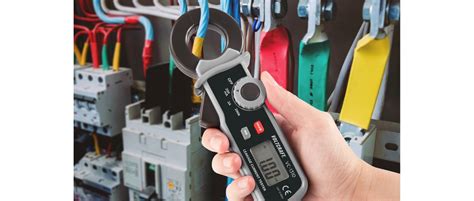

• Tester per Circuiti Elettrici: Questo strumento è in grado di rilevare e misurare le correnti continue. Utilizzando adattatori specifici per fusibili (mini e standard), è possibile individuare correnti di fuga anche a circuito spento. Basta rimuovere un fusibile, inserire l'adattatore al suo posto, collegare il tester e leggere il valore indicato.



• Multimetro: Uno strumento estremamente versatile, fondamentale per diagnosticare guasti e misurare diverse grandezze elettriche. Con un multimetro è possibile verificare la tensione della batteria, la resistenza di cavi e componenti, l'intensità di corrente e molto altro. Molti multimetri vengono venduti con manuali d'uso specifici per motocicli, ricchi di esempi pratici che semplificano notevolmente la ricerca dei guasti.

• Lampada di Prova (Tester Multifunzione a LED): Ideale per verificare rapidamente se un componente riceve corrente o se una linea di alimentazione è interrotta. È uno strumento indispensabile in ogni cassetta degli attrezzi. Il cavo di massa del tester va collegato a un punto di massa del veicolo (come una vite del motore pulita o il polo negativo della batteria), mentre la sonda viene appoggiata sul terminale positivo del componente da controllare. Se la lampada rimane spenta, significa che il componente non è alimentato e la linea di alimentazione va ispezionata per interruzioni. Se la lampada si accende, l'alimentazione è presente e il problema potrebbe risiedere nel componente stesso.

Ulteriori cause di malfunzionamento possono includere cavi corrosi con elevata resistenza interna, blocchetti di accensione e interruttori usurati che non conducono più adeguatamente la corrente, guasti all'alternatore o ai relativi collegamenti, e regolatori di tensione difettosi che causano sovraccarico della batteria. Anche le spazzole di carbone usurate del motorino d'avviamento possono provocare problemi.

Per approfondire ulteriormente questi argomenti, si consiglia la lettura di guide specifiche sulla manutenzione degli impianti elettrici ed elettronici delle motociclette.

Nota: Le procedure di manutenzione fai-da-te descritte sono di carattere generale e potrebbero non essere applicabili a tutti i veicoli o a componenti specifici. Le condizioni operative e ambientali possono variare notevolmente.
