Variatori di Frequenza e la Messa a Terra: Una Guida Completa per un Funzionamento Sicuro ed Efficiente

I variatori di frequenza, noti anche come convertitori di frequenza, sono componenti fondamentali nell'automazione industriale moderna, permettendo un controllo preciso e una gestione efficiente dei motori elettrici. La loro capacità di regolare la velocità di rotazione e, di conseguenza, il consumo energetico, li rende indispensabili in una vasta gamma di applicazioni. Tuttavia, con l'aumentare della loro diffusione, emerge con crescente importanza la necessità di comprendere a fondo gli aspetti legati alla loro installazione, in particolare la corretta messa a terra, per garantire sicurezza, affidabilità e conformità agli standard.

Comprendere il Variatore di Frequenza: Cos'è e Come Funziona

Un variatore di frequenza (VFD) è un dispositivo elettronico situato tra il motore elettrico e la sua alimentazione. La sua funzione primaria è quella di regolare la velocità di rotazione del motore, modificando la frequenza e l'ampiezza della tensione di alimentazione. Questo permette di adattare le prestazioni del motore alle esigenze specifiche di un'applicazione o di un processo produttivo, ottimizzando l'efficienza energetica e migliorando il controllo.

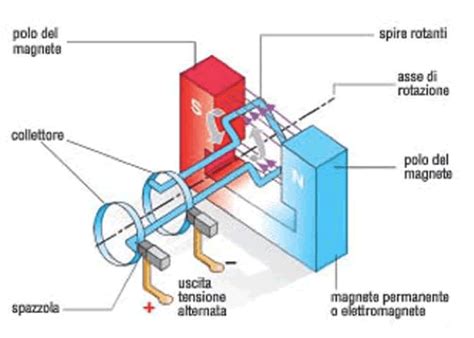

Il funzionamento di un variatore di frequenza si basa sulla conversione della corrente alternata (CA) della rete elettrica in corrente continua (CC) e, successivamente, sulla riconversione di questa corrente continua in corrente alternata con parametri di tensione e frequenza variabili. Questo processo avviene attraverso diverse fasi:

• Raddrizzatore: Questa sezione del VFD, spesso realizzata con un ponte di diodi, riceve la tensione alternata dalla rete elettrica e la converte in corrente continua.
• Circuito Intermedio (DC Link): La corrente continua generata dal raddrizzatore viene livellata e stabilizzata tramite condensatori. Questo stadio funge da "buffer" energetico.
• Inverter: Questa è la parte cruciale del VFD, responsabile della conversione della corrente continua del circuito intermedio in una tensione alternata a frequenza e ampiezza variabili. Per fare ciò, utilizza componenti semiconduttori di potenza, come i transistor IGBT (Insulated Gate Bipolar Transistor), che generano impulsi di tensione in modo controllato.

La capacità di un VFD di regolare in modo continuo la velocità di un motore, partendo da zero fino alla velocità nominale o addirittura superiore, rappresenta un vantaggio significativo rispetto all'alimentazione diretta dalla rete, che impone una velocità fissa determinata dalla frequenza di rete e dal numero di poli del motore. Inoltre, i VFD consentono di modificare facilmente la direzione di rotazione del motore, offrendo una flessibilità operativa notevole.

Tipologie di Variatori di Frequenza e Loro Applicazioni

Esistono diverse tipologie di variatori di frequenza, che si differenziano principalmente per il tipo di controllo e per l'ambito di applicazione:

• Convertitori con Controllo di Corrente: Questi VFD mantengono costante il rapporto tra corrente e frequenza (I/f) e sono generalmente impiegati in applicazioni di elevata potenza, nella fascia dei megawatt superiori.
• Convertitori con Controllo di Tensione: Sono la soluzione più diffusa e all'avanguardia per le applicazioni nella fascia dei megawatt inferiori e in quella dei kilowatt. Questi convertitori mantengono costante il rapporto tra tensione e frequenza (V/f). Ciò significa che se un motore progettato per 230 V e 50 Hz viene utilizzato a 25 Hz, anche la tensione di alimentazione viene dimezzata a 115 V, garantendo un funzionamento ottimale e preservando la coppia del motore.

In base all'alimentazione e all'uscita, i VFD si dividono ulteriormente in:

• Inverter Monofase: Alimentati da una singola fase a 230 VAC, forniscono un'uscita trifase a 230 Volt. Sono ideali per l'accoppiamento con piccoli motori fino a 2,2 kW e tensione nominale di 230 V, trovando impiego in applicazioni domestiche o in piccole officine dove è disponibile solo un'alimentazione monofase.
• Inverter Trifase: Alimentati da tre fasi a 400 VAC, forniscono un'uscita trifase a 400 Volt. Sono i convertitori di frequenza più diffusi per i motori trifase e vengono impiegati in una vasta gamma di applicazioni industriali, con potenze di uscita che spaziano da 0,7 kW a oltre 500 kW.

Alcuni VFD presentano caratteristiche aggiuntive per ottimizzare l'uso e l'integrazione:

• Inverter Digitale: Dotato di un display a LED, facilita l'impostazione e il monitoraggio dei parametri operativi.
• Inverter a Risparmio Energetico: Progettato per funzionare con una frequenza non continua, garantisce un risparmio sui costi energetici.
• Inverter Ibrido: Utilizzato per la gestione di impianti fotovoltaici, è in grado di gestire l'energia proveniente dai pannelli solari, decidendo se inviarla all'utenza, immagazzinarla in batteria o immetterla nella rete elettrica.
• Inverter Decentralizzati: Come quelli offerti da SEW-EURODRIVE, consentono un'installazione direttamente in prossimità del motore o del macchinario, riducendo i costi di cablaggio e semplificando il montaggio modulare degli impianti, eliminando la necessità di quadri elettrici complessi.

Le applicazioni dei VFD sono estremamente variegate e includono il controllo di pompe, ventilatori, compressori, nastri trasportatori, macchine utensili e qualsiasi altra apparecchiatura che richieda una velocità di rotazione variabile. L'integrazione di VFD in sistemi di automazione industriale avanzati li rende inoltre compatibili con i principi dell'Industria 4.0, grazie alle loro capacità di connettività, operazioni intelligenti e integrazione con l'Internet of Things (IoT).

Collegamento di un Variatore di Frequenza: Guida Passo-Passo e Considerazioni sulla Sicurezza

Il corretto collegamento di un variatore di frequenza è fondamentale per garantirne il funzionamento sicuro ed efficiente. È essenziale consultare sempre il manuale d'uso e manutenzione fornito dal produttore prima di procedere.

1. Preparazione dell'Alimentazione Elettrica:Prima di iniziare qualsiasi operazione di cablaggio, assicurarsi che l'alimentazione elettrica sia scollegata per evitare incidenti. Verificare che la tensione di alimentazione corrisponda alle specifiche del VFD e che sia adeguatamente protetta da un interruttore magnetotermico o differenziale.

2. Collegamento dei Cavi di Ingresso e Uscita:

• Ingresso Alimentazione: Collegare i cavi di alimentazione al VFD, rispettando scrupolosamente le indicazioni del produttore per fase, neutro e terra. Utilizzare cavi e connettori di sezione adeguata e assicurarsi che i collegamenti siano saldi e sicuri.
• Uscita Motore: Collegare i cavi di uscita del VFD ai morsetti del motore. È fondamentale rispettare la corretta sequenza delle fasi e la polarità per garantire il corretto funzionamento del motore.

3. Collegamento dei Potenziometri (Controllo Esterno):I potenziometri sono spesso utilizzati per regolare manualmente la frequenza di uscita e, di conseguenza, la velocità del motore.

• Selezione del Potenziometro: Verificare la compatibilità del potenziometro con il VFD, consultando le specifiche del produttore. Selezionare un potenziometro con la resistenza appropriata e le caratteristiche richieste dall'applicazione.
• Collegamento: Identificare i terminali dedicati al controllo esterno sul VFD e collegare i terminali del potenziometro secondo lo schema fornito dal produttore.
• Configurazione: Dopo il collegamento fisico, è necessario configurare i parametri del VFD per riconoscere e utilizzare il potenziometro come ingresso di comando. Questo solitamente avviene tramite il pannello di controllo del VFD o tramite software dedicato.

4. Configurazione dei Controlli e dei Parametri:Una volta completato il cablaggio, è indispensabile configurare i parametri operativi del VFD. Questa fase include:

• Impostazione della frequenza di avvio e arresto.
• Definizione dei tempi di accelerazione e decelerazione.
• Configurazione delle funzioni di protezione del motore (sovraccarico, sovratensione, sottotensione, ecc.).
• Impostazione del rapporto V/f o di altre leggi di controllo, a seconda del tipo di VFD e del motore.
• Configurazione delle modalità operative, come il controllo vettoriale o il controllo scalare.

È cruciale seguire attentamente le istruzioni presenti nel manuale del produttore per ogni parametro.

Compatibilità Elettromagnetica (EMC) e la Messa a Terra

Con la crescente adozione dei VFD, la compatibilità elettromagnetica (EMC) è diventata un aspetto critico nella progettazione e nell'installazione dei sistemi di azionamento. I VFD generano segnali di commutazione ad alta frequenza che possono causare interferenze elettromagnetiche (EMI), sia condotte che irradiate, compromettendo le prestazioni e l'affidabilità delle apparecchiature elettroniche circostanti.

Per garantire la conformità EMC, i VFD devono soddisfare rigorosi standard internazionali. La corretta messa a terra gioca un ruolo fondamentale in questo senso.

A. L'Importanza della Messa a Terra:

La messa a terra, in termini generali, fornisce un percorso comune di ritorno per la corrente e un punto di riferimento per la misurazione delle tensioni. È essenziale per la sicurezza elettrica, proteggendo da scosse elettriche e danni alle apparecchiature. Esistono diversi tipi di messa a terra:

• Terra: Un collegamento fisico diretto al terreno, solitamente realizzato tramite un picchetto di terra.
• Terra del Telaio: Un collegamento a una struttura metallica, come il telaio di un dispositivo o lo scafo di una nave.
• Massa: Un punto di riferimento comune all'interno di un circuito elettrico.

B. Cablaggio di Terra Adeguato:Un buon cablaggio di terra è caratterizzato da una bassa resistenza elettrica. Il cavo di terra deve essere di sezione adeguata a sopportare eventuali correnti di guasto elevate e tutte le connessioni devono essere salde e sicure. I cavi di terra sono tipicamente di colore giallo/verde. È fondamentale seguire le normative locali per il corretto dimensionamento dei cavi di terra.

C. L'Ruolo dei Dispositivi di Corrente Residua (RCD):Per una protezione ancora maggiore, è obbligatorio l'uso di dispositivi di corrente residua (RCD), noti anche come interruttori automatici differenziali (RCCB o GFCI). L'RCD scollega l'alimentazione non appena rileva una differenza di corrente tra il conduttore di fase e il neutro, indicando una dispersione di corrente verso terra. Questo è particolarmente importante perché una scossa elettrica che attraversa il cuore può essere fatale anche con correnti relativamente basse (a partire da 30 mA). L'RCD interviene in pochi millisecondi, un tempo inferiore a quello necessario per causare la fibrillazione ventricolare.

D. Collegamento Neutro-Terra negli Inverter:Affinché un RCD funzioni correttamente, la sorgente di alimentazione CA (rete, generatore o inverter) deve avere un collegamento neutro-terra (MEN - Main Earthing Neutral). Negli inverter, questo collegamento può essere gestito internamente tramite relè o deve essere configurato esternamente nel quadro elettrico. È cruciale comprendere il comportamento del VFD in diverse modalità operative (es. modalità inverter, modalità caricabatterie) per garantire che il collegamento MEN sia sempre presente quando necessario per il funzionamento dell'RCD.

E. Messa a Terra dei Cavi Schermati:Quando si utilizzano cavi schermati per collegare il VFD al motore, la schermatura del cavo deve essere collegata alla piastra EMC del variatore e, dove appropriato, al motore. Questo aiuta a contenere le interferenze elettromagnetiche. Tuttavia, il collegamento di terra (PE) principale tra il variatore, il motore e la schermatura del cavo deve essere mantenuto separato e conforme alle normative locali e nazionali. L'affermazione "Il collegamento equipotenziale di terra ad alta frequenza fra il variatore, il motore e la schermatura del cavo non elimina la necessità di collegare i conduttori di terra (PE, giallo-verdi) agli opportuni terminali su ciascuna unità" sottolinea l'importanza di mantenere sia il percorso di terra principale per la sicurezza che un percorso a bassa impedenza per le alte frequenze per la compatibilità EMC. L'uso di cavi a 4 conduttori, dove un conduttore è dedicato alla terra tra motore e variatore, è una pratica consigliata.

Errori Comuni e Note di Sicurezza

L'installazione di variatori di frequenza può presentare insidie. Evitare errori comuni e seguire scrupolosamente le norme di sicurezza è imperativo:

• Cablaggio Errato: Collegamenti di fase errati, connessioni non sicure o cavi mal isolati possono causare malfunzionamenti, danni alle apparecchiature e rischi per la sicurezza. Verificare attentamente tutti i collegamenti prima di alimentare il sistema.
• Manipolazione di Componenti Elettrici: Utilizzare sempre strumenti isolati, indossare l'abbigliamento protettivo appropriato e assicurarsi che l'alimentazione sia scollegata prima di intervenire.
• Isolamento e Schermaggio Inadeguati: Una messa a terra difettosa o uno schermaggio insufficiente possono portare a interferenze e danni. Assicurarsi che tutti i collegamenti di terra e di schermatura siano realizzati secondo le specifiche del produttore e le normative vigenti.
• Sovradimensionamento o Sottodimensionamento: Utilizzare un VFD compatibile con il motore in termini di potenza, tensione e frequenza è essenziale per evitare danni o prestazioni subottimali.

Considerazioni per Impianti Mobili:Negli impianti mobili (imbarcazioni, veicoli), dove non è presente un collegamento diretto alla terra tramite picchetto, è necessario creare una "terra locale" collegando tra loro tutte le parti metalliche accessibili. È inoltre fondamentale comprendere la natura dell'alimentazione esterna (es. banchina) e garantire che il collegamento neutro-terra sia correttamente gestito per il funzionamento degli RCD.

Suggerimenti Pratici per un'Installazione e un Avviamento Senza Intoppi

Per garantire un'installazione e un avviamento fluidi dei variatori di frequenza, considerare i seguenti suggerimenti:

• Verifica della Compatibilità: Prima dell'installazione, accertarsi che il VFD sia pienamente compatibile con il motore in termini di specifiche tecniche.
• Utilizzo della Documentazione Tecnica: Leggere attentamente i manuali operativi e le guide fornite dal produttore. Questi documenti contengono istruzioni dettagliate e specifiche per il dispositivo.
• Addestramento del Personale: Assicurarsi che il personale operativo sia adeguatamente addestrato sull'uso sicuro ed efficiente del VFD, comprese le procedure di manutenzione e risoluzione dei problemi.

L'installazione corretta dei variatori di frequenza è un investimento nella sicurezza, nell'efficienza e nell'affidabilità dei sistemi elettrici. Affidarsi a professionisti qualificati per l'installazione è sempre la scelta migliore per garantire la conformità agli standard e prevenire potenziali rischi. Con l'evoluzione continua della tecnologia, i futuri sviluppi promettono algoritmi di controllo ancora più sofisticati, integrazione IoT avanzata e prestazioni ottimizzate, rendendo la comprensione e l'applicazione corretta di questi dispositivi sempre più cruciali.
