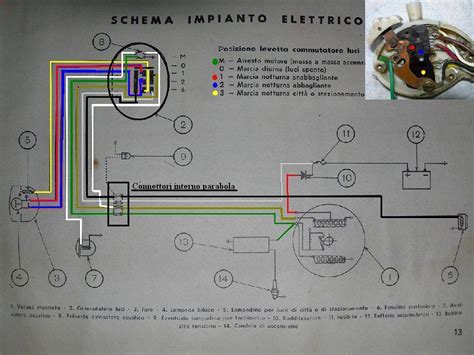

Lo Schema Elettrico del Clacson sulla Lambretta 150 LD: Un'Analisi Approfondita

La Lambretta 150 LD, un'icona del design e dell'ingegneria italiana, presenta un sistema elettrico che, sebbene affascinante per la sua semplicità e ingegnosità, può rivelarsi una sfida per gli appassionati e i restauratori moderni. In particolare, comprendere lo schema elettrico del clacson su questo modello, e in generale sull'intera gamma Lambretta, richiede un'immersione nei dettagli tecnici e nelle peculiarità degli impianti elettrici d'epoca. Questo articolo si propone di esplorare in profondità il funzionamento del clacson sulla Lambretta 150 LD, analizzando le sue componenti, le possibili problematiche e le soluzioni, con un occhio di riguardo alle differenze tra i vari modelli e alle evoluzioni tecnologiche.

Comprendere il Sistema Elettrico di Base della Lambretta

Prima di addentrarci nello specifico del clacson, è fondamentale avere una chiara comprensione dell'impianto elettrico generale della Lambretta. Le Lambrette furono originariamente consegnate con un impianto elettrico a 6 V. Questo valore di tensione era standard per la maggior parte dei veicoli dell'epoca e garantiva il funzionamento di luci, indicatori e, naturalmente, del clacson. L'interruttore, un componente cruciale, ha il compito di distribuire la potenza in ingresso dal cablaggio e di garantirne il corretto raggiungimento nei vari carichi, come indicatori, luci e clacson.

È importante distinguere tra campanelli (per impianti AC a corrente alternata) e clacson (per impianti DC a corrente continua, riconoscibili dalla presenza di una batteria). Sebbene molte Lambrette, come la 150 LD, fossero equipaggiate con un impianto a corrente continua e quindi con un clacson vero e proprio, è interessante notare che anche quando si passa a un impianto da 12 V, i campanelli e i clacson originali continuano a funzionare perfettamente con i 12 volt. Questo testimonia la robustezza e la flessibilità del design originale.

Il Clacson della Lambretta 150 LD: Funzionamento e Componenti

Il clacson sulla Lambretta 150 LD, come su altri modelli simili, è un dispositivo elettromeccanico progettato per emettere un suono udibile, indispensabile per la sicurezza stradale. Il suo funzionamento si basa su un elettromagnete che, quando attraversato da corrente, aziona un martelletto che colpisce una membrana metallica, producendo il suono caratteristico.

Le componenti chiave del sistema clacson includono:

• Pulsante del Clacson: Situato solitamente sul manubrio, questo pulsante funge da interruttore. Quando premuto, chiude il circuito elettrico, permettendo alla corrente di fluire verso il clacson.
• Cablaggio: Una rete di fili che collega la batteria (se presente) o l'impianto a corrente alternata al pulsante del clacson e, infine, al clacson stesso.
• Clacson: L'unità sonora vera e propria, composta da un elettromagnete, un'armatura mobile e una membrana vibrante.
• Massa: Un collegamento a terra, solitamente al telaio del veicolo, essenziale per il completamento del circuito elettrico.

Problematiche Comuni e Soluzioni

Restaurare o mantenere una Lambretta 150 LD può presentare diverse sfide legate all'impianto elettrico, specialmente dopo decenni di utilizzo. La plastica, materiale spesso utilizzato per gli interruttori e altri componenti, può diventare fragile con il tempo, portando a rotture o a contatti allentati o corrosi. Quando ciò accade, l'impianto elettrico e i carichi, come il clacson, l'illuminazione, ecc., non possono più essere gestiti correttamente.

Le problematiche più comuni relative al clacson e al suo impianto elettrico includono:

• Contatti Corrosi o Allentati: La corrosione sui contatti elettrici, sia sul pulsante che sul clacson stesso, può impedire il corretto flusso di corrente. Anche contatti allentati possono causare interruzioni intermittenti o un funzionamento assente. La riparazione di un vecchio interruttore, in questi casi, di solito significa un sacco di lavoro e, per questo motivo, si raccomanda spesso la sua sostituzione.
• Clacson Danneggiato o Fuori Uso: Il clacson stesso può guastarsi a causa dell'usura, dell'umidità o di danni fisici. I veri clacson DC originali avevano un diametro di 85 mm. Durante la produzione della Serie 2, il fissaggio del clacson venne modificato: il supporto saldato con due viti fu sostituito da un blocco rettangolare con un prigioniero M8.
• Problemi di Cablaggio: Fili danneggiati, interrotti o collegamenti errati nel cablaggio possono impedire il funzionamento del clacson. È fondamentale verificare l'integrità di tutti i fili e dei collegamenti.
• Mancanza di Alimentazione: In alcuni casi, il problema potrebbe non risiedere nel clacson stesso, ma nella mancanza di alimentazione elettrica. Questo può essere dovuto a problemi con la batteria (se presente), con il generatore o con il cablaggio generale.

Approccio alla Diagnosi e Riparazione

Quando si affronta un problema con il clacson di una Lambretta 150 LD, è consigliabile seguire un approccio sistematico:

1. Verifica del Pulsante: Iniziare controllando il pulsante del clacson. Assicurarsi che sia pulito, che i contatti siano integri e che funzioni meccanicamente. È possibile testare la continuità elettrica del pulsante con un multimetro quando viene premuto.
2. Ispezione del Cablaggio: Seguire il cablaggio dal pulsante al clacson. Cercare segni di usura, tagli, schiacciamenti o corrosione sui fili e sui connettori.
3. Test del Clacson: Scollegare il clacson e collegarlo direttamente a una fonte di alimentazione appropriata (ad esempio, una batteria da 12V con i dovuti accorgimenti) per verificare se funziona. Se non suona, è probabile che il clacson debba essere sostituito.
4. Verifica dell'Alimentazione: Assicurarsi che ci sia tensione elettrica in arrivo al clacson quando il pulsante è premuto. Questo può richiedere un multimetro per misurare la tensione.

Differenze tra Modelli e Impianti Elettrici

È importante notare che possono esistere differenze negli schemi elettrici tra i vari modelli di Lambretta, anche all'interno della stessa cilindrata. Ad esempio, è stato sollevato il dubbio se la GP150 SIL per il mercato italiano uscisse senza frecce e, di conseguenza, senza batteria. In caso la batteria fosse stata rimossa, ci si interroga sulla possibilità di far funzionare lo stop.

Un caso specifico menzionato riguarda le prove su un impianto elettrico 150 LD del 1955 senza batteria. In questo scenario, alcune diversità sono state notate: la mancanza della luce tachimetro (speedo light) e la predisposizione per lo stop posteriore. La bobina utilizzata per non avere problemi era una "simil Ciao" con supporto in alluminio, dove il cavo nero va alla candela, la trecciola in rame va a massa sul telaio, e l'altro cavo (verde) arriva dall'impianto e prende corrente dal motore.

Dal motore, dalla apposita morsettiera in bachelite, escono: il cavo che va alla bobina (viola) e due cavetti in rame. Collegando i due fili marroni saldati dall'impianto a questi cavetti, si osserva che entrambi i fili di rame danno corrente, per ora, al solo fanale posteriore che funziona. La differenza si nota collegando i due marron al primo cavetto: funziona la luce posteriore e frenando si accende la seconda lampadina; se collegati all'altro cavetto, la luce stop tende a mantenere al minimo la resistenza accesa.

Passando alla morsettiera dietro al fanale, dall'impianto arrivano un verde, un nero e un marrone, mentre dal devioluci arrivano un verde, un nero e un marrone. Dalla morsettiera è partito un filo "rosa" (sullo schema indicato come nero) che va al fanale anteriore.

Arrivando alla morsettiera dietro al fanale, oltre ai fili rosso, blu e giallo che arrivano dal devioluci, arriva il "rosa" dalla morsettiera e parte un nero che va a massa sulla ghiera cromata. A questo punto, le luci anteriori non funzionano, mentre quelle posteriori sì, e anche lo spegnimento motore dal devioluci funziona. Un dubbio è sorto riguardo al bianco che va al clacson, lasciato staccato perché il clacson originale non funzionava: ci si chiede se questo possa essere la causa del mancato funzionamento delle luci anteriori.

L'Evoluzione degli Impianti Elettrici e la Sostituzione dei Componenti

La longevità di questi veicoli storici porta inevitabilmente a un deterioramento dei componenti elettrici. La plastica degli interruttori, come accennato, è spesso fragile dopo 50 anni. I contatti possono allentarsi o corrodersi, compromettendo il corretto funzionamento dell'impianto elettrico e dei carichi associati, come il clacson. La riparazione di interruttori vecchi può essere un'operazione complessa e dispendiosa in termini di tempo. Per questo motivo, la sostituzione di questi componenti con parti nuove o ricondizionate è spesso la soluzione più pratica ed efficace per garantire l'affidabilità del sistema.

Quando si parla di clacson, è importante menzionare che, sebbene le Lambrette originali fossero a 6V, la conversione a 12V è una pratica comune tra gli appassionati per migliorare l'illuminazione e la potenza del sistema elettrico in generale. Come già detto, i clacson e i campanelli originali possono funzionare anche con 12V, ma è sempre consigliabile verificare le specifiche del componente e, in caso di dubbi, optare per un clacson compatibile con la tensione del nuovo impianto.

La ricerca di schemi elettrici specifici, come quello della DL 150 SIL, può essere ardua, con la disponibilità di schemi per modelli leggermente diversi (come il DL200 SIL) che non sempre corrispondono perfettamente alle esigenze del restauratore. L'aiuto di forum di appassionati e di esperti del settore diventa quindi fondamentale per reperire informazioni precise e risolvere le problematiche specifiche.

Considerazioni sulla Sicurezza e la Manutenzione

Il corretto funzionamento del clacson è una questione di sicurezza. Un clacson che non suona o che suona debolmente può mettere a rischio il conducente e gli altri utenti della strada. Pertanto, una manutenzione regolare e un'attenzione particolare allo stato dell'impianto elettrico sono essenziali per qualsiasi proprietario di una Lambretta 150 LD.

La verifica periodica dei collegamenti elettrici, la pulizia dei contatti e l'ispezione dei componenti come il pulsante e il clacson stesso possono prevenire problemi più seri e costosi. Inoltre, quando si effettuano modifiche o si sostituiscono componenti, è fondamentale fare riferimento agli schemi elettrici corretti o, in assenza di essi, procedere con estrema cautela e documentazione fotografica, come dimostrato dalle prove effettuate sull'impianto 150 LD del 1955.

In conclusione, lo schema elettrico del clacson su una Lambretta 150 LD, sebbene possa presentare complessità dovute all'età del veicolo e alle possibili variazioni tra i modelli, è un elemento fondamentale del suo sistema elettrico. Comprendere il suo funzionamento, le problematiche comuni e le metodologie di riparazione non solo contribuisce a mantenere il veicolo in perfetta efficienza, ma permette anche di apprezzare ulteriormente l'ingegneria e il design che hanno reso la Lambretta un'icona intramontabile.
