Il Ponte Diodi della Moto Guzzi V35: Un Componente Cruciale per l'Impianto Elettrico
L'impianto elettrico di una motocicletta, specialmente di un modello classico come la Moto Guzzi V35, è un sistema complesso dove ogni componente gioca un ruolo fondamentale. Uno degli elementi spesso sottovalutati ma essenziali per il corretto funzionamento dell'alternatore e, di conseguenza, della batteria, è il ponte diodi, noto anche come raddrizzatore. Quando questo componente non funziona a dovere, possono sorgere una serie di problemi che vanno dalla mancata carica della batteria all'accensione di spie anomale sul cruscotto, fino a impedire del tutto l'avviamento del motore.
Comprendere il Ruolo del Ponte Diodi
L'alternatore di una motocicletta produce corrente alternata (AC), una forma di energia elettrica che non è direttamente utilizzabile dai sistemi a 12 volt della moto, come la batteria, le luci e l'accensione. Il ponte diodi ha il compito specifico di convertire questa corrente alternata in corrente continua (DC), rendendola così compatibile con il resto dell'impianto elettrico. In sostanza, il ponte diodi agisce come un "filtro" unidirezionale, permettendo alla corrente di fluire in una sola direzione e trasformando le "onde" negative della corrente alternata in "onde" positive, creando un flusso continuo.

Nel caso specifico della Moto Guzzi V35, l'alternatore è generalmente collegato al ponte diodi tramite tre fili gialli, che trasportano la corrente alternata prodotta. Dal ponte diodi, la corrente continua viene poi inviata al regolatore di tensione e, infine, alla batteria per ricaricarla. È questo processo di conversione e regolazione che assicura che la batteria rimanga carica e che tutti i sistemi elettrici della moto ricevano l'energia necessaria per funzionare correttamente.
Sintomi di un Ponte Diodi Difettoso
I problemi legati al ponte diodi possono manifestarsi in diversi modi, spesso creando confusione nella diagnosi. Uno dei sintomi più comuni è la spia della batteria accesa sul cruscotto, che indica che l'alternatore non sta caricando la batteria. Questo può accadere anche se l'alternatore in sé funziona correttamente, come è stato riscontrato in alcune situazioni in cui la moto, dopo essere stata ferma per un periodo, non presentava più la capacità di ricarica.
Altri segnali di un ponte diodi difettoso possono includere:
- Mancanza di carica della batteria: Anche con il motore in funzione, la batteria non viene ricaricata, portando a un esaurimento rapido dell'energia.
- Fusibili che saltano: Un cortocircuito all'interno del ponte diodi può causare il bruciamento dei fusibili collegati all'impianto elettrico. Questo può accadere in modo intermittente o ogni volta che si tenta di avviare la moto.
- Funzionamento irregolare delle luci o della strumentazione: Sebbene meno comune, un ponte diodi difettoso può influenzare la stabilità della tensione, causando sfarfallii delle luci o malfunzionamenti della strumentazione.
- Impossibilità di accensione: In casi estremi, un ponte diodi completamente guasto può impedire l'avviamento del motore a causa della mancanza di carica della batteria.
È importante notare che alcuni di questi sintomi possono essere causati anche da altri componenti dell'impianto elettrico, come l'alternatore stesso, il regolatore di tensione, le spazzole usurate o cablaggi danneggiati. Una diagnosi accurata è quindi fondamentale.
Diagnosi e Soluzione del Problema
La risoluzione dei problemi legati al ponte diodi richiede un approccio metodico e, possibilmente, l'uso di strumenti diagnostici.
Controllare i Collegamenti

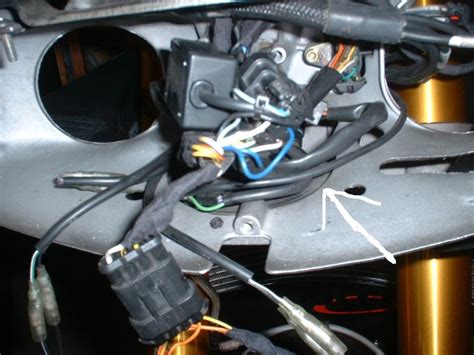

Il primo passo, e spesso il più trascurato, è verificare la correttezza e la solidità di tutti i collegamenti elettrici. Come sottolineato da alcuni possessori di Moto Guzzi V35, ogni connettore maschio ha una sola femmina corrispondente, il che dovrebbe semplificare il cablaggio. Tuttavia, è essenziale assicurarsi che tutti i morsetti siano ben stretti e che non vi siano segni di ossidazione o corrosione. L'uso di spray specifici per contatti elettrici può aiutare a ripristinare una buona conduttività.

Verifica dell'Eccitazione dell'Alternatore
Un aspetto cruciale nella diagnosi è controllare se l'alternatore riceve l'eccitazione necessaria per iniziare a produrre corrente. L'eccitazione è un piccolo flusso di corrente che viene inviato all'alternatore per "attivarlo". In molti sistemi, questa eccitazione proviene dal regolatore di tensione e, in alcuni casi, è collegata al circuito della spia della batteria sul cruscotto.
Per verificare l'eccitazione, si può provare a collegare direttamente il filo che dovrebbe fornire l'eccitazione (spesso di colore blu o viola, a seconda del modello specifico e del cablaggio) alla batteria a 12 volt. Se, collegando questo filo alla batteria, la spia della batteria sul cruscotto si spegne, è un forte indizio che l'alternatore riceve l'eccitazione e che il problema potrebbe risiedere nel ponte diodi o nel regolatore di tensione.
Test del Ponte Diodi
Il ponte diodi stesso può essere testato in diversi modi:
- Controllo visivo: Ispezionare il componente per eventuali segni di bruciature, crepe o danni fisici.

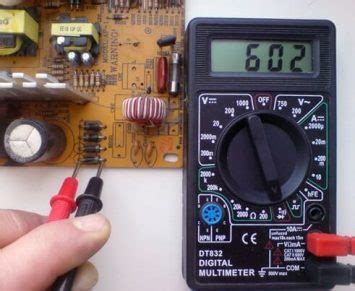

- Test con multimetro: Questo è il metodo più comune e affidabile. Utilizzando un multimetro impostato sulla funzione di test diodi (spesso indicata con il simbolo di un diodo o "Ω"), è possibile verificare la funzionalità di ogni singolo diodo all'interno del ponte.
- Il tester fa scorrere una corrente nota attraverso il componente.
- Collegando il puntale rosso sull'anodo e il puntale nero sul catodo di un diodo (polarizzazione diretta), si dovrebbe leggere un valore di circa 0.6-0.7V, che rappresenta la tensione di giunzione diretta.
- Invertendo i puntali (polarizzazione inversa), si dovrebbe leggere un valore "aperto" (fondo scala dello strumento) o un valore molto alto, indicando che la corrente non passa.
- Se un diodo è in corto, si leggerà 0 (zero) in entrambe le direzioni. Se è aperto (interrotto), si leggerà un valore di fondo scala in entrambe le direzioni.
- È importante testare tutte le giunzioni del ponte diodi separatamente. Saltare anche una sola giunzione durante il test può portare a conclusioni errate.

È importante notare che un ponte diodi potrebbe sembrare integro durante un test con un multimetro standard, ma potrebbe comunque guastarsi sotto carico o in determinate condizioni operative. Questo è dovuto al fatto che il tester applica una bassa tensione e corrente, mentre l'alternatore produce tensioni e correnti più elevate e variabili.
Problemi con le Spazzole
Sebbene meno probabile nel caso della V35, le spazzole dell'alternatore possono usurarsi o bloccarsi nelle loro guide, impedendo un corretto contatto con il rotore. La maggior parte dei possessori di V35 riporta che le spazzole hanno una lunga durata, ma è comunque una verifica da considerare, specialmente se si riscontrano problemi di generazione di corrente.
Accensione Elettronica vs. Puntine
È utile distinguere tra i sistemi di accensione. Alcune prime serie della V35 potrebbero avere un'accensione elettronica, mentre le serie successive sono tornate alle puntine (ruttori). Un problema con le puntine, se presenti, può impedire la formazione della scintilla alle candele, anche se l'impianto di carica funziona correttamente. Se le candele non fanno scintille, è fondamentale verificare il sistema di accensione.
Il Ruolo del Regolatore di Tensione
Spesso, il ponte diodi lavora in congiunzione con il regolatore di tensione. Mentre il ponte diodi converte l'AC in DC, il regolatore di tensione si assicura che la tensione in uscita rimanga entro limiti sicuri, evitando di sovraccaricare la batteria o danneggiare i componenti elettrici. In alcuni casi, un regolatore di tensione difettoso può causare problemi simili a quelli di un ponte diodi guasto, o viceversa. In alcuni modelli, un singolo componente può integrare sia la funzione di regolatore che quella di raddrizzatore (regolatore/raddrizzatore).
Considerazioni sulle Versioni e Modifiche
La Moto Guzzi V35 è stata prodotta in diverse serie e varianti (V35, V35C, V35 II Serie, ecc.), e possono esserci leggere differenze nei cablaggi e nei componenti elettrici tra i vari modelli. È sempre consigliabile fare riferimento allo schema elettrico specifico del proprio modello di V35 quando si effettuano interventi sull'impianto elettrico. Inoltre, modifiche apportate in passato, come l'attacco diretto delle luci alla batteria anziché ai comandi al manubrio, possono indicare interventi non originali che potrebbero aver compromesso l'integrità del sistema.
Consigli per i Restauri
Per chi si dedica al restauro di una Moto Guzzi V35, è consigliabile consultare forum specializzati in moto d'epoca o marchi specifici come Moto Guzzi. Spesso, su questi forum è possibile trovare appassionati con una vasta esperienza nel risolvere problemi complessi e nella reperibilità di ricambi originali o compatibili.
In conclusione, il ponte diodi è un componente vitale per il corretto funzionamento dell'impianto elettrico della Moto Guzzi V35. Un suo malfunzionamento può portare a una serie di problemi difficili da diagnosticare se non si procede con metodo. Una verifica accurata dei collegamenti, dell'eccitazione dell'alternatore e, infine, del ponte diodi stesso, utilizzando gli strumenti adeguati, è il percorso migliore per identificare e risolvere la causa dei problemi elettrici.
