Paraolio Albero Motore Trattore Fiat 70-90: Guida Completa alla Sostituzione e Manutenzione
Il Fiat 70-90 DT è un trattore che, con le sue circa 6600 ore di utilizzo, dimostra la robustezza e l'affidabilità che hanno contraddistinto la serie. Tuttavia, anche le macchine più resistenti richiedono interventi di manutenzione, specialmente dopo un lungo periodo di servizio. Uno dei problemi che può manifestarsi, come nel caso di un proprietario con un 70-90 DT, è legato ai trafilaggi d'olio e a un malfunzionamento della frizione. Questi sintomi possono indicare la necessità di sostituire il paraolio dell'albero motore, un intervento che, sebbene possa sembrare complesso, è fondamentale per preservare l'integrità del motore e del cambio.
Comprendere il Problema: Sintomi e Cause Potenziali
Il "grattare" della frizione durante i cambi di marcia, specialmente sotto carico, è un segnale che la frizione stessa potrebbe essere usurata o che ci sono problemi di allineamento o di lubrificazione. Questo problema, inizialmente occasionale, può diventare quotidiano con l'aumentare dell'usura.
I trafilaggi d'olio dallo "sfogo" sotto la frizione sono un indicatore più diretto di un problema al paraolio. Lo sfogo è progettato per permettere la fuoriuscita di eventuali piccole perdite di olio dal motore o dal cambio, evitando accumuli di pressione. Quando l'olio fuoriesce in modo consistente da questo punto, è molto probabile che il paraolio, la guarnizione che sigilla l'albero motore dove esso esce dal blocco motore per collegarsi al volano e alla frizione, sia danneggiato o indurito.
La Sostituzione del Paraolio Albero Motore: Un'Analisi Dettagliata

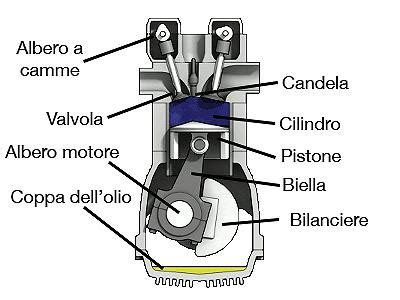

La sostituzione del paraolio dell'albero motore su un trattore come il Fiat 70-90 DT è un'operazione che richiede una certa manualità e l'utilizzo di attrezzi specifici. Generalmente, questo intervento comporta la separazione del motore dalla trasmissione, un'operazione che può essere laboriosa.
Fasi Preliminari:
- Sicurezza prima di tutto: Assicurarsi che il trattore sia parcheggiato su una superficie piana e stabile. Disconnettere la batteria per evitare cortocircuiti accidentali.
- Svuotamento dei fluidi: Sarà necessario svuotare l'olio motore e, a seconda della configurazione specifica, anche parte dell'olio del cambio e dell'idroguida per evitare ulteriori perdite durante lo smontaggio.
- Rimozione di componenti accessori: Per accedere al paraolio, sarà necessario rimuovere vari componenti che collegano il motore alla trasmissione. Questo può includere:
- Il gruppo della frizione (disco, spingidisco, cuscinetto reggispinta).
- Il volano.
- Eventuali supporti o carter di protezione tra motore e cambio.
Rimozione e Installazione del Paraolio:
Una volta che l'accesso al paraolio è libero, la procedura prevede:
- Rimozione del vecchio paraolio: Questo può essere fatto con un estrattore specifico o, con molta cautela, utilizzando attrezzi come un cacciavite a taglio o un punzone per fare leva e estrarre delicatamente il vecchio paraolio dalla sua sede. È fondamentale non danneggiare la sede del paraolio o la superficie dell'albero motore, poiché ciò complicherebbe ulteriormente il lavoro e potrebbe portare a nuove perdite.
- Pulizia della sede: Pulire accuratamente la sede del paraolio da residui di olio, sporco o vecchie guarnizioni.
- Installazione del nuovo paraolio: Il nuovo paraolio deve essere inserito nella sua sede in modo perfettamente dritto e uniforme. È consigliabile utilizzare un attrezzo di installazione specifico (un bussolotto di diametro appropriato) per evitare di danneggiare la guarnizione durante l'inserimento. Spesso, è utile applicare un sottile strato di grasso compatibile con l'olio motore sulla superficie esterna del paraolio e sulla sua labbra di tenuta per facilitare l'installazione e garantire una sigillatura immediata.
Paraolio Originale e Alternative:

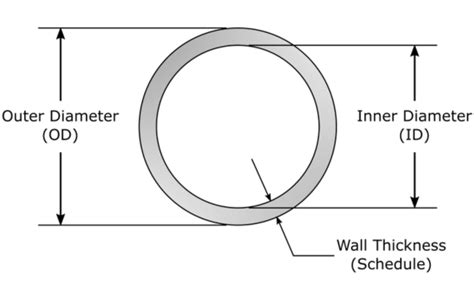

Le specifiche del paraolio originale, come ad esempio 72x40x12\25,7 per la rotazione oraria (KACO DSS 40- 72- 12/25,7 R01), sono cruciali. La sigla "72x40x12" indica le dimensioni esterne (diametro esterno 72mm), il diametro interno (40mm) e lo spessore (12mm). La parte "25,7" potrebbe riferirsi a una doppia labbra o a una specifica caratteristica costruttiva della guarnizione.
La ricerca di un paraolio con dimensioni leggermente diverse, come un foro più piccolo ma rispettando le altre misure, potrebbe non essere una soluzione ideale se non si è certi della compatibilità. Le tolleranze delle sedi dei paraoli sono precise e un diametro interno errato potrebbe compromettere la tenuta sull'albero o causare un'usura prematura.
Esistono diverse marche produttrici di paraoli, come Corteco, Elring, Victor Reinz (spesso indicato con sigle come CFW o VG), e altre meno note come Akron, Super Tex, CEFILAC, ARUSU, ROLF, MARZOCCHI, THK. È importante scegliere un paraolio di buona qualità, possibilmente con specifiche tecniche simili all'originale, prestando attenzione alla direzione di rotazione indicata (oraria o antioraria) se pertinente per la specifica applicazione.
La Frizione MGO: Una Valutazione
La domanda sulla "frizione MGO" suggerisce un interesse verso marchi specifici o tipologie di frizione. Senza ulteriori dettagli su cosa si intenda esattamente per "MGO", è difficile fornire un parere specifico. Tuttavia, in generale, la scelta di una frizione di ricambio dovrebbe basarsi su:
- Qualità dei materiali: Una frizione di buona qualità garantirà una maggiore durata e prestazioni migliori.
- Compatibilità: Assicurarsi che la frizione sia specificamente progettata per il modello di trattore in questione.
- Affidabilità del produttore: Optare per marchi noti e con una buona reputazione nel settore dei ricambi agricoli.
Se il problema di "grattare" è persistente, oltre alla possibile usura del paraolio, potrebbe essere necessario ispezionare anche il disco frizione, il piatto spingidisco e il cuscinetto reggispinta, poiché questi componenti lavorano in sinergia.
Manutenzione del Sistema Idroguida
Un altro problema segnalato riguarda una perdita nella pompa dell'idroguida del 70/90, precisamente da un grande bullone situato sotto la pompa. Questo tipo di perdita può essere causata da diversi fattori:
- Guarnizione del bullone: Il bullone stesso potrebbe avere una guarnizione (un O-ring o una rondella speciale) che si è deteriorata o è stata montata in modo errato.
- Filettatura danneggiata: La filettatura del bullone o del foro nella pompa potrebbe essere danneggiata, impedendo una tenuta corretta.
- Fessura nella pompa: Meno comune, ma possibile, una piccola fessura nel corpo della pompa potrebbe essere la causa della perdita.
Localizzazione del Filtro dell'Idroguida:
Il filtro dell'olio dell'idroguida è un componente cruciale per la longevità del sistema. La sua posizione può variare a seconda del modello specifico del trattore, ma generalmente si trova:
- Nel serbatoio dell'olio: Molti trattori hanno un filtro a cestello o a cartuccia immerso nel serbatoio dell'olio idraulico. L'accesso avviene spesso rimuovendo un tappo o un coperchio sul serbatoio.
- Nella linea di aspirazione o mandata: Alcuni sistemi montano il filtro in linea, tra la pompa e il serbatoio, o tra la pompa e il distributore.
Consultare il manuale d'uso e manutenzione del trattore è il modo più sicuro per localizzare esattamente il filtro.
06. SOSTITUZIONE FILTRO IDRAULICO
Paraoli dei Mozzi Anteriori e Olio Differenziale
La sostituzione dei paraoli dei mozzi anteriori su un 70-90 DT ha rivelato solchi nella sede del paraolio sinistro, causando una leggera perdita.
Rettifica della Sede del Paraolio:
La possibilità di rettificare una sede di paraolio solcata dipende dalla profondità dei solchi e dalla disponibilità di tecniche di riparazione. In alcuni casi, un meccanico esperto potrebbe utilizzare inserti speciali o tecniche di riporto per ripristinare la planarità e la continuità della superficie di tenuta. Tuttavia, questa è una riparazione complessa e non sempre risolutiva. Nella maggior parte dei casi, se i solchi sono significativi, la sostituzione del componente che ospita il paraolio (ad esempio, il fuso a snodo o il portale del mozzo) è la soluzione più duratura.
Olio Differenziale e Denistà:
L'utilizzo di olio 80W90 è uno standard per molti differenziali e trasmissioni agricole. L'idea di utilizzare un olio "un po' più denso" per risolvere perdite leggere, come un 85W140, è una strategia che a volte viene adottata. Un olio più denso può, in alcuni casi, aiutare a ridurre le perdite da guarnizioni leggermente usurate o da piccole fessure, poiché crea uno strato lubrificante più consistente. Tuttavia, è fondamentale considerare diversi fattori:
- Specifiche del produttore: L'olio più denso deve comunque rispettare le specifiche di viscosità e le altre caratteristiche richieste dal costruttore del trattore per quel particolare componente. Un olio troppo denso potrebbe aumentare l'attrito, il consumo di carburante e persino danneggiare la pompa dell'olio o gli ingranaggi in condizioni di freddo intenso.
- Causa della perdita: Se la perdita è dovuta a un paraolio danneggiato o a una sede solcata, un olio più denso potrebbe mascherare il problema temporaneamente, ma non risolverlo alla radice.
Alternative all'Olio 80W90:
Se si desidera cambiare tipo di olio, è necessario fare riferimento al manuale del trattore o consultare un esperto. Altre gradazioni comuni per differenziali e trasmissioni includono:
- 75W90: Un olio sintetico che offre una buona fluidità a basse temperature e protezione a temperature elevate.
- 85W140: Come accennato, più denso del 80W90, spesso utilizzato in applicazioni che richiedono maggiore resistenza al calore o per compensare usura.
È sempre consigliabile utilizzare oli di marchi affidabili e che rispettino le specifiche API (ad esempio, API GL-4 o GL-5, a seconda del tipo di ingranaggi) e le raccomandazioni del produttore.
Inversione delle Leve sull'80-90
La domanda sull'inversione delle due leve sull'80-90, presumibilmente riferendosi alle leve del sollevatore o della trasmissione, implica una personalizzazione dell'ergonomia. Tecnicamente, l'inversione delle funzioni delle leve è possibile modificando i collegamenti elettrici o meccanici. Tuttavia, è un'operazione che va valutata attentamente:
- Comodità e sicurezza: L'ergonomia originale è studiata per garantire un uso intuitivo e sicuro. Modificare la disposizione potrebbe creare confusione, specialmente in situazioni di lavoro intense o di emergenza.
- Complessità: L'adattamento dei fili e dei comandi può richiedere competenze specifiche e potrebbe invalidare garanzie o certificazioni.
Comportamento del Sollevatore e Controllo di Posizione
Il comportamento anomalo del sollevatore, descritto come "autocontrollo della posizione che 'sente' calare il sollevatore sotto il peso dell'attrezzo ma non riesce ad aprire la valvola per ristabilire la posizione", è un problema comune nei sistemi di sollevamento idraulico che utilizzano un controllo di posizione o di sforzo.
La causa potrebbe essere legata a:
- Sensore di posizione usurato o mal regolato: Il sensore che rileva la posizione del braccio del sollevatore o la pressione sul terzo punto potrebbe non funzionare correttamente.
- Valvola di controllo difettosa: La valvola che regola il flusso dell'olio idraulico verso i cilindri del sollevatore potrebbe essere bloccata, usurata o avere un problema nel suo meccanismo di attuazione.
- Problemi al sistema idraulico: Bassi livelli di olio, aria nel sistema, o una pompa idraulica non più efficiente potrebbero contribuire a questo comportamento.
- Regolazione errata: Una leggera modifica della posizione della leva che "smette" il problema suggerisce che il sistema è molto sensibile alla regolazione, e una calibrazione precisa potrebbe risolvere il problema.
La "botola sopra che si apre" potrebbe riferirsi a un pannello di ispezione o a un coperchio di accesso a componenti del sistema di sollevamento o della trasmissione.
Considerazioni sui Costi dei Ricambi
La nota "Occhio, potrebbe costare una cifra esagerata essendo uno di quei componenti che hanno poco smercio" è un avvertimento valido per alcuni ricambi specifici, specialmente quelli non di largo consumo o legati a modelli meno diffusi. Paraoli particolari, componenti idraulici specifici o parti di carrozzeria per trattori meno comuni possono avere costi elevati a causa della scarsa produzione e della domanda limitata.
Paraolio Specifici e Codici
La lista di codici e specifiche di paraoli fornita (PARA058 961, PARA220, PARA_221, ecc.) è preziosa per chi cerca un ricambio. Ogni sigla identifica dimensioni precise, produttore e, a volte, l'applicazione specifica. Ad esempio:
- PARA_058 961: Paraolio 72x40x12\25,7 - KACO DSS 40- 72- 12/25,7 R01 - per rotazione oraria - per differenziale Ford Escort.
- PARA_222: Paraolio 70/65x 45x10 - GALLITAL VG 70\65x 45x10 - per rotazione oraria - per carter distribuzione Fiat 1300,1500.
- PARA_224A: Paraolio 68x53x10 - CORTECO CFW B1 KLA DRL X3 53-68-10 - per rotazione antioraria - per posteriore Fiat 500,126.
Queste informazioni, sebbene relative a veicoli diversi, dimostrano la varietà di paraoli esistenti e l'importanza di identificare le dimensioni corrette e la direzione di rotazione per l'applicazione specifica sul Fiat 70-90. Nel caso specifico del paraolio albero motore del 70-90, è essenziale reperire le specifiche esatte per quel modello.
Mantenere il trattore in buone condizioni operative richiede attenzione ai dettagli e una corretta manutenzione. La sostituzione dei paraoli e la verifica dei sistemi idraulici e della frizione sono interventi che, se eseguiti correttamente, garantiranno la longevità e l'efficienza del vostro Fiat 70-90 DT.
