Il Movimento Centrale Press Fit Shimano XT: Guida Completa per la Manutenzione e la Scelta

Il movimento centrale è un componente cardine di ogni bicicletta, fungendo da interfaccia tra la guarnitura e il telaio, e consentendo la rotazione fluida dei pedali. La sua importanza nella trasmissione della potenza e nell'efficienza della pedalata è innegabile. Tuttavia, la proliferazione di standard diversi nel corso degli anni ha creato un terreno fertile per la confusione, specialmente quando si rende necessaria la sostituzione di questo elemento cruciale. Questo articolo si propone di fare chiarezza sul movimento centrale, concentrandosi in particolare sulle specifiche per le mountain bike (MTB) e approfondendo la tecnologia Shimano Hollowtech II, con un occhio di riguardo ai sistemi Press Fit e alle loro implicazioni.

Comprendere il Movimento Centrale: Funzione e Tipologie

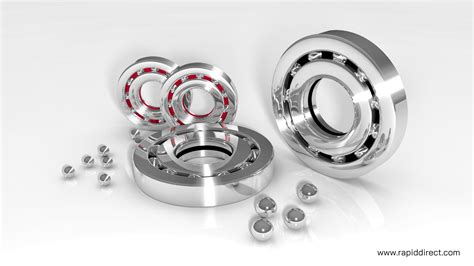

Alla sua essenza, il movimento centrale è un gruppo di cuscinetti alloggiati in un guscio che si avvita o si pressa nel telaio della bicicletta. Il suo compito primario è permettere all'asse della guarnitura di ruotare liberamente, trasferendo l'energia impressa dai pedali alla catena e, infine, alla ruota posteriore. La varietà di sistemi esistenti è vasta e spesso fonte di interrogativi per il ciclista.

Tra i sistemi più diffusi, troviamo i movimenti centrali filettati, come il classico BSA (British Standard Association), noto per la sua facilità di installazione, la sua silenziosità intrinseca e la manutenzione relativamente semplice. Questi sistemi presentano filettature sia nella calotta sinistra che in quella destra, che si avvitano nel telaio.

Dall'altro lato dello spettro, i movimenti centrali Press Fit rappresentano un'evoluzione tecnologica volta a ottimizzare la rigidità del telaio e a ridurre il peso complessivo della bicicletta. In questi sistemi, le calotte contenenti i cuscinetti non vengono avvitate, ma pressate direttamente nel telaio, spesso con l'ausilio di specifici attrezzi. Questa interfaccia più diretta tra cuscinetto e telaio contribuisce a una maggiore rigidità torsionale nella zona del movimento centrale, un aspetto particolarmente ricercato nel ciclismo su strada e, sempre più, nelle discipline MTB più performanti.

Un esempio di standard che sfrutta la tecnologia Press Fit è il BBright, sviluppato da Cervélo. Questo sistema è stato ideato specificamente per incrementare la rigidità della zona del movimento centrale attraverso una struttura asimmetrica del telaio. Il BBright si declina in due varianti: il BBright Direct Fit, dove i cuscinetti vengono inseriti direttamente nelle sedi ricavate nel telaio, e il BBright Press Fit, che impiega calotte da pressare.

Identificare il Movimento Centrale della Tua MTB

Determinare quale movimento centrale sia installato sulla propria bicicletta è un passo fondamentale prima di procedere a qualsiasi operazione di manutenzione o sostituzione. Esistono diversi metodi per ottenere questa informazione preziosa:

1. Misurazione Diretta: Il metodo più affidabile consiste nel misurare fisicamente la scatola del movimento centrale sul telaio della bicicletta. Sono necessari due parametri chiave: la larghezza della scatola (la distanza tra i punti più esterni delle sedi del movimento centrale) e il diametro interno della scatola stessa. Queste misure, una volta ottenute, possono essere confrontate con le specifiche dei vari standard di movimento centrale disponibili sul mercato. Ad esempio, uno standard comune per le MTB è il BSA da 68 mm o 73 mm di larghezza, con un diametro interno di 34 mm.
2. Consultazione del Manuale: Molti produttori di biciclette forniscono un manuale utente dettagliato che specifica i componenti originali installati, inclusi il tipo e il modello del movimento centrale. La consultazione di questo documento può essere una scorciatoia efficace.
3. Ricerca Online: Se si conosce il modello esatto della propria bicicletta, è possibile effettuare una ricerca online. Spesso, i siti dei produttori o i forum dedicati al ciclismo contengono informazioni tecniche dettagliate sui componenti utilizzati per specifici modelli.
4. Analisi della Guarnitura: Il tipo di guarnitura installata può fornire indizi importanti sulla compatibilità del movimento centrale. Ad esempio, guarniture con perni di diametro specifico (come 24 mm, 30 mm o 28.9 mm) sono progettate per funzionare con movimenti centrali specifici. La tecnologia Shimano Hollowtech II, ad esempio, utilizza perni di diametro maggiore (tipicamente 24 mm per le versioni più comuni) rispetto ai sistemi più datati.

Segnali di Usura e Quando Intervenire

I movimenti centrali, come ogni componente meccanico sottoposto a stress continui, sono soggetti a usura. Riconoscere i segnali di un movimento centrale che necessita di sostituzione è cruciale per prevenire danni maggiori e garantire prestazioni ottimali. I sintomi più comuni di un movimento centrale usurato includono:

• Scricchiolii e Rumori: Rumori anomali provenienti dalla zona del movimento centrale, specialmente durante la pedalata, sono spesso il primo indicatore di problemi. Questi possono manifestarsi come scricchiolii, cigolii o rumori metallici.
• Gioco Laterale: Se si avverte un movimento o un "gioco" laterale nell'asse della guarnitura, ciò indica che i cuscinetti sono usurati o danneggiati. Questo gioco può manifestarsi anche con la bicicletta ferma, provando a muovere le pedivelle lateralmente.
• Pedalata Non Fluida: Una pedalata che non è più fluida, che presenta resistenze in determinati punti o che sembra "impuntarsi", può essere un segnale di cuscinetti secchi, danneggiati o grippati.
• Perdita di Efficienza: Un movimento centrale usurato può comportare una perdita di efficienza nella trasmissione della potenza, facendoti sentire come se stessi sprecando energie durante la pedalata.

È fondamentale intervenire tempestivamente non appena si avvertono questi segnali. Ignorare un movimento centrale usurato può portare a un deterioramento progressivo dei cuscinetti e, nei casi più gravi, a danni permanenti all'asse della guarnitura o persino alle sedi del movimento centrale nel telaio, specialmente nei telai in carbonio dove il danno può essere più subdolo e costoso da riparare.

Sostituzione del Movimento Centrale: Fai da Te o Professionista?

La sostituzione di un movimento centrale può essere un'operazione fattibile anche per il ciclista con una certa manualità, ma richiede l'utilizzo di strumenti specifici e una certa precisione.

Strumenti Necessari:

• Estrattori specifici: Per rimuovere i movimenti centrali più ostinati o per quelli che richiedono un'estrazione particolare.
• Chiavi specifiche: A seconda del tipo di movimento centrale, potrebbero essere necessarie chiavi a brugola di varie misure, chiavi Torx, o chiavi dedicate per movimenti centrali Press Fit o filettati.
• Chiave dinamometrica: Essenziale per serrare i componenti alla coppia corretta specificata dal produttore, evitando sia un serraggio eccessivo che possa danneggiare i filetti o il telaio, sia un serraggio insufficiente che possa causare giochi o scricchiolii.
• Grasso o frenafiletti: Per facilitare il montaggio, prevenire la corrosione e sigillare le giunzioni, specialmente nei sistemi Press Fit.

Se non si possiedono gli strumenti adeguati o non si ha sufficiente esperienza, è sempre consigliabile affidarsi a un meccanico di biciclette qualificato. Un montaggio errato, specialmente con i sistemi Press Fit, può causare gravi danni al telaio, come crepe o deformazioni, che possono compromettere la sicurezza e l'integrità strutturale della bicicletta, con costi di riparazione molto elevati, soprattutto per telai in carbonio.

Durata di un Movimento Centrale e Fattori Influenzanti

La durata di un movimento centrale è altamente variabile e dipende da una molteplicità di fattori interconnessi:

• Utilizzo: L'intensità e la frequenza con cui si utilizza la bicicletta sono determinanti. Un ciclista che macina chilometri su strada in condizioni ottimali avrà una vita utile del movimento centrale superiore rispetto a un mountain biker che affronta regolarmente fango, acqua, polvere e urti.
• Ambiente: Le condizioni ambientali giocano un ruolo cruciale. L'esposizione prolungata a umidità, sale stradale (in inverno), fango e polvere accelera l'usura dei cuscinetti e può portare alla corrosione.
• Manutenzione: Una manutenzione regolare, che include la pulizia e la lubrificazione adeguata dei componenti, può prolungare significativamente la vita del movimento centrale.
• Qualità dei Componenti: I movimenti centrali di fascia alta, spesso dotati di cuscinetti di migliore qualità (come quelli ceramici o con sigillature più efficaci), tendono a offrire una durata maggiore rispetto ai modelli entry-level.

In media, un movimento centrale di buona qualità, sottoposto a un utilizzo regolare e in condizioni non estreme, può durare tra i 5.000 e i 10.000 chilometri. Tuttavia, è possibile che modelli di alta gamma, specialmente quelli con cuscinetti ceramici o con trattamenti superficiali avanzati, superino ampiamente queste cifre.

Differenze Chiave: Movimento Centrale MTB vs. Corsa

Sebbene la funzione di base rimanga la stessa, i movimenti centrali progettati per la mountain bike e quelli per le biciclette da corsa presentano differenze sostanziali, dettate dalle diverse esigenze delle discipline:

• Movimenti Centrali per MTB: Sono costruiti per resistere alle condizioni più gravose. La loro progettazione pone un'enfasi particolare sulla durabilità e sulla resistenza a fango, acqua, polvere, urti e vibrazioni. Spesso presentano sigillature più robuste per proteggere i cuscinetti dagli agenti esterni e sono realizzati con materiali resistenti all'usura e alla corrosione. La rigidità è importante, ma la protezione dagli elementi è spesso prioritaria.
• Movimenti Centrali da Corsa: In questo ambito, l'obiettivo primario è massimizzare l'efficienza e ridurre il peso. I movimenti centrali da strada tendono a essere più leggeri, realizzati con materiali più nobili e con tolleranze più strette per garantire la massima rigidità e minimizzare la dispersione di energia durante la pedalata su asfalto. La protezione dagli agenti atmosferici, pur importante, è generalmente meno critica rispetto alle condizioni incontrate in fuoristrada.

Filettato vs. Press-Fit: Quale Scegliere?

La scelta tra un movimento centrale filettato e uno Press Fit è una delle decisioni più comuni che un ciclista si trova ad affrontare. Entrambi i sistemi hanno i loro pro e contro:

Movimento Centrale Filettato (es. BSA):

• Vantaggi:
  • Facilità di Montaggio e Smontaggio: Le filettature rendono l'installazione e la rimozione relativamente semplici, richiedendo strumenti standard.
  • Silenziosità: Generalmente più silenziosi, poiché le filettature assorbono meglio le vibrazioni e riducono il rischio di scricchiolii se installati correttamente.
  • Manutenzione Semplice: La manutenzione e la sostituzione dei cuscinetti sono spesso più dirette.
  • Compatibilità: Molti telai sono ancora progettati con standard filettati, offrendo un'ampia scelta di guarniture compatibili.
• Svantaggi:
  • Peso: Tendono a essere leggermente più pesanti rispetto ai sistemi Press Fit.
  • Rigidità: Potrebbero offrire una rigidità leggermente inferiore nella zona del movimento centrale rispetto a un sistema Press Fit ben realizzato su un telaio progettato per esso.

Movimento Centrale Press Fit:

• Vantaggi:
  • Leggerezza: L'assenza di filettature nel telaio e la struttura più integrata contribuiscono a ridurre il peso complessivo.
  • Rigidità del Telaio: Permette di ottenere una maggiore rigidità torsionale nella zona del movimento centrale, traducendosi in una migliore efficienza di pedalata, specialmente in sprint e salite.
  • Estetica: Spesso, i telai con movimento centrale Press Fit presentano un design più pulito e integrato.
• Svantaggi:
  • Montaggio Preciso: Richiede un montaggio estremamente preciso e l'uso di attrezzi specifici per evitare danni al telaio e garantire un'installazione corretta.
  • Rischio di Scricchiolii: Se non montati perfettamente, o se le tolleranze del telaio non sono ottimali, i sistemi Press Fit sono più inclini a generare scricchiolii fastidiosi.
  • Manutenzione Complessa: La rimozione e la sostituzione possono essere più complicate e richiedere strumenti dedicati.

La scelta tra i due dipende dalle priorità del ciclista: per chi cerca la massima semplicità e affidabilità, il filettato è una scelta sicura. Per chi punta alle massime prestazioni, alla leggerezza e alla rigidità, il Press Fit, sebbene più esigente in termini di installazione, può offrire vantaggi tangibili.

L'Importanza della Lubrificazione

Indipendentemente dal tipo di movimento centrale, la lubrificazione gioca un ruolo fondamentale e insostituibile. L'applicazione di grasso specifico o, nel caso dei sistemi Press Fit, di frenafiletti o paste di montaggio apposite, è un passaggio chiave in ogni installazione o manutenzione.

• Prevenzione della Corrosione: Il grasso crea una barriera protettiva che impedisce all'umidità e agli agenti corrosivi di attaccare i cuscinetti e le parti metalliche.
• Riduzione degli Scricchiolii: Una corretta lubrificazione assicura che le superfici di contatto tra il movimento centrale e il telaio siano ben "sigillate", minimizzando il rischio di attriti metallo su metallo che generano scricchiolii.
• Facilitazione del Montaggio: Il grasso agisce come lubrificante durante l'avvitamento o la pressatura, permettendo un montaggio più fluido e riducendo lo sforzo.
• Prolungamento della Durata: Cuscinetti ben lubrificati scorrono con minore attrito, riducendo l'usura e prolungando la vita utile del componente.

Dimenticare questo passaggio, o eseguirlo in modo approssimativo, è uno degli errori più comuni che possono portare a problemi precoci con il movimento centrale.

Compatibilità tra Movimenti Centrali e Guarniture

È un errore comune pensare che tutti i movimenti centrali siano universalmente compatibili con tutte le guarniture. La realtà è ben diversa e la compatibilità è determinata da specifici parametri tecnici:

• Diametro del Perno della Guarnitura: Questo è il fattore più critico. I perni delle guarniture hanno diametri standardizzati, come 24 mm (tipico di Shimano Hollowtech II), 30 mm (comune in SRAM e altre marche), 28.9 mm (usato da Cannondale con alcuni sistemi) o anche 19 mm (per vecchi sistemi ISIS). Il movimento centrale deve avere un foro cuscinetto di diametro corrispondente per accogliere il perno della guarnitura.
• Larghezza e Diametro della Scatola del Telaio: Come accennato in precedenza, la larghezza e il diametro della scatola del movimento centrale sul telaio devono corrispondere alle specifiche del movimento centrale scelto.
• Standard del Movimento Centrale: Esistono numerosi standard (BSA, BB30, PF30, BB86, BB92, ecc.) che definiscono le dimensioni e il tipo di interfaccia tra movimento centrale e telaio. Una guarnitura con un perno da 30 mm, ad esempio, non sarà compatibile con un telaio BSA da 68 mm senza l'uso di adattatori specifici.

La Tecnologia Shimano Hollowtech II:

Un esempio emblematico di tecnologia avanzata nel campo delle guarniture è la Shimano Hollowtech II. Questo concetto è stato sviluppato con un obiettivo primario: ottimizzare la guarnitura per ridurre al minimo la potenza necessaria al ciclista, massimizzando al contempo l'efficienza.

• Elevata Rigidità: La caratteristica distintiva di Hollowtech II è l'elevata rigidità della guarnitura, che garantisce un'efficiente trasmissione della potenza durante la pedalata. Questo si traduce in una minore dispersione di energia e in una sensazione di maggiore reattività.
• Peso Ridotto: Contestualmente alla rigidità, Hollowtech II mira a un peso ridotto. La tecnologia permette la creazione di pedivelle cave ed estremamente leggere, realizzate attraverso l'esclusiva tecnologia di forgiatura SHIMANO. Questo alleggerimento è particolarmente apprezzato dai ciclisti che affrontano lunghe distanze o salite impegnative.
• Equilibrio Ottimale: La guarnitura Hollowtech II è stata sviluppata ponendo un'enfasi particolare sull'equilibrio tra rigidità e leggerezza. Il risultato è un componente performante che non sacrifica l'uno a scapito dell'altro.
• Integrazione con il Movimento Centrale: Un elemento chiave della tecnologia Hollowtech II è la stretta connessione tra la pedivella destra e l'asse del movimento centrale. In molti design Hollowtech II, l'asse è integrato nella pedivella destra, creando un'unità monoblocco che contribuisce ulteriormente alla rigidità e riduce il numero di componenti. L'asse ha tipicamente un diametro di 24 mm, richiedendo movimenti centrali con cuscinetti di questa dimensione interna.

Per garantire la compatibilità, è essenziale consultare sempre le specifiche tecniche sia della guarnitura che del movimento centrale e del telaio. I produttori forniscono tabelle di compatibilità dettagliate che aiutano a evitare errori costosi. Non dare per scontata la compatibilità; verifica sempre le specifiche del produttore per evitare sorprese.
