Misure potenza quattro fili: dimensionamento, normative e pratiche per impianti sicuri ed efficienti
Se stai progettando o rinnovando un impianto elettrico tra i vari fattori da considerare vi è anche il dimensionamento della sezione dei cavi. Questo aspetto, infatti, è strettamente legato all’efficienza e all’impatto ambientale dell’impianto elettrico ma soprattutto alla sicurezza degli utenti e del bene che ospiterà l’impianto. Vediamo allora insieme a quale normativa dobbiamo fare riferimento e quali sono i metodi per il corretto dimensionamento della sezione dei cavi. Prima però voglio ricordarti che per una progettazione sicura, rapida e a norma puoi fare affidamento a specifici software per la progettazione di impianti elettrici. Non ti resta allora che provare gratuitamente il software e continuare nella lettura per scoprire metodi e benefici di una corretta progettazione!
Qual è la normativa di riferimento per il dimensionamento dei cavi?
La norma di riferimento per la progettazione degli impianti elettrici e quindi anche per il dimensionamento dei cavi è, nella sua ottava edizione, la Norma CEI 64-8, “Impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in corrente alternata e a 1500 V in corrente continua”.
Come suggerisce lo stesso titolo, la norma si occupa di tutto ciò che riguarda la bassa tensione: tra 50 e 1000 Volt (V) per la corrente alternata; tra 120 e 1500 Volt (V) per la corrente continua. Possiamo dunque dedurre che in questa stessa norma troveremo le informazioni utili e necessarie per il dimensionamento dei cavi per impianti elettrici civili, che funzionano in corrente alternata monofase a 230 V; impianti elettrici industriali, che funzionano generalmente in corrente alternata trifase a 400 V, o più raramente in corrente continua.
La norma CEI 64-8 indica variabili in relazioni alle quali è utile un dimensionamento differente dei cavi: tipo di linea/circuito; grado massimo di protezione; valore nominale dell’interruttore automatico di testa; lunghezza del cavo. In particolare, la lunghezza del cavo è critica perché maggiore è la distanza, maggiore è la caduta di tensione in Volt. Nell’impianto domestico questa caduta è meno marcata, ma può determinare malfunzionamenti se alimenta ad esempio il contatore. La norma fornisce indicazioni utili per ovviare a tali inconvenienti tramite un dimensionamento accurato dei cavi.
Qual è la sezione minima da normativa?
L’adeguata dimensione della sezione dipende da variabili specifiche: tipo di linea, grado di protezione, protezione magnetotermica e lunghezza. La norma CEI 64-8 definisce i requisiti minimi, ma consente di aumentare la sezione per migliorare efficienza e sicurezza. La sezione maggiore incrementa la corrente ammessa, riduce la resistenza interna e, di conseguenza, diminuisce il calore generato e il rischio di surriscaldamento. Inoltre favorisce l’efficienza energetica e la riduzione dei costi operativi.
Quali sono i benefici di una sezione maggiore dei cavi?
Una sezione maggiore, rispetto a quella minima normativa, può comportare incrementi significativi: aumento della quantità di corrente che può fluire attraverso la linea; riduzione delle perdite di energia durante il trasporto; riduzione della resistenza interna; minor generation di calore e minore rischio di surriscaldamento; miglioramento dell’efficienza energetica e riduzione dei costi operativi.
Come calcolare la sezione dei cavi elettrici?
I metodi principali sono due e vanno usati in modo complementare:
- Metodo della portata: basato sulla corrente massima tollerata dal cavo, consente il dimensionamento della sezione in relazione all’uso dell’impianto (monofase o trifase).
- Metodo della massima caduta di tensione ammissibile: applicato dopo aver calcolato la sezione con il metodo della portata, per verificare che la caduta di tensione non superi i limiti consentiti (tipicamente 2%).
La formula generale utile quando si dimensiona una linea non specificata dalla normativa è:
S = (ρ × 2L × P) / (ΔmaxU × U)
In questa formula: S è la sezione del cavo in mm²; ρ è la resistività del rame (0,0179 Ω·mm²/m a 20°C); L è la lunghezza del cavo in m; P è la potenza massima in W; ΔmaxU è la perdita di tensione massima ammessa in V (tipicamente 0,02 × U); U è la tensione nominale di alimentazione. Per approfondire guarda il video tutorial sul dimensionamento dell’impianto elettrico e i collegamenti elettrici: Perché è importante il corretto dimensionamento dei cavi elettrici?
Come abbiamo detto, quali sono i benefici della scelta di una sezione maggiore?
Qualora si decida di utilizzare una sezione superiore a quella minima prevista, si ottengono vantaggi come: maggiore capacità di trasporto della corrente, minor effetto Joule, miglioramento dell’efficienza energetica, e una maggiore robustezza dell’impianto contro variazioni di carico e condizioni ambientali. Inoltre, una sezione adeguata contribuisce a prevenire problemi quali cortocircuiti e incendi derivanti da surriscaldamento.
Perché è importante il corretto dimensionamento dei cavi elettrici?

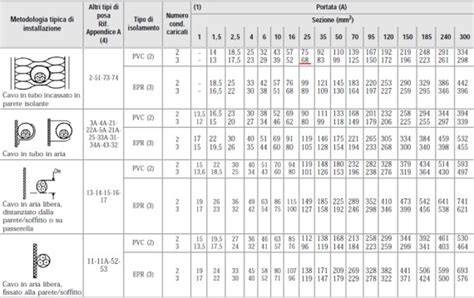

L’importanza risiede in due fattori principali: l’efficienza e l’impatto ambientale dell’impianto, e la sicurezza degli utenti e del bene ospitante. La dimensione corretta della sezione è determinante per garantire una gestione efficiente della corrente, minimizzare le perdite e ridurre i rischi di surriscaldamento e incendi. Inoltre, un dimensionamento accurato facilita l’uso di sistemi di protezione adeguati e conforme alle tabelle CEI/UNEL 35024, indispensabili soprattutto in ambiti industriali. Scegliere correttamente la sezione del cavo è fondamentale sia per impianti domestici che per sistemi industriali complessi.
La sezione del cavo è uno degli elementi più critici nella progettazione e installazione di un impianto elettrico, sia domestico che industriale. Essa rappresenta l’area trasversale del conduttore, misurata in mm². In ambienti industriali, oltre al dimensionamento, è importante valutare la schermatura per motori elettrici, tenendo conto della corrente di avviamento (spesso 5-7 volte quella nominale). Il dimensionamento deve rispettare CEI 64-8 e le tabelle CEI/UNEL 35024.
Sezione minima per uso domestico e verifica di cavi esistenti
La normativa stabilisce criteri minimi per uso domestico e fornisce riferimenti per la verifica di cavi già installati, oltre a discutere l’opzione di utilizzare cavi sovradimensionati, che però richiede attenzione alle protezioni magnetotermiche e alle criticità di compatibilità. La differenza tra sezione nominale e reale è un aspetto importante: la sezione nominale è quella dichiarata dal costruttore e usata come riferimento progettuale.
Sezione dei cavi in applicazioni particolari
La scelta dipende anche dal contesto di utilizzo: un forno distante oltre 10 metri può richiedere 4 mm², apparecchi ad alto assorbimento come forno 7.000 W e altre applicazioni domestiche o industriali richiedono valutazioni specifiche. In ambienti industriali è cruciale valutare la schermatura e dimensionare i cavi secondo CEI 64-8 e CEI/UNEL 35024. La sezione del cavo determina la capacità di trasporto di potenza e la stabilità termica nei lunghi percorsi, con vantaggi in termini di efficienza e sicurezza.
Connettori, polarità e tipi di terminazione
Il collegamento fisico ai morsetti può avvenire tramite banane da 4 mm, forcelle o filo nudo. Le banane offrono praticità e contatto stabile; le forcelle forniscono contatto potenzialmente maggiore ma richiedono serraggio periodico; il filo nudo è economico ma soggetto a ossidazione. Connettori placcati in oro o argento proteggono i contatti dall’ossidazione garantendo prestazioni durature.
La polarità è fondamentale: il "+" dell’amplificatore va collegato al "+" del diffusore per ogni canale. Se si inverte la polarità su un solo diffusore, si avrà un sistema fuori fase che distrugge la coerenza e l’immagine sonora. Rosso con rosso e nero con nero è la regola d’oro da controllare prima dell’ascolto critico.
Bi-wiring vs cavo singolo
Molti diffusori offrono quattro morsetti uniti da ponticelli, consentendo bi-wiring. Una riflessione pragmatica suggerisce che, a parità di budget, è preferibile utilizzare un singolo cavo eccellente rispetto a due medi in parallelo. Se si opta per bi-wiring, si possono sostituire ponticelli lamellari di serie con ponticelli aftermarket di alta qualità. In alcuni casi il collegamento diagonale tra alti e bassi può offrire coerenza armonica e timing migliorato.
Manutenzione e pulizia delle connessioni
La pulizia dei contatti è fondamentale: l’umidità, fumi e polvere può creare un microfilm isolante. Si raccomanda di scollegare e pulire tutte le connessioni almeno ogni sei mesi usando detergente specifico per contatti. Per i cavi con terminazioni non saldate o filo nudo, la manutenzione periodica è particolarmente importante. Spegnere sempre tutte le apparecchiature prima di procedere e controllare che non vi siano schiacciamenti o pieghe eccessive.
Terminazione professionale: crimpatura a freddo
Per cavi di alta gamma la crimpatura professionale è consigliata: la crimpatura eseguita in fabbrica assicura una connessione gas-tight che impedisce l’ingresso di aria e previene l’ossidazione. Se si opta per fai-da-te, una saldatura all’argento può funzionare per cavi entry-level, ma per la qualità premium la crimpatura è preferibile.
La sezione dei cavi a quattro fili è discussa anche nel contesto delle applicazioni High-End e Hi-Fi, dove la distanza tra elemento attivo e diffusori influisce sulla scelta della sezione e sulla qualità del suono. I quattro fili permettono distribuzione bilanciata della corrente, migliorano la sicurezza e offrono maggiore stabilità delle prestazioni in ambienti difficili. Il rame, l’isolante e la costruzione in multi-strato sono elementi chiave per mantenere coerenza temporale e ridurre interferenze.
La sicurezza, l’efficienza e la longevità dell’impianto dipendono dall’adozione di standard e pratiche corrette: rispetto della CEI 64-8, uso di tabelle CEI/UNEL 35024, scelta di conduttori di qualità (OFC o rame argentato), isolanti avanzati come PTFE, Taylon e polietilene, e protezione adeguata in ambienti industriali con schermature appropriate. La scelta responsabile della sezione del cavo è quindi un elemento fondamentale di tutto il processo di progettazione e installazione.
