Misura vite terminale sportster: anatomia, standard e consigli pratici

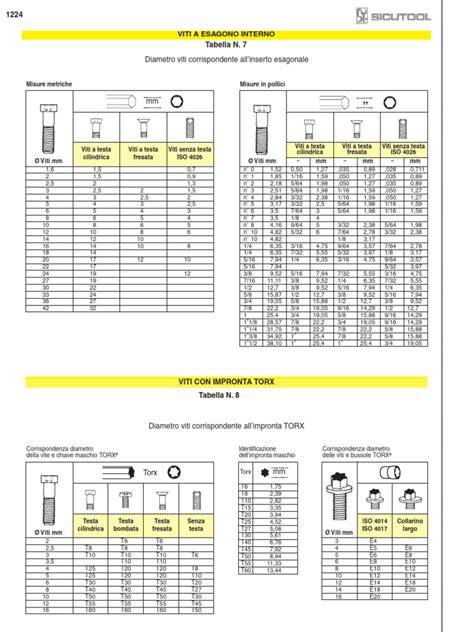

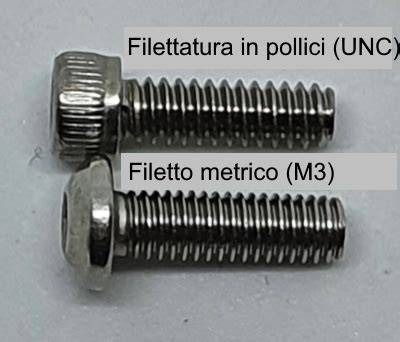

Tutte le Harley, dalle monocilindriche del 1904 agli attuali modelli Milwaukee Eight, presentano viti con dimensioni speciali che non si trovano nei comuni negozi di ferramenta dell'Europa centrale. La lunghezza, il diametro e il passo della filettatura della vite sono specificati in multipli o parti di pollice. 1 pollice corrisponde a 25,4 mm e l'abbreviazione è ". È la base di queste misure speciali. Come le viti metriche, le viti in pollici sono disponibili in molte finiture e con teste molto diverse. Anche le teste delle viti a esagono e a brugola si basano sui pollici. Torx ("interno a stella"), a croce e piatto sono (quasi) simili per le viti metriche e in pollici.

Cos’altro significano le tre linee sulla testa del bullone? E le sei? Entrambe sono marcature che indicano la resistenza. Tre linee a forma di stella stanno per "Grado 5" e sei linee a forma di stella per "Grado 8". Le viti etichettate come grado 5 dovrebbero avere una resistenza alla trazione compresa tra 105.000 e 120.000 psi, ovvero circa 720-820 N/mm2. Le viti etichettate come grado 8 hanno una resistenza alla trazione di almeno 150.000 psi, che corrisponde a circa 1035 N/mm2. Anche se le denominazioni non sono paragonabili al 100%, è possibile utilizzare un bullone in pollice di grado 5 allo stesso modo di uno metrico di grado 8,8 e un grado 8 è approssimativamente equivalente a un bullone di grado 10,9.

Non vedo alcuna marcatura speciale sulla testa della vite? Questa vite non regge proprio? Non è facilissimo rispondere a questa domanda. Se ci si attiene alle norme SAE, le viti senza marcature speciali sulla testa hanno una resistenza massima alla trazione di 60.000 psi, ovvero poco meno di 410 N/mm2 e quindi corrisponderebbero solo approssimativamente alle viti 4.6 che si trovano nei negozi di bricolage dell'Europa centrale. A dire il vero, non sappiamo quali viti e bulloni siano stati utilizzati sulla vostra Harley nel corso dei decenni.

Ma: dovete sapere che Harley-Davidson ha installato, nel corso di oltre 100 anni, un gran numero di viti che non sono conformi a nessuna norma SAE (ci sono cose più importanti), ma per le quali la Factory ha prestato particolare attenzione a garantire l'utilizzo di acciai di qualità e il rispetto degli elevati requisiti di qualità della fabbrica stessa, sia che i bulloni siano acquistati, sia addirittura prodotti in proprio. Soprattutto quando si tratta di restauri di alta qualità, i moderni segni di linea sulle teste delle viti sono davvero fuori posto. Colony, in qualità di fornitore eccellente di riproduzioni di viti e bulloni più vecchi, contrassegna le teste come erano contrassegnate all'epoca - oppure non contrassegnate affatto.

In sintesi, alla domanda si può rispondere come segue: se si acquista una vite da W&W, questa soddisfa sicuramente i requisiti di resistenza specificati per il componente in questione. Altro lo trovate nello shop.

Impatto pratico per restauratori e appassionati

Per chi restaura una Sportster o aggiorna componenti, è fondamentale riconoscere che le viti in pollici hanno propri standard di resistenza e marcature: grado 5 e grado 8 sono i riferimenti principali, con limiti di resistenza molto differenti rispetto alle viti metriche. Le teste delle viti, sia a esagono che a brugola e Torx, seguono i pollici e possono richiedere strumenti specifici. Le pratiche consigliate includono la verifica delle marcature e l’utilizzo di fornitori affidabili che offrano viti in pollici con caratteristiche certificate, come nel caso di fornitori che replicano l’antica marcatura delle teste o che propongono versioni non marcate ma costruite con acciai di qualità dalla fabbrica.

Durante restauri di alto livello, la scelta tra authenticità storica e prestazioni meccaniche può influire sull’estetica e sulla funzionalità. Le riproduzioni di Colony, contrassegnate come erano contrassegnate all’epoca o non contrassegnate affatto, rappresentano una soluzione molto apprezzata per mantenere l’integrità visiva dei componenti originali. Lavorando con viti di grado 5 o grado 8, è possibile avvicinarsi alle rigidità richieste senza compromettere l’uso quotidiano della Motorcycle.

Riassunto pratico

• Le viti in pollici usate nelle Harley hanno dimensioni espresse in multipli o parti di pollice, come standard di base la distanza di 25,4 mm per pollice.
• Le marcature di resistenza a tre o sei linee indicano grado 5 o grado 8, con limitazioni di resistenza molto diverse.
• Le viti senza marcature speciali hanno resistenza ridotta (circa 60.000 psi) e possono corrispondere a viti 4.6 metriche.
• Harley-Davidson ha impiegato viti non conformi a SAE, ma con acciai di qualità elevata garantita dalla fabbrica; per restauri di alta qualità, le teste moderne possono risultare fuori posto.
• Colony offre riproduzioni che riportano le marcature storiche o che non le riportano affatto per preservare l’autenticità visiva.
• Per garantire compatibilità e resistenza, l’acquisto da fornitori affidabili come W&W può assicurare la conformità ai requisiti del componente.

Note operative

Selezionare viti in pollici per componenti Harley richiede attenzione alle dimensioni, al passo e al grado di resistenza, nonché alla marcatura testa. In caso di restauri, è consigliabile valutare l’opzione di repliche autentiche o di pezzi reali consegnati con certificazioni di qualità e compatibilità meccanica.
