L'Effetto Joule nei Conduttoriohmici: Misura della Potenza Dissipata

L'effetto Joule descrive la trasformazione integrale dell'energia elettrica in calore quando essa attraversa un conduttore. Questo fenomeno, sebbene fondamentale per il funzionamento di numerosi dispositivi, rappresenta anche una fonte di perdita di energia nelle linee di trasmissione elettrica e nei circuiti in generale, incidendo negativamente sull'efficienza delle macchine elettriche. La comprensione di questo principio è essenziale per l'ingegneria elettrica e la fisica applicata, permettendo di ottimizzare il rendimento dei sistemi e progettare apparecchiature efficienti.

Fondamenti Storici e Teorici dell'Effetto Joule

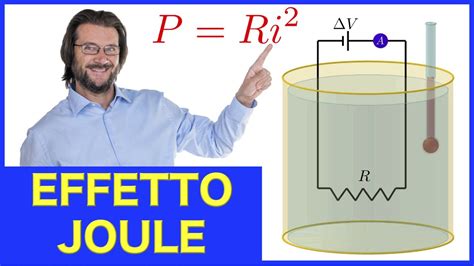

L'effetto Joule prende il nome dal fisico inglese James Prescott Joule, che nel 1848, attraverso rigorosi esperimenti, dimostrò la generazione di calore da parte di una corrente elettrica. Joule immerse un filo conduttore in una quantità d'acqua nota e misurò l'incremento di temperatura nel corso di un periodo specifico. Esperimenti successivi, condotti nel 1841 e 1842, evidenziarono una proporzionalità diretta tra il calore generato e l'energia chimica impiegata nelle pile Volta utilizzate. Questo risultato fu cruciale per mettere in discussione la teoria del calorico, allora predominante, e per porre le basi della teoria meccanica del calore, che riconosce il calore come una delle molteplici forme di energia.

Un esperimento quantitativo di particolare rilievo condotto da J. P. Joule impiegò la caduta di pesi, convertendo l'energia potenziale gravitazionale in calore, il cui valore veniva poi misurato tramite un calorimetro. L'unità di misura dell'energia nel Sistema Internazionale (SI) è stata denominata joule in suo onore, con il simbolo J.

Dal punto di vista microscopico, i portatori di carica (elettroni) all'interno di un conduttore, a causa del moto viscoso dovuto agli urti con gli atomi del reticolo cristallino, acquisiscono una velocità di deriva locale costante in presenza di un campo elettrico. Questa osservazione è rilevante per la formulazione della legge di Joule, specialmente quando si considera la dissipazione di calore per unità di volume.

La Legge di Ohm e la Resistenza Elettrica

Le leggi di Ohm costituiscono i pilastri dell'elettrotecnica, offrendo una comprensione fondamentale del comportamento dei circuiti elettrici. La prima legge di Ohm stabilisce una relazione lineare tra la tensione elettrica (V), la corrente (I) e la resistenza (R) in un conduttore, espressa dalla formula:

$V = I \times R$

Questa legge implica che, per una data resistenza, la corrente che attraversa un conduttore è direttamente proporzionale alla tensione applicata ai suoi capi. La resistenza (R), misurata in ohm ($\Omega$), rappresenta l'opposizione che un materiale oppone al passaggio della corrente elettrica.

La seconda legge di Ohm, meno comunemente citata ma di eguale importanza, descrive come la resistenza di un conduttore sia influenzata dalle sue proprietà fisiche:

$R = \rho \frac{l}{A}$

dove:

• $l$ è la lunghezza del conduttore.
• $A$ è l'area della sezione trasversale del conduttore.
• $\rho$ (rho) è la resistività del materiale, una costante di proporzionalità che indica la facilità con cui un materiale conduce l'elettricità.

La resistività è una proprietà intrinseca del materiale. Ad esempio, il rame, ampiamente utilizzato nelle applicazioni elettriche per la sua bassa resistività, è tra i migliori conduttori disponibili. Materiali con alta resistività, come la nichel-cromo (utilizzata nelle resistenze dei forni elettrici e degli asciugacapelli), sono impiegati quando si desidera generare calore.

Potenza Dissipata per Effetto Joule: Formule e Calcolo

L'effetto Joule si manifesta con la dissipazione di energia elettrica in calore. La potenza elettrica ($P$), definita come la rapidità con cui l'energia elettrica viene convertita in altre forme di energia (in questo caso, calore), si misura in watt (W). La potenza dissipata per effetto Joule in un conduttore ohmico può essere calcolata attraverso diverse formulazioni derivate dalla legge di Ohm:

1. In termini di resistenza e corrente:$P = R \times I^2$

   Questa formula evidenzia come la potenza dissipata sia proporzionale al quadrato della corrente che attraversa il conduttore. Ciò significa che raddoppiando la corrente, la potenza dissipata quadruplica, a parità di resistenza.

2. In termini di corrente e differenza di potenziale:$P = I \times V$

   Questa è la definizione generale di potenza elettrica e lega la potenza alla corrente che scorre e alla tensione ai capi del conduttore.

3. In termini di differenza di potenziale e resistenza:$P = \frac{V^2}{R}$

   Questa formula mostra come la potenza dissipata sia proporzionale al quadrato della tensione applicata e inversamente proporzionale alla resistenza.

Quando si considera la quantità totale di calore ($Q$) dissipato in un intervallo di tempo ($\Delta t$), si utilizza la relazione:

$Q = P \times \Delta t$

Sostituendo le varie espressioni per la potenza, si ottengono le seguenti formule per il calore dissipato:

$Q = R \times I^2 \times \Delta t$$Q = I \times V \times \Delta t$$Q = \frac{V^2}{R} \times \Delta t$

Queste formule sono fondamentali per dimensionare i componenti elettrici, calcolare le perdite di energia e progettare sistemi di riscaldamento.

Implicazioni Pratiche dell'Effetto Joule

L'effetto Joule ha una vasta gamma di applicazioni pratiche, sia desiderate che indesiderate.

Dispositivi che Sfruttano l'Effetto Joule

Numerosi dispositivi di uso quotidiano si basano sul principio della conversione di energia elettrica in calore per svolgere la loro funzione:

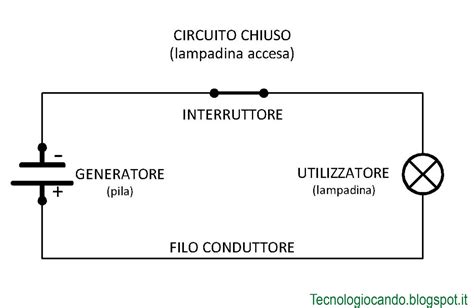

• Lampade a incandescenza: Il filamento di tungsteno, attraversato da corrente, si riscalda fino all'incandescenza, emettendo luce. Tuttavia, la loro efficienza luminosa è molto bassa (tipicamente intorno al 2%), poiché la maggior parte dell'energia viene dissipata sotto forma di calore.
• Forni elettrici, stufe elettriche, ferri da stiro, asciugacapelli, scaldabagni elettrici: Questi apparecchi utilizzano resistenze realizzate con materiali ad alta resistività (come il nichel-cromo) per generare calore quando attraversate da corrente.

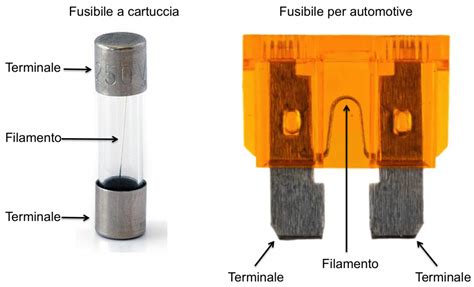

• Fusibili e interruttori magnetotermici: Questi dispositivi di protezione utilizzano l'effetto Joule per interrompere il circuito in caso di sovracorrente. Il calore generato fonde un filo (fusibile) o attiva un meccanismo di sgancio (interruttore magnetotermico), proteggendo l'impianto da danni e incendi.

Perdite di Energia e Inefficienza

Nelle applicazioni in cui la generazione di calore non è l'obiettivo primario, l'effetto Joule rappresenta una perdita di energia preziosa.

• Linee di trasporto dell'elettricità: I cavi conduttori, pur essendo realizzati con materiali a bassa resistività come il rame, possiedono una resistenza intrinseca. Il passaggio di correnti elevate su lunghe distanze genera calore, riducendo l'energia che raggiunge i consumatori e aumentando i costi energetici. La legge di Joule ($P = R \times I^2$) dimostra come le perdite siano proporzionali al quadrato della corrente, evidenziando l'importanza di utilizzare tensioni elevate per la trasmissione di potenza su lunghe distanze, riducendo così la corrente necessaria per una data potenza.
• Macchine elettriche (motori, generatori): All'interno degli avvolgimenti delle macchine elettriche, la resistenza dei conduttori causa una dissipazione di potenza sotto forma di calore. Questo riduce l'efficienza complessiva del dispositivo. Ad esempio, nei motori elettrici, l'energia elettrica viene trasformata in energia meccanica, ma una frazione di questa energia viene persa per effetto Joule. Sebbene i motori elettrici più efficienti non superino il 50% di efficienza a causa della resistenza del rame, la ricerca sui motori con avvolgimenti superconduttori mira a superare questi limiti, eliminando quasi completamente le perdite resistive.

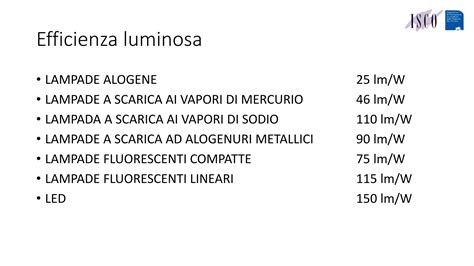

• Illuminazione: Nelle lampade a scarica, l'efficienza luminosa è legata al rapporto tra la potenza dissipata per effetto Joule e l'energia luminosa utile. Mentre le lampade a incandescenza hanno un'efficienza luminosa molto bassa, le lampade a scarica possono raggiungere efficienze significativamente maggiori (fino al 29%).

Considerazioni sui Circuiti in Corrente Alternata

Nel caso di circuiti in corrente alternata (AC), il calcolo della potenza dissipata per effetto Joule può diventare più complesso, specialmente in presenza di componenti reattivi come induttori e condensatori. Tuttavia, per la componente puramente resistiva del circuito (resistenza pura), la legge di Joule nella forma $P = R \times I{eff}^2$ rimane valida, dove $I{eff}$ è il valore efficace della corrente alternata.

Per un circuito AC composto da una resistenza ($R$) e una reattanza ($X$) in serie, la corrente efficace ($I_{eff}$) è determinata dall'impedenza totale ($Z$) del circuito:

$Z = \sqrt{R^2 + X^2}$

e la corrente è:

$I{eff} = \frac{V{eff}}{Z}$

dove $V_{eff}$ è la tensione efficace applicata. La potenza dissipata unicamente per effetto Joule in questo caso è data da:

$P{dissipata} = R \times I{eff}^2 = R \times \left(\frac{V_{eff}}{Z}\right)^2$

È importante distinguere questa potenza dissipata in calore dalla potenza apparente o dalla potenza attiva nel circuito AC, che tengono conto anche delle componenti reattive.

Superare le Perdite: Materiali Avanzati e Tecnologie

La continua ricerca mira a ridurre le perdite dovute all'effetto Joule attraverso lo sviluppo di materiali innovativi e l'ottimizzazione dei design. L'uso di conduttori con resistività sempre minore, l'impiego di superconduttori (che presentano resistenza elettrica nulla al di sotto di una certa temperatura critica) e il miglioramento dell'efficienza dei dispositivi elettrici sono aree di grande interesse. Comprendere a fondo la legge di Joule e le sue implicazioni è il primo passo per affrontare queste sfide tecnologiche e per sfruttare al meglio l'energia elettrica.
