Frizione KTM 300 1986: guida pratica per diagnosi e riparazione
La frizione KTM 300 degli anni ’80 e la gestione idraulica/dinamica delle attuali varianti richiedono attenzione alle interfacce tra cestello, dischi e pompa idraulica. Nel caso specifico descritto, la moto “cammina” con la leva tirata e marcia inserita, e tende a spegnersi se non si dosa l’accelerazione; un sintomo che può derivare da problemi di pack frizione, consumo di olio, contaminazione d’acqua nel fluido o usura di componenti meccanici. Per comprendere al meglio le cause è utile analizzare i numerosi elementi coinvolti: cestello, dischi, molla, piatto spingidisco, unità pompa e liquido.
Analisi delle possibili cause
La presenza di goccioline d’acqua nel cilindretto della pompa Magura può compromettere l’azione della frizione, rendendo meno preciso l’innesto e provocando slittamenti o trascinamento. Il cestello della frizione, seppur lievemente seghettato, potrebbe causare gioco e compromettere l’allineamento dei dischi se la superficie di appoggio non è uniforme. L’olio usato può influire sull’efficacia di trascinamento, in particolare se non ha subito una sostituzione corretta o se si è miscelato con impurità. Il contatto tra piastre e linguette del cestello può causare attrito asimmetrico, con conseguente comportamento irregolare al rilascio della frizione. Il pistoncino della pompa potrebbe essere danneggiato, soprattutto in presenza di perdite d’acqua o contaminazione, influendo sull’azione di spinta sui dischi.
Altri elementi chiave includono:
- Tipo di sistema idraulico: DDS (Damped Diaphragm System) o DS (Diaphragm System); differenze tra modelli 450 e 250/350 e l’uso della rondella Belleville come forza di riporto.
- Liquido frizione: Dot 4 o Dot 5.1, oppure olio minerale in caso di pompe più vecchie; verificare etichette e specifiche sul tappo del serbatoio.
- Condizioni del disco e spessori: gioco tra i dischi può essere normale o indicare usura, con potenziale incastramento in particolari condizioni di accelerazione o marcia inserita.
Procedura di verifica passo-passo
Per orientarsi verso una diagnosi accurata, esegui questi controlli in sequenza:
- Verificare liquido e stato dell’impianto: controllare livello e stato del fluido, eventuali contaminanti o acqua; sostituire liquido se necessario e controllare tulipano della pompa per graffi o deformazioni.
- Isolare la frizione: a moto spenta, tirare la leva e muovere avanti/indietro la moto per ascoltare se il movimento è accompagnato da ingranaggio dell’albero; se la frizione trascina l’albero significativamente, è segno di difficoltà nel sistema.
- Controllo delle superfici di contatto: esaminare cestello frizione per seghettature e usura; controllare i dischi in acciaio o carbonio per eventuali deformazioni o usura anomala.
- Controllare gioco dei dischi: verificare se esiste gioco eccessivo tra i dischi una volta inserita la marcia; un leggero gioco può essere normale, ma un gioco eccessivo potrebbe indicare componenti allentati o usurati.
- Verificare olio cambio: se l’olio è recente ma non ha migliorato la situazione, considerare pulizia interna guidata o verifica degli elementi di spinta sul piatto.
- Controllare la pompa Magura: ispezionare la guarnizione e la superficie interna; sostituire se graffiata o con perdita d’olio e verificare eventuali infiltrazioni.
Interventi consigliati
Una volta identificata la causa predominante, si possono intraprendere diverse soluzioni, partendo dalle più semplici alle più complesse:
- Sostituzione liquido frizione e olio cambio con specifiche corrette per KTM 300; verificare indicazioni del produttore e lo stato delle guarnizioni.
- Sostituzione di componenti usurati: cestello frizione, dischi, piastra di spinta e molle, in base all’entità di usura rilevata durante l’ispezione.
- Controllo e potenziale sostituzione della pompa frizione: se la guarnizione interna è compromessa o se l’attuatore è graffiato, valutare la sostituzione con kit di riparazione.
- Verifica di eventuali particolari idraulici: modelli idraulici Brembo o BrakeTec a seconda del lotto di produzione; controllare la stampigliatura sul top della pompa.
- Revisione complessiva: se si riscontrano incongruenze multiple, potrebbe essere utile una revisione completa del sistema frizione, anche con kit di progettazione DDS/DS a seconda del modello.
Note sul contesto e sull’uso di ricambi

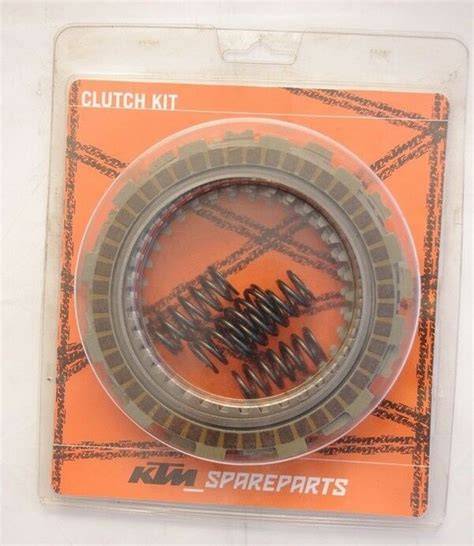

La disponibilità di ricambi è ampia: è possibile trovare kit completi di dischi, molle, piastra di pressione e cuscinetti, oltre a componenti specifici per KTM, Husqvarna e GasGas. Alcuni fornitori offrono cesti frizione in acciaio lavorato a CNC e ingranaggi principali robusti, pensati per resistere a carichi elevati. È utile verificare compatibilità per modello e anno, poiché le soluzioni idrauliche e i sistemi di azionamento hanno evoluto le loro configurazioni nel tempo. Le opzioni includono sistemi DDS e DS, con differenti minuti di molla Belleville e caratteristiche di leva per facilitare l’uso, riducendo l’affaticamento della mano.
Osservazioni pratiche sull’uso quotidiano
In situazioni di guida, una frizione non perfettamente funzionante può manifestare lo slittamento o trascinamento all’ingresso in marcia, con spegnimento della moto se si tenta di muoverla in neutro o con l’acceleratore chiuso. Durante valutazioni di usura o difetti, è consigliabile testare la risposta della frizione con e senza carico, in diverse condizioni di temperatura e di olio, per valutare coerenza di prestazioni. La scelta tra frizione a secco, monodisco o multidisco dipende dall’uso previsto e dal modello specifico; per KTM 300, l’uso di sistemi idraulici avanzati può offrire una gestione più lineare e affidabile nelle condizioni di guida ad alta potenza.
