Guida Completa all'Installazione del parafango posteriore Ermax per TMAX 530

L'installazione di un parafango posteriore aftermarket, come il modello Ermax per il TMAX 530, può sembrare un'operazione complessa, ma con la giusta guida diventa un processo gestibile anche per chi non è un meccanico esperto. Questo articolo si propone di fornire un'analisi dettagliata e passo-passo dell'installazione, analizzando ogni fase, gli strumenti necessari e fornendo indicazioni utili per garantire un montaggio corretto e sicuro.

Componenti e Preparazione

Prima di iniziare, è fondamentale familiarizzare con i componenti forniti nel kit del parafango posteriore Ermax. Generalmente, il kit include:

• Il parafango posteriore stesso.
• Tre bulloni: uno di dimensione 4 (brugola) con una rondella più grande, e due di dimensione 3 (brugola).
• Due gabbiette (dadi a rivetto o inserti filettati).

È importante notare che, come indicato nelle istruzioni originali, "ci sono 2 gabbiette. 2 saranno le cose che ci resteranno in mano e francamente è una cosa un pò brutta ma lo vediamo dopo". Questo suggerisce che alcuni componenti originali potrebbero non essere riutilizzati o che il design del nuovo parafango potrebbe comportare una minore integrazione con alcuni elementi della moto.

Prima di procedere con lo smontaggio, è consigliabile preparare l'area di lavoro e raccogliere tutti gli attrezzi necessari. Questo eviterà interruzioni e garantirà un flusso di lavoro più efficiente.

Strumenti Necessari

Per un'installazione corretta, avrai bisogno dei seguenti strumenti:

• Chiave a occhio da 10 mm.
• Cacciavite a croce.
• Cacciavite sottile a taglio.
• Pinza a becco storto.
• Chiavi a brugola delle misure 3 mm e 4 mm.

L'uso di un cavalletto centrale per la moto non è strettamente necessario, ma può facilitare alcune operazioni, soprattutto se si lavora da soli. Tuttavia, come specificato nelle istruzioni originali, "Il tutto l'ho fatto senza cavalletto moto per far capire che si può tranquillamente fare con il suo cavalletto!".

Fase 1: Smontaggio del Paracatena Originale

Il primo passo consiste nella rimozione del paracatena originale. Questo componente, che protegge la catena e la corona, è fissato in due punti principali:

1. Vicino alla corona: Individua il bullone chiaramente visibile in prossimità della corona della trasmissione. Utilizza una chiave da 10 mm per rimuoverlo.
2. Vicino alla pedana sinistra: Abbassati e individua un bullone a brugola (misura 4 mm) situato all'altezza della pedana sinistra, vicino alla catena. Rimuovi questo bullone.

Una volta rimossi questi due bulloni, il paracatena potrebbe essere ancora fissato da una vite di plastica sul lato opposto. Questa vite solitamente richiede un quarto di giro in senso antiorario per essere sganciata. Dopo aver liberato questa vite, il paracatena dovrebbe essere completamente rimosso.

Fase 2: Smontaggio del Parafango Ammortizzatore (o Supporto Faro Posteriore)

Successivamente, è necessario smontare il parafango ammortizzatore originale. Le istruzioni originali notano con sorpresa che questo componente "non verrà più rimontato e sinceramente per me è mancante come cosa". Questo implica che il nuovo parafango Ermax non prevede il riutilizzo di questo specifico pezzo, il che potrebbe comportare una modifica estetica o funzionale rispetto all'originale.

Lo smontaggio procede come segue:

1. Distanziale tubo freno: Sulla destra del parafango ammortizzatore, individua il distanziale del tubo freno. Questo è solitamente un piccolo clip che tiene il tubo del freno in posizione. Premendo leggermente con una pinza le due alette, dovresti riuscire a sganciarlo.
2. Perno di fissaggio: Più avanti, troverai un perno di fissaggio che può essere rimosso esercitando una pressione al centro. Dovrebbe fare "click" e venire via.
3. Bullone laterale sinistro: Passa al lato sinistro della moto, oltre la catena. Qui troverai un altro bullone da 10 mm che fissa il parafango ammortizzatore. Rimuovi questo bullone.

Una volta completati questi passaggi, il parafango ammortizzatore originale dovrebbe essere libero e rimovibile.

Fase 3: Installazione del Nuovo Parafango Ermax

Con i componenti originali rimossi, è il momento di installare il nuovo parafango posteriore Ermax.

1. Inserimento delle gabbiette: Prendi le gabbiette fornite nel kit. Assicurati di inserirle con la parte filettata rivolta verso destra, come mostrato nello schema originale. È cruciale posizionarle correttamente per permettere un corretto avvitamento dei bulloni successivi.
2. Posizionamento del parafango: Inizia a inserire il nuovo parafango posteriore. Le istruzioni suggeriscono di farlo "passando il parafango da sinistra verso destra", prestando attenzione a non graffiare la vernice o altri componenti della moto.
3. Avvitamento preliminare dei bulloni: Prima di stringere definitivamente, "appunta" i bulloni nelle loro sedi, come indicato nello schema. È fondamentale che i bulloni siano solo "appuntati" in questa fase, ovvero avvitati leggermente senza essere serrati. Questo permette di avere un margine di manovra per centrare correttamente il parafango e la ruota.

Fase 4: Regolazione e Serraggio Finale

Una volta che il parafango è posizionato e i bulloni sono appuntati, è il momento di effettuare le regolazioni finali e il serraggio.

1. Centraggio della ruota: Assicurati che la ruota posteriore sia ben centrata rispetto al nuovo parafango. Verifica che ci sia uno spazio sufficiente tra il pneumatico e il parafango per evitare contatti durante la marcia, soprattutto in caso di compressione delle sospensioni.
2. Serraggio dei bulloni: Una volta che sei sicuro del corretto posizionamento e del centraggio, procedi a stringere tutti i bulloni. Non esagerare con la forza per evitare di danneggiare la filettatura o il parafango stesso.
3. Rimontaggio del distanziale tubo freno: Non dimenticare di rimontare il distanziale del tubo freno nella sua posizione originale, come mostrato nelle immagini di riferimento. Questo assicura che il tubo del freno rimanga correttamente posizionato e non subisca stress.

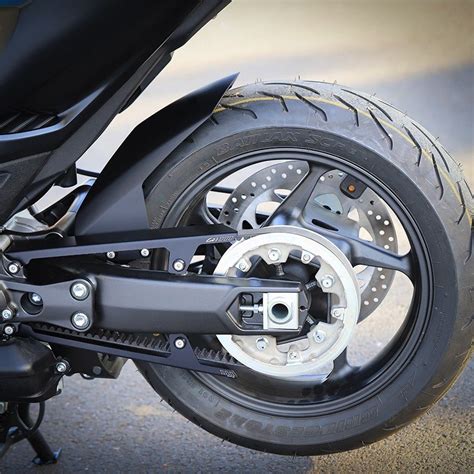

Il gioco è fatto! Il parafango posteriore Ermax dovrebbe ora essere installato correttamente.

Considerazioni Post-Installazione e FAQ

Le istruzioni originali offrono alcune riflessioni importanti sull'installazione:

• Componenti mancanti: L'autore esprime perplessità riguardo al fatto che il parafango ammortizzatore originale non venga recuperato: "personalmente non vale la candela, il prodotto non è un gran chè e ci perdiamo un pezzo che secondo me doveva essere recuperato, + avanti vedrò di trovare un sistema per rimontarlo." Questo suggerisce che potrebbe esserci un'opportunità per chi desidera un'integrazione maggiore di cercare soluzioni alternative per ripristinare la funzionalità o l'estetica di quel componente.
• Griglie decorative: Le griglie decorative, se incluse nel kit, potrebbero non avere agganci diretti e richiedere l'uso di colla a caldo per il fissaggio. L'autore dubita della loro durabilità nel tempo: "Le grate non le ho montate per questioni di tempo, manon hanno agganci e quindi andranno incollate con molta probabilità a cplla acaldo e quindi non credo che reggeranno!!".

Le istruzioni originali includono anche una sezione FAQ relativa agli acquisti su "Carpi Moto", che copre argomenti come la registrazione, le spedizioni, i costi di trasporto, i pagamenti, le fatturazioni, le garanzie e l'omologazione dei prodotti. Sebbene queste domande siano specifiche per un rivenditore, offrono uno spaccato delle preoccupazioni comuni dei consumatori riguardo agli acquisti di ricambi per moto:

• Acquisti e Registrazione: La necessità di registrarsi per effettuare acquisti.
• Spedizioni e Costi: Modalità di spedizione, costi di trasporto, gestione delle assenze alla consegna e spedizioni internazionali.
• Pagamenti e Prezzi: Opzioni di pagamento, inclusi pagamenti differiti, e chiarezza sui prezzi (IVA inclusa o esclusa).
• Gestione Ordini: Facilità di ordinare, conferma dell'ordine, tempi di evasione e possibilità di richiedere fattura.
• Dati Necessari: Informazioni richieste per l'intestatario/destinatario dell'ordine.
• Garanzia e Omologazione: Garanzia sui prodotti venduti e se sono omologati per l'uso stradale.
• Model Year: La rilevanza dell'anno del modello della moto per la compatibilità dei ricambi.

Questi punti evidenziano l'importanza di una comunicazione chiara da parte dei venditori e la necessità per gli acquirenti di informarsi adeguatamente prima di procedere all'acquisto di componenti aftermarket. La scelta di un parafango posteriore, ad esempio, richiede la verifica della sua compatibilità con il modello specifico e l'anno di produzione del TMAX 530, nonché la comprensione delle implicazioni estetiche e funzionali rispetto al componente originale.

Considerazioni sull'Aerodinamica e l'Estetica

L'installazione di un parafango posteriore aftermarket come l'Ermax non riguarda solo la funzionalità pratica, ma anche l'estetica e, potenzialmente, l'aerodinamica del veicolo. I parafanghi posteriori aftermarket sono spesso progettati per offrire un look più sportivo o aggressivo rispetto ai modelli di serie. Nel caso del TMAX 530, un parafango più corto o con un design differente può modificare significativamente la linea posteriore dello scooter.

Dal punto di vista aerodinamico, un parafango ben progettato può contribuire a ridurre la turbolenza dell'aria intorno alla ruota posteriore, migliorando potenzialmente la stabilità alle alte velocità e riducendo la quantità di sporco e acqua sollevata sulla sella e sul passeggero. Tuttavia, è anche possibile che un design non ottimizzato possa peggiorare l'aerodinamica. Le istruzioni originali non entrano nei dettagli tecnici sull'aerodinamica, concentrandosi principalmente sul processo di installazione.

È importante considerare che modifiche significative al parafango originale potrebbero avere implicazioni sull'omologazione del veicolo per l'uso stradale in alcune giurisdizioni. Pertanto, è sempre consigliabile verificare che il componente scelto sia conforme alle normative locali.

Manutenzione del Parafango Posteriore

Una volta installato il nuovo parafango posteriore, una corretta manutenzione garantirà la sua longevità e il mantenimento dell'estetica.

• Pulizia regolare: La pulizia regolare con acqua e sapone neutro aiuterà a rimuovere sporco, sale stradale e insetti che possono opacizzare o danneggiare la finitura del parafango. Evitare l'uso di solventi aggressivi o spazzole abrasive che potrebbero graffiare la superficie.
• Controllo dei fissaggi: Periodicamente, è buona norma controllare che tutti i bulloni e le gabbiette siano ben serrati. Vibrazioni e sollecitazioni durante la guida possono allentare i fissaggi nel tempo.
• Verifica di eventuali danni: Ispezionare il parafango per eventuali crepe, graffi profondi o scolorimenti dovuti all'esposizione ai raggi UV. In caso di piccoli graffi, si possono utilizzare prodotti specifici per la lucidatura della plastica o della vernice, a seconda del materiale del parafango.

Considerazioni sulla Sicurezza

La sicurezza è un aspetto fondamentale quando si apportano modifiche a un veicolo.

• Protezione della catena e della trasmissione: Il parafango posteriore originale svolge un ruolo nella protezione della catena e della trasmissione da detriti e acqua, contribuendo a mantenerli puliti e a prolungarne la durata. Un parafango aftermarket deve garantire un livello di protezione comparabile o superiore.
• Stabilità e aerodinamica: Come accennato, modifiche aerodinamiche non studiate potrebbero influenzare la stabilità del veicolo. È consigliabile procedere con cautela e, se possibile, testare il veicolo in condizioni di sicurezza dopo l'installazione per valutare eventuali cambiamenti nel comportamento dinamico.
• Visibilità: Assicurarsi che il nuovo parafango non ostacoli la visibilità delle luci posteriori o dei catarifrangenti, se questi sono integrati nel parafango originale o nella sua zona di montaggio.

Alternative e Modifiche Future

Come suggerito dalle note originali, esistono sempre alternative e possibilità di modifiche future. Per chi desidera un'integrazione più completa, si potrebbero esplorare:

• Parafanghi posteriori con coperture integrate: Alcuni produttori offrono parafanghi posteriori che includono coperture per parti della catena o altri componenti, eliminando la necessità di riutilizzare parti originali o di doverle adattare.
• Soluzioni personalizzate: Per gli appassionati più esigenti, è possibile considerare la realizzazione di supporti o adattatori su misura per integrare componenti originali o aftermarket in modo più armonioso.
• Parafanghi in fibra di carbonio: Per chi cerca leggerezza e un look racing, i parafanghi in fibra di carbonio sono un'opzione, sebbene generalmente più costosa.

La scelta di un parafango posteriore aftermarket per il TMAX 530 è una decisione che bilancia estetica, funzionalità e costi. Seguire attentamente le istruzioni di montaggio, utilizzare gli strumenti corretti e prestare attenzione ai dettagli sono passi cruciali per ottenere un risultato soddisfacente e sicuro.
