Massima Efficienza Aerodinamica: Comprendere la Relazione tra Portanza, Resistenza e Velocità

L'aviazione, in tutte le sue forme, si basa su principi aerodinamici fondamentali che governano il volo. Tra questi, la comprensione dell'efficienza aerodinamica è cruciale per ottimizzare le prestazioni di un velivolo, sia esso un aereo di linea ad alta velocità o un deltaplano che naviga con destrezza nell'aria. L'efficienza aerodinamica, in termini semplici, indica il rapporto tra la portanza generata da un profilo alare o da un intero velivolo e la resistenza che esso incontra. Questo rapporto è un indicatore diretto di quanto lontano un velivolo può viaggiare orizzontalmente per ogni metro di quota perso. Un'efficienza elevata significa che il velivolo è in grado di percorrere una maggiore distanza orizzontale con una minore perdita di altitudine, un fattore determinante per l'autonomia, la manovrabilità e la sicurezza del volo.

I Coefficienti Aerodinamici: Cp e Cr

Per analizzare l'efficienza aerodinamica, gli ingegneri e i piloti fanno uso di specifici coefficienti, tra cui spiccano il coefficiente di portanza (Cp) e il coefficiente di resistenza (Cr). È importante notare che il diagramma Cp-Cr non è un singolo grafico, ma piuttosto due diagrammi distinti, ciascuno con i propri assi. Tuttavia, per ragioni di praticità e per facilitare l'analisi comparativa, questi due diagrammi vengono spesso rappresentati congiuntamente, condividendo l'asse orizzontale. Sebbene questa rappresentazione congiunta possa talvolta complicare la comprensione immediata, è perfettamente possibile esaminare i diagrammi separatamente per una più approfondita analisi.

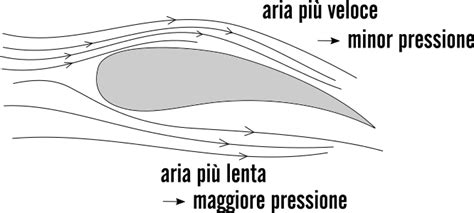

Il coefficiente di portanza (Cp) è direttamente correlato alla capacità di un profilo alare di generare la forza ascensionale necessaria per contrastare la gravità e mantenere il velivolo in volo. L'angolo di incidenza, ovvero l'angolo tra la corda dell'ala e la direzione del vento relativo, gioca un ruolo fondamentale nella generazione della portanza. Al crescere dell'angolo di incidenza, aumenta anche la portanza, fino a un certo punto critico oltre il quale la portanza inizia a diminuire e il flusso d'aria può staccarsi dalla superficie superiore dell'ala, portando allo stallo.

Il coefficiente di resistenza (Cr), d'altra parte, quantifica le forze che si oppongono al movimento del velivolo attraverso l'aria. La resistenza aerodinamica è una componente inevitabile del volo e può essere suddivisa in varie forme, tra cui la resistenza di forma, la resistenza d'attrito e la resistenza indotta. Minimizzare la resistenza è essenziale per massimizzare l'efficienza e ridurre il consumo energetico.

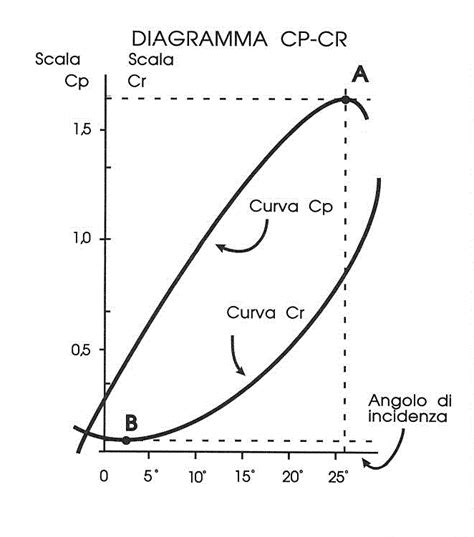

Analisi del Diagramma Cp-Cr

Concentrando la nostra attenzione sul diagramma Cp, si osserva come la portanza aumenti con l'angolo di incidenza fino a raggiungere un picco. Oltre questo angolo critico, la portanza cala e la curva associata alla portanza "scompare" dal grafico, indicando condizioni di volo non ottimali o prossime allo stallo.

Il diagramma Cr, invece, presenta la resistenza in funzione dell'angolo di incidenza. È qui che emerge una relazione cruciale per comprendere le prestazioni del velivolo. Ad esempio, analizzando un punto specifico del grafico, come un incidenza di 2,5 gradi, si possono leggere i corrispondenti valori di Cp e Cr. La combinazione di questi valori in un unico punto sul diagramma Cp-Cr fornisce informazioni preziose sulle prestazioni aerodinamiche a quell'angolo specifico.

Il diagramma Cp-Cr è spesso interpretato attraverso punti chiave che rappresentano condizioni di volo significative. Il Punto A, ad esempio, indica il valore massimo di Cp, che si verifica molto vicino alla velocità di stallo. Questa condizione è anche associata alla velocità di minima caduta, un parametro importante per i velivoli che non dispongono di un motore. Il Punto B, invece, segna il valore minimo di resistenza (Cr) e corrisponde a un'incidenza di circa 2,5 gradi. Questo punto è associato alla velocità massima raggiungibile in determinate condizioni.

Massimizzare l'Efficienza: Il Rapporto Ottimale

Il parametro più importante per determinare la massima efficienza aerodinamica è il rapporto tra portanza e resistenza. Questo rapporto è rappresentato graficamente dalla retta che parte dall'origine e risulta tangente alla curva della polare aerodinamica (la curva che collega tutti i possibili punti operativi di Cp e Cr). Il Punto E, identificato in Figura 3-18, indica il miglior rapporto tra Cp e Cr, ovvero la massima efficienza, ottenibile con un'incidenza di 10 gradi. Questo è il punto in cui il velivolo è in grado di percorrere la maggiore distanza orizzontale per unità di quota persa.

L'efficienza aerodinamica è un parametro intrinseco del design del velivolo, determinato dalle sue caratteristiche costruttive. I costruttori solitamente specificano questo valore in condizioni di aria ferma, ovvero in assenza di vento o di altri moti atmosferici. È fondamentale sottolineare che un aumento del peso del velivolo può portare a un incremento della velocità massima di efficienza (VMaxEff), ma non migliora l'efficienza aerodinamica in sé.

L'Influenza dell'Ambiente di Volo

Il discorso sull'efficienza aerodinamica si complica quando si considerano i movimenti dell'aria, sia orizzontali (vento) che verticali (ascendenze o discendenze). È imperativo ricordare che l'ala in volo è solidale con il vento relativo e non con il suolo. Questo significa che le prestazioni percepite dal pilota sono influenzate dalla velocità e dalla direzione dell'aria circostante.

Ad esempio, in presenza di una massa d'aria discendente, è necessario aumentare la velocità del velivolo per mantenere la portanza e contrastare la perdita di quota. L'accelerazione richiesta è direttamente proporzionale all'intensità della discendenza incontrata. Tuttavia, è importante essere consapevoli che un aumento della velocità in queste condizioni può portare a un aumento della componente di discesa della traiettoria di volo, un fattore che deve essere attentamente gestito.

Per i deltaplani, in particolare per i modelli meno avanzati, le caratteristiche della polare aerodinamica possono portare a traiettorie di volo molto ripide ad alte velocità. Ciò significa che, anche quando l'anemometro indica una velocità di avanzamento significativa (ad esempio, 60 Km/h), la componente orizzontale effettiva del volo potrebbe essere inferiore. Questo fenomeno è ancora più marcato per i parapendii, che operano a velocità generalmente inferiori rispetto ai deltaplani.

Considerazioni Specifiche per Velivoli Leggeri

La comprensione di questi principi è particolarmente rilevante per i velivoli leggeri come i deltaplani e i parapendii. Questi velivoli operano spesso a velocità relativamente basse, dove le variazioni dell'angolo di incidenza e le condizioni atmosferiche hanno un impatto più marcato sulle prestazioni. Ad esempio, la velocità di minima caduta, associata al punto A nel diagramma Cp-Cr, è un parametro critico per i piloti che necessitano di massimizzare il tempo di volo in assenza di termiche o altre sorgenti di portanza.

La velocità massima, associata al punto B dove la resistenza è minima, offre un margine di manovra e la capacità di coprire distanze maggiori in un tempo minore, ma non necessariamente con la massima efficienza in termini di rapporto distanza/quota persa. La massima efficienza, invece, rappresentata dal punto E, è il regime operativo ideale per planare per la maggiore distanza possibile, sfruttando al meglio l'energia potenziale immagazzinata.

È interessante notare come la velocità di volo di alcuni velivoli, come i deltaplani menzionati, possa essere di circa 80 Km/h, una velocità notevolmente inferiore rispetto a quella di altri velivoli che possono variare da 200 a 2400 km/h. Questa differenza sottolinea l'importanza di adattare l'analisi aerodinamica alle specifiche caratteristiche e ai regimi operativi di ciascun tipo di velivolo.

La gestione della velocità e dell'angolo di incidenza diventa quindi un atto di equilibrio continuo per il pilota. Un aumento dell'angolo di incidenza può generare più portanza, ma aumenta anche la resistenza e il rischio di stallo. Al contrario, una diminuzione dell'angolo di incidenza riduce la resistenza ma anche la portanza. La capacità di navigare tra questi compromessi, interpretando le indicazioni degli strumenti e le condizioni ambientali, è ciò che distingue un pilota esperto.

Il Ruolo dei Valori Numerici Puri

I coefficienti aerodinamici, come Cp e Cr, sono valori numerici puri, privi di unità di misura. Questo li rende universali e applicabili a qualsiasi scala di velivolo, purché le condizioni aerodinamiche siano simili. Ad esempio, un valore di Cp di 1,5 indica la stessa efficienza di portanza relativa, indipendentemente dal fatto che si tratti di un piccolo modello o di un grande aereo di linea. Questa astrazione matematica permette di confrontare e progettare velivoli con caratteristiche aerodinamiche simili, anche se le loro dimensioni fisiche e le velocità operative differiscono notevolmente.

La comprensione di questi coefficienti e dei diagrammi associati è fondamentale non solo per i progettisti di aeromobili, ma anche per i piloti, in particolare quelli che operano in discipline come il volo a vela, il deltaplano e il parapendio. Essi permettono di prendere decisioni informate sul momento migliore per accelerare, rallentare o modificare l'assetto di volo al fine di massimizzare le prestazioni e la sicurezza. La capacità di interpretare la polare aerodinamica di un velivolo e di operare in prossimità del suo punto di massima efficienza è un segno distintivo di un pilota competente e consapevole.
