Il Mistero del Distanziatore Shimano: Guida Completa per la Cassetta Pignoni

La corretta installazione di una cassetta pignoni Shimano è un passaggio cruciale per garantire un funzionamento ottimale della trasmissione della bicicletta. Tuttavia, alcuni ciclisti si imbattono in un problema apparentemente inspiegabile: l'impossibilità di serrare adeguatamente l'anello di bloccaggio, spesso attribuito alla mancanza di un componente fondamentale, il distanziatore. Questo articolo si propone di svelare i segreti di questo piccolo ma essenziale pezzo, esplorando le sue funzioni, le cause dei problemi di montaggio e le soluzioni per assicurare una perfetta compatibilità tra cassetta pignoni, corpetto ruota libera e mozzo.

L'Anello Mancante: Comprendere il Ruolo del Distanziatore

Il distanziatore per cassetta pignoni, spesso un sottile anello metallico, svolge un ruolo vitale nel garantire che la cassetta pignoni venga installata correttamente sul corpo ruota libera del mozzo. La sua funzione principale è quella di compensare eventuali piccole differenze dimensionali tra il corpo ruota libera e la cassetta pignoni stessa, assicurando che la cassetta sia posizionata nella maniera corretta e che l'anello di bloccaggio possa essere serrato con la coppia adeguata.

In alcuni casi, soprattutto con cassette a 10 velocità, la loro maggiore larghezza rispetto alle precedenti configurazioni a 9 velocità, specialmente quelle per biciclette da strada (bdc), può richiedere l'uso di un distanziatore per garantire un allineamento perfetto con il corpetto ruota libera. Sebbene questo sia più comunemente riscontrato su trasmissioni da strada, a volte può verificarsi anche su mountain bike (MTB), a seconda delle specifiche del mozzo e della cassetta.

Diagnosi del Problema: Perché la Ghiera Non Si Stringe?

L'esperienza di molti ciclisti, come quella descritta dall'utente che ha riscontrato difficoltà nel serrare l'anello di bloccaggio, evidenzia una serie di potenziali cause per questo inconveniente. Uno degli scenari più comuni è che il corpo ruota libera non sia sufficientemente lungo per ospitare la cassetta pignoni nella sua interezza, richiedendo quindi uno "spacer" (un altro termine per distanziatore) da inserire prima dei pignoni.

Tuttavia, il problema può essere più sottile e legato alla compatibilità tra il mozzo e la cassetta. Ad esempio, un mozzo con una battuta più larga, come la versione 142x12 mm, potrebbe richiedere uno distanziatore aggiuntivo. Un altro fattore critico può essere l'attrezzo utilizzato per serrare la ghiera. L'uso di una chiave tradizionale o di una con la spina centrale, se non compatibile con le specifiche del mozzo, può impedire un serraggio corretto.

Un caso specifico riscontrato riguarda il tappo adattatore destro per la battuta 142x12 mm. Questo tappo, pur essendo lungo circa 1 cm, presenta una sezione interna di circa 5 mm con un diametro leggermente maggiore rispetto ai 5 mm più esterni. Questa differenza dimensionale può causare interferenze con la chiave di chiusura per cassetta, bloccando l'attrezzo prima che possa raggiungere il serraggio completo. La chiave, avendo un diametro minore, non riesce a ingranare correttamente la ghiera a causa della sporgenza interna del tappo.

Soluzioni e Approcci: Recuperare e Adattare il Distanziatore

La ricerca di un distanziatore perduto o la sua sostituzione è un passaggio fondamentale per risolvere il problema. La buona notizia è che questi componenti sono generalmente reperibili presso i rivenditori di componenti per biciclette, negozi specializzati o online. È importante, tuttavia, essere precisi nella richiesta, specificando il tipo di cassetta (ad esempio, 10 velocità) e, se possibile, il modello del mozzo.

Nel caso in cui il problema sia legato all'interferenza con il tappo adattatore del mozzo, come descritto precedentemente, esistono soluzioni pratiche. Una di queste, sebbene richieda una certa manualità e attenzione, è quella di modificare il tappo stesso. Come ha dimostrato l'esperienza diretta, l'uso di una lima per livellare il tappo al diametro esterno desiderato può risolvere il problema. Questo permette al tappo di inserirsi completamente nella chiave di chiusura, analogamente a quanto accade con altri mozzi compatibili.

È inoltre consigliabile, prima di intraprendere modifiche permanenti, provare a utilizzare una chiave di serraggio differente. Esistono sul mercato chiavi con design interni diversi, come alcune vecchie chiavi Campagnolo, che potrebbero superare l'ostacolo creato dalla geometria del tappo adattatore.

Compatibilità tra Componenti: Un Quadro Generale

La compatibilità tra i vari componenti della trasmissione è un aspetto di fondamentale importanza che va oltre il semplice distanziatore. Quando si monta una cassetta pignoni, è essenziale considerare l'intero ecosistema:

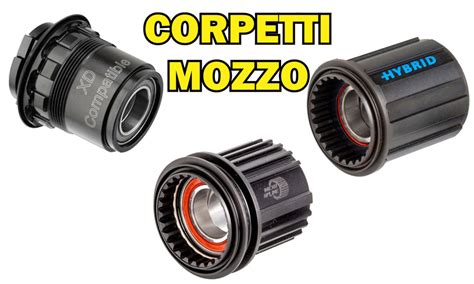

• Corpo Ruota Libera (Freehub Body): Ogni produttore di mozzi utilizza corpi ruota libera con specifiche dimensioni e tolleranze. Alcuni corpi sono progettati per ospitare cassette a 9 velocità e potrebbero richiedere un distanziatore specifico per funzionare con cassette a 10 velocità, specialmente se queste ultime sono più strette.
• Cassetta Pignoni: Come accennato, le cassette a 10 velocità sono generalmente più strette di quelle a 9 velocità. Questa differenza di larghezza è il motivo principale per cui a volte è necessario un distanziatore. È importante verificare le specifiche della cassetta e del corpetto ruota libera per assicurarsi della compatibilità.
• Mozzo: La larghezza del mozzo (battuta) e il tipo di perno (ad esempio, 142x12 mm) influenzano la geometria complessiva della ruota posteriore e possono richiedere adattatori o distanziatori specifici.
• Catena e Deragliatore: Sebbene non direttamente collegati al problema del distanziatore, è fondamentale che la catena e il deragliatore posteriore siano compatibili con il numero di velocità della cassetta.

Il Caso Specifico dell'XT 10 V e del Mozzo 142x12 mm

L'esperienza con una cassetta XT 10 velocità, dove non si ricorda un distanziatore tra i pignoni e la ghiera di chiusura, è comune. In molti montaggi standard, il corpo ruota libera è progettato per ospitare la cassetta senza la necessità di un distanziatore aggiuntivo tra i pignoni e la ghiera. La "sottilissima" componente a cui alcuni fanno riferimento potrebbe essere un anello integrato nella ghiera stessa o un distanziatore molto sottile che rimane attaccato ad essa dopo lo smontaggio.

Tuttavia, quando si passa a un mozzo con una battuta più larga, come il 142x12 mm, le cose possono complicarsi. Il tappo adattatore destro, progettato per raggiungere questa battuta, può introdurre elementi che interferiscono con l'installazione della cassetta e il serraggio della ghiera. La geometria specifica di questo tappo, con una sporgenza interna, è stata identificata come la causa principale del problema in diversi casi.

La Chiave di Serraggio: Uno Strumento Critico

La scelta della chiave di serraggio per la ghiera della cassetta pignoni è un dettaglio non trascurabile. Esistono chiavi di tipo tradizionale, che si inseriscono direttamente nella ghiera, e chiavi con una spina centrale che offrono un ancoraggio aggiuntivo. L'efficacia di una chiave può dipendere dal design della ghiera e dalle tolleranze del mozzo.

Se si sospetta un problema di compatibilità con l'attrezzo, è consigliabile provare una chiave di tipo diverso. Un meccanico esperto potrebbe avere a disposizione una varietà di chiavi con geometrie interne differenti, che potrebbero risolvere il problema senza dover ricorrere a modifiche permanenti dei componenti. La chiave Campagnolo, menzionata come esempio, illustra come piccole differenze nel design di un attrezzo possano fare una grande differenza.

Un Approccio Metodico per la Risoluzione dei Problemi

Affrontare il problema del montaggio della cassetta pignoni richiede un approccio metodico:

1. Verifica della Cassetta e del Corpetto: Assicurarsi che la cassetta pignoni sia compatibile con il corpo ruota libera del mozzo. Controllare se sono necessarie distanze aggiuntive, soprattutto per cassette a 10 velocità su corpi progettati per 9 velocità.
2. Ispezione del Mozzo: Esaminare attentamente il mozzo, in particolare il tappo adattatore destro per le battute più larghe (come 142x12 mm). Verificare la presenza di eventuali sporgenze o geometrie che potrebbero interferire con la chiave di serraggio.
3. Prova con Differenti Chiavi: Se possibile, utilizzare una varietà di chiavi di serraggio per la ghiera della cassetta per escludere problemi legati all'attrezzo.
4. Ricerca del Distanziatore: Se si determina che un distanziatore è necessario, cercarne uno compatibile presso negozi specializzati o online.
5. Modifica (Come Ultima Risorsa): Se tutte le altre opzioni falliscono e si è certi della propria manualità, si può considerare la modifica del tappo adattatore, come descritto in precedenza, per risolvere problemi di interferenza.

Considerazioni sulla Compatibilità delle Trasmissioni

È importante sottolineare che le problematiche di compatibilità non sono esclusive delle cassette pignoni. L'intero sistema di trasmissione di una bicicletta è un insieme complesso di componenti che devono lavorare in armonia. Dalla guarnitura alla catena, dal deragliatore posteriore ai comandi cambio, ogni elemento ha un ruolo specifico.

Nel contesto delle trasmissioni moderne, si assiste a una continua evoluzione delle tecnologie per migliorare l'efficienza, la fluidità e la precisione del cambio. Questo porta a specifiche sempre più dettagliate e, a volte, a incompatibilità tra componenti di generazioni diverse o di produttori differenti.

Ad esempio, il passaggio da trasmissioni a 9 a 10 velocità ha comportato una riduzione dello spazio tra i pignoni per mantenere una gamma di rapporti simile in un pacco pignoni più compatto. Questa minore larghezza ha richiesto un'attenta progettazione dei corpi ruota libera e, in alcuni casi, l'uso di distanziatori per garantire un corretto allineamento e un serraggio sicuro.

Allo stesso modo, l'adozione di standard di battuta più larghi per i mozzi posteriori, come il 142x12 mm, ha introdotto nuove sfide di compatibilità, soprattutto per quanto riguarda gli adattatori e le ghiere di chiusura. Questi adattatori, pur permettendo l'uso di telai con diverse configurazioni di battuta, possono introdurre elementi che richiedono un'attenzione particolare durante l'installazione di altri componenti.

In definitiva, la risoluzione di problemi come quello del distanziatore mancante o dell'anello di bloccaggio che non si stringe a sufficienza richiede pazienza, attenzione ai dettagli e una buona comprensione del funzionamento dei componenti della bicicletta. La conoscenza delle specifiche tecniche e la disponibilità a sperimentare con diverse soluzioni, ove possibile, sono fondamentali per garantire che la propria trasmissione funzioni al meglio.
