Il Sistema Frenante Posteriore dello Suzuki Burgman: Componenti, Funzionamento e Risoluzione dei Problemi
Il sistema frenante posteriore di uno scooter come lo Suzuki Burgman è un componente cruciale per la sicurezza e la maneggevolezza del veicolo. Comprendere come è fatto, come funziona e quali problemi possono insorgere è fondamentale per ogni proprietario. Questo articolo esplorerà in dettaglio i vari aspetti del freno posteriore del Burgman, basandosi sulle esperienze e le informazioni condivise dai proprietari, per offrire una guida completa e pratica.
Componenti Fondamentali del Sistema Frenante Posteriore

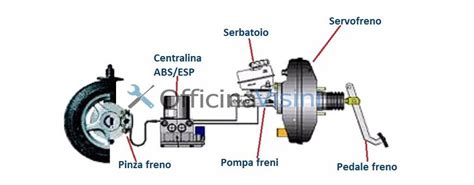

Il sistema frenante posteriore di uno Suzuki Burgman, come nella maggior parte degli scooter moderni, è un sistema idraulico a disco. I suoi componenti principali includono:
- Pompa del Freno Posteriore: Situata sul manubrio, solitamente azionata dalla leva sinistra (che spesso comanda anche una parte del freno anteriore nei sistemi combinati), la pompa del freno è il cuore del sistema idraulico. Quando la leva viene premuta, un pistone all'interno della pompa spinge l'olio freni nel circuito. La qualità e lo stato dei gommini interni della pompa sono essenziali per mantenere la pressione.
- Tubo del Freno: Questo condotto, realizzato in metallo o in materiale flessibile rinforzato (come i tubi "avio" menzionati in alcune discussioni), collega la pompa del freno alla pinza. Il suo percorso può essere complesso, con tratti in metallo e tratti in gomma che si innestano in punti strategici, come vicino al motore o al forcellone.
- Pinza del Freno Posteriore: Montata sul mozzo della ruota posteriore, la pinza contiene uno o più pistoncini. Quando l'olio freni pressurizzato arriva alla pinza, spinge questi pistoncini, che a loro volta premono le pastiglie freno contro il disco. La pinza stessa è spesso montata su perni flottanti che le permettono di muoversi leggermente, garantendo un contatto uniforme tra pastiglie e disco.
- Disco del Freno: Un disco metallico rotante, fissato al mozzo della ruota posteriore. Le pastiglie freno, quando premute contro il disco, generano attrito, rallentando e fermando la rotazione della ruota.
- Pastiglie Freno: Blocchi di materiale d'attrito, progettati per essere premuti contro il disco. La loro usura è un fattore normale e richiede sostituzioni periodiche.
- Liquido Freni: Un fluido speciale (come DOT 4 o DOT 5, a seconda delle specifiche del produttore) che trasmette la pressione idraulica dalla pompa alla pinza. Il suo stato e il suo livello sono critici per il corretto funzionamento del sistema.
- Freno a Mano (Meccanico): È importante distinguere il freno a mano dal sistema frenante idraulico. Nei Burgman, il freno a mano è tipicamente un meccanismo separato, non idraulico, che agisce direttamente sulla pinza o su un sistema di bloccaggio meccanico, spesso tramite una molla. Non influisce sulla pressione dell'olio freni.
Il Funzionamento del Sistema Idraulico
Il principio di funzionamento del freno posteriore idraulico è relativamente semplice ma richiede precisione. Quando il pilota aziona la leva del freno posteriore, il pistone nella pompa del freno spinge una quantità di olio freni nel tubo. Questo olio, essendo incomprimibile, trasmette la pressione in modo quasi istantaneo alla pinza del freno. I pistoncini nella pinza vengono spinti verso l'esterno, serrando le pastiglie contro il disco rotante. L'attrito generato converte l'energia cinetica della ruota in calore, rallentando il veicolo.
Nei sistemi di frenata combinata, come quelli presenti su alcuni modelli di Burgman (ad esempio, la leva sinistra che aziona sia parte del freno anteriore che quello posteriore), la pompa del freno posteriore è collegata in modo da distribuire la forza frenante su entrambi gli assi in proporzioni predefinite.
Problemi Comuni e Sintomi del Freno Posteriore
Le esperienze degli utenti rivelano una serie di problemi che possono manifestarsi nel sistema frenante posteriore del Burgman, in particolare su modelli come il K7. I sintomi più frequentemente riportati includono:
- Freno Molle o a Fondo Corsa: La leva del freno arriva a toccare il manubrio senza offrire una resistenza adeguata. Questo è spesso il primo segnale che qualcosa non va.
- Necessità di "Pompare" il Freno: Per ottenere una frenata efficace, è necessario azionare la leva più volte. Questo suggerisce che l'olio freni non sta mantenendo la pressione o che ci sono bolle d'aria nel sistema.
- Frenata Inefficace o Ritardata: Il veicolo non rallenta come dovrebbe, aumentando il rischio di incidenti, specialmente in situazioni di emergenza.
- Bloccaggio della Ruota Posteriore (a freddo o a caldo): In alcuni casi, la ruota posteriore può risultare bloccata, specialmente a freddo o dopo un uso prolungato dei freni. Questo può essere legato a problemi di allineamento delle pastiglie, al flottante della pinza, o a un freno a mano eccessivamente tirato.
- Surriscaldamento e Possibile Ebollizione dell'Olio: In condizioni di uso intenso, come lunghe discese, l'olio freni può surriscaldarsi. Se l'olio è vecchio o contaminato, può raggiungere il punto di ebollizione, creando vapore all'interno del circuito. Le bolle di vapore sono comprimibili, causando un effetto simile a quello di una bolla d'aria.
Cause Potenziali dei Problemi
Le cause dei malfunzionamenti del freno posteriore possono essere molteplici e spesso interconnesse:

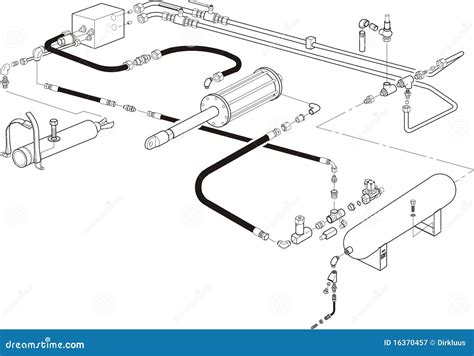

- Presenza di Aria nel Circuito Idraulico: Questa è una delle cause più comuni di un freno "molle" o che richiede pompaggio. L'aria, essendo comprimibile, assorbe parte della pressione che dovrebbe invece essere trasmessa alla pinza. Lo spurgo, soprattutto su alcuni modelli di Burgman, può risultare complicato a causa della posizione della pompa e dei tubi.
- Usura o Danneggiamento della Pompa del Freno: I gommini interni della pompa possono deteriorarsi con il tempo, perdendo la loro capacità di trattenere la pressione. In questi casi, la pompa potrebbe dover essere revisionata o sostituita.
- Problemi alla Pinza del Freno:
- Perni Flottanti Bloccati: Se i perni su cui scorre la pinza sono sporchi, corrosi o grippati, la pinza non potrà muoversi liberamente. Questo può causare un'usura irregolare delle pastiglie, un contatto a riposo delle pastiglie con il disco, o una frenata inefficace. La pulizia e la lubrificazione di questi perni sono essenziali.
- Pistoncini Grippati: I pistoncini all'interno della pinza potrebbero bloccarsi a causa di sporco o corrosione, impedendo il corretto movimento delle pastiglie.
- Guarnizioni Danneggiate: Le guarnizioni dei pistoncini possono usurarsi o danneggiarsi, causando perdite di olio freni e compromettendo la pressione.
- Usura delle Pastiglie Freno: Pastiglie troppo consumate non riescono a esercitare una pressione sufficiente sul disco. Tuttavia, la descrizione "pastiglie seminuove" suggerisce che questo non sia il problema principale in alcuni casi.
- Usura del Disco Freno: Un disco deformato o eccessivamente consumato può influire sull'efficacia della frenata.
- Qualità del Liquido Freni: Un liquido freni vecchio, contaminato o con un punto di ebollizione basso può causare problemi, specialmente in condizioni di stress termico.
- Problemi al Freno a Mano: Un freno a mano troppo tirato o mal regolato può causare un attrito costante, dando l'impressione di un problema al freno idraulico, o un bloccaggio della ruota.
Cambio olio e spurgo impianto frenante - Yamaha Xmax 250
Procedure di Manutenzione e Spurgo
La manutenzione regolare e le corrette procedure di spurgo sono fondamentali per mantenere il freno posteriore in perfetta efficienza.
Spurgo del Sistema Idraulico
Lo spurgo del sistema frenante è il processo di rimozione dell'aria e del vecchio olio freni dal circuito, sostituendoli con olio nuovo. Esistono diversi metodi, ma uno comunemente descritto e consigliato è il seguente:
- Preparazione: Assicurarsi di avere a disposizione olio freni nuovo (del tipo corretto per il Burgman), un tubicino di gomma trasparente, una siringa di grossa capacità, e una chiave per la valvola di spurgo. Posizionare lo scooter su una superficie piana o leggermente in pendenza (a seconda delle indicazioni per facilitare la fuoriuscita delle bolle).
- Accesso alla Vaschetta dell'Olio: Aprire il coperchio della vaschetta dell'olio freni sul manubrio.
- Collegamento alla Valvola di Spurgo: Collegare un'estremità del tubicino di gomma alla valvola di spurgo sulla pinza del freno posteriore e l'altra estremità alla siringa.
- Aspirazione Controllata: Aprire leggermente la valvola di spurgo. Azionare lentamente la leva del freno posteriore per spingere l'olio e l'aria nel tubicino e nella siringa. Mantenere la vaschetta dell'olio sempre piena per evitare che entri nuova aria nel sistema.
- Chiusura e Svuotamento: Chiudere la valvola di spurgo prima che la leva del freno raggiunga il manubrio. Svuotare la siringa dall'olio esausto e dalle eventuali bolle d'aria. Ripetere l'operazione, aggiungendo olio fresco nella vaschetta, finché l'olio aspirato nella siringa non è limpido e privo di bolle d'aria. Questo indica che tutto il vecchio olio e l'aria sono stati rimossi.
- Controllo Finale: Una volta terminato lo spurgo, chiudere bene la valvola di spurgo, ripristinare il coperchio della vaschetta dell'olio e testare la frenata.
Alcuni utenti suggeriscono che la posizione della pompa e dei tubi sul Burgman possa rendere questo processo più complesso, richiedendo pazienza e attenzione per eliminare completamente le bolle d'aria. L'uso di una siringa per aspirare attivamente l'olio e l'aria dalla valvola di spurgo, mantenendo contemporaneamente la vaschetta superiore piena, è spesso indicato come un metodo efficace.
Sostituzione delle Pastiglie Freno
La sostituzione delle pastiglie freno posteriori è un'operazione di manutenzione relativamente semplice, che può essere eseguita anche da chi ha una minima esperienza meccanica.
- Preparazione: Posizionare lo scooter sul cavalletto centrale. Rimuovere eventuali coperture che impediscono l'accesso alla pinza freno.
- Rimozione Vecchie Pastiglie: Individuare il perno che blocca le pastiglie freno. Questo perno è solitamente fissato con una vite a brugola. Utilizzare la chiave appropriata per rimuovere il perno. Attenzione: la molla di ritenzione delle pastiglie potrebbe cadere una volta rimosso il perno. Sfilare le vecchie pastiglie usurate.
- Preparazione per Nuove Pastiglie: Se necessario, spingere i pistoncini della pinza freno verso l'interno per fare spazio alle nuove pastiglie. Questo può essere fatto con un attrezzo apposito o con un cacciavite piatto, facendo attenzione a non danneggiare le guarnizioni.
- Installazione Nuove Pastiglie: Inserire le nuove pastiglie freno, assicurandosi che il lato con lo scavo e quello ruvido siano rivolti verso il disco.
- Rimontaggio: Riposizionare la molla di ritenzione, inserire il perno di bloccaggio e stringerlo saldamente con la chiave a brugola.
- Test: Dopo la sostituzione, è consigliabile effettuare alcune frenate dolci per permettere alle nuove pastiglie di assestarsi correttamente sul disco.
È importante notare che, a differenza delle pinze anteriori, la pinza posteriore sui Burgman potrebbe non permettere un facile allentamento manuale per la sostituzione delle pastiglie, richiedendo la rimozione del perno di fissaggio.
Kit di Revisione All Balls
Per chi intende effettuare una revisione completa del telaio o delle sospensioni, comprese le parti relative all'impianto frenante, aziende come All Balls offrono kit di revisione. Questi kit sono progettati per fornire tutti i pezzi necessari, come cuscinetti, guarnizioni, spinotti e distanziali, per ricostruire componenti specifici. Sebbene le informazioni fornite non dettagliino la composizione esatta di un kit specifico per il freno posteriore del Burgman, l'azienda è nota per offrire soluzioni complete e di alta qualità, spesso a un costo più conveniente rispetto ai componenti OEM.
Considerazioni Specifiche per Modelli e Anni
Le discussioni tra i proprietari evidenziano che alcuni problemi, come la difficoltà nello spurgo o la tendenza del freno a diventare "molle", sembrano essere più frequenti su determinati modelli, come lo Suzuki Burgman 400 K7. Questo può essere dovuto a variazioni nel design dell'impianto frenante, alla qualità dei materiali utilizzati, o a specifiche tolleranze di fabbricazione.
L'esperienza di un utente che ha sostituito la guarnizione della marmitta e ha visto una risoluzione temporanea del problema suggerisce che, in alcuni casi, le cause dei malfunzionamenti possono essere inaspettate e non direttamente legate all'impianto frenante stesso, ma a influenze esterne o a problemi secondari che si manifestano con sintomi simili.
La Diagnosi: Pompa o Aria?
La domanda ricorrente tra i proprietari che riscontrano un freno posteriore molle è se il problema risieda nella pompa del freno (e quindi nella necessità di sostituirne i gommini o l'intera pompa) o semplicemente nella presenza di aria nel circuito.
- Sintomo di Aria: La necessità di pompare ripetutamente la leva per ottenere una frenata decente è un forte indicatore della presenza di aria. L'aria viene compressa ad ogni pompata, e solo quando la sua compressione ha raggiunto un certo limite, la pressione dell'olio può effettivamente raggiungere la pinza.
- Sintomo di Pompa Danneggiata: Una pompa i cui gommini interni sono usurati o danneggiati non riesce a mantenere la pressione nemmeno dopo ripetute pompate. L'olio potrebbe fuoriuscire internamente dalla pompa stessa.
- Possibili Altre Cause: Come discusso, problemi alla pinza, al disco, o persino surriscaldamento dell'olio possono mimare questi sintomi.
La distinzione può essere sottile, ma un tentativo di spurgo accurato è quasi sempre il primo passo nella diagnosi. Se dopo uno spurgo meticoloso il problema persiste, la probabilità che la pompa sia danneggiata aumenta significativamente.
La gestione del freno posteriore del Burgman richiede attenzione e una comprensione dei suoi componenti e del suo funzionamento. Conoscere i sintomi dei problemi comuni e le procedure di manutenzione adeguate può aiutare a garantire la sicurezza e il piacere di guida.
