Guida completa all'uso del ciclocomputer VDO A4: istruzioni operative e suggerimenti utili

La presente guida raccoglie in modo organico le istruzioni operative e i consigli essenziali per utilizzare al meglio il ciclocomputer VDO A4. Verranno descritti i principi di funzionamento, le funzioni principali, le procedure di reset, l’installazione, la programmazione delle impostazioni (dimensione ruote, unita di misura, ora, contachilometri) e i test di funzionamento, con indicazioni chiare per ottenere prestazioni affidabili e massima durata della batteria.

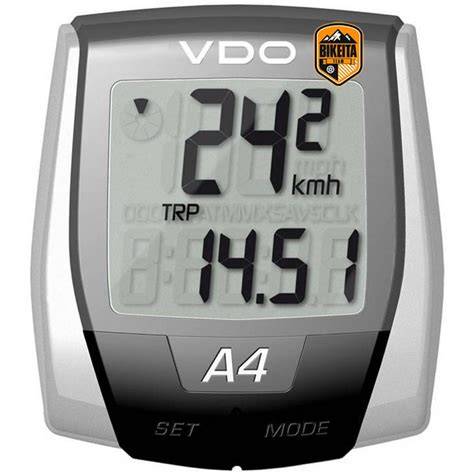

Contenuto principale e funzioni del computer

RECHTE TASTE/RIGHT BUTTON (MODE-Button): nel modalità operativa permette di scorrere tra i display TOT, TRP, CLK; nel SET-Mode consente di impostare i valori all'interno della schermata di configurazione (SET-Mode).

LINKE TASTE/LEFT BUTTON (SET-Button): nel modo operativo apre la modalità di configurazione (SET-Mode) per la dimensione delle ruote, l’orologio e il contachilometri totale; nel SET-Mode permette la selezione della cifra da modificare.

ATTIVITÀ principali del computer:

• VELOCITÀ ATTUALE (KMH/MPH) Visualizza costantemente la velocità fino a 120 KMH o 75 MPH con accuratezza di 0,1 KMH.
• Fahrtstrecke/TRP Distanza percorsa nella corsa corrente, fino a 999,99 km o miglia; superato l’intervallo, la conta ricomincia da 0.
• UHR/CLK Ora attuale in formato 24 ore.
• GESAMTSTRECKENZÄHLER/TOT Distanza totale accumulata di tutte le escursioni, fino a 99.999 km o miglia. Può essere reimpostato dopo la sostituzione della batteria.
• SLEEP MODUS Modalità salva-batteria: se non arriva alcun segnale per 3 minuti, l’unità entra in Sleep Mode mostrando solo l’ora; riavvia quando si riprende a muoversi o si preme un tasto.

Ripristino e riequilibrio dati

3. Reset del computer

1. Reset dati corsa TRP: per azzerare i dati della corsa corrente, premere contemporaneamente SET e MODE per 3 secondi.
2. Reset alle impostazioni di fabbrica: per riportare tutte le funzioni e le impostazioni (CLK, TOT e dimensioni ruota) ai valori di fabbrica, utilizzare un oggetto appuntito per premere il tasto AC sul retro del computer. Avvertenza: questa operazione azzera anche TOT.

Montaggio e primo avvio

4. Montaggio e avvio

• 4.1 Inserimento batteria nel corpo del computer Il VDO A4 non arriva con la batteria installata. Richiede una batteria CR2032 da 3V. Durata tipica: circa un anno. Seguire questa procedura:
• STEP 1 Rimuovere il coperchio della batteria con una moneta piattă.
• STEP 2 Inserire la batteria con il polo + in evidenza, evitando che il contatto venga danneggiato.
• STEP 3 Riposizionare il coperchio assicurando che la guarnizione di gomma sia non schiacciata.
• STEP 4 Richiudere stretto con la moneta, facendo attenzione alla guarnizione. Nota: durante la sostituzione, i dati verranno temporaneamente conservati per circa 20 secondi; sostituire rapidamente per non perdere i valori.

4.2 Programmazione fondamentale

1. Impostazione dimensione ruota Il computer deve conoscere il diametro o circonferenza della ruota su cui si misura. In passi di +/- 1 mm ( +/- 0,1 pollici ).
2. 5.1 Determinazione dimensione ruota Se la ruota non è presente in tabella, utilizzare la procedura di misurazione manuale: posizionare la ruota con il cappuccio della valvola al suolo, segnare la posizione della valvola, girare una rotazione e segnare di nuovo la valvola. La distanza tra due segni corrisponde al diametro della ruota.

5.2 Scelta unità (KM/KM o miglia)

1. Rivolgersi a TRP sul display. Tenere premuta SET per circa 3 secondi.
2. Selezionare km o miglia tra le opzioni disponibili con MODE, quindi confermare con SET. Il computer passa automaticamente al set-up per la dimensione ruota.

5.3 Programmazione dimensione ruota

1. Con unità scelte (KM o miglia), la procedura di inserimento della dimensione ruota inizia automaticamente. Impostazione di fabbrica: 2155 mm (84,84 pollici).
2. Seguire la sequenza: utilizzare MODE per selezionare la cifra lampeggiante, confermare con SET per passare alla cifra successiva, fino al completamento. Premere SET per circa 3 secondi per tornare a TRP.

5.4 Impostazione ora

1. Nel modo CLK, premere SET per 3 secondi per entrare in modalità ora.
2. Impostare ore lampeggianti con MODE, confermare con SET; poi procedere con i minuti lampeggianti e confermare.

5.5 Programmazione TOT

1. Nel modo TOT, premere SET per 3 secondi.
2. Impostare i numeri lampeggianti con MODE; confermare con SET per passare alle cifre successive.
3. Premere SET per tre secondi per terminare e tornare a TOT.

Installazione e montaggio dell’hardware

6. Installazione e montaggio

1. 6.1 Collocazione magnete e sensore Distanza tra sensore e magnete da 1 a 5 mm. Fissare inizialmente collaudo con fascette; orientare magnete rispetto all’indicatore del sensore per avere 1-5 mm di distanza. guidare i cavi lungo il telaio e proteggerli con nastro isolante. Movimenti di sterzo durante l’installazione per garantire gioco sufficiente e evitare rotture future.
2. 6.2 Sostituzione/assemblaggio supporto universale Scegliere tra montaggio sul manubrio o sul semimanubrio; regolare piastra di montaggio, fissare con viti non eccessivamente strette; fissare il supporto al manubrio o al tubo di forcella con fascette.
3. 6.3 Inserimento del computer nel supporto Twist-Click Inserire circa 45° a sinistra (posizione 10 ore) e ruotare a destra fino al click (12 ore). Per rimuoverlo, ruotarlo verso sinistra e sollevarlo.

Test di funzionamento

7. Test di funzionalità

• Allentare la ruota anteriore e farla ruotare: se non compaiono velocità entro 2-4 secondi, controllare la distanza tra sensore e magnete non superiore a 5 mm, correggere e ripetere.
• Verificare che l’apparato funzioni correttamente e che la batteria sia in buone condizioni in caso di problemi tecnici, rivolgendosi al negozio specializzato.

Garanzia e smaltimento

8. Garanzia

VDO Cycle Parts garantisce per 3 anni dal acquisto: copre difetti di materiale e lavorazione del computer, del sensore e del supporto manubrio. Batterie, cavi e materiali di montaggio non sono inclusi. La garanzia è valida se non sono stati aperti i componenti (eccetto il contenitore batteria), non è stata usata forza e non è presente danno intenzionale. Conservare lo scontrino per eventuali reclami. In caso di reclamo valido, verrà fornito un prodotto sostitutivo equivalente.
