Batterie, catodo e anodo: guida esaustiva al cuore dell’energia elettrica

Le batterie sono così onnipresenti nelle nostre vite oggi che sono quasi ignorate. Tuttavia, sono un'invenzione notevole nella lunga e leggendaria storia, e hanno lo stesso meraviglioso futuro. Una batteria è in realtà un dispositivo che converte l'energia chimica immagazzinata in energia elettrica. Fondamentalmente, la batteria è un piccolo reattore chimico che, mentre la reazione chimica produce elettroni ad alta energia, è sempre pronto a fluire verso apparecchiature esterne.

La batteria è stata con noi per molto tempo. Nel 1938, il direttore del Museo di Baghdad scoprì una batteria nel seminterrato del museo, ora nota come "batteria di Baghdad". Secondo l'analisi, la sua origine e il suo tempo possono essere fatti risalire alla Mesopotamia nel 250 aC. Ci sono molte polemiche su questa prima comunità accademica di batterie, e i suoi usi specifici includono la galvanoplastica, il sollievo dal dolore o una punizione religiosa. Lo scienziato e inventore americano Benjamin Franklin usò per la prima volta il termine "batteria" quando condusse un esperimento di potenza con una serie di condensatori nel 1749. La prima vera batteria fu inventata dal fisico italiano Alessandro Volt nel 1800. Volt si accumulava attorno a fogli di rame e zinco, ogni coppia di fogli di rame e zinco separati da un pezzo di tela imbevuta di acqua salata. In questo momento, fintanto che due fili metallici vengono utilizzati per contattare due metalli, viene generata una corrente continua e stabile. Ogni unità (un insieme di rame, zinco e soluzione salina) ha prodotto 0,76 volt. Accumulare un gruppo di celle otterrà il doppio della quantità di elettricità.

Una delle batterie più vecchie fu la batteria al piombo inventata nel 1859, che è ancora utilizzata oggi per la maggior parte dei motori a combustione interna. È l'esempio più vecchio di una batteria ricaricabile. Le batterie di oggi hanno dimensioni che vanno dai megawatt di grandi dimensioni utilizzati per alimentare energia in impianti solari o sottostazioni per garantire che l'intero villaggio o isola sia alimentato, a batterie di piccole dimensioni utilizzate negli orologi elettronici. Le batterie sono basate su diversi prodotti chimici che producono tensioni di batteria tipicamente nell'intervallo 1-3.6 V. La batteria della serie aumenta la tensione e il parallelo aumenta la corrente. Questo principio viene utilizzato per ottenere la corrente e la tensione richieste fino alla dimensione di megawatt.

Come funziona la batteria? Quando la batteria è scarica, le sostanze interne reagiscono chimicamente per generare energia elettrica. Un esempio di una reazione chimica che produce elettroni è che l'ossido di ferro produce ruggine. Il ferro reagisce con l'ossigeno e gli elettroni e l'ossigeno vengono trasferiti per formare l'ossido di ferro. La produzione standard di batterie consiste nell'utilizzare due metalli o composti con diversi potenziali di elettrodi e separarli con un isolante poroso. Il potenziale dell'elettrodo è l'energia immagazzinata in atomi e composti che viene trasferita quando è disponibile una connessione dispositivo esterna. Fluidi conduttivi come soluzioni saline e soluzioni acquose per il trasporto di ioni solubili fluiscono da un metallo all'altro in una reazione chimica, nota come elettrolita. Un metallo o un composto che perde elettroni durante la scarica è chiamato catodo, e un metallo o un composto che riceve elettroni è chiamato anodo. Il flusso di elettroni dall'anodo al catodo attraverso connessioni esterne è ciò che usiamo per gestire la nostra elettronica.

Storia dello sviluppo della batteria: facci sapere di nuovo. Il passato e il presente della batteria Batteria principale e batteria ricaricabile Il processo di reazione chimica che produce il flusso di elettroni è irreversibile e si chiama batteria primaria. La capacità della batteria è stata esaurita dopo una scarica dei reagenti. La batteria principale più comune è una batteria al carbonio-zinco. Quando l'elettrolito è alcalino, la batteria dura più a lungo. Compriamo batterie alcaline dal supermercato. La più grande sfida nel gestire queste batterie primarie è trovare il modo di riutilizzarle. Quando il numero di batterie utilizzate è in aumento e spesso è antieconomico sostituirle, diventa più importante gestirle. La prima batteria ricaricabile, la batteria al nichel-cadmio (NiCd), utilizza anche l'alcalino come elettrolita. Nel 1989, oltre alle batterie al nichel-metallo idruro (NiMH), è durato più a lungo delle batterie al nichel-cadmio. Questi tipi di batterie sono molto sensibili al sovraccarico e al surriscaldamento durante la ricarica, pertanto la velocità di carica viene controllata al di sotto della velocità massima di ricarica. I controller complessi accelerano il processo di ricarica e non richiedono ore per caricarsi. Per la maggior parte dei semplici caricabatterie, il processo di ricarica richiede una notte. Le applicazioni portatili, come telefoni cellulari e laptop, sono alla ricerca di dispositivi di ricarica grandi e piccoli. Sebbene questo aumenti il rischio di gravi perdite, può essere controllato da un limitatore di corrente nella batteria del telefono cellulare. Primo salto: batteria al litio Le nuove tecnologie spesso richiedono batterie ricaricabili più compatte, ad alta capacità e più sicure. Nel 1980, il fisico americano John Goodenough inventò un nuovo tipo di batteria al litio. Il litio (Li) può migrare da un elettrodo all'altro attraverso una batteria per formare una forma di ioni Li +. Il litio è uno degli elementi chimici più leggeri nella tavola periodica e ha il più grande potenziale elettrochimico, quindi questa combinazione produce la più grande tensione nel volume più compatto e leggero. Questa è la base di una batteria agli ioni di litio. In questa nuova batteria, un metallo di transizione come cobalto, nichel, manganese, ferro e ossigeno viene combinato per formare un catodo. Quando una tensione viene generata caricando, gli ioni di litio caricati positivamente migrano dal catodo all'anodo di grafite per trasformarsi in litio metallico.

Storia dello sviluppo della batteria: facci sapere di nuovo. Il passato e il presente della batteria Poiché il litio ha una forte forza motrice elettrochimica per l'ossidazione, se le condizioni lo consentono, ritornerà al catodo per diventare nuovamente una forma di ioni di litio e rilasciare gli elettroni allo stato di ione cobalto. Il movimento degli elettroni in questo circuito può essere usato come corrente. Il secondo salto: la nanotecnologia A causa della presenza di metalli di transizione nelle batterie agli ioni di litio, la batteria ha una capacità più elevata ed è quindi più reattiva e soggetta a instabilità termica. Nell'esempio di batterie al litio-cobalto (LiCoO2) prodotte da Sony negli anni '90, si sono verificati molti incendi. Rendere il catodo della batteria con nanomateriali rende la batteria più attiva e può causare un incidente. Ma negli anni '90 Goodenough ha innescato un nuovo salto nella tecnologia delle batterie introducendo fosfato di ferro e litio per la produzione di catodi stabili agli ioni di litio. Il catodo è termicamente stabile. Ciò significa anche che i materiali al fosfato di litio (LiFePO4) o al fosfato di ferro (LFP) possono ora essere utilizzati in modo sicuro in applicazioni con batteria grande e possono essere caricati e scaricati rapidamente. Queste nuove batterie hanno molte nuove applicazioni, dagli elettroutensili ai veicoli elettrici ibridi. Forse l'applicazione più importante sarà la conservazione dell'elettricità delle abitazioni domestiche. macchina elettrica Il leader nella produzione di questo nuovo formato di batteria per l'auto è Tesla Electric Motors, che progetta di costruire un "impianto Giga" per la produzione di batterie. Il pacco batterie al litio della Tesla Model S ha una capacità massima di 85 kWh. Questo è abbastanza per una famiglia domestica che usa l'elettricità, motivo per cui ci sono così tante speculazioni sui prodotti che il fondatore di Tesla Elon Musk ha recentemente annunciato. Il design modulare della batteria può creare intercambiabilità in modalità batteria per applicazioni automobilistiche e domestiche senza la necessità di riprogettazione e produzione. Forse potremo assistere alla prossima generazione di cambiamenti tecnologici nella produzione e nello stoccaggio di energia da parte dell'umile batteria.

La batteria moto è un dispositivo fondamentale per l'avviamento del motore e permette l'ottimo funzionamento dell'impianto elettrico ed elettronico, di qualsiasi tipo di moto. è in grado di convertire energia chimica in quella elettrica e viceversa ed è composta da due elettrodi (singola cella) che, immersi in un'unica soluzione detta elettrolita, reagiscono scambiandosi ioni. La batteria moto possiede quindi l'energia grazie a queste azioni che, portando ioni positivi da un elettrodo all'altro (dall'anodo al catodo), creano una differenza di potenziale (tensione della cella) in modo tale da permettere il passaggio di corrente (elettroni) tra i due elettrodi, se risultano in contatto. Capacità della cella: misurata in Amperora (Ah) e rappresenta l'energia presente nella cella. Batterie moto Standard: batterie montate solo in una posizione e richiedono particolari cure e una regolare manutenzione. Batterie moto senza manutenzione: batterie che devono essere riempite con l'acido una volta ricevute e di seguito non richiedono nessun tipo di manutenzione aggiuntiva. Batterie moto senza manutenzione e ad elevate prestazioni: batterie avanzate, siccome non prevedono fuoriuscite, e possono essere montate in qualsiasi posizione. Le case produttrici di batterie moto utilizzano codici specifici per identificare i vari prodotti. Ogni codice ha un vero e proprio significato, capace di comunicare al consumatore una serie di informazioni tecniche piuttosto importanti. Se lavori con le batterie, le provi o le specifichi per applicazioni industriali, probabilmente ti sei imbattuto nei termini anodo e catodo.Questi due elettrodi sono il fondamento del funzionamento di ogni batteria.Se li confondi, rischierai specifiche errate, installazioni errate o costosi errori di approvvigionamento.Questa guida spiega entrambi in modo chiaro, senza inutili complessità.

La risposta breve

Anodo = elettrodo negativo. Catodo = elettrodo positivo. Durante la scarica, l'anodo rilascia elettroni e il catodo li riceve. Durante la carica i ruoli sugli stessi elettrodi fisici si invertono. La maggior parte degli articoli sulle batterie ignorano questa distinzione. È più importante di quanto la gente pensi.

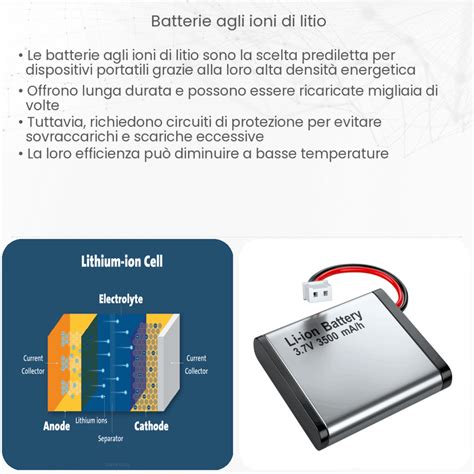

Cos'è un anodo? L'anodo è l'elettrodo negativo in una batteria. È qui che avviene l'ossidazione, il che significa che il materiale dell'elettrodo perde elettroni durante la reazione elettrochimica. Quegli elettroni viaggiano attraverso un circuito esterno fino al catodo. Questo movimento di elettroni è ciò che chiamiamo elettricità. In batterie agli ioni di litio, l'anodo immagazzina anche gli ioni di litio durante la ricarica della batteria. Quando la batteria si scarica, gli ioni ritornano attraverso l'elettrolita al catodo.

Materiali anodici comuni nelle batterie agli ioni di litio

• Grafite: Standard del settore. Stabile, a basso costo, lunga durata.
• Silicio: Emergentе, maggiore densità energetica, sfide di espansione. Miscela di grafite + silicio. Adozione in crescita.
• Litio metallico: Prossima generazione, massima densità energetica, ancora in fase di commercializzazione.

La grafite resta il materiale anodico dominante nella maggior parte delle applicazioni commerciali agli ioni di litio grazie alla sua comprovata stabilità ed efficienza in termini di costi. Il silicio sta guadagnando terreno nelle applicazioni ad alte prestazioni, ma richiede un'attenta progettazione per gestire l'espansione del volume durante la ricarica.

Cos'è un catodo? Il catodo è l'elettrodo positivo. È qui che avviene la riduzione, il che significa che il materiale dell'elettrodo acquista elettroni durante la scarica. Il materiale del catodo ha la maggiore influenza sulle caratteristiche prestazionali di una batteria, incluso densità di energia, stabilità termica, ciclo di vita e costo. Per gli acquirenti e gli ingegneri B2B, la scelta del catodo è spesso la decisione più critica relativa alle specifiche.

Materiali catodici comuni e loro compromessi

• Litio Ferro Fosfato (LFP): Densità di energia moderata, stabilità termica molto alta, eccellente per stoccaggio di energia e veicoli elettrici commerciali e industriali.
• Litio Nichel Manganese Cobalto (NMC): Densità di energia elevata, ciclo di vita buono, ideale per veicoli elettrici e utensili elettrici.
• Ossido di litio cobalto (LCO): Densità di energia alta, indicato per elettronica di consumo.

La scelta tra LFP e NMC dipende dall’applicazione: LFP è preferito per stoccaggio stazionario e sicurezza; NMC offre bilanciamento migliore tra peso e densità energetica per applicazioni mobili.

Anodo vs catodo: confronto diretto

• Proprietà: Anodo è negativo, Catodo è positivo.
• Tipo di reazione: Ossidazione all’anodo, Riduzione al catodo.
• Movimento degli elettroni: dall’anodo al catodo esternamente; movimenti di ioni durante la scarica e la carica.
• Materiali tipici: Anodo (grafite), Catodo (LFP, NMC, NCA, LCO).

Come vengono prodotti gli anodi e i catodi

1. Sintesi dei materiali: Il materiale attivo viene sintetizzato nel composto richiesto e raffinato secondo le specifiche.
2. Preparazione del liquame: Il materiale attivo viene macinato in polvere e miscelato con leganti e additivi conduttivi per formare un impasto uniforme.
3. Rivestimento: L'impasto liquido è rivestito su un foglio di metallo. Foglio di rame per anodi, foglio di alluminio per catodi.
4. Asciugatura e calandratura: Il foglio rivestito viene essiccato e compresso attraverso rulli per ottenere la densità e lo spessore dell'elettrodo corretti.
5. Taglio e assemblaggio delle celle: Gli elettrodi vengono tagliati su misura e assemblati con separatori ed elettrolita nel formato finale della cella.

Questo è il motivo per cui la qualità della produzione degli elettrodi è un elemento chiave di differenziazione tra i fornitori di batterie. Perché capire come funzionano gli anodi e i catodi aiuta con qualcosa di più della semplice conoscenza di base del prodotto.

Per l'approvvigionamento e l'approvvigionamento: La chimica del catodo determina i costi, il rischio della catena di fornitura e le prestazioni. LFP non utilizza cobalto, riducendo l’esposizione alla volatilità del prezzo del cobalto. NMC contiene nichel e cobalto, entrambi soggetti a vincoli di fornitura. Per ingegneria e integrazione: Conoscere il comportamento degli elettrodi durante i cicli di carica e scarica fornisce informazioni sulla progettazione della gestione termica, sulle impostazioni del sistema di gestione della batteria e sui parametri operativi sicuri. Per la valutazione della qualità: La qualità del rivestimento degli elettrodi, la purezza del materiale attivo e l'integrità del collettore di corrente sono indicatori della qualità complessiva della cella. Vale la pena verificarli con i fornitori.

Anodi e catodi oltre le batterie: Gli stessi principi elettrochimici si applicano in altri contesti industriali. Sistemi di protezione catodica, condotte, strutture offshore e serbatoi di stoccaggio utilizzano anodi sacrificali per prevenire la corrosione. Scaldabagni industriali e trattamenti galvanici dimostrano come gli anodi e i catodi controllino la deposizione di metallo e la protezione delle superfici.

FAQ

• L'anodo è sempre negativo? Con una batteria scarica, sì. L'anodo è l'elettrodo negativo dove avviene l'ossidazione. Durante la carica, l'elettrodo negativo assume il ruolo di catodo, ma fisicamente è sempre lo stesso elettrodo.
• Quale chimica del catodo devo specificare per lo stoccaggio dell'energia industriale? LFP è generalmente la scelta preferita per lo stoccaggio stazionario; per applicazioni mobili o sensibili al peso, NMC offre bilanciamento migliore.
• Qual è la differenza tra l'elettrodo positivo e il catodo? Si riferiscono allo stesso elettrodo fisico durante la scarica; l'elettrodo positivo ha potenziale maggiore e funge da catodo. Durante la carica, i ruoli si invertono.
• Perché il materiale del catodo influisce sul costo della batteria? Il materiale attivo del catodo rappresenta gran parte del costo; metalli come nichel, cobalto e litio hanno prezzi volatili e catene di fornitura complesse.

Le batterie agli ioni di litio, come è più corretto chiamarle, sono batterie secondarie, ossia ricaricabili. Ogni batteria è composta da due elettrodi: il catodo ospita un composto di litio, mentre l’anodo un composto tipicamente carbonioso, come la grafite. Il litio si muove tra i due elettrodi nelle fasi di carica e di scarica. Nella fase di carica, il litio ione migra dal catodo verso l’anodo. Nella fase di scarica, il trasferimento avviene al contrario.
