Albero motore vibra girando senza bielle: guida pratica all’individuazione e alle soluzioni
Questo testo sintetizza esperienze e consigli raccolti su problemi di vibrazioni legate alla linea d’asse, allineamento motore-invertitore e componenti collegati, con particolare attenzione a situazioni in cui le vibrazioni compaiono tra 1800 e 2300 giri/min e si normalizzano oltre i 2600-3000 giri.
Contesto e sintomi tipici
In molte situazioni descritte, i sintomi principali sono vibrazioni marcate generate dal pozzetto quando l’albero motore/gruppo motore-invertitore non è allineato correttamente o quando la linea d’asse oscilla.
Spesso la causa non è una perdita di potenza o consumo anomalo di olio, ma problemi meccanici legati all’allineamento, ai silent block, o allo stato del tubo passascafo e della cuffia Volvo.
Un chiaro segnale è che, aumentando i giri, le vibrazioni possono diminuire o sparire completamente oltre una certa soglia, suggerendo la presenza di un punto critico di risonanza o di un allineamento non impeccabile.
Quando intervenire: verifiche iniziali
È consigliabile far controllare che l’asse giri dritto e che i silent block siano integri e correttamente fissati. Se è presente una trappa o una staffa, controllare eventuali rotture o allentamenti che possano interrompere l’allineamento generale.

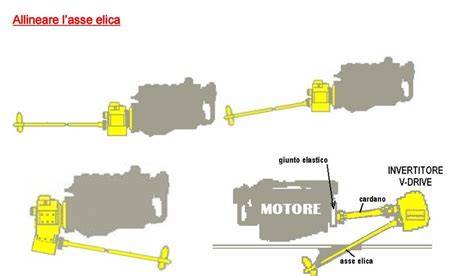

L’allineamento della linea d’asse va verificato al momento del rimontaggio completo, includendo l’elica: deve essere equilibrata e l’insieme deve non presentare giochi eccessivi tra motore, invertitore e albero.
Se si utilizza un giunto elastico tra invertitore e asse, è possibile valutare l’installazione di una boccola inserita nel tubo passascafo per rendere l’asse più stabile. Tuttavia, in assenza di giunto elastico, l’uso della boccola può trasformare l’insieme in una configurazione “a linea d’asse oscillante”.
Diagnosi pratica: cosa verificare
- Controllare i silent block: devono essere integri, privi di crepe e con fissaggio solido al telaio e al motore.
- Allineare la linea d’asse: verificare che l’albero giri dritto rispetto al fascio di componeti, correggendo eventuali deviazioni millimetriche.
- Controllare l’equilibrio dell’elica: una elica sbilanciata può generare vibrazioni significative a determinati regimi.
- Ispezionare il tubo passascafo e la cuffia Volvo: marciume o danni al tubo possono provocare vibrazioni trasmesse dall’albero.
- Verificare la presenza di trappole o prese di forza che possano aver indotto deformazioni o spostamenti del motore.
Soluzioni comuni utilizzate in pratica
Una soluzione frequentemente adottata è l’allineamento accurato della linea d’asse, accompagnato dalla sostituzione di silent blocks usurati e dalla revisione delle parti critiche del tronchetto cinetico e della crociera.
In alcuni casi è stata proposta l’installazione di una boccola nel tubo passascafo per rendere l’asse più rigido e stabile, soprattutto quando non è presente un giunto elastico tra invertitore e asse. Altre volte si è preferita mantenere una linea d’asse oscillante senza boccola intermedia, a seconda della configurazione specifica e delle condizioni del motore.
La sostituzione delle parti del tronchetto cinetico, la verifica e sostituzione dei silent block e la verifica dell’allineamento hanno spesso risolto vibrazioni persistenti, con un ritorno a funzionamento fluido anche a giri elevati.
Nuances su casi specifici riportati
In alcuni thread, a partire da 1900 giri fino a 2600-3000 giri, si sono osservate vibrazioni fastidiose ma non accompagnate da guasti evidenti, risolvibili con una revisión completa della linea d’asse e delle parti collegate.
Altre descrizioni indicano che, in presenza di una trappa o di una boccola non correttamente montata, i rapidi cambi di regime o l’elevata sollecitazione meccanica possono provocare vibrazioni che scompaiono solo superando una certa fascia di giri.
Elementi utili da controllare durante la manutenzione
Controllare l’allineamento della linea d’asse quando si rimonta il motore, verificare che la boccola o il giunto non siano logori o deformati, e assicurarsi che l’elica sia equilibrata sono passi essenziali per evitare vibrazioni indesiderate.
Verificare che i collari, i supporti e i giunti non presentino gioco e che i collegamenti tra invertitore e asse siano adeguati è cruciale per prevenire nuove vibrazioni durante la navigazione o la marcia in mare aperto.
Note pratiche sui contesti di utilizzo
La gestione corretta della linea d’asse è particolarmente cruciale in barche con motori d’epoca o con sistemi di inversione poco flessibili, dove i componenti possono invecchiare e sviluppare giochi interni. Una prassi utile è riferire le vibrazioni a un controllo mirato di allineamento, silent blocks e stato del tubo passascafo, prima di procedere a sostituzioni meno immediate o intrusivi.
In caso di dubbi sulla presenza di una tramissione difettosa, la diagnosi può includere test di vibrazione a motore fermo e in folle, accelerazioni controllate e verifiche della risposta a diverse velocità e carichi, per distinguere tra problemi di allineamento, equilibratura o usura di componenti specifici.
- Verifica allineamento linea d’asse al rimontaggio
- Controllo silent blocks e supporti
- Ispezione tubo passascafo e cuffia
- Equilibratura elica e verifica giunti
Se in seguito a controlli non risulta evidente una causa immediata, consultare un’officina specializzata per diagnosi approfondita di linea d’asse e allineamento completo può prevenire danni futuri e ridurre i tempi di inattività.
