Albero Motore per Pompe Sommerse Indurito: Guida Completa alla Selezione e Manutenzione

L'albero motore rappresenta un componente cruciale all'interno di una pompa sommersa, garantendo la trasmissione della potenza dal motore alla girante e, di conseguenza, il corretto funzionamento dell'intero sistema di pompaggio. La sua integrità e la sua resistenza all'usura e alla corrosione sono determinanti per la longevità e l'efficienza della pompa stessa, specialmente in contesti applicativi gravosi e continui. La scelta di un albero motore indurito e la sua corretta installazione e manutenzione sono quindi aspetti fondamentali per assicurare prestazioni ottimali e prevenire guasti prematuri.

Comprendere la Funzione e le Sfide dell'Albero Motore nelle Pompe Sommerse

L'albero motore di una pompa sommersa è il collegamento meccanico tra il motore elettrico e la parte idraulica della pompa. Esso riceve la rotazione dal motore e la trasmette alla girante, che a sua volta mette in movimento il fluido. Questo processo di conversione dell'energia cinetica in energia di pressione è alla base del funzionamento di ogni elettropompa sommersa.

Le pompe sommerse sono componenti essenziali e allo stesso tempo molto vulnerabili in quasi tutti i sistemi idrici. Sul campo, l'installazione impropria dei sistemi di pompaggio può rappresentare la completa perdita di approvvigionamento idrico e guasti prematuri alle apparecchiature. Le uniche connessioni con la superficie sono il tubo di scarico e il cavo motore. Le pompe sommerse e profonde sono più economiche delle pompe azionate da un albero e più appropriate quando sono utilizzate in pozzi stretti.

Le pompe sommerse sono azionate da un motore elettrico accoppiato direttamente alla pompa, che forma un'unità che può essere introdotta nel pozzo per immergere la pompa. La pompa stessa è essenzialmente la stessa di quelle utilizzate in unità azionate da un albero, ma è molto più economico aggiungere celle quando è necessario aumentare l'altezza di elevazione.

In un ambiente sommerso, l'albero motore è esposto a una serie di sfide significative. La corrosione galvanica e l'ossidazione sono rischi costanti a causa della continua esposizione all'acqua e alla presenza di metalli diversi che, a seconda della loro conducibilità, facilitano l'azione della disgregazione molecolare. Questo fenomeno è addirittura amplificato dal campo magnetico indotto dal motore e dal fatto che il motore è totalmente immerso in acqua, dove la conduttività dell'acqua catalizza la potenza delle correnti vaganti, aumentandone notevolmente l'effetto. L'azione delle correnti vaganti può agire in un brevissimo lasso di tempo intaccando i metalli e danneggiando irrimediabilmente l'isolamento o le parti delicate del motore.

Inoltre, l'albero motore è soggetto a stress meccanici dovuti alla rotazione e alle forze idrauliche esercitate dal fluido. L'usura dei cuscinetti scorrevoli, la deflessione dell'albero e lo sfregamento tra pistone e cilindro (nei motori endotermici, ma il concetto di attrito e usura è universale) contribuiscono al degrado nel tempo.

Materiali Avanzati e Trattamenti per l'Indurimento dell'Albero Motore

Per contrastare questi fenomeni e garantire una lunga durata operativa, l'industria delle pompe sommerse impiega una varietà di materiali e trattamenti di indurimento per gli alberi motore. La scelta del materiale dipende in larga misura dall'applicazione specifica e dalla natura del fluido pompato.

Tra i materiali comunemente utilizzati troviamo:

• Acciaio al carbonio: Una scelta economica ma meno resistente alla corrosione e all'usura rispetto ad altre opzioni.
• Acciaio cromato: Offre una maggiore resistenza alla corrosione rispetto all'acciaio al carbonio.
• Acciaio inossidabile austenitico (es. AISI 316): Ampiamente utilizzato per la sua eccellente resistenza alla corrosione in una vasta gamma di ambienti acquatici.
• Acciaio duplex e super duplex: Materiali con elevate proprietà meccaniche e resistenza alla corrosione, ideali per applicazioni più gravose.
• Titanio e leghe di titanio: Offrono una resistenza eccezionale alla corrosione e un peso ridotto, ma a un costo più elevato.
• Hastelloy C-276 e altri materiali speciali: Utilizzati per applicazioni estremamente aggressive, dove la resistenza chimica e termica è prioritaria.

Oltre alla scelta del materiale base, i trattamenti di indurimento giocano un ruolo cruciale. Questi trattamenti mirano ad aumentare la durezza superficiale dell'albero, migliorando la resistenza all'usura e all'abrasione, senza compromettere la tenacità del nucleo. Tra i trattamenti più comuni vi sono:

• Tempra e rinvenimento: Processi termici che modificano la microstruttura dell'acciaio per migliorarne le proprietà meccaniche.
• Nitruro: Un trattamento superficiale che introduce azoto nella superficie dell'acciaio, creando uno strato duro e resistente all'usura.
• Cromatura dura: Un rivestimento di cromo applicato per aumentare la durezza superficiale e la resistenza alla corrosione.
• Trattamenti PVD (Physical Vapor Deposition) o CVD (Chemical Vapor Deposition): Tecniche avanzate per applicare rivestimenti sottili e duri, come nitruro di titanio o carburo di titanio, che offrono un'eccellente resistenza all'usura e alla corrosione.

La specifica "indurito" nell'albero motore suggerisce l'applicazione di uno o più di questi trattamenti per conferire una maggiore resistenza e durabilità, rendendolo più idoneo per utilizzi gravosi e continui senza rinunciare a prestazioni e rendimenti al vertice del settore.

Tipologie di Pompe Sommerse e la Loro Idraulica

La vasta gamma di pompe sommerse Panelli, frutto di 40 anni di esperienza nella progettazione idraulica di elettropompe, offre soluzioni per diverse esigenze applicative. La scelta della pompa sommersa più adatta dipende da fattori quali la portata, la prevalenza, la natura del fluido e le condizioni operative.

Tra le tipologie di pompe e idrauliche menzionate, possiamo distinguere:

• Pompe con girante flottante a rasamento frontale (Serie 140 PR): Queste pompe, riassumendo 40 anni di esperienza nella progettazione idraulica di elettropompe, sono consigliate per pompare acqua pulita anche in presenza di sabbia (fino a 200 g/m³). Tale concetto innovativo e brevettato permette di fare fronte a utilizzi gravosi e continui senza per questo rinunciare a prestazioni e rendimenti al vertice del settore, con una notevole competitività del prodotto su tutta la gamma anche a livello economico.

• Pompe con giranti semiassiali (Serie 140 PS / 140 PSX): Sono pompe ad elevato rendimento idraulico. Questo tipo di soluzione, rispetto a quella radiale, è ideale quando sono richieste, a parità di diametro, medio-alte portate con medie prevalenze. Le pompe sommerse semiassiali sono caratterizzate da stadi formati dal corpo diffusore incorporato e girante semiassiale.

• Idraulica 6’’ intubata (Serie 140 PRS): Progettata per offrire la miglior efficienza idraulica e contenere i consumi elettrici specifici. L’idraulica 140 PRS 6’’ coniuga le migliori caratteristiche di una pompa radiale e di una pompa semi assiale.

• Pompe radiali (Gamma RHX): Completamente in acciaio inossidabile microfuso AISI 304, rappresentano la soluzione più evoluta e performante della gamma radiale. La soluzione radiale, avendo un ingombro assiale particolarmente ridotto, permette l’impiego di un elevato numero di stadi, con la conseguenza di ottenere, a parità di diametro, prevalenze molto elevate. Il diffusore, grazie al sistema di palettatura prolungata fino all’uscita della girante, consente all’acqua di seguire una traiettoria obbligata con conseguente aumento delle prestazioni e del rendimento idraulico.

• Pompe radiali vs. semiassiali: Le pompe radiali sono ideali per ottenere prevalenze elevate con un ingombro assiale ridotto. Le pompe semiassiali, invece, sono più adatte per medie-alte portate con medie prevalenze a parità di diametro.

• Pompe Vortex: Queste elettropompe sfruttano giranti di tipo "Vortex" arretrate, che creano un vortice nel corpo pompa capace di trascinare i solidi senza che questi entrino in contatto diretto con le palette della girante. Sono spesso utilizzate in applicazioni gravose.

• Pompe sommerse per fanghi: Progettate per funzionare completamente immerse nel fango, sono ideali per la movimentazione di fluidi altamente abrasivi e/o corrosivi. Utilizzano leghe speciali, metallo duro o gomma resistente all’usura. Il cuore di queste pompe è la girante (spesso semiaperta, come nelle pompe PEMO), il corpo, un robusto sistema di tenuta e un albero motore in acciaio inossidabile.

Applicazioni e Settori di Impiego

Le pompe sommerse con albero motore indurito trovano applicazione in una vasta gamma di settori, grazie alla loro robustezza e affidabilità.

• Impianti di pressurizzazione, antincendio e irrigazione: Idonee al pompaggio di acqua pulita (T. max 35°C) in questi impianti.
• Approvvigionamento idrico civile e industriale: Utilizzate per garantire la fornitura d'acqua in contesti domestici, agricoli e industriali.
• ApproVVigionamento da pozzi: Consigliate per l'approvvigionamento da pozzi d'acqua pulita, anche in presenza di sabbia.
• Irrigazione di orti e giardini: Perfette per prelevare acqua da vasche o serbatoi di prima raccolta e per l'irrigazione.
• Settore petrolchimico, chimico e del gas naturale: Pompe sommerse API 610 Vs4, adatte al pompaggio di liquidi contenenti particelle solide pulite o minuscole, sono impiegate in questi settori.
• Movimentazione di liquidi chimici e solventi: Pompe adatte per prodotti chimici, solventi, alcool e acque reflue industriali, anche in presenza di solidi.
• Drenaggio di acque reflue e liquami: Utilizzate per il sollevamento di liquami da cisterne sotterranee e settiche, scarichi di ambienti allagati, e drenaggio di acque reflue non eccessivamente abrasive.

Le pompe sommerse sono spesso dotate di basi regolabili o sistemi di filtraggio intercambiabili che permettono di passare dal drenaggio di acque pulite al sollevamento di acque cariche.

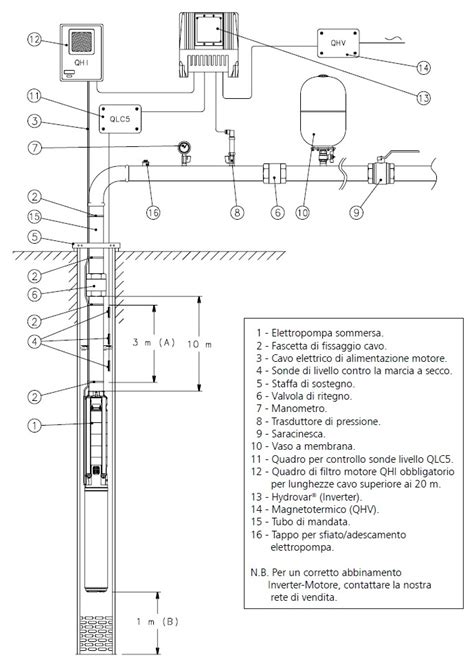

Installazione, Manutenzione e Prevenzione dei Guasti

Una corretta installazione e una manutenzione regolare sono fondamentali per garantire l'efficienza e la durata di una pompa sommersa e del suo albero motore.

Elementi chiave per l'installazione:

• Verifica dei componenti: Prima di iniziare l'installazione, è necessario verificare di disporre di tutti gli elementi necessari.
• Sospensione meccanica: Non utilizzare mai il cavo elettrico per calare la pompa. Utilizzare un sistema di sospensione meccanica adeguato.
• Valvole di ritegno: Si raccomanda di utilizzare sempre una o più valvole di ritegno in installazioni con pompa sommersa. Se la pompa non ha una valvola di ritegno montata, una valvola di ritegno di linea deve essere installata nel tubo di scarico a meno di 7,5 m dalla pompa e al di sotto del livello dinamico.
• Protezione galvanica: Per contrastare le correnti vaganti, si possono inserire protezioni anodiche (protettori in magnesio o ghisa a basso tenore di carbonio) che attraggono il potenziale elettrico verso di esse. L'utilizzo di elettropompe costruite con acciai di qualità (plastica o acciaio inox aisi 316) e l'inserimento di protettori per equidistribuire l'azione dei campi magnetici indotti sono altrettanto efficaci. Ottimi risultati sono stati raggiunti utilizzando anche le protezioni a disco anticorrosivo.
• Giunzione ermetica del cavo: Il motore è provvisto di cavi elettrici che devono essere assemblati in parallelo con il cavo sommergibile. È necessario che il giunto sia ermetico. Per verificarlo, è necessario utilizzare un mega-metro con uscita a 500 V CC. Si consiglia di effettuare misurazioni della resistenza di isolamento ogni sezione specifica del tubo mentre si scende il gruppo motore-pompa nella sua posizione finale nel pozzo.
• Scatole di controllo: L'aggiunta di una scatola di controllo consente di controllare la pressione e programmare la pompa per accendersi o spegnersi in determinati momenti, riducendo la manutenzione e aumentando il controllo e l'automazione.

Manutenzione preventiva:

• Controllo dell'assorbimento elettrico (Ampere): Verificare che la macchina lavori entro i dati di targa.
• Ispezione dei componenti: Nelle pompe per fanghi, è fondamentale l'ispezione regolare di componenti come girante, guarnizioni, cuscinetti e carter.

Prevenzione dei guasti comuni:

• Mancato avviamento: Una pompa potrebbe non avviarsi per differenti motivazioni. Per trovare l'esatta causa del guasto, bisogna analizzare l'impianto e procedere per esclusione. Verificare il tipo di alimentazione elettrica (monofase o trifase) e la potenza del motore per desumere o verificare gli ampere.
• Problemi di amperaggio e pressione/flusso bassi: Se l'amperaggio del motore e i registri di pressione e flusso sono molto bassi rispetto alle prestazioni previste della pompa, è molto probabile che la pompa si capovolga, quindi l'apparecchiatura deve essere arrestata e si deve invertire la polarità di 2 conduttori elettrici che alimentano l'apparecchiatura.
• Sovraccarico e blocco della girante: La protezione termica integrata è essenziale per interrompere l'alimentazione in caso di sovraccarico o blocco della girante, prevenendo la bruciatura degli avvolgimenti.
• Correnti vaganti: Possono causare danni ai metalli e all'isolamento. L'utilizzo di protezioni anodiche o materiali resistenti alla corrosione è fondamentale.
• Ostruzioni: Nelle pompe per fanghi o in presenza di detriti, le particelle solide possono causare ostruzioni, riducendo la portata e aumentando la pressione.

La Scelta Tecnica: Portata, Prevalenza e Punto di Efficienza

Determinare quale pompa sommersa scegliere richiede un calcolo analitico che integri la portata e la prevalenza.

• Portata: Il volume di fluido che la pompa è in grado di spostare in un'unità di tempo (es. litri al minuto, metri cubi all'ora).
• Prevalenza: La pressione totale che la pompa deve superare per sollevare il fluido. La prevalenza reale è data dalla somma della prevalenza geodetica (il salto verticale puro) e le perdite di carico localizzate e distribuite lungo l'intera tubazione di mandata.

Un errore sistematico nella scelta di una pompa a immersione consiste nel trascurare il punto di lavoro ottimale (Best Efficiency Point - BEP) sulla curva caratteristica fornita dal produttore. Operare vicino al BEP assicura il massimo rendimento idraulico e minimizza il consumo energetico. La capacità produttiva di una pompa sommersa consente di sfruttare il pozzo al fine di ottenere la più bassa discesa media del livello d'acqua possibile quando la pompa opera nel punto di massima capacità di estrazione della spesa.

Considerazioni sui Materiali e la Qualità Costruttiva

L'analisi dei materiali è ciò che giustifica la differenza di prezzo tra pompe sommerse economiche e macchine di grado professionale. L'uso di acciai inossidabili di alta qualità, leghe speciali, o materiali come la plastica e l'acciaio inox AISI 316, contribuisce significativamente alla resistenza alla corrosione e all'usura.

La vera differenza sulla durata, però, la fa un componente che non si vede: la tenuta meccanica. Una tenuta meccanica efficiente e di alta qualità è fondamentale per impedire ai fanghi o all'acqua di entrare nel vano motore, prevenendo guasti prematuri.

Le pompe sommerse di alta gamma, come quelle della serie 140 PR con girante flottante a rasamento frontale, adottano concetti innovativi e brevettati per affrontare utilizzi gravosi e continui, mantenendo prestazioni e rendimenti al vertice del settore e garantendo una notevole competitività anche a livello economico.

Protezione da Sovratensioni e Fulmini

Sebbene non vi sia una protezione totale contro l'impatto diretto del fulmine, una pompa sommersa può essere protetta quando cade in un'area vicina. Il dispositivo di sovratensione deve essere posizionato sul lato di alimentazione dell'avviatore e collegato tra la tensione e la terra. Questo accorgimento è importante per preservare l'integrità degli avvolgimenti del motore e delle apparecchiature elettroniche di controllo.

L'Importanza del Controllo e Monitoraggio dell'Impianto

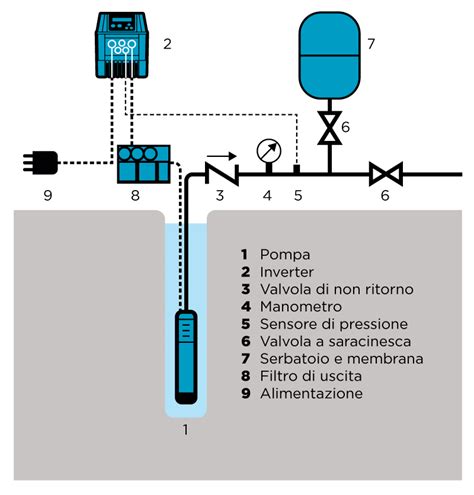

L'installazione di una pompa sommersa presenta, nella maggior parte dei casi, accessori di controllo e monitoraggio. Questi includono: misuratori di portata, manometri, valvole di scarico, controlli orizzontali, sigilli sanitari alla base del pozzo, tra gli altri. Questi strumenti permettono di monitorare costantemente le prestazioni della pompa e dell'impianto, identificando precocemente eventuali anomalie e prevenendo guasti. L'operatività di una pompa sommersa non può essere affidata al solo intervento manuale; nelle installazioni professionali si preferiscono sistemi più raffinati come l'Inverter (VFD) per un controllo più preciso della velocità e del consumo energetico.

Conclusioni sull'Albero Motore Indurito

L'albero motore indurito è un elemento chiave per garantire la robustezza e l'affidabilità delle pompe sommerse, specialmente in applicazioni gravose e continue. La scelta di materiali resistenti alla corrosione e all'usura, unita a trattamenti di indurimento specifici, è fondamentale per prolungare la vita operativa della pompa e minimizzare i costi di manutenzione. Una corretta installazione, un'attenta selezione della pompa in base alle esigenze applicative e una manutenzione preventiva regolare sono passaggi imprescindibili per assicurare il funzionamento ottimale di questi componenti essenziali per il sollevamento dei fluidi. La continua innovazione nella progettazione idraulica e nei materiali utilizzati sottolinea l'importanza di scegliere pompe che incorporino le tecnologie più avanzate per affrontare le sfide del pompaggio moderno.
