Migliorare la Frenata della Kawasaki ZX-10R: Un'Analisi Approfondita delle Viti dei Dischi Maggiorati e delle Pinze

La ricerca di prestazioni frenanti superiori sulla Kawasaki ZX-10R, un modello noto per la sua potenza e agilità, porta spesso all'esplorazione di modifiche all'impianto frenante. Tra queste, l'aggiornamento delle viti che fissano i dischi freno e la sostituzione delle pinze giocano un ruolo cruciale nel migliorare la sicurezza e l'efficacia della frenata, specialmente in condizioni di utilizzo intenso come la pista. Questo articolo esplora in dettaglio le opzioni disponibili, concentrandosi sulle viti dei dischi in acciaio inossidabile e sulle implicazioni del montaggio di pinze maggiorate, con particolare riferimento ai modelli ZX-10R di diverse annate.

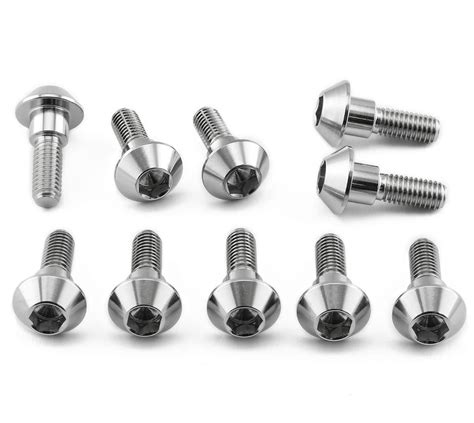

Viti per Dischi Freno: Materiali, Design e Benefici

La scelta dei materiali e del design per le viti dei dischi freno è fondamentale per garantire affidabilità e durata. Le viti per dischi freno in acciaio inox rappresentano un'alternativa di alta qualità alle componenti OEM (Original Equipment Manufacturer), offrendo una combinazione di resistenza, longevità e un miglioramento estetico.

Materiali Superiori e Resistenza alla Corrosione

Una replica del design OEM, ma realizzata in acciaio inossidabile 316 di qualità superiore, è la caratteristica distintiva di queste viti. L'acciaio inossidabile 316 è noto per la sua eccezionale resistenza alla corrosione, un vantaggio significativo considerando l'esposizione dei componenti frenanti a umidità, sale stradale e altri agenti corrosivi. Questa resistenza intrinseca assicura che le viti mantengano la loro integrità strutturale e il loro aspetto nel tempo, evitando i problemi di ruggine che affliggono spesso le viti originali.

Lavorazione di Precisione e Finitura

Lavorate con fili laminati, queste viti beneficiano di un processo di produzione che garantisce una maggiore resistenza e precisione dimensionale. La finitura liscia a specchio, ottenuta tramite lucidatura, non solo migliora l'estetica, ma contribuisce anche a ridurre l'attrito e a facilitare l'installazione. La combinazione di un design OEM replicato con materiali e lavorazioni superiori rende queste viti un ottimo sostituto per gli originali arrugginiti o danneggiati.

Impostazioni di Coppia di Serraggio e Personalizzazione

È essenziale consultare le istruzioni di montaggio fornite per le relative impostazioni di coppia di serraggio. Un serraggio corretto è vitale per garantire la sicurezza e il corretto funzionamento dell'impianto frenante. Inoltre, queste viti sono disponibili in vari colori, permettendo una certa personalizzazione estetica della moto. Tuttavia, è importante notare che la colorazione potrebbe avere un tono differente da quella corrispondente su componenti in ergal, un aspetto da considerare per chi cerca una perfetta uniformità cromatica.

Compatibilità con Kawasaki ZX-10R

Le viti per dischi freno in acciaio inossidabile di alta qualità sono progettate per essere compatibili con una vasta gamma di modelli Kawasaki ZX-10R, coprendo diverse generazioni di questa superbike:

• Kawasaki ZX-10R 2004
• Kawasaki ZX-10R 2005
• Kawasaki ZX-10R 2006
• Kawasaki ZX-10R 2007
• Kawasaki ZX-10R 2008
• Kawasaki ZX-10R 2009
• Kawasaki ZX-10R 2010

Inoltre, sono disponibili anche per i modelli più recenti:

• Kawasaki ZX-10RR 2017
• Kawasaki ZX-10RR 2018

Questa ampia compatibilità assicura che i possessori di diverse versioni della ZX-10R possano beneficiare di questo upgrade.

Modifiche alle Pinze Freno: Migliorare la Potenza Frenante

La sostituzione delle pinze freno è una delle modifiche più efficaci per aumentare la potenza e la modulabilità dell'impianto frenante. Le discussioni online e le esperienze dei motociclisti evidenziano diverse opzioni e considerazioni importanti quando si parla di pinze maggiorate, in particolare per la ZX-10R e modelli simili.

L'Esperienza di un Motociclista: Vibrazioni e Soluzioni

Un motociclista che ha installato pinze Suzuki GSXR 750 K5, tubi in treccia e pompa Brembo ha riscontrato due tipi di vibrazioni: una subito all'inizio della frenata (se potente) e un'altra a basse velocità, quasi a moto ferma. Il suo meccanico ha attribuito questo problema a una mancanza di un elemento di allineamento (rialzo, scanalatura o occhiello) sull'imbocco della pinza che si collega al piede della forcella. Questo elemento, secondo il meccanico, è cruciale per mantenere le pinze allineate con il blocco forcella, suggerendo che l'allineamento dipenda in parte da come vengono strette le pinze. Questa osservazione sottolinea l'importanza della precisione nel montaggio e della progettazione delle staffe di montaggio.

L'Upgrade Completo: Pompe, Tubi e Pinze

Per ottenere prestazioni frenanti superiori, spesso è necessario un pacchetto di modifiche più ampio. Si evidenzia la necessità di sostituire tubi pompa freno (Brembo o Discacciati) e le pinze freno stesse. L'utilizzo di pinze monoblocco derivate dalla Yamaha R1 (modelli 2004-2006) viene suggerito come una soluzione efficace, richiedendo una modifica relativamente semplice per l'installazione.

Problemi sui Modelli ZX-10R 2004-2005 e Soluzioni

Un problema specifico riscontrato sui modelli ZX-10R 2004-2005 riguarda il perno ruota. L'originale presenta una boccola filettata in alluminio che, a causa del calore generato da frenate intense o sollecitazioni, può scaldarsi e causare gioco nel perno all'interno della filettatura. Questo gioco può portare i dischi a non essere più perfettamente in asse con le pinze, creando l'effetto "spugna" e altri inconvenienti. In casi estremi, i dischi originali possono persino piegarsi.

La soluzione adottata in questi casi include:

• Sostituzione del perno ruota.
• Installazione di dischi maggiorati da 320mm.
• Montaggio di pompe freno Discacciati (20x18, sebbene una 19x19 sia considerata sufficiente).
• Utilizzo di pinze R1 con pastiglie DID ZC00.

Queste modifiche hanno portato a un miglioramento significativo delle prestazioni frenanti, descritto come "staccate da spettacolo anche in pista".

Intercambiabilità delle Pinze: Suzuki GSXR vs. Kawasaki ZX-10R

Viene posta la domanda sull'intercambiabilità delle pinze Suzuki GSXR 600/750 K4/5 o 1000 K3/4 con quelle della Kawasaki ZX-6R 636. L'esperienza indica che le pinze GSXR sono perfettamente intercambiabili con quelle della 636. Con l'aggiunta di una pompa Brembo, la frenata diventa superiore rispetto a quella di una CBR 954.

Considerazioni sulla Lavorazione e il Materiale

Si discute sulla fattibilità di fresare 7mm di materiale, escludendo le boccole, per adattare le pinze. Viene espresso il dubbio sulla quantità di "materiale disponibile" per tali lavorazioni, suggerendo che si possa "scendere troppo". Questo solleva questioni sulla robustezza e sulla sicurezza delle modifiche estreme.

Il Problema della Forcella ZX-10R 2006-2007

Un problema noto della ZX-10R 2006-2007 riguarda la forcella. In casa Kawasaki, è stata realizzata una forcella molto precisa, ma gli steli richiedono un gioco di qualche decimo con il cerchio anteriore. Questo problema, sebbene non abbia portato a richiami ufficiali per l'uso stradale, può comportare rischi in pista. L'apertura dei pistoncini della pinza, a causa di questo gioco, può portare a una perdita di freno anteriore durante le frenate intense.

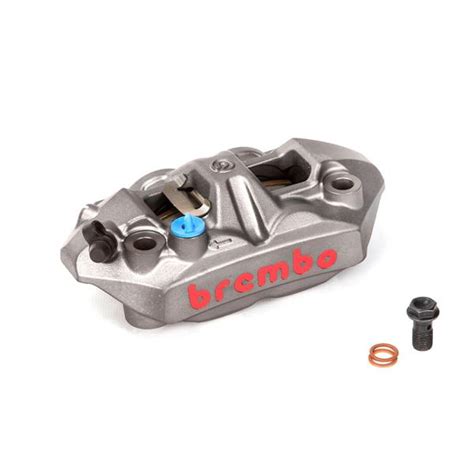

Compatibilità delle Pinze Brembo M4 e P4: Un Quadro Dettagliato

Le pinze Brembo M4 e P4 sono componenti di alta gamma, ma la loro installazione richiede attenzione alla compatibilità con i vari modelli di moto, dischi e pompe freno. Le domande e risposte raccolte forniscono un quadro dettagliato:

Compatibilità con Dischi e Pastiglie

• Dischi Brembo Racing con Fascia Frenante da 30mm: Le pinze monoblocco M4 non sono compatibili con dischi Brembo Racing con fascia frenante da 30mm e spessore 6mm. Per queste applicazioni, sono consigliate pinze specifiche che utilizzano pastiglie a fascia stretta, come le Brembo 30/34 o 32/36.
• Dischi Maggiorati (320mm): Per molte moto, tra cui CBR 600 RR (2007) e CBR 1000 RR (2004-2009), il montaggio delle pinze M4 richiede l'uso di dischi da 320mm e adattatori specifici (codice 105998709 o simili).
• Dischi Originali: La compatibilità con i dischi originali varia a seconda del modello di moto e dell'interasse delle pinze. In alcuni casi, come per la CB 1000 R, le pinze M4 montano senza problemi sui dischi di serie. Per altre moto, come la R6 2006, è necessario un adattatore specifico per dischi da 310mm (codice 220A06115).
• Pastiglie DID ZCOO: Le pastiglie DID ZCOO sono compatibili e molto performanti, adatte anche all'uso in pista. Le ZCOO per disco standard sono identificate come Pastiglie Freno ZCOO B005 (una coppia per disco).
• Pastiglie Brembo M4: Le pastiglie in dotazione con le pinze Brembo M4 (spesso codice 07BB3093) sono performanti e adatte sia all'uso stradale che a quello in pista.

Compatibilità con Pompe Freno

• Pompe Brembo RSC e Discacciati: Le pinze M4 sono generalmente compatibili con pompe freno radiali come la Brembo RCS o la Discacciati 19x19 o 20x18. La scelta tra 19x19 e 20x18 può dipendere dall'uso (strada o pista) e dalle preferenze del pilota.
• Raccordi Tubi Freno: Potrebbe essere necessario sostituire i tubi freno o i raccordi finali per collegarli correttamente alle nuove pinze, dato che la posizione o il tipo di raccordo sulla pinza può differire dall'originale.

Interasse delle Pinze e Adattatori

L'interasse delle viti di fissaggio delle pinze è un parametro fondamentale per la compatibilità:

• Interasse 100mm: Le pinze con interasse 100mm hanno un offset di 30mm.
• Interasse 108mm: Le pinze con interasse 108mm hanno un offset di 22.5mm. Questo è un interasse comune su molte moto europee (MV Agusta F4 1000 R, Triumph Speed Triple 1050, Triumph Daytona 675) e giapponesi.

A seconda della moto e dell'interasse delle pinze originali, potrebbero essere necessari adattatori (spesso chiamati "distanziatori" o "kit di montaggio") per installare le pinze M4 o P4. Questi adattatori possono essere semplici bulloni dedicati o più complessi supporti che compensano differenze di offset o diametro del disco. Codici comuni di adattatori includono: 105998709, 220A02413, 220A02415, 220A06115, 220A06117.

Compatibilità con Moto Specifiche (Esempi)

• Kawasaki ZX-10R (2004-2005): Richiede sostituzione dei tubi o raccordi. Compatibili con dischi con fascia frenante tipo originale.
• Yamaha R6 (2007): Necessita adattatore 220A06115 per dischi da 310mm.
• Honda CBR 1000 RR (2006-2009): Montano con adattatori specifici (es. 105998709). Per i modelli 2004-2005, con dischi originali da 310mm, occorrono dischi da 320mm e adattatori, oppure pinze Brembo CNC P4 30/34 interasse 108mm con adattatori.
• Suzuki GSX-R 1000 (K7): Montano con adattatori dedicati alla maggiorazione dei dischi.
• Triumph Daytona 675: Necessari piedini specifici (es. 220A02413 per disco 308mm, 220A02415 per disco 310mm).
• BMW K 1300 R: Monta pinze assiali di serie, quindi non è possibile installare pinze radiali senza modifiche sostanziali alla forcella.

Considerazioni sull'ABS

Per le moto dotate di sistema ABS, la sostituzione delle pinze freno è fortemente sconsigliata, a meno che il sistema ABS non venga eliminato. La sostituzione delle pinze può alterare la calibrazione dell'ABS, compromettendone il corretto funzionamento. Tuttavia, la sostituzione della sola pompa freno non dovrebbe inficiare il funzionamento dell'ABS, secondo Brembo.

Conclusioni Intermedie sull'Upgrade Frenante

Migliorare l'impianto frenante della Kawasaki ZX-10R, sia con l'aggiornamento delle viti dei dischi che con la sostituzione delle pinze, è un percorso che richiede un'attenta valutazione della compatibilità, dei materiali e delle specifiche tecniche. Le viti in acciaio inossidabile 316 offrono un miglioramento tangibile in termini di resistenza alla corrosione e durata. Per quanto riguarda le pinze, l'installazione di unità maggiorate come le Brembo M4 o P4 può portare a un incremento significativo della potenza frenante, ma è fondamentale considerare l'interasse delle pinze, il diametro dei dischi, la compatibilità con la pompa freno e, soprattutto, la presenza di sistemi ABS. L'esperienza di altri motociclisti e le indicazioni dei produttori sono risorse preziose per navigare le complessità di questi upgrade, assicurando che la ricerca di prestazioni superiori si traduca in un miglioramento della sicurezza e del piacere di guida.
