Variatori di Luminosità con TRIAC: Una Guida Completa alla Dimmerazione Efficace

La gestione dell'intensità luminosa all'interno di un ambiente è fondamentale per creare l'atmosfera desiderata, migliorare il comfort visivo e ottimizzare i consumi energetici. Tuttavia, la scelta e l'implementazione di un sistema di dimmerazione possono presentare delle sfide, portando a luci tremolanti, ronzii indesiderati o funzionalità non ottimali. Uno dei metodi più diffusi e consolidati per il controllo dell'intensità luminosa, in particolare in contesti residenziali e commerciali di piccole dimensioni, è la dimmerazione a TRIAC. Questo articolo esplorerà in dettaglio il funzionamento, i vantaggi, gli svantaggi e le applicazioni dei variatori di luminosità basati sulla tecnologia TRIAC, confrontandoli con altre soluzioni disponibili sul mercato.

Comprendere la Tecnologia TRIAC per la Dimmerazione

Il TRIAC, acronimo di Triodo per Corrente Alternata, è un componente elettronico semiconduttore che agisce come un interruttore bidirezionale controllato. La sua funzione principale nei dimmer è quella di regolare la quantità di energia elettrica che raggiunge un apparecchio di illuminazione. Invece di fornire un flusso continuo e ininterrotto di potenza, il TRIAC funziona interrompendo e riattivando rapidamente parti dell'onda di tensione alternata (CA).

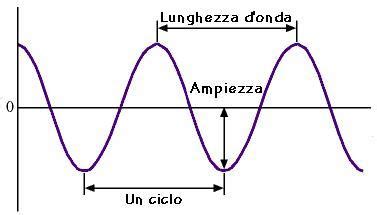

Il processo può essere descritto come segue: ogni volta che la corrente alternata completa un ciclo, il TRIAC sospende l'invio di potenza alla lampada fino a un punto prestabilito all'interno di quel ciclo. Una volta raggiunto questo punto di "soglia", il TRIAC si attiva improvvisamente, permettendo alla corrente di fluire. Ritardando l'inizio di ogni ciclo di conduzione, si riduce la quantità totale di potenza erogata alla luce, risultando in una luminosità più fioca. La temporizzazione di questo interruttore controlla direttamente il livello di luminosità percepito. Più tardi nell'onda viene attivato il TRIAC, minore sarà la potenza effettivamente erogata e, di conseguenza, più debole sarà la luce.

Originariamente, questa tecnologia è stata sviluppata per le lampadine a incandescenza, che rispondono bene a questa forma di alimentazione "tagliata". Tuttavia, con l'avvento e la diffusione dei LED, molti driver LED sono stati progettati per essere compatibili con la dimmerazione a TRIAC. Quando i LED sono abbinati a un driver compatibile con TRIAC, la regolazione della luminosità risulta fluida e affidabile, offrendo un'esperienza di illuminazione piacevole e senza interruzioni.

Vantaggi della Dimmerazione a TRIAC

La popolarità della dimmerazione a TRIAC deriva da una serie di vantaggi pratici ed economici che la rendono una scelta attraente per molte applicazioni:

• Semplicità di Installazione e Compatibilità con Cablaggi Esistenti: Uno dei maggiori punti di forza della dimmerazione a TRIAC è la sua capacità di funzionare direttamente con il cablaggio CA standard. Non richiede l'installazione di cavi di controllo a bassa tensione aggiuntivi, il che si traduce in un notevole risparmio di tempo e denaro durante le fasi di installazione, soprattutto in contesti di ristrutturazione o retrofit. Questo la rende una soluzione ideale per chi desidera mantenere l'impianto elettrico esistente e sostituire semplicemente le lampade con modelli dimmerabili compatibili.
• Convenienza e Ampia Disponibilità: I dimmer a TRIAC sono in uso da decenni e sono pertanto estremamente diffusi e facilmente reperibili sul mercato. Questa ampia disponibilità contribuisce a mantenere bassi i costi dei dispositivi, rendendoli una delle opzioni più economiche per ottenere la funzionalità di dimmerazione.
• Dimmerazione Fluida e Silenziosa: Se abbinata a driver LED compatibili, la dimmerazione a TRIAC offre generalmente una regolazione della luminosità fluida e uniforme. L'assenza di cablaggi di controllo complessi e la natura del funzionamento del TRIAC contribuiscono a un'esperienza di dimmerazione silenziosa, senza ronzii o rumori udibili.
• Facilità d'Uso: I dimmer a TRIAC sono noti per la loro semplicità d'uso. Non richiedono programmazioni complesse o configurazioni elaborate. La regolazione della luminosità avviene tipicamente tramite una manopola o un cursore, rendendoli intuitivi anche per gli utenti meno esperti.
• Soluzione Ideale per Ristrutturazioni: Per progetti di ristrutturazione in cui si desidera aggiornare l'illuminazione senza interventi invasivi sull'impianto elettrico, la dimmerazione a TRIAC rappresenta una scelta eccellente. È spesso la soluzione più rapida ed economica per passare da sistemi a incandescenza o alogeni a soluzioni LED dimmerabili.

Come Funziona un Dimmer TRIAC: Approfondimento Tecnico

Per comprendere appieno il funzionamento di un dimmer TRIAC, è utile analizzare il suo comportamento all'interno di un circuito. Un dimmer TRIAC opera tipicamente con un meccanismo di "taglio di fase" (phase cutting), più specificamente chiamato "dimmerazione a bordo di salita" (leading-edge dimming).

Il circuito di un dimmer TRIAC, come quello descritto con un trimmer R4 per l'impostazione minima e un potenziometro lineare R3 per la regolazione generale, insieme a componenti come R1, R2, C3 e un diac, agisce come un variatore di fase. Il condensatore C3 si carica attraverso le resistenze R1 e R3 (o R4 quando R3 è al minimo). Quando la tensione ai capi di C3 raggiunge una soglia predeterminata (tipicamente intorno ai 35V, grazie al diac che funge da trigger), il diac si innesca e scarica parzialmente il condensatore nel gate del TRIAC. Questo impulso al gate fa sì che il TRIAC inizi a condurre corrente, alimentando la lampada.

La "fase" in cui il TRIAC si accende all'interno di ogni semiperiodo dell'onda CA determina la quantità di potenza erogata. Ritardando questo innesco, si riduce la porzione di onda CA che raggiunge la lampada. Ad esempio, se il TRIAC si accende molto tardi nel semiperiodo (vicino alla fine), la lampada riceve solo una piccola frazione della potenza, risultando in una luminosità minima. Al contrario, se si accende molto presto, la lampada riceve quasi l'intera potenza e la luminosità è massima.

Il trimmer R4 è cruciale per impostare un livello di luminosità minima. Senza di esso, impostando il potenziometro R3 al valore più basso, la lampada potrebbe spegnersi completamente. R4 garantisce che, anche alla regolazione minima, ci sia sempre una piccola quantità di potenza che raggiunge la lampada, impedendo lo spegnimento totale e mantenendo un livello di base. Il potenziometro R3, invece, permette di variare la luminosità dal valore minimo impostato da R4 fino al massimo, passando per tutte le gradazioni intermedie.

Il diac è fondamentale per creare un innesco preciso e ripetibile. Agisce come un interruttore a soglia sensibile alla tensione: quando la tensione ai suoi capi supera un certo valore, diventa conduttivo e permette la scarica del condensatore nel gate del TRIAC.

Limitazioni e Svantaggi della Dimmerazione a TRIAC

Nonostante i suoi numerosi vantaggi, la dimmerazione a TRIAC presenta anche alcune limitazioni che è importante considerare prima di scegliere questa tecnologia:

• Problemi di Compatibilità con i LED: Il problema principale, specialmente con i moderni apparecchi a LED, è la compatibilità. Non tutti i driver LED sono progettati per gestire la forma d'onda troncata prodotta dai dimmer TRIAC. Se un driver non è specificamente compatibile con la dimmerazione a TRIAC, l'effetto può essere indesiderato: la luce potrebbe sfarfallare visibilmente, emettere un ronzio udibile o semplicemente non riuscire a dimmerarsi correttamente, rimanendo a una luminosità fissa o spegnendosi a livelli intermedi. È quindi fondamentale verificare che sia l'apparecchio LED che il driver siano esplicitamente contrassegnati come "TRIAC dimmable" o "compatible with leading-edge dimmers".
• Limitato Intervallo di Dimmerazione: Rispetto ad altri sistemi di dimmerazione più avanzati, i dimmer TRIAC spesso non riescono a raggiungere livelli di luminosità estremamente bassi. Mentre sistemi come la dimmerazione 0-10V o DALI possono offrire un controllo molto preciso fino a livelli di luminosità quasi nulli, i TRIAC potrebbero avere un limite inferiore più elevato, lasciando la luce leggermente accesa anche alla regolazione minima.
• Complessità in Installazioni su Larga Scala: Per installazioni più grandi che coinvolgono più zone o numerosi apparecchi, la sincronizzazione di più dimmer TRIAC può diventare complicata. Questo può portare a livelli di illuminazione non uniformi tra diverse aree, richiedendo un'attenta pianificazione e, in alcuni casi, soluzioni aggiuntive per garantire coerenza.
• Efficienza Energetica: Sebbene la dimmerazione TRIAC riduca il consumo energetico rispetto all'illuminazione a piena potenza, il processo di "taglio" dell'onda CA può generare calore nel dimmer stesso e, in alcuni casi, può essere meno efficiente rispetto a tecniche di modulazione più moderne come la PWM (Pulse Width Modulation) utilizzata con driver LED specifici.

Confronto con Altre Tecnologie di Dimmerazione

Per una comprensione completa, è utile confrontare la dimmerazione a TRIAC con altre tecnologie comuni:

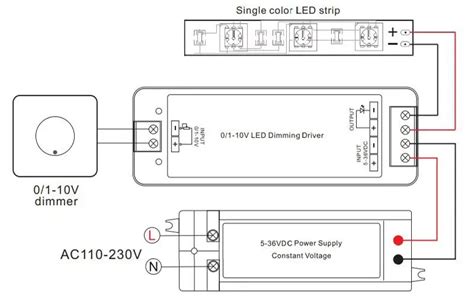

• Dimmerazione 0-10V/1-10V: Questo metodo analogico utilizza un segnale a bassa tensione separato (da 0 a 10 volt, o da 1 a 10 volt) per controllare la luminosità del driver LED. Offre un controllo più preciso sui livelli di dimmerazione e prestazioni più uniformi su più apparecchi. Tuttavia, richiede cavi di controllo aggiuntivi e può necessitare di moduli o pannelli di controllo specifici. Il vantaggio principale è una migliore compatibilità con i LED e una dimmerazione più fluida, ma a scapito della semplicità e dei costi di installazione del TRIAC.

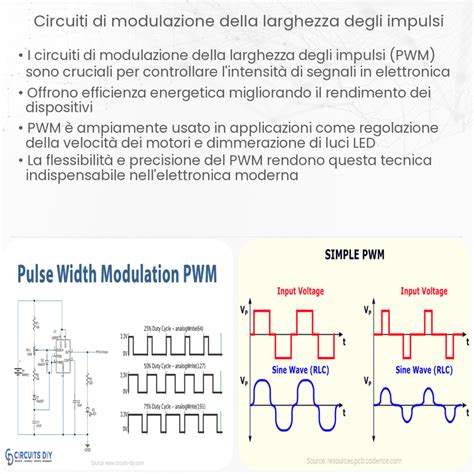

• Dimmerazione PWM (Pulse Width Modulation): Questa tecnica digitale controlla la luminosità accendendo e spegnendo rapidamente il LED ad alta frequenza. La durata dei periodi di accensione e spegnimento (duty cycle) determina la luminosità percepita. La PWM offre un controllo estremamente preciso e può raggiungere livelli di luminosità molto bassi senza sfarfallio. Tuttavia, richiede driver LED speciali e un controller dimmer compatibile con PWM, rendendola una soluzione meno plug-and-play rispetto al TRIAC e potenzialmente più costosa.

• Dimmerazione DALI (Digital Addressable Lighting Interface): DALI è un protocollo di comunicazione digitale che consente il controllo indirizzabile e preciso di singoli apparecchi o gruppi di essi. Offre funzionalità avanzate, diagnostica e integrazione con sistemi di gestione dell'edificio. Sebbene offra la massima flessibilità e controllo, è anche la soluzione più complessa e costosa, tipicamente impiegata in progetti di illuminazione su larga scala e professionali.

Rispetto a queste alternative, la dimmerazione TRIAC si distingue per la sua semplicità, convenienza e facilità di integrazione con le infrastrutture esistenti. È la scelta ideale quando la priorità è un aggiornamento rapido ed economico in ambienti di piccole dimensioni, a patto di selezionare apparecchi LED compatibili.

Applicazioni Tipiche della Dimmerazione a TRIAC

La dimmerazione a TRIAC trova la sua applicazione ideale in contesti in cui la semplicità, il risparmio sui costi e la facilità di installazione sono fattori determinanti. Ecco alcuni degli scenari più comuni:

• Abitazioni Residenziali: È la soluzione più diffusa per il controllo dell'illuminazione in case e appartamenti, in particolare per sostituire i vecchi dimmer per lampade a incandescenza con compatibili dimmer LED. Si utilizza comunemente per downlight LED, faretti da incasso a soffitto, applique decorative e lampade da tavolo.
• Piccoli Uffici e Spazi Commerciali: Negozi, ristoranti, bar, camere d'albergo e piccoli uffici beneficiano della flessibilità offerta dalla dimmerazione TRIAC per creare atmosfere accoglienti e funzionali, adattando l'illuminazione alle diverse attività e momenti della giornata.
• Apparecchi Decorativi: Per apparecchi che richiedono un controllo semplice e diretto della luminosità, come lampadari o applique con un numero limitato di sorgenti luminose, il TRIAC è una soluzione pratica.
• Progetti con Budget Limitato: Quando il budget è un fattore critico e si desidera un aggiornamento dell'illuminazione che non richieda modifiche estese all'impianto elettrico, la dimmerazione TRIAC rappresenta un'opzione valida.

È fondamentale ricordare che, indipendentemente dall'applicazione, la chiave per una corretta dimmerazione a TRIAC con apparecchi LED è la compatibilità esplicita. Verificare sempre che i driver o gli apparecchi LED siano contrassegnati come dimmerabili tramite TRIAC o "leading-edge".

In sintesi, la dimmerazione a TRIAC rimane una tecnologia di controllo dell'intensità luminosa pratica ed economica, particolarmente adatta per progetti di piccole dimensioni e per chi cerca una soluzione di aggiornamento semplice e conveniente. La sua efficacia, tuttavia, è strettamente legata alla corretta scelta di apparecchi LED compatibili, garantendo così un'esperienza di illuminazione fluida, affidabile e priva di inconvenienti.
