La Turbina dell'Albero Compressore nel Motore Jet: Cuore Pulsante del Volo
Il motore jet, un prodigio di ingegneria che ha rivoluzionato il trasporto aereo, nasconde al suo interno componenti complessi e affascinanti. Tra questi, la turbina e il compressore, strettamente interconnessi sull'albero motore, svolgono un ruolo cruciale nel generare la spinta necessaria a sollevare imponenti velivoli dai cieli. Comprendere il loro funzionamento è fondamentale per apprezzare la complessità e l'efficienza che caratterizzano la propulsione aerea moderna.

Cos'è una Turbina?
In termini generali, una turbina è una macchina rotante progettata per la produzione continua di energia. Il suo principio di funzionamento si basa sull'interazione di un fluido in rapido movimento - che può essere acqua, vapore, gas o vento - con un rotore dotato di pale. La forza impressa dal flusso del fluido mette in rotazione il rotore, convertendo l'energia cinetica o potenziale del fluido in energia meccanica rotazionale. Esempi di turbine si ritrovano in diverse applicazioni, dalle imponenti dighe idroelettriche, come quella di Hoover, che sfruttano la caduta dell'acqua per generare elettricità, ai tradizionali mulini a vento olandesi, precursori delle moderne turbine eoliche, fonti di energia rinnovabile.
Nell'ambito dell'ingegneria meccanica, le turbomacchine rappresentano una categoria di macchine che facilitano il trasferimento di energia tra un rotore e un fluido o vapore. Questa definizione abbraccia sia le turbine che i compressori, componenti essenziali in settori diversificati come l'industria automobilistica (turbocompressori), l'aerospaziale (turbine aeronautiche), il settore energetico (turbine a gas e a vapore) e l'industria in generale (compressori).
Classificazione delle Turbine: Direzione del Flusso e Fluido di Lavoro
Le turbine possono essere classificate in base alla direzione in cui il fluido le attraversa, dando origine a tre categorie principali: radiali, diagonali e assiali. Inoltre, la natura del fluido di lavoro determina ulteriori distinzioni tipologiche. I quattro tipi fondamentali di turbine sono quelle a vapore, a gas, idrauliche (ad acqua) e a vento. Sebbene tutte queste tipologie rivestano un'importanza significativa nell'industria, l'attenzione in questo contesto si concentrerà sulle turbine a vapore e a gas, che ci condurranno all'esplorazione delle configurazioni a flusso assiale e radiale.

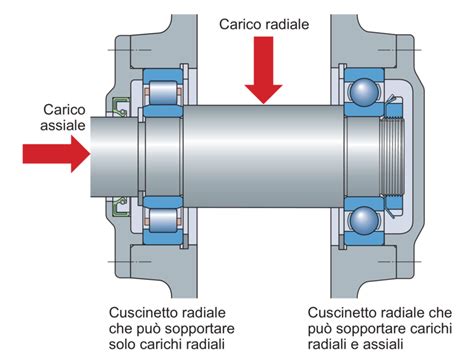

Turbine Assiali vs. Turbine Radiali
La differenza sostanziale tra una turbina assiale e una radiale risiede nel percorso seguito dal fluido di lavoro. In una turbina radiale, il fluido fluisce perpendicolarmente all'asse di rotazione, in modo analogo a come l'acqua aziona un mulino ad acqua. Questa configurazione comporta un carico meccanico inferiore e, nel caso di fluidi caldi, anche un carico termico ridotto. Di conseguenza, le turbine radiali tendono ad essere più semplici, robuste ed efficienti in un determinato intervallo di potenza rispetto alle loro controparti assiali.
Al contrario, in una turbina assiale, il fluido di lavoro scorre parallelamente all'albero rotante. Questo tipo di turbina è intrinsecamente legato al funzionamento dei compressori assiali, poiché entrambi condividono lo stesso principio di conversione del flusso del fluido in energia meccanica rotazionale.

Tra le diverse configurazioni, il profilo complesso della turbina a reazione è quello che viene più frequentemente studiato e misurato, data la sua prevalenza in molte applicazioni avanzate.
Approfondimento sulle Turbomacchine Assiali: Turbine e Compressori
Il focus sulle pale delle turbine porta naturalmente a concentrarsi sulle turbomacchine assiali. Sia le turbine che i compressori assiali sono strutturati in più stadi. Ogni stadio è composto da una coppia di elementi: una serie di pale rotanti, fisse all'albero motore, e una serie di palette guida, ancorate alla struttura fissa del motore.
La funzione primaria delle pale rotanti è quella di garantire il trasferimento di energia tra il gas in movimento e il rotore. Le palette guida, invece, hanno il compito di preparare il gas per il suo ingresso nello stadio successivo di pale rotanti, deviando il flusso del gas proveniente dallo stadio precedente in modo da ottimizzare l'interazione con le pale successive. Questo processo coordinato assicura che aria compressa, vapore energizzato o gas di scarico fluiscano attraverso la turbina o il compressore, massimizzando il trasferimento di energia.
Sebbene turbine e compressori assiali siano entrambe turbomacchine che operano secondo principi fondamentali simili, essi agiscono in direzioni opposte. Una turbina riceve un gas ricco di energia che, fluendo attraverso di essa, cede progressivamente la sua energia alle pale. Durante questo processo, il gas si espande, e di conseguenza, le dimensioni delle pale e delle palette guida aumentano lungo il percorso assiale del flusso. Alla fine, quasi tutta l'energia del gas viene trasferita alle pale e poi al rotore, che a sua volta aziona un'altra macchina. Nelle centrali elettriche, ad esempio, la turbina è collegata a un generatore per produrre elettricità.
Un compressore, invece, funziona in modo inverso. È azionato da un motore esterno. L'aria viene aspirata dalle pale rotanti e spinta attraverso il compressore. Ogni set di pale/valvole è progressivamente più piccolo, aumentando così la pressione e l'energia dell'aria.
Turbine a Gas: La Sinergia tra Compressore e Turbina
I motori aeronautici, in particolare, sono un esempio emblematico della combinazione di compressore e turbina. All'interno di un motore a turbina a gas per aerei, la camera di combustione è posizionata strategicamente tra il compressore e la turbina. L'aria viene aspirata, compressa dal compressore, e successivamente miscelata con il carburante nella camera di combustione. La combustione risultante genera gas ad alta temperatura e pressione che si espandono attraverso la turbina. La turbina, a sua volta, è collegata al compressore tramite un albero comune, fornendo l'energia meccanica necessaria per azionarlo. L'energia residua dei gas di scarico viene espulsa ad alta velocità attraverso un ugello, generando la spinta che propelle l'aereo in avanti, in accordo con la terza legge di Newton.
Questo principio di base è evidente nei motori turbogetto, le forme più elementari di turbine a gas per aerei.
Il Motore Turbofan: Efficienza e Potenza
Il motore turbofan rappresenta oggi il tipo più diffuso di motore a turbina nell'aviazione civile e militare. Pur basandosi sullo stesso principio fondamentale, la sua architettura è più complessa. Incorpora una grande ventola nella parte anteriore, insieme a un sistema di bypass che permette a una parte dell'aria di aggirare il nucleo del motore (compressore, camera di combustione, turbina). Questo flusso "freddo" di bypass contribuisce significativamente alla spinta totale, aumentando l'efficienza e la stabilità del motore, specialmente a velocità subsoniche. Il rapporto tra il flusso d'aria che attraversa il bypass e quello che passa attraverso il nucleo del motore è noto come rapporto di bypass, un parametro chiave per definire le prestazioni di un turbofan.
Motori Turboalbero: Potenza per Applicazioni Specializzate
I motori turboalbero sono progettati per applicazioni che richiedono prestazioni elevate e sostenute, grande affidabilità, dimensioni compatte e peso ridotto. Trovano impiego in elicotteri, motori ausiliari, imbarcazioni, veicoli terrestri come i carri armati e sistemi fissi. In questi motori, la turbina è ottimizzata per estrarre la massima quantità di energia possibile dai gas di scarico per produrre potenza meccanica all'albero, piuttosto che generare spinta direttamente attraverso un ugello.

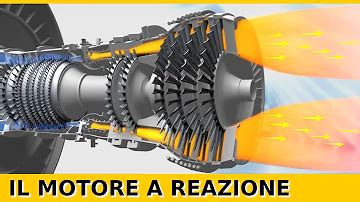

Come funziona un motore aeronautico? Turbojet e turbofan [Lez.26]

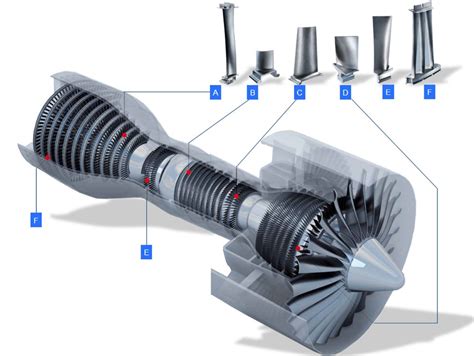

La Struttura della Pala: Geometria e Funzione
Le pale delle turbine, pur condividendo elementi geometrici simili con le ali degli aeroplani, hanno funzioni distinte. Mentre un'ala è progettata per generare portanza, una pala di turbina è ottimizzata per deviare il percorso del flusso di gas e trasferire energia tra il gas stesso e il rotore. Le pale devono operare in condizioni estreme di alta velocità e temperatura. Le palette guida, invece, sono responsabili di convogliare l'energia trasmessa dalle pale rotanti allo stadio successivo della turbina con la massima efficienza possibile.
Sia le pale che le palette guida devono possedere eccezionale resistenza all'ossidazione, alla corrosione e all'usura per garantire una lunga durata operativa. La valutazione di questi fattori è di primaria importanza per le aziende che mirano a migliorare le prestazioni e l'affidabilità delle loro pale.
La Misurazione per l'Incremento dell'Efficienza
La progettazione e la produzione di pale per turbine richiedono un'estrema precisione. La struttura di una pala si articola in tre componenti principali:
- Radice: La parte della pala utilizzata per fissarla saldamente al rotore o all'alloggiamento. La forma della radice varia in base al carico meccanico previsto, alla precisione di fissaggio richiesta e ai costi di produzione.
- Corpo della Pala (Profilo): Questa sezione ha una forma aerodinamica studiata per garantire un'interazione ottimale con il flusso di gas. Il suo scopo è deviare il percorso del flusso e trasferire energia tra il gas e il rotore. Il profilo si connette alla radice e, eventualmente, alla banda di copertura tramite un raggio di transizione e una superficie curva della piattaforma. Il profilo stesso è composto da una "pagina di pressione" e una "pagina di aspirazione", delimitate da un bordo d'attacco e un bordo d'uscita.
- Banda di Copertura (Shroud): Componente opzionale, utilizzata in specifiche applicazioni per controllare e minimizzare i flussi di dispersione tra le estremità delle pale e l'alloggiamento. Inoltre, può contribuire a limitare le ampiezze delle vibrazioni, garantendo la stabilità di un anello esterno.
La Tecnologia di Misurazione Avanzata
La produzione di pale per turbine implica una vasta gamma di forme, dimensioni e requisiti specifici per ogni applicazione. I profili sono meticolosamente progettati per massimizzare le prestazioni desiderate. Per garantire la conformità a queste specifiche rigorose, tecnologie di misurazione avanzate sono indispensabili.
Sistemi di scansione ottica ad alta velocità, come il CORE M di WENZEL, sono sviluppati per operare in ambienti di produzione impegnativi. Questi sistemi si distinguono per la loro stabilità termica, resistenza allo sporco e alle vibrazioni, oltre a garantire misurazioni ad alta velocità grazie ad azionamenti lineari dinamici e una robusta base macchina. Lo scanner ottico innovativo assicura un rapido rilevamento dei punti, anche su componenti difficili da raggiungere o con superfici altamente riflettenti, eliminando la necessità di riposizionamenti complessi del pezzo o pre-trattamenti superficiali.

Il CORE M, con un volume di misurazione di 500 mm x 500 mm x 2.500 mm, è ideale per componenti di grandi dimensioni. Un sistema di bilanciamento dinamico dei pesi all'interno dell'alloggiamento della macchina contrasta le forze generate dal movimento ad alta velocità dello scanner, mantenendo un'elevata precisione anche a velocità di misurazione notevolmente elevate. Il pacchetto software completo di WENZEL, incluso il WM | Blade Analyzer sviluppato in collaborazione con partner industriali, consente una valutazione semplice e rapida delle lame.
L'impatto di questi componenti, spesso trascurato dal grande pubblico, è immenso. Le pale delle turbine, con il loro design elegante e funzionale, sono artefici della nostra capacità di viaggiare per il mondo, sostenere l'economia globale e garantire la sicurezza. L'evoluzione tecnologica, guidata da innovazioni come quelle nella misurazione di precisione, continua a spingere i confini delle prestazioni e dell'efficienza.
L'Evoluzione della Propulsione a Reazione: Dal Sogno al Volo
Il desiderio umano di conquistare i cieli affonda le radici nell'antichità, come testimoniato dal mito di Icaro. Nel XVI secolo, Leonardo da Vinci abbozzò le prime macchine volanti ispirate alla natura. Tuttavia, per secoli, la forza motrice disponibile rimase quella muscolare. Un passo significativo fu compiuto nel 1890 da Clément Ader con il suo Éole, un aereo a vapore ispirato al volo dei pipistrelli. Sebbene i primi aeroplani utilizzassero eliche, i limiti intrinseci di questa tecnologia spinsero gli ingegneri alla ricerca di un'alternativa più potente ed efficiente.
L'invenzione rivoluzionaria del motore a reazione, o turbogetto, ha segnato una svolta epocale. Il primo motore a turbogetto fu progettato in Germania nel 1939. Il suo principio di funzionamento si basa sull'aspirazione di aria, la sua compressione, la miscelazione con carburante e la successiva combustione. I gas risultanti azionano una turbina collegata allo stesso albero del compressore, perpetuando il ciclo.
Il lavoro pionieristico di Henri Coandă e Maxime Guillaume negli anni '30 ravvivò l'interesse per la propulsione a getto. Nel 1937, Frank Whittle progettò un innovativo motore a turbogetto che utilizzava una turbina a valle per azionare il compressore, sfruttando l'energia dei gas di scarico anziché un motore a pistoni. Quasi contemporaneamente, Hans von Ohain sviluppò un motore simile in Germania. Il 1939 vide il primo volo del mondo con un aereo a reazione, l'Heinkel He-178. La Seconda Guerra Mondiale accelerò ulteriormente lo sviluppo tecnologico, con Germania e Regno Unito in testa, seguiti da Stati Uniti e Unione Sovietica.
Tipologie di Motori a Reazione
- Motori a Turbogetto con Compressore Centrifugo: Semplici da produrre e robusti, ma richiedono un diametro maggiore, limitando la velocità massima del velivolo.
- Motori a Turbogetto con Compressore Assiale: Più potenti grazie a una serie di stadi che comprimono l'aria in modo più efficiente, ma necessitano di materiali più avanzati.
- Motori Turbofan: Introducono una ventola nella parte anteriore del compressore. Il flusso d'aria si divide in un flusso primario (che attraversa il nucleo del motore) e un flusso secondario (bypass). L'aria fredda del bypass si mescola con l'aria calda in uscita, migliorando l'efficienza e riducendo il rumore.
- Motori Turboelica: Utilizzano la turbina per azionare un'elica, oltre a generare una piccola spinta a getto. Sono una soluzione economica per voli a corto raggio.
- Motori Turboalbero: Progettati principalmente per elicotteri, convertono l'energia dei gas di scarico in potenza meccanica per azionare il rotore principale tramite un cambio.
La spinta di un turbogetto varia in modo relativamente limitato con la velocità di volo, ma diminuisce all'aumentare della quota a causa della minore densità dell'aria. Il consumo specifico, ovvero la quantità di carburante consumata per unità di spinta, aumenta con la velocità di volo e diminuisce con la quota (fino a circa 11.000 metri).
La necessità di adattare la sezione del condotto di scarico alle variazioni di pressione esterna ha portato allo sviluppo di ugelli a geometria variabile, che regolano il flusso dei gas per ottimizzare le prestazioni in diverse condizioni operative.

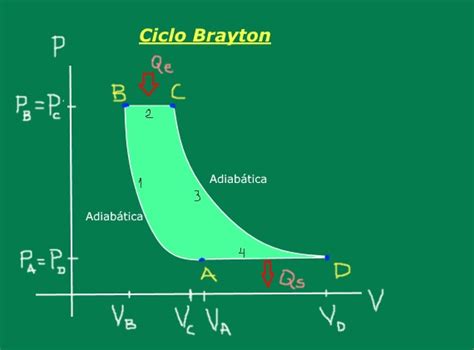

Il Ciclo Termodinamico: Il Principio di Brayton
Il funzionamento di tutti i motori a turbina a gas si basa sul ciclo termodinamico di Brayton. Questo ciclo descrive un processo operativo continuo con apporto di calore a pressione costante. In termini semplificati, il ciclo prevede:
- Compressione dell'aria: L'aria atmosferica viene aspirata e compressa attraverso una serie di stadi nel compressore.
- Combustione: L'aria compressa viene miscelata con carburante e bruciata in una camera di combustione, aumentando notevolmente la temperatura.
- Espansione in turbina: I gas caldi e ad alta pressione si espandono attraverso la turbina, cedendo parte della loro energia per azionare il compressore e altri componenti collegati all'albero.
- Scarico: L'energia rimanente dei gas viene convertita in energia cinetica attraverso un ugello, generando la spinta.

Un motore a turbogetto può presentare configurazioni a doppio albero, con compressori e turbine separati per bassa e alta pressione (LPC/HPC e LPT/HPT), migliorando l'efficienza gasdinamica.
L'Innovazione Continua: Materiali e Tecnologie
Le sfide ingegneristiche legate alle temperature e alle sollecitazioni meccaniche estreme nei motori a turbina spingono costantemente la ricerca verso nuovi materiali e tecnologie. L'impiego di fibre di carbonio e kevlar ha permesso la realizzazione di pale a corda larga per le grandi ventole dei motori turbofan, migliorando la resistenza agli impatti e la sopravvivenza del motore in caso di distacco di una pala.
La tecnologia dei monocristalli, affermatasi verso la metà degli anni '80, ha migliorato la resistenza delle palette della turbina alle sollecitazioni termiche e centrifughe. La ricerca è ancora molto attiva in questo campo, poiché il miglioramento delle prestazioni dei motori a turbina dipende in larga misura da questi progressi.
Problemi tecnici come la corrosione, l'ossidazione e le dilatazioni termiche richiedono soluzioni sofisticate. L'adozione di sistemi di fissaggio speciali per le palette consente di gestire le dilatazioni a freddo e garantire il bloccaggio alle temperature operative. La tecnologia "blisk" (blade + disk), diffusa dagli anni '90, prevede la fresatura integrale di palette e disco da un unico pezzo forgiato, migliorando resistenza e riducendo il peso.
Conclusioni Parziali: L'Importanza della Turbina dell'Albero Compressore
La turbina dell'albero compressore è il cuore pulsante di un motore jet. La sua progettazione, i materiali impiegati e la continua ricerca di innovazione sono fondamentali per garantire l'efficienza, la potenza e l'affidabilità che rendono possibili i viaggi aerei moderni. Dalle turbine idroelettriche ai motori che spingono gli aerei attraverso i cieli, il principio di convertire l'energia di un fluido in lavoro meccanico rimane un pilastro dell'ingegneria, continuamente perfezionato per affrontare le sfide del futuro.
