Il Movimento Centrale della Bicicletta: Una Guida Approfondita agli Standard e alla Manutenzione

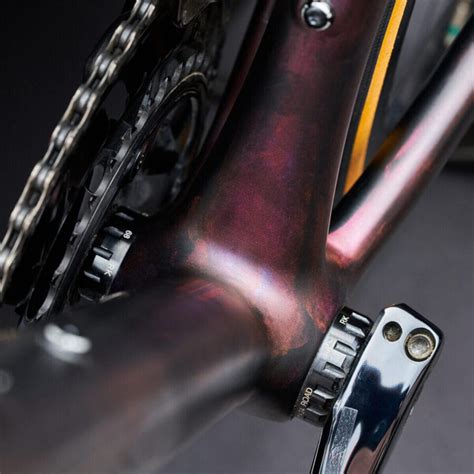

Il movimento centrale è il componente cruciale che collega la guarnitura al telaio della bicicletta, permettendo la rotazione dei pedali e, di conseguenza, il movimento del ciclista. Nel corso degli anni, l'industria ciclistica ha visto l'introduzione di numerosi sistemi e standard diversi, una varietà che spesso genera confusione, specialmente quando si presenta la necessità di sostituire questo componente fondamentale. Comprendere le differenze tra i vari tipi di movimento centrale è essenziale per garantire prestazioni ottimali, prevenire danni e facilitare la manutenzione.

La Funzione e l'Evoluzione del Movimento Centrale

Il movimento centrale, nella sua essenza, funge da perno attorno al quale ruota l'intero sistema di trasmissione della pedalata. Nonostante la sua apparente semplicità, il movimento centrale è un componente in costante evoluzione, guidato dalla ricerca di maggiore leggerezza, rigidità e performance. Queste continue innovazioni hanno portato alla proliferazione di numerosi standard, molti dei quali incompatibili tra loro, rendendo la scelta del componente corretto un compito che richiede attenzione e conoscenza specifica.

Identificare il Movimento Centrale Corretto per la Tua Bici

Determinare quale movimento centrale monta la tua bicicletta può sembrare un'impresa ardua data la varietà di standard. Tuttavia, esistono diversi metodi per identificarlo con precisione. La misurazione diretta della larghezza e del diametro interno della scatola del movimento centrale sul telaio è un approccio efficace. In alternativa, consultare il manuale della bicicletta, se disponibile, o effettuare una ricerca online inserendo il modello specifico della bici può fornire le informazioni necessarie. Anche il tipo di guarnitura installata può offrire indizi preziosi sulla compatibilità del movimento centrale.

I Diversi Standard di Movimento Centrale: Un Panorama Dettagliato

La complessità del mondo dei movimenti centrali deriva dalla molteplicità di standard nati per rispondere a esigenze specifiche di design, peso e prestazioni. Esaminiamo i principali tipi, dalle soluzioni più tradizionali alle più moderne.

Movimenti Centrali Filettati: La Tradizione Affidabile

I movimenti centrali filettati rappresentano uno standard storico e ancora ampiamente diffuso, apprezzato per la sua semplicità di montaggio, la silenziosità e la facilità di manutenzione.

BSA (British Standard Cycle)

Il BSA, noto anche come "movimento inglese" o "movimento europeo", è uno degli standard di filettatura più comuni. Il suo filettaggio è di 1,37 pollici per 24 filetti per pollice (corrispondente a circa 34,8 mm x 1,06 mm). Il montaggio prevede che la calotta di sinistra venga avvitata in senso antiorario e quella di destra in senso orario, un sistema che sfrutta la rotazione dei pedali per un auto-serraggio.

• Vantaggi: Facilità di installazione, minor rischio di cigolii se montato correttamente, manutenzione relativamente semplice.
• Svantaggi: Può essere leggermente più pesante rispetto ad alcuni sistemi moderni.

All'interno dello standard BSA, si distinguono diverse tipologie di perno/guarnitura:

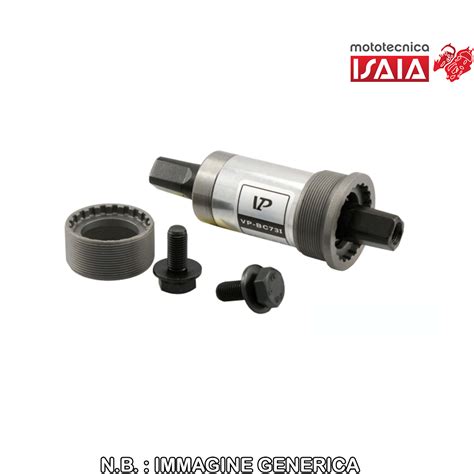

1. Movimento Centrale a Cartuccia Integrata (o a Incasso Quadrato): Questo tipo di movimento centrale è accoppiato a guarniture con un perno quadro. Sebbene comunemente chiamato "asse quadro", il perno presenta in realtà una forma leggermente piramidale che si incastra nell'impronta della guarnitura per eliminare giochi. Una vite o un dado blocca poi l'insieme. È importante notare l'esistenza di due standard ISO (utilizzato dai produttori europei, sezione 12,5 mm) e JIS (utilizzato dai produttori giapponesi come Shimano, sezione 12,63 mm), che possono causare problemi di compatibilità se non correttamente abbinati.
2. Movimento Centrale Octalink: Sviluppato da Shimano, l'Octalink è un'evoluzione del sistema a perno quadro. Utilizza un sistema di accoppiamento a scanalature (10 scanalature) che offre maggiore rigidità e un trasferimento di potenza più efficiente rispetto al semplice perno quadro.
3. Movimento Centrale ISIS (International Standard Interface System): Progettato in risposta all'Octalink, l'ISIS è un altro sistema a scanalature (solitamente 8 scanalature), utilizzato da produttori come Race Face, Truvativ e FSA. Offre anch'esso una maggiore rigidità rispetto ai perni quadrati.
4. Movimento Centrale per Perno a Clavetta: Questo è uno dei sistemi più antichi, caratterizzato da un perno cilindrico con un'apposita scanalatura dove si inserisce una "clavetta" per fissare la guarnitura. Si trova su biciclette molto datate ed è meno performante rispetto agli standard più moderni.

Movimenti Centrali Filettati Senza Cuscinetti Esterni

In alcuni casi, specialmente su telai più datati dove il filetage potrebbe essere danneggiato, esistono soluzioni di movimento centrale "senza filettatura" che utilizzano calotte da inserire a pressione nella scatola del movimento centrale del telaio. Queste calotte presentano poi al loro interno un filetage per ospitare l'asse.

Movimenti Centrali a Scatola Larga con Cuscinetti Esterni

Con l'obiettivo di aumentare la rigidità del telaio e ridurre il peso, sono stati introdotti movimenti centrali con scatole più larghe e cuscinetti posizionati all'esterno del telaio stesso.

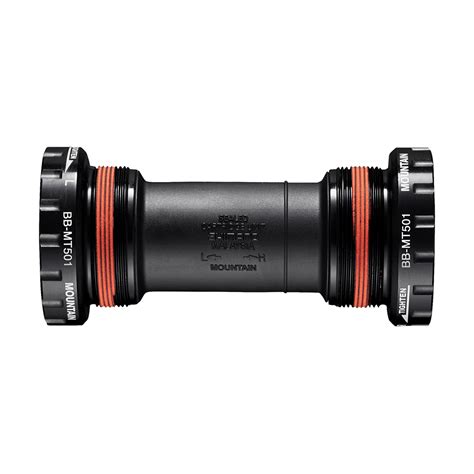

• Hollowtech II (Shimano): Questo standard, introdotto da Shimano, presenta un perno in titanio o alluminio da 24 mm, integrato nella guarnitura destra. I cuscinetti sono alloggiati in calotte esterne avvitate al telaio. Questo design migliora la rigidità, facilita il montaggio e riduce il peso complessivo. Il gioco viene regolato sul lato sinistro della guarnitura.
• GXP (Sram/Truvativ): Simile all'Hollowtech II, il sistema GXP di Sram prevede un perno integrato nella guarnitura destra, con cuscinetti esterni. La differenza principale risiede nel diametro del perno, che in alcuni casi può variare tra i due lati per ottimizzare la rigidità.
• Ultra-Torque (Campagnolo): Campagnolo ha sviluppato un sistema innovativo in cui ogni guarnitura è dotata di mezzo perno. I due semi-assi si uniscono al centro del movimento centrale tramite un accoppiamento a dentatura Hirth e un bullone centrale. Questo design mira a ottimizzare la rigidità nella zona di giunzione e a ridurre l'ingombro laterale, eliminando la necessità di viti di fissaggio esterne.
• Power-Torque (Campagnolo): Una versione più leggera e semplificata dell'Ultra-Torque, il Power-Torque presenta un perno integrato nella guarnitura destra, con la guarnitura sinistra che si aggancia a un perno scanalato. Richiede un estrattore per la rimozione.

È fondamentale notare che i movimenti centrali di una specifica gamma (ad esempio, Ultra-Torque) sono compatibili solo con le guarniture della stessa gamma.

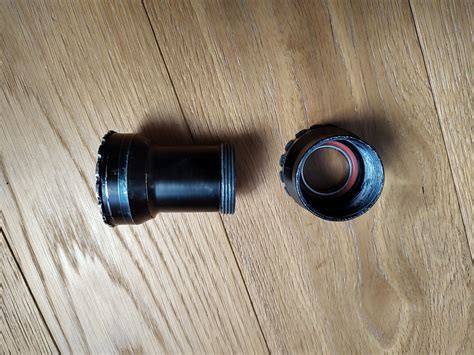

Movimenti Centrali Press-Fit: La Nuova Frontiera della Rigidità

I sistemi Press-Fit rappresentano un'evoluzione significativa, eliminando i fileti nella scatola del movimento centrale del telaio e affidandosi a un montaggio a pressione dei cuscinetti. Questo approccio mira a massimizzare la rigidità del telaio e a ridurre ulteriormente il peso.

• BB30: Uno dei primi standard Press-Fit, il BB30 utilizza un telaio con una scatola movimento di 42 mm di diametro, nel quale vengono inseriti direttamente i cuscinetti (senza calotte). Il perno della guarnitura ha un diametro di 30 mm, aumentando significativamente la rigidità. Il fissaggio dei cuscinetti avviene tramite anelli elastici (seeger) o tramite un apposito spallamento ricavato nel telaio.
• PF30 (Press Fit 30): Sviluppato da Sram, il PF30 è un'evoluzione del BB30. Mantiene il perno da 30 mm, ma utilizza una scatola movimento del telaio più larga (46 mm) per ospitare calotte in plastica che contengono i cuscinetti. Questo sistema semplifica la produzione dei telai, poiché le calotte in plastica possono compensare lievi imprecisioni nell'usinaggio, a differenza del BB30 dove l'accoppiamento cuscinetto-telaio deve essere estremamente preciso. Una spazzola centrale in plastica collega le due calotte all'interno del movimento.
• BB86 e BB92 (Shimano Press Fit): Questi standard di Shimano sono simili al PF30 nell'utilizzo di calotte in plastica e di una spazzola centrale. Tuttavia, sono progettati per ospitare perni con un diametro di 24 mm (come nell'Hollowtech II). La differenza tra BB86 e BB92 risiede principalmente nella larghezza della scatola del movimento centrale del telaio (86,5 mm per BB86 e 92 mm per BB92).

Il Sistema BBright di Cervélo

Il sistema BBright è uno standard sviluppato da Cervélo specificamente per aumentare la rigidità della zona movimento centrale attraverso una struttura asimmetrica del telaio. Esistono due varianti:

• BBright Direct Fit: I cuscinetti sono inseriti direttamente nel telaio.
• BBright Press Fit: Vengono utilizzate calotte pressate nel telaio.

Segnali di Usura e Manutenzione del Movimento Centrale

La durata di un movimento centrale varia considerevolmente in base all'uso, alle condizioni ambientali (fango, pioggia, polvere) e alla manutenzione. In media, ci si può aspettare una durata compresa tra 5.000 e 10.000 km, con i modelli di fascia alta e quelli dotati di cuscinetti ceramici che tendono a durare più a lungo.

Quando Sostituire il Movimento Centrale?

I segnali più comuni che indicano l'usura dei cuscinetti del movimento centrale includono:

• Scricchiolii o rumori anomali: Soprattutto durante la pedalata sotto sforzo.
• Giochi laterali: Sentire un movimento anomalo della guarnitura quando si prova a muoverla lateralmente.
• Pedalata non fluida: Una sensazione di attrito o resistenza che non c'era prima.
• Perdita di fluidità: La pedalata diventa meno scorrevole.

È consigliabile intervenire non appena si avvertono questi sintomi per evitare che il danno si estenda ad altri componenti, come la guarnitura stessa.

La Manutenzione Essenziale: Ingrassaggio e Pulizia

L'ingrassaggio corretto è un passaggio chiave in ogni installazione o manutenzione del movimento centrale. L'uso di grasso specifico o di frenafiletti (per i sistemi press-fit, per prevenire cigolii) è fondamentale per proteggere i cuscinetti dalla ruggine, prevenire scricchiolii e prolungare la vita utile del componente.

La manutenzione ordinaria si limita principalmente a questo:

1. Smontaggio: Rimuovere le guarniture e il movimento centrale.
2. Pulizia: Pulire accuratamente tutti i componenti.
3. Ingrassaggio: Applicare grasso sull'asse e all'interno della scatola del movimento centrale.
4. Rimontaggio: Procedere al rimontaggio.

In caso di filetage danneggiato, può essere necessario utilizzare appositi maschi per ripristinare la filettatura originale.

Strumenti Necessari per la Sostituzione e la Manutenzione

La sostituzione o la manutenzione del movimento centrale richiedono l'uso di attrezzi specifici che vanno oltre la normale cassetta degli attrezzi. I principali strumenti includono:

• Estrattori per movimento centrale: Specifici per ogni tipo di standard (filettato, press-fit, ecc.) per rimuovere le calotte.
• Chiavi specifiche: Chiavi a brugola, chiavi dinamometriche, chiavi per calotte.
• Attrezzi per la pulizia e l'ingrassaggio.
• Eventualmente, maschi per filettature: Se la filettatura del telaio è danneggiata.

Per chi non possiede l'esperienza o gli strumenti adeguati, è sempre consigliabile affidarsi a un meccanico professionista per evitare di danneggiare il telaio o altri componenti.

Differenze tra Movimenti Centrali MTB e da Corsa

Sebbene molti standard di movimento centrale siano condivisi tra biciclette da mountain bike (MTB) e da corsa, esistono alcune differenze progettuali dettate dall'uso specifico:

• Movimenti Centrali MTB: Sono progettati per resistere a condizioni più severe, come fango, urti, vibrazioni e agenti atmosferici aggressivi. Spesso presentano guarnizioni più robuste e una maggiore protezione contro la contaminazione.
• Movimenti Centrali da Corsa: L'enfasi è posta sulla leggerezza, la rigidità e l'efficienza aerodinamica su asfalto. Sebbene la durabilità sia importante, i compromessi sono spesso fatti per ottimizzare le prestazioni pure.

Supporti per Biciclette: Soluzioni Intelligenti per Ogni Esigenza

Un aspetto correlato alla manutenzione e alla gestione della bicicletta riguarda i supporti. Un supporto bici può sembrare un dettaglio secondario, ma può migliorare significativamente l'esperienza ciclistica, facilitando parcheggio, riparazioni e stoccaggio.

Come Scegliere il Supporto Giusto

La scelta del supporto ideale dipende da diversi fattori:

• Tipo di Bici: City bike, e-bike, bici da corsa, MTB avranno esigenze diverse.
• Peso della Bici: Le e-bike, ad esempio, sono significativamente più pesanti e richiedono supporti con maggiore capacità di carico.
• Uso Previsto: Si necessita di un supporto per la manutenzione, per il parcheggio in casa/garage, o per il trasporto?
• Spazio Disponibile: In appartamenti o garage con spazio limitato, supporti a muro o a soffitto sono soluzioni ottimali per mantenere l'ordine.

Capacità di Carico e Sistema di Montaggio

È fondamentale verificare il peso massimo supportato dal cavalletto, soprattutto se si possiedono e-bike o biciclette equipaggiate con borse da viaggio. Una city bike standard pesa circa 15-20 kg, mentre una e-bike può facilmente superare i 25 kg, ai quali si aggiungono eventuali accessori. Il sistema di montaggio (laterale, centrale, a doppio piede, a muro) influisce sulla stabilità, la praticità e la compatibilità con il telaio della bici.

Tipologie di Supporti Disponibili

Sul mercato esistono diverse soluzioni:

• Cavalletti Laterali e Centrali: I classici, ideali per city bike e trekking bike, si montano solitamente sui foderi posteriori o sotto il movimento centrale.
• Cavalletti a Doppio Piede: Simili a un treppiede, offrono una stabilità eccezionale, rendendoli perfetti per biciclette pesanti, e-bike o bici con seggiolini per bambini.
• Supporti a Muro e Soffitto: Soluzioni salvaspazio che permettono di appendere la bicicletta in verticale o orizzontale, mantenendo l'ambiente ordinato.

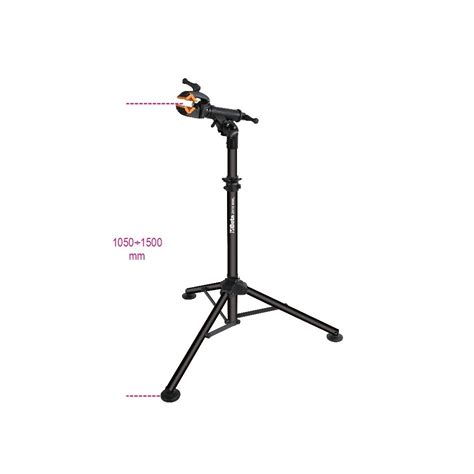

Un esempio specifico di supporto per la manutenzione è il cavalletto con supporto per movimento centrale PRO. Questo sistema sostiene la bicicletta inserendosi direttamente nel movimento centrale, grazie a un'asta compatibile con standard come Hollowtech. I piedi antiscivolo garantiscono stabilità, e il design pieghevole ne facilita lo stoccaggio.

Compatibilità tra Movimento Centrale e Guarnitura

Una domanda frequente riguarda la compatibilità universale tra movimenti centrali e guarniture. La risposta è no. La compatibilità è determinata principalmente da due fattori:

1. Diametro del Perno della Guarnitura: I diametri più comuni includono 24 mm (Shimano Hollowtech II, Shimano BB86/BB92), 30 mm (BB30, PF30) e 28,9 mm (alcuni standard specifici).
2. Tipo di Telaio e Standard del Movimento Centrale: Come abbiamo visto, esistono numerosi standard (BSA, Press-Fit, BB30, ecc.) che definiscono le dimensioni e il metodo di installazione della scatola del movimento centrale.

È sempre fondamentale verificare le specifiche tecniche sia del movimento centrale che della guarnitura, e confrontarle con le specifiche del telaio della propria bicicletta, per evitare acquisti errati e potenziali danni.

Conclusione

Il movimento centrale è un componente di vitale importanza per il funzionamento della bicicletta, e la sua complessità è legata all'evoluzione tecnologica e alla diversità degli standard. Comprendere le differenze tra i vari tipi di movimento centrale, i segnali di usura e le corrette procedure di manutenzione è essenziale per ogni ciclista. Sia che si tratti di un semplice intervento di ingrassaggio o della sostituzione completa del componente, la conoscenza specifica e l'uso degli attrezzi adeguati garantiranno prestazioni ottimali e una maggiore longevità della bicicletta. La scelta del movimento centrale corretto, tenendo conto della compatibilità con telaio e guarnitura, è il primo passo per godere appieno della propria esperienza ciclistica.
