L'Albero Motore: Cuore Pulsante del Motore, dalla Riparazione alla Preparazione

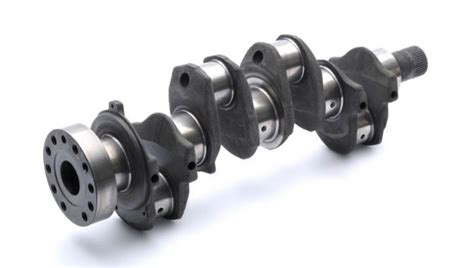

L'albero motore, noto anche come albero a gomiti, è un componente meccanico fondamentale che trasforma il movimento lineare dei pistoni in un movimento rotatorio, essenziale per il funzionamento di qualsiasi motore a combustione interna. La sua corretta funzionalità è cruciale per le prestazioni, l'affidabilità e la longevità del propulsore. Questo articolo esplora in dettaglio i processi di riparazione, montaggio, centratura e preparazione degli alberi motore, analizzando le problematiche più comuni e le soluzioni tecniche avanzate.
Il Processo di Imbiellaggio e Centratura: Ripristinare l'Allineamento Perfetto
Il montaggio di una nuova biella sull'albero motore, noto come imbiellaggio, diventa necessario in diverse circostanze. La causa più comune è l'usura fisiologica legata all'utilizzo prolungato del mezzo meccanico. Tuttavia, un intervento di imbiellaggio può essere richiesto anche a seguito di guasti più gravi, come uno sbiellaggio o altre rotture che coinvolgano il complesso biella-albero motore.
Una volta rimossa la vecchia biella, si procede con un'operazione di precisione di vitale importanza: la centratura dell'albero motore. È fondamentale distinguere questa procedura dalla bilanciatura (o equilibratura), che ha natura e scopo differenti. La centratura mira a garantire il perfetto allineamento delle spalle dell'albero motore. Questo allineamento è cruciale per permettere alla biella di lavorare in una posizione centrale, evitando sfregamenti laterali indesiderati. Errori in questa fase possono portare a gravi danni e rotture premature durante l'utilizzo del motore. Il risultato desiderato è un preciso montaggio della biella e una puntuale centratura delle spalle dell'albero motore, assicurando che ogni componente lavori nella sua condizione ottimale.
È importante sottolineare che l'operazione di imbiellaggio e la successiva centratura richiedono macchinari specifici e un'elevata competenza tecnica. Per questo motivo, sono poche le aziende in grado di offrire questo servizio con la necessaria precisione. Spesso si riscontrano alberi motore fortemente disallineati, provenienti da lavorazioni non accurate eseguite altrove, evidenziando la necessità di rivolgersi a specialisti del settore.
Oltre al servizio standard di montaggio della nuova biella e centratura, vengono proposti servizi opzionali che possono essere eseguiti contestualmente. Questi interventi sono volti a ripristinare o riparare ulteriormente l'albero motore. Tra questi figurano la micropallinatura delle spalle dell'albero, il ripristino delle filettature danneggiate o spezzate (quelle relative al volano e alla trasmissione primaria), e il ripristino dei riempitivi di volume e delle masse di bilanciamento.
I tempi di lavorazione per l'imbiellaggio e la centratura si attestano generalmente tra i 2 e i 4 giorni. Per coloro che desiderano visualizzare i risultati di questi interventi, è disponibile una galleria fotografica degli alberi motore montati e centrati.
centratura imbiellaggio con comparatore
Servizi Opzionali per la Rigenerazione dell'Albero Motore
- Smontaggio cuscinetti di banco e anelli bloccati su spalle albero motore: A partire da € 15,00 (caduno). Questo servizio è essenziale quando i cuscinetti di banco sono bloccati o danneggiati, compromettendo la rotazione fluida dell'albero.
- Micropallinatura spalle albero motore: A partire da € 25,00 (la coppia). La micropallinatura è un trattamento superficiale che migliora la resistenza a fatica delle spalle dell'albero, riducendo la probabilità di cricche da stress.
- Ripristino filettature danneggiate o spezzate per volano e trasmissione primaria: A partire da € 49,00. Filettature integre sono fondamentali per garantire un accoppiamento sicuro di componenti critici come il volano e la primaria.
- Ripristino riempitivi volume e masse di bilanciamento: A partire da € 24,00 (+ ricambi). Questi elementi sono cruciali per l'equilibrio dinamico dell'albero motore; il loro ripristino assicura prestazioni ottimali e riduce le vibrazioni.
Modifica della Bilanciatura: Ottimizzare Prestazioni e Vibrazioni
La bilanciatura, o equilibratura, dell'albero motore è un'operazione che assume particolare rilevanza quando si mira a risolvere problemi di vibrazioni eccessive o a modificare il carattere di erogazione del motore. Questo intervento può essere effettuato contestualmente alle operazioni di imbiellaggio e centratura.

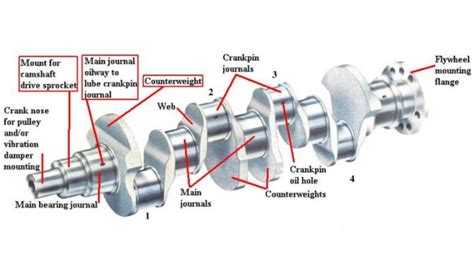

La bilanciatura desiderata si ottiene intervenendo sulle masse dell'albero motore. Questo può avvenire tramite diverse tecniche: alleggerimento o appesantimento delle spalle in punti specifici, mediante foratura e inserimento di materiale più leggero (come bachelite o alluminio) o più pesante (come il tungsteno, a seconda delle necessità). Altre metodologie includono l'asportazione di materiale o la sostituzione del perno testa di biella con uno avente una differente foratura.
Attraverso la combinazione di una o più di queste lavorazioni, è possibile raggiungere un bilanciamento ottimale dell'albero motore, finalizzato all'ottenimento dell'erogazione desiderata. I benefici di una corretta bilanciatura sono molteplici: una bilanciatura opportuna e precisa si traduce in minori vibrazioni, una migliore erogazione della potenza e, di conseguenza, un funzionamento più fluido e un incremento della durata del motore.
I tempi di lavorazione per la modifica della bilanciatura variano generalmente tra le 2 e le 3 settimane. Anche in questo caso, è possibile consultare una galleria fotografica degli alberi motore bilanciati per apprezzare la qualità del lavoro.
Costi Indicativi per la Bilanciatura
- Bilanciatura: € 149,00. Questo costo si riferisce all'operazione standard di bilanciatura, fondamentale per motori che operano ad alti regimi.

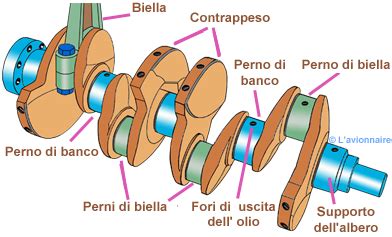

Riparazione Perni di Banco: Recuperare Alberi Motore Danneggiati
Nei motori a 2 tempi, l'uso continuativo può portare a un movimento relativo tra i perni di banco dell'albero motore e gli anelli interni dei cuscinetti. Questo fenomeno causa la perdita del corretto centraggio dell'albero, che inizia a lavorare fuori asse, aggravando esponenzialmente il problema e provocando una forte usura dei perni di banco stessi.
Quando l'albero motore lavora fuori asse, anche la biella si muove in modo anomalo, consumandosi in modo disomogeneo su uno dei lati di appoggio. Nei casi in cui siano presenti rasamenti, questi possono rompersi, rilasciando parti metalliche all'interno del motore con conseguenze potenzialmente catastrofiche.
HTM Racing è in grado di intervenire su alberi motore pesantemente danneggiati da questa problematica. Il processo di riparazione prevede una pre-rettifica dei perni di banco, seguita dall'applicazione di un rivestimento di cromo duro ad alto spessore (fino a 0.5 mm). La lavorazione si conclude con una rettifica centesimale per ripristinare il corretto accoppiamento e diametro dei perni. Questo intervento garantisce un riporto ad alto spessore ed è efficace anche per alberi motore pesantemente consumati.
I tempi di lavorazione sono correlati alla complessità della riparazione e ai diversi piazzamenti macchina necessari, ma il risultato finale è un albero motore riparato e in condizioni pari, se non superiori, a quelle di un componente nuovo.
Riparazione Perni di Banco per Alberi 2T Consumati
- Riporto in cromo duro su perni di banco (pre rettifica + riporto in cromo duro + rettifica finale): € 119,00 (a spalla).
Riparazione Perni di Banco e Biella per Alberi 4T Grippati
Nei motori a 4 tempi, sia monocilindrici che pluricilindrici, il grippaggio della bronzina di biella o di banco può rendere l'albero motore inservibile. Per evitare la costosa sostituzione dell'intero albero motore, HTM Racing offre una soluzione di riparazione che ripristina il corretto gioco tra la bronzina e il perno di banco.
Anche in questo caso, la procedura prevede una pre-rettifica, seguita dall'applicazione di un riporto in cromo duro ad alto spessore (fino a 0.5 mm) e una successiva rettifica centesimale finale per ripristinare il corretto piantaggio. Un aspetto fondamentale di questa riparazione è che, dopo l'intervento, non sarà necessario utilizzare bronzine maggiorate; sarà possibile riutilizzare quelle originali, garantendo la perfetta compatibilità. Questo metodo assicura un riporto ad alto spessore ed è efficace anche per alberi motore pesantemente consumati.
I tempi di lavorazione sono variabili in base alla complessità e ai piazzamenti macchina, ma l'obiettivo è sempre quello di restituire un albero motore riparato e con prestazioni paragonabili o superiori a quelle di un componente nuovo.
Riparazione Perni di Banco e Biella per Alberi 4T Grippati
- Riporto in cromo duro su perni di banco (pre rettifica + riporto in cromo duro + rettifica finale): € 449,00.
Saldatura a TIG Perni Testa di Biella: Maggiore Rigidità per Motori Prestazionali

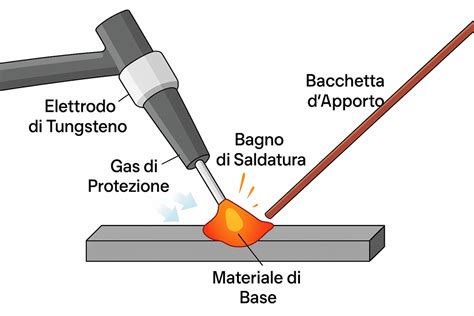

Per i motori a 4 tempi ad alte prestazioni, HTM Racing offre un servizio di saldatura del perno della testa di biella alle spalle dell'albero motore. Questa operazione, eseguita con punti di TIG, ha lo scopo di irrigidire l'albero motore composito, prevenendo torsioni e disallineamenti dei perni di banco. Il risultato è una maggiore rigidità strutturale, che evita torsioni e disallineamenti, particolarmente importante per alberi motore 4T destinati all'uso agonistico.
La saldatura effettuata è reversibile: può essere facilmente rimossa mediante molatura, consentendo una successiva sostituzione della biella qualora necessario. I tempi di lavorazione per questo servizio sono solitamente di una settimana.
La Scienza dei Materiali nell'Albero Motore
L'albero motore è un componente soggetto a sollecitazioni estreme e alla sua corretta realizzazione dipendono le prestazioni e la durata del motore. La scelta dei materiali è quindi di primaria importanza.
Acciai per Alberi Motore
Diversi acciai vengono impiegati nella fabbricazione di alberi motore, ognuno con caratteristiche specifiche:
- 39NiCrMo3: Particolarmente indicato per organi meccanici di grandi dimensioni che richiedono indurimento superficiale. Questo acciaio offre un'elevata durezza e tenacità, garantendo resistenza all'usura e capacità di sopportare carichi elevati.
- 16NiCrMo2: Ideale per particolari di piccole e medie dimensioni e di forma complessa, come gli alberi a gomito di tipo motociclistico. La sua composizione permette trattamenti termici efficaci su geometrie articolate.
- 36CrMn5 (36 Cromo Manganese 5): Un acciaio che combina buona durezza e tenacità, offrendo un equilibrio ottimale per molte applicazioni.
Ruolo degli Elementi di Lega
Gli elementi di lega aggiunti agli acciai conferiscono proprietà specifiche:
- Nichel: Migliora la resistenza alla corrosione e all'ossidazione a caldo. Facilita il trattamento termico di tempra, aumentando la resilienza, l'allungamento percentuale a rottura, la duttilità, il carico di rottura a trazione e la durezza.
- Cromo: Aumenta la resistenza alla corrosione e all'ossidazione a caldo, facilita la tempra e incrementa durezza, resilienza, carico di rottura e resistenza all'usura.
- Molibdeno: Migliora la lavorabilità alle macchine utensili, aumenta il carico di rottura a trazione, la durezza, la resistenza all'usura, alla corrosione e all'ossidazione a caldo.
- Manganese: Incrementa durezza, resistenza all'usura, alla corrosione e all'ossidazione, oltre al carico di snervamento e di rottura a trazione.
La Bilanciatura Dinamica: Un Passo Cruciale per le Alte Prestazioni
L'operazione di bilanciatura è indispensabile per tutti i motori che raggiungono elevati numeri di giri. L'obiettivo è ridurre al minimo le vibrazioni, migliorare l'erogazione di potenza e aumentare la durata del componente.
Il processo inizia con la bilanciatura statica, in cui l'albero viene appoggiato su supporti di precisione. Se l'albero è staticamente equilibrato, rimarrà fermo in qualsiasi posizione angolare. Altrimenti, ruoterà fino a raggiungere una nuova posizione di equilibrio, con la parte più pesante in basso. Un motore perfettamente bilanciato non solo gira meglio e genera meno attriti (ottenendo un leggero aumento di potenza), ma dura anche più a lungo.

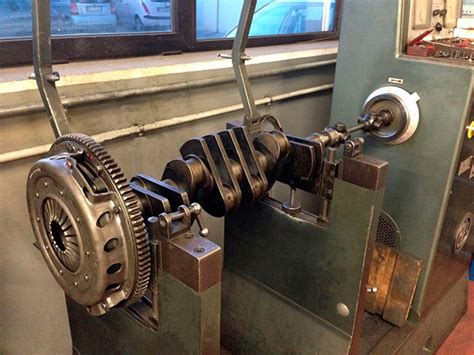

Tuttavia, la bilanciatura statica non è sufficiente per i regimi elevati. È necessario procedere anche alla bilanciatura dinamica, eseguita con appositi macchinari. Data l'importanza delle masse in gioco (pistoni, bielle, ecc.), la bilanciatura dinamica deve essere effettuata con una precisione di 1/10 di grammo. Errori nella bilanciatura possono derivare anche da asimmetrie nelle camere di scoppio, se queste non hanno lo stesso volume e la stessa forma.
Materiali dei Cuscinetti e Implicazioni Tecniche

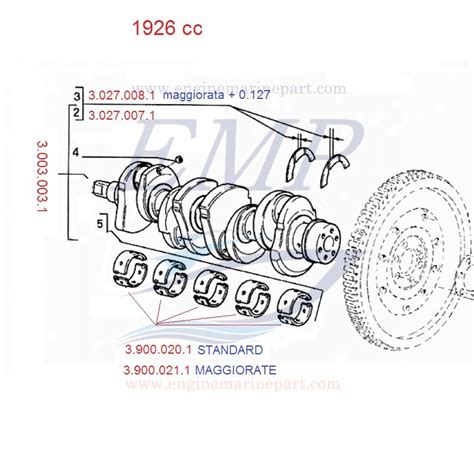

Le bronzine, elementi fondamentali per lo scorrimento dell'albero motore sui supporti di banco, hanno subito un'evoluzione tecnologica che presenta pro e contro.
Le bronzine moderne sono spesso realizzate in leghe bimetalliche di alluminio e stagno. Se da un lato questo materiale permette di incrementare i carichi unitari sopportabili, dall'altro, in caso di fusione delle bronzine con l'albero motore, quest'ultimo viene profondamente intaccato e richiede una rettifica pesante, se non la sua sostituzione.
Questo non accadeva con le bronzine di vecchia generazione, che presentavano un dorso in acciaio, uno strato intermedio in lega di rame e piombo, uno strato in nichel (per impedire la migrazione di quest'ultimo) e, infine, uno strato di elettrodeposizione chiamato "babbit" in stagno. Questa struttura complessa offriva una maggiore protezione all'albero motore in caso di cedimento.
Produzione di Alberi Motore di Alta Gamma per Preparazioni Specialistiche
La collaborazione tra aziende leader nel settore della preparazione motoristica porta alla nascita di nuove linee di produzione. Un esempio è la collaborazione tra Autotrasformazioni Gozzoli e Scam Technology, che ha dato vita alla produzione di alberi motore in acciaio ricavati dal pieno, destinati a piccole serie per vetture da competizione ed elaborazioni specifiche.
Questo connubio unisce la ricerca e la tecnologia di Scam Technology con le esigenze dei preparatori che necessitano del massimo in termini di affidabilità e resistenza, anche in quantità limitate. La progettazione degli alberi motore, curata dal reparto di sviluppo con pluriennale esperienza nell'elaborazione di motori da competizione, vede una realizzazione ottimale attraverso la scelta dei materiali, le lavorazioni meccaniche di precisione e i trattamenti finali eseguiti dal partner tecnologico.
Gli alberi motore possono essere realizzati su disegno specifico del preparatore o su campione, oppure su consiglio del reparto tecnico per trovare la soluzione più adatta al tipo di elaborazione richiesta. La precisione delle lavorazioni, la scelta del materiale adeguato e le finiture superficiali fanno la differenza tra un componente di qualità e uno di perfezione assoluta.
Trattamenti Superficiali: Nitrurazione per la Massima Resistenza

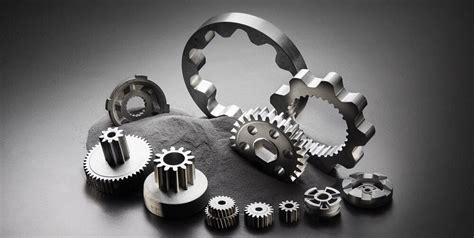

Tutti gli alberi motore costruiti o modificati per l'uso in competizione subiscono trattamenti mirati a migliorare la scorrevolezza, la resistenza all'usura e la durata. Tra questi, la nitrurazione si distingue per i suoi molteplici vantaggi. Questo trattamento conferisce migliori caratteristiche meccaniche sia agli alberi motore in ghisa che in acciaio, estendendo i suoi benefici anche ad alberi a camme e punterie.
Nitrurazione Gassosa
La nitrurazione gassosa è preferita per i componenti sottoposti a carichi pesanti. Permette di ottenere un'elevata durezza superficiale, che si traduce in un'ottima resistenza all'usura, all'attrito, all'abrasione e al grippaggio. La resistenza alla fatica è ulteriormente aumentata grazie allo sviluppo di sollecitazioni di compressione superficiali. La vasta gamma di temperature e profondità dello strato raggiungibili consente di adattare le proprietà del pezzo trattato a un ampio spettro di applicazioni.
Nitrurazione Ionica (Plasma)
I vantaggi dei processi di nitrurazione gassosa possono essere ulteriormente migliorati dalla nitrurazione ionica. In particolare, per gli acciai altamente legati, questa tecnica consente una gestione più precisa della composizione degli strati superficiali. Le applicazioni tipiche della nitrurazione includono ingranaggi, alberi motore, alberi a camme, rulli di punteria, parti di valvole, frizioni e componenti motore in generale.
