Guida alla Manutenzione e Taratura del Corpo Farfallato per Suzuki Burgman 400 (Modelli K3-K6 e Successivi)
Il corretto funzionamento del corpo farfallato è cruciale per le prestazioni e l'efficienza del motore del vostro Suzuki Burgman 400. Problemi a questo componente possono manifestarsi con sintomi quali minimo irregolare, affogamenti in accelerazione, o l'accensione della spia motore (FI). Questa guida, basata sull'esperienza diretta e le informazioni condivise dalla community, mira a fornire un quadro completo su come affrontare la manutenzione e la taratura del corpo farfallato, con un focus particolare sui modelli Burgman 400 K3-K6 e potenzialmente quelli successivi.
Comprensione del Corpo Farfallato e del Sensore TP

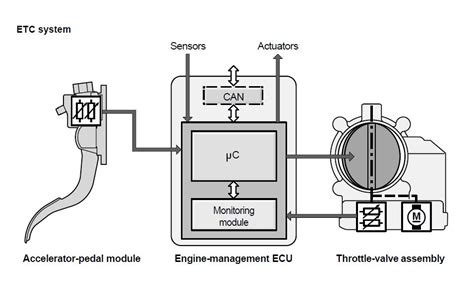

Il corpo farfallato è essenzialmente il "polmone" del motore, controllando la quantità di aria che entra nella camera di combustione. Al suo interno, una valvola a farfalla, azionata dal comando dell'acceleratore, regola questo flusso. Un componente vitale associato al corpo farfallato è il sensore di posizione dell'acceleratore (TP - Throttle Position sensor). Questo sensore comunica alla centralina motore la posizione esatta della valvola a farfalla, permettendo una corretta gestione dell'iniezione di carburante e della fasatura dell'accensione.
È fondamentale che il corpo farfallato sia integro: la farfalla deve aprirsi e chiudersi senza punti di resistenza o "scatti" anomali. L'alberino su cui è montata la farfalla non deve presentare giochi; le boccole devono garantire una rotazione fluida e precisa. Se questi requisiti non vengono soddisfatti, potrebbe essere necessario sostituire l'intero corpo farfallato.
Test e Taratura del Sensore TP
La taratura del sensore TP è un'operazione delicata ma essenziale per garantire che la centralina riceva informazioni accurate. A differenza di quanto si potrebbe pensare, in molti casi non è necessario staccare completamente il sensore TP dall'alberino per la pulizia. È possibile verificarne la funzionalità e procedere alla taratura con un semplice tester, impostato sulla modalità Ohm (resistenza).
I punti chiave per la misurazione sono tra il filo giallo e il filo nero del sensore. È importante sottolineare che la taratura può essere effettuata senza procedure specifiche con il codice "-C00" se si dispone di un tester in modalità continuità (Ohm).
Procedura di Test e Taratura:
- Posizione di Chiusura Totale: La farfalla deve essere sempre regolata in posizione di chiusura totale, assicurandosi che non vi siano "spifferi" d'aria.
- Regolazione del Battente: Il battente della ghiera va regolato con il grano in modo tale che tocchi e vada in battuta.
- Valori di Resistenza:
- A valvola chiusa (posizione di riposo), il sensore TP dovrebbe indicare circa 0,6 kOhm.
- A valvola completamente aperta, il valore dovrebbe salire gradualmente fino a circa 3,8 kOhm.
Il segnale del sensore TP deve essere integro, senza falsi valori o interruzioni. Durante la rotazione della farfalla, il valore in Ohm deve aumentare gradualmente, senza falsi contatti, fino al valore massimo di 3,8 kOhm con la valvola totalmente aperta. Se questi valori misurati sono significativamente più alti o più bassi rispetto a quelli indicati, sarà necessario regolare il sensore TP.
Regolazione del Sensore TP:
Se i valori di resistenza non rientrano nelle specifiche, è possibile regolarlo ruotandolo. Il processo prevede di allentare l'unico bulloncino di bloccaggio del sensore TP, ruotarlo con il tester collegato (impostato sulla scala 1k) fino a ottenere il valore di riferimento di 0,6 kohm con la farfalla completamente chiusa, e quindi bloccare nuovamente il bulloncino.
È fondamentale ingrassare adeguatamente l'accoppiamento interno del sensore TP, l'oring della vite del minimo, e il cilindretto del sensore dello starter a freddo per garantire un funzionamento ottimale e prolungarne la durata.
VERIFICA SENSORE TPS | YAMAHA MT07 TRACER
Regolazione del Minimo e della Farfalla
La regolazione del minimo è un altro aspetto critico per il buon funzionamento del motore. È imperativo che questa regolazione avvenga esclusivamente tramite il vitone in bronzo dedicato, e MAI agendo sulla ghiera dell'acceleratore.
La regolazione della farfalla in posizione di chiusura totale richiede un approccio meticoloso:
- Svitare il Dado di Bloccaggio: Iniziare svitando il dado di bloccaggio del grano.
- Svitare il Grano: Successivamente, svitare il grano che presenta un foro esagonale.
- Sentire la Farfalla: Con un dito, poggiare delicatamente sulla farfalla per sentirne il movimento.
- Regolare il Grano: Svitare il grano finché la farfalla non si chiude completamente. Poi, riavvitare lentamente il grano fino a sentire che la farfalla inizia appena ad aprirsi (continuando a tastarla con il dito).
- Bloccare il Grano: Nel momento esatto in cui si percepisce l'inizio dell'apertura della farfalla, fermare il grano, tenerlo fermo e avvitare il dado di serraggio.
- Fissaggio Anti-Vibrazioni: Per evitare che il grano si allenti a causa delle vibrazioni, è consigliabile applicare una piccola quantità di colla cianoacrilica (tipo Attack) sul dado di serraggio.
Risoluzione di Problemi Comuni e Sintomi
Molti utenti hanno riscontrato problemi legati al corpo farfallato, manifestati da sintomi specifici. Un problema ricorrente è l'accensione della spia FI accompagnata da un rumore di "sgranamento" del motorino del corpo farfallato durante la fase di check all'avvio. Questo rumore, che si ripete tipicamente tre volte, indica un malfunzionamento che la centralina rileva.
Sintomi da Monitorare:
- Minimo Elevato o Irregolare: Il motore parte a regimi molto alti (es. 3800-4200 giri) per poi oscillare tra valori normali e più alti (es. 1500-3000 giri), stabilizzandosi solo dopo un lungo periodo di funzionamento o non stabilizzandosi affatto.
- Affogamento in Accelerazione: Il motore sembra "affogarsi" o perdere potenza quando si apre l'acceleratore bruscamente.
- Consumi Eccessivi di Carburante: Un minimo irregolare o elevato porta inevitabilmente a un aumento dei consumi.
- Difficoltà di Manovra: Un minimo troppo alto può rendere difficile manovrare lo scooter a motore acceso.
In alcuni casi, i problemi al corpo farfallato possono essere legati a un semplice manicotto di collegamento tra il corpo farfallato e il cilindro che si è deteriorato o tagliato. Questo può causare aspirazioni d'aria incontrollate, alterando la miscela aria-carburante e causando i sintomi descritti. La sostituzione di questo manicotto, spesso sottovalutata dai meccanici, può risolvere il problema a un costo irrisorio rispetto alla sostituzione dell'intero corpo farfallato.
Un altro aspetto da non trascurare è la pulizia dei connettori e la verifica dell'ossidazione. Un connettore sporco o ossidato può causare letture errate del sensore TP, portando a malfunzionamenti simili a quelli di un sensore guasto.
Diagnosi degli Errori con il Ponticello
Quando la spia FI si accende, è possibile effettuare una diagnosi degli errori memorizzati dalla centralina utilizzando un semplice ponticello. Questa procedura, spesso trascurata a favore di interventi immediati sul corpo farfallato, può indirizzare correttamente la diagnosi.
Procedura di Diagnosi:
- Individuare lo spinotto diagnostico (solitamente situato sotto la sella).
- Creare un ponticello tra i pin corretti (fare riferimento al manuale d'officina o alle guide online specifiche per il Burgman 400).
- Accendere il quadro e osservare il numero di lampeggi della spia FI, che corrisponderà a un codice di errore specifico (es. C13 per il sensore IAP, C28 per problemi legati al corpo farfallato o ai suoi componenti).
Ad esempio, un errore C13 potrebbe indicare un problema con il sensore IAP (Intake Air Pressure sensor), che potrebbe essere correlato a un connettore non ben inserito o danneggiato, come accaduto a un utente che aveva rotto il dentino d'innesto durante lavori alla pompa benzina.
Pulizia Approfondita del Corpo Farfallato e del Filtro Aria
La pulizia accurata del corpo farfallato è un intervento di manutenzione fondamentale. Oltre alla pulizia della valvola a farfalla stessa, è importante considerare anche altri componenti del sistema di alimentazione.
Filtro dell'Aria: Un filtro dell'aria ostruito può compromettere il flusso d'aria e causare problemi di prestazioni. La sua pulizia o sostituzione periodica è essenziale.
Filtro Benzina: In particolare, il filtro AP (alta pressione) della pompa benzina può intasarsi. La procedura di pulizia prevede:
- Soffiare il filtro AP con aria compressa a 5 bar, verificando la corretta apertura a circa 3 bar.
- Mettere il filtro AP (dopo aver rimosso il regolatore di pressione) a bagno in diluente nitro per diverse ore.
- Dopo l'ammollo, soffiare nuovamente il filtro controsenso con aria compressa al massimo (8 bar). È cruciale eseguire questa operazione senza il regolatore di pressione, tappando bene il foro del suo alloggiamento.
Considerazioni sul Corpo Farfallato come Componente Costoso
È importante notare che i meccanici tendono spesso a diagnosticare la sostituzione completa del corpo farfallato come soluzione a vari problemi, con costi che possono variare dai 250 euro (usato) ai 500+ euro (nuovo), a cui si aggiunge la manodopera. Tuttavia, come dimostrato da numerose esperienze nella community, molti di questi problemi possono essere risolti con una pulizia approfondita, la riparazione di componenti minori (come il manicotto di collegamento), o la corretta taratura dei sensori.
Prima di accettare una diagnosi costosa, è consigliabile:
- Effettuare una diagnosi degli errori tramite ponticello.
- Provare una pulizia accurata del corpo farfallato e dei suoi componenti associati.
- Verificare l'integrità dei manicotti di aspirazione.
- Se si sospetta un problema al sensore TP, effettuare i test di resistenza come descritto.
- Consultare forum e community di appassionati per condividere esperienze e trovare soluzioni alternative.
La manutenzione fai-da-te, quando possibile, può portare a un notevole risparmio economico e a una maggiore comprensione del proprio veicolo. La pazienza e la meticolosità nell'esecuzione delle procedure di pulizia e taratura sono spesso ripagate da un ripristino completo delle prestazioni del Burgman.
