Il Sensore del Contachilometri nel Suzuki Grand Vitara: Funzionamento, Diagnosi e Sostituzione

Il corretto funzionamento del sistema di misurazione della velocità e della distanza percorsa in un veicolo è fondamentale non solo per la navigazione e la gestione del viaggio, ma anche per la manutenzione e la conformità legale. Nel Suzuki Grand Vitara, come in molti altri veicoli moderni, questa funzione è affidata a un componente chiave: il sensore del contachilometri. Sebbene le informazioni fornite dall'utente riguardino principalmente la gestione della privacy e dei dati personali, è possibile estrapolare alcuni concetti generali applicabili alla gestione delle informazioni e alla loro conservazione, che per analogia possono essere collegati al funzionamento e alla manutenzione dei componenti del veicolo.

Comprendere il Sensore del Contachilometri

Il sensore del contachilometri, noto anche come sensore di velocità del veicolo (VSS - Vehicle Speed Sensor), è un dispositivo elettronico che rileva la velocità di rotazione delle ruote o dell'albero di trasmissione. Questi dati vengono poi inviati all'unità di controllo del motore (ECU - Engine Control Unit) e al quadro strumenti, dove vengono elaborati per visualizzare la velocità attuale sul tachimetro e per registrare la distanza totale percorsa sull'odometro.

Nel Suzuki Grand Vitara, a seconda dell'anno di produzione e del modello specifico, il sensore può essere posizionato in diversi punti. Tradizionalmente, si trovava all'interno o vicino alla scatola del cambio, collegato all'albero di uscita. Nei modelli più recenti, con sistemi di trazione integrale più sofisticati, i sensori di velocità delle ruote (spesso parte del sistema ABS) possono anche fornire dati sulla velocità del veicolo, integrandosi con le informazioni provenienti da altri sensori.

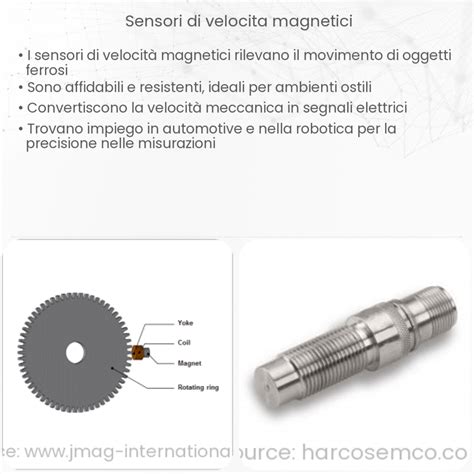

Il sensore stesso funziona tipicamente attraverso un principio elettromagnetico o a effetto Hall. Un disco dentato o un anello magnetico ruota insieme a un componente dell'asse o della trasmissione. Il sensore, posizionato vicino a questo disco o anello, rileva il passaggio dei denti o dei poli magnetici. Ogni passaggio genera un impulso elettrico. L'ECU conta questi impulsi in un determinato intervallo di tempo per calcolare la velocità di rotazione e, di conseguenza, la velocità del veicolo.

Sintomi di un Sensore del Contachilometri Difettoso

Un sensore del contachilometri malfunzionante può manifestarsi in diversi modi, spesso causando preoccupazione e richiedendo un intervento diagnostico. I sintomi più comuni includono:

• Tachimetro Inaffidabile o Non Funzionante: Il tachimetro potrebbe mostrare letture errate, fluttuare in modo imprevedibile o smettere completamente di funzionare. Questo è il sintomo più diretto e visibile di un problema al sensore.
• Odometro Non Funzionante: La distanza totale percorsa (odometro) potrebbe non aggiornarsi, rimanendo fissa. Questo può avere implicazioni per la manutenzione programmata e per la valutazione del valore del veicolo.
• Accensione della Spia "Check Engine": L'ECU monitora costantemente i dati provenienti dai sensori. Se il sensore del contachilometri invia segnali anomali o assenti, l'ECU potrebbe registrare un codice di errore e accendere la spia "Check Engine" sul cruscotto. Codici di errore comuni associati a un VSS difettoso includono P0500, P0501, P0502 e P0503, a seconda della natura specifica del guasto.
• Problemi di Cambio Automatico (se applicabile): Nei veicoli con cambio automatico, l'ECU utilizza i dati di velocità del veicolo per controllare i cambi marcia. Un segnale VSS errato può causare cambi marcia bruschi, ritardati o errati, compromettendo la fluidità della guida e potenzialmente danneggiando la trasmissione nel tempo.
• Controllo della Velocità di Crociera Inattivo: Se il veicolo è dotato di cruise control, un sensore del contachilometri malfunzionante impedirà il corretto funzionamento di questo sistema, poiché il cruise control si basa su dati precisi sulla velocità del veicolo per mantenere la velocità impostata.
• Consumo di Carburante Anomalo: In alcuni casi, un segnale errato può influenzare il modo in cui l'ECU gestisce l'iniezione di carburante, portando a un aumento del consumo.

Diagnosi del Problema

La diagnosi di un sensore del contachilometri difettoso richiede un approccio sistematico. Iniziare con un controllo visivo è sempre una buona pratica. Bisogna verificare la presenza di eventuali danni fisici al sensore, ai suoi cavi o al connettore. Assicurarsi che il cablaggio sia ben collegato e che non ci siano segni di corrosione o fili scoperti.

Il passo successivo prevede l'utilizzo di uno strumento di diagnostica OBD-II (On-Board Diagnostics). Questo strumento può leggere i codici di errore memorizzati dall'ECU, fornendo indicazioni preziose sulla natura del problema. Come accennato, codici come P0500 indicano un problema con il circuito del sensore di velocità del veicolo.

Oltre alla lettura dei codici di errore, uno strumento diagnostico avanzato può anche permettere di visualizzare i dati in tempo reale provenienti dai sensori. Monitorando i dati del sensore di velocità del veicolo mentre si guida (in un ambiente sicuro e controllato, o con l'aiuto di un assistente), si può osservare se il segnale cambia in modo coerente con la velocità effettiva del veicolo.

Se i codici di errore e i dati in tempo reale non sono conclusivi, potrebbe essere necessario testare il sensore stesso con un multimetro. Le specifiche di resistenza e la forma d'onda dell'impulso di uscita del sensore possono essere verificate secondo il manuale di servizio del Suzuki Grand Vitara.

Un altro aspetto da considerare è la possibilità che il problema non risieda nel sensore stesso, ma nei componenti ad esso correlati, come l'anello magnetico o il disco dentato, o persino nel cablaggio che collega il sensore all'ECU.

Sostituzione del Sensore del Contachilometri

Se la diagnosi conferma che il sensore del contachilometri è difettoso, la sua sostituzione è generalmente un intervento risolutivo. La procedura specifica può variare a seconda del modello di Grand Vitara, ma i passaggi generali sono i seguenti:

1. Sicurezza: Assicurarsi che il veicolo sia parcheggiato su una superficie piana, con il freno di stazionamento inserito e, se necessario, posizionare dei cunei sotto le ruote. Scollegare il terminale negativo della batteria per evitare cortocircuiti.
2. Accesso al Sensore: Localizzare il sensore del contachilometri. Come menzionato, questo si trova tipicamente sulla scatola del cambio. Potrebbe essere necessario rimuovere pannelli protettivi o componenti ausiliari per raggiungerlo.

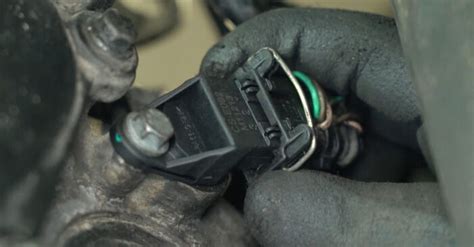

3. Scollegamento del Connettore: Rimuovere con attenzione il connettore elettrico dal sensore. Spesso è presente una clip di sicurezza che deve essere premuta o sollevata.
4. Rimozione del Vecchio Sensore: Il sensore è solitamente fissato alla scatola del cambio con una vite o un dado. Utilizzare la chiave o la bussola appropriata per rimuovere il fissaggio e sfilare delicatamente il sensore. Potrebbe fuoriuscire una piccola quantità di olio dal foro, quindi è consigliabile avere uno straccio a portata di mano.
5. Installazione del Nuovo Sensore: Prima di installare il nuovo sensore, verificare che sia identico a quello rimosso. In alcuni casi, potrebbe essere necessario trasferire una guarnizione dal vecchio al nuovo sensore, o applicare un sigillante specifico se consigliato dal produttore. Inserire il nuovo sensore nella sua sede e fissarlo con la vite o il dado, serrando alla coppia specificata dal manuale di servizio.
6. Collegamento del Connettore: Ricollegare il connettore elettrico al nuovo sensore, assicurandosi che sia ben agganciato.
7. Rimontaggio e Test: Rimontare eventuali pannelli o componenti rimossi. Ricollegare il terminale negativo della batteria. Avviare il motore e verificare il funzionamento del tachimetro e dell'odometro. Effettuare un breve giro di prova per assicurarsi che tutti i sistemi correlati (come il cruise control e il cambio automatico) funzionino correttamente. Utilizzare nuovamente lo strumento diagnostico per cancellare eventuali codici di errore memorizzati.

È importante notare che, sebbene la sostituzione di un sensore sia spesso un'operazione fattibile per un appassionato di fai-da-te con una buona manualità e gli strumenti adeguati, in caso di incertezza è sempre consigliabile rivolgersi a un meccanico qualificato. Un'installazione errata potrebbe causare ulteriori danni o perdite di fluidi.

Considerazioni sulla Conservazione e la Gestione dei Dati

Sebbene le informazioni fornite dall'utente non si riferiscano direttamente ai componenti meccanici del veicolo, alcuni principi sulla gestione dei dati possono essere applicati per analogia. Ad esempio, il concetto di "conservazione dei Dati Personali per tutta la durata del contratto e, dopo la cessazione, per il termine di cui all’art." può essere paragonato alla necessità di mantenere un registro accurato della manutenzione del veicolo e della sua storia chilometrica. La "Privacy Policy" che "potrebbe essere modificata, anche in conseguenza di mutamenti legislativi o regolamentari, evoluzioni tecnologiche e prestazione di nuovi servizi o modificazione di quelli già resi" riflette la natura evolutiva della tecnologia automobilistica e la necessità di aggiornamenti e adattamenti costanti.

Analogamente, la "adozione di specifiche misure di sicurezza per prevenire la perdita dei Dati personali" può essere vista come un parallelo alla necessità di proteggere i componenti critici del veicolo da danni e usura, garantendo la loro longevità e affidabilità. La "lista completa ed aggiornata dei Responsabili del trattamento nominati" suggerisce l'importanza di avere accesso a informazioni chiare e affidabili sui fornitori di servizi o sui componenti, come i manuali di servizio o i cataloghi dei ricambi.

La "facoltà" di "conferimento dei dati personali" può essere interpretata come la scelta informata del proprietario del veicolo di effettuare determinati controlli o manutenzioni, o di utilizzare ricambi specifici. Infine, la possibilità di "esercitare i suddetti diritti" contattando la Società tramite raccomandata A/R può essere paragonata al processo di richiesta di informazioni tecniche o di garanzia presso la casa madre o un'officina autorizzata.

Manutenzione Preventiva e Lunga Durata del Sensore

Una corretta manutenzione preventiva può contribuire a prolungare la vita utile del sensore del contachilometri e di altri componenti elettronici del Suzuki Grand Vitara. Questo include:

• Controlli Regolari del Cablaggio: Ispezionare periodicamente i cablaggi dei sensori per verificare la presenza di danni, abrasioni o corrosione, soprattutto in aree esposte agli elementi o a fonti di calore.
• Pulizia dei Connettori: Se si accede ai connettori dei sensori durante altre operazioni di manutenzione, è opportuno pulirli con un prodotto specifico per contatti elettrici per garantire una connessione ottimale.
• Monitoraggio delle Prestazioni: Prestare attenzione a eventuali anomalie nel funzionamento del tachimetro, dell'odometro o di altri sistemi correlati (come il cruise control). Segnalare tempestivamente questi sintomi a un meccanico può prevenire problemi più gravi e costosi.
• Utilizzo di Ricambi di Qualità: In caso di sostituzione del sensore, optare per ricambi originali o di alta qualità da marchi affidabili. Ricambi di bassa qualità potrebbero non funzionare correttamente o guastarsi prematuramente.

In conclusione, il sensore del contachilometri è un componente essenziale per il corretto funzionamento del Suzuki Grand Vitara. Una comprensione del suo funzionamento, dei sintomi di un guasto, delle procedure di diagnosi e sostituzione, unitamente a pratiche di manutenzione preventiva, aiuterà a mantenere il veicolo in condizioni ottimali e a garantire un'esperienza di guida sicura e affidabile.
