Lo Schema Elettrico del Frigorifero: Dalla Semplicità Meccanica alla Complessità Elettronica

Comprendere il funzionamento interno di un frigorifero, soprattutto quando si presenta un guasto, può sembrare un'impresa ardua, ma è un passo fondamentale per una corretta manutenzione e per evitare spiacevoli sorprese da parte di tecnici poco scrupolosi. Lo schema elettrico del frigorifero è la chiave di volta per decifrare l'interazione tra i suoi componenti principali, permettendo di diagnosticare problemi, effettuare riparazioni autonome e, in ultima analisi, prolungare la vita utile del dispositivo. Sebbene i modelli moderni abbiano introdotto una miriade di funzionalità aggiuntive, il principio di funzionamento di base rimane sorprendentemente fedele alle sue origini.

L'Era della Semplicità: Frigoriferi Meccanici

Circa trenta o quarant'anni fa, i frigoriferi domestici presentavano una struttura notevolmente più semplice. Il motore-compressore veniva gestito da un numero limitato di dispositivi, ben lontano dall'introduzione delle moderne schede di controllo elettroniche. L'attrezzatura aggiuntiva si limitava all'essenziale: un indicatore di alimentazione e una lampadina interna al vano frigorifero, quest'ultima attivata all'apertura della porta e disattivata da un semplice pulsante quando la porta veniva chiusa.

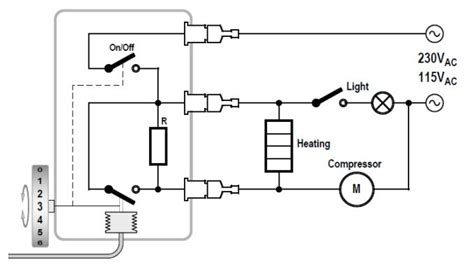

Il termostato rappresentava l'unico elemento di controllo a disposizione dell'utente per regolare il funzionamento dell'apparecchio. Solitamente posizionato all'interno del vano frigorifero, questo componente cruciale nascondeva una molla a soffietto sotto una leva rotante. Quando la temperatura all'interno della camera aumentava, la molla si contraeva, chiudendo il circuito elettrico e avviando il compressore. Al contrario, al raggiungimento della temperatura desiderata, la molla si espandeva, aprendo il circuito e interrompendo il funzionamento del motore. La manopola associata al termostato, spesso indicata come "potenza di congelamento", permetteva di definire l'intervallo di temperatura operativa, stabilendo il punto di accensione e spegnimento del compressore.

Un altro componente di fondamentale importanza, sebbene meno accessibile all'utente, era il relè termico. La sua funzione principale era di natura protettiva: monitorava costantemente la temperatura del motore-compressore. Posizionato strategicamente accanto al motore, spesso in combinazione con un relè di avviamento, interveniva qualora la temperatura superasse i valori di sicurezza (tipicamente intorno agli 80 gradi Celsius o più). In tal caso, una piastra bimetallica all'interno del relè si piegava, interrompendo il circuito elettrico e impedendo l'alimentazione al motore finché questo non si fosse raffreddato. Questo meccanismo proteggeva sia il compressore dal surriscaldamento, sia l'ambiente domestico da potenziali incendi.

Il motocompressore, cuore pulsante del sistema di refrigerazione, è dotato di due avvolgimenti: uno di lavoro e uno di avviamento. La tensione elettrica alimentava direttamente l'avvolgimento di lavoro, ma da sola non era sufficiente per avviare il motore. Era necessario un impulso aggiuntivo fornito dal relè di avviamento, che entrava in azione quando la tensione sull'avvolgimento di lavoro aumentava. Questo impulso attivava l'avvolgimento di avviamento, mettendo in rotazione il rotore e dando il via al ciclo di compressione del freon. Il motocompressore, quindi, comprimendo e pompando il freon attraverso il sistema di tubazioni, era responsabile del trasferimento del calore dalle celle frigorifere all'ambiente esterno, garantendo così il raffreddamento dei prodotti.

Il Ciclo di Funzionamento: Un Processo Continuo

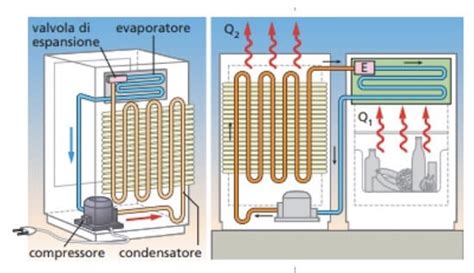

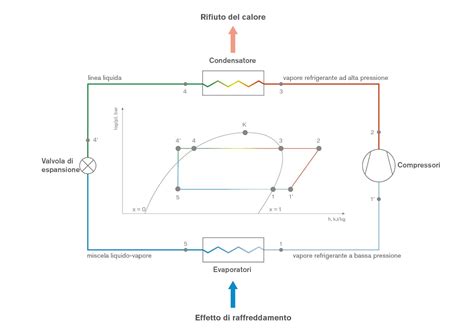

Il ciclo di funzionamento di un frigorifero, anche nei modelli più datati, può essere descritto in modo lineare:

1. Connessione alla rete elettrica: Quando la temperatura all'interno della camera è elevata, i contatti del termostato sono chiusi, consentendo l'avvio del motore-compressore.
2. Compressione del freon: Il freon all'interno del compressore viene compresso, provocandone un aumento di temperatura.

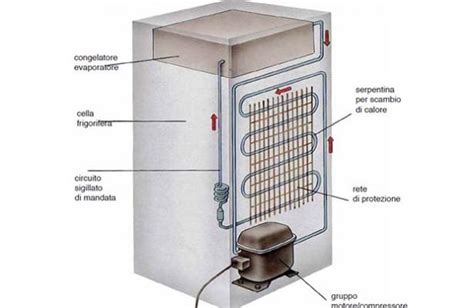

3. Condensazione: Il refrigerante caldo e ad alta pressione viene spinto nella serpentina del condensatore, solitamente situata dietro o alla base del frigorifero. Qui, cedendo calore all'aria circostante, si raffredda e torna allo stato liquido.
4. Espansione: Il freon liquido, dopo aver attraversato un filtro disidratatore, entra in un sottile tubo capillare. Entrando nell'evaporatore, la serpentina fredda all'interno del vano frigorifero, il refrigerante subisce una brusca espansione dovuta all'aumento del diametro dei tubi e al cambiamento di stato da liquido a gassoso. Il gas risultante, con una temperatura ben al di sotto dello zero (-15°C o inferiore), assorbe il calore dalle pareti interne del frigorifero.
5. Ritorno al compressore: Il freon, leggermente riscaldato dopo aver assorbito calore, ritorna al compressore, dando inizio a un nuovo ciclo.

Questo ciclo si ripete fino a quando la temperatura interna del frigorifero non raggiunge i valori impostati dall'utente. A quel punto, il termostato apre i contatti, interrompendo l'alimentazione al motore e fermando la circolazione del freon. La temperatura interna inizierà gradualmente ad aumentare a causa del calore proveniente dall'ambiente esterno, dai prodotti immessi, o dall'apertura della porta. Quando la temperatura supera la soglia impostata, il termostato chiude nuovamente i contatti, avviando un nuovo ciclo di raffreddamento.

È importante notare che lo schema descritto si applica ai frigoriferi a scomparto singolo, caratterizzati da un unico evaporatore, spesso coincidente con la parete interna del congelatore, che non è termicamente separato dal vano frigorifero principale. In questi modelli, il congelatore è solitamente integrato nella parte superiore dell'unità, e la sua temperatura non isolata può portare a un parziale scongelamento dei cibi nella parte anteriore.

Evoluzione del Design: Dai Modelli a Scomparto Singolo ai Frigoriferi Moderni

I frigoriferi moderni presentano una varietà di configurazioni progettate per ottimizzare la conservazione degli alimenti e offrire maggiore flessibilità all'utente.

Modelli a Due Camere e Sistemi di Refrigerazione Avanzati

La maggior parte dei frigoriferi a due camere utilizza un circuito freon comune. Dopo aver attraversato l'evaporatore del congelatore, il refrigerante viene indirizzato al vano frigorifero principale prima di raggiungere il compressore. La differenza di temperatura tra i due scomparti è ottenuta attraverso una variazione significativa nella lunghezza della serpentina dell'evaporatore: nel congelatore essa avvolge completamente quattro pareti, mentre nel vano a temperatura positiva copre solo una piccola porzione della parete di fondo. Il sistema di spegnimento del motore è gestito da un relè termico situato nella camera principale, e lo schema elettrico generale non differisce sostanzialmente da quello dei modelli a scomparto singolo.

Nei frigoriferi No Frost, questo sistema è spesso implementato utilizzando un evaporatore comune posto nella parete divisoria tra le due camere. La regolazione della temperatura viene affidata a turbine e a un sistema di condotti dell'aria. Le specifiche elettriche di questi modelli saranno discusse più avanti.

I frigoriferi a doppio compressore offrono un controllo indipendente della temperatura in ciascuna camera. In sostanza, si tratta di due unità separate e autonome racchiuse in un unico alloggiamento. Di conseguenza, il circuito elettrico è completamente duplicato: ogni compressore dispone di un proprio termostato e di un proprio relè di protezione all'avvio.

Il controllo indipendente della temperatura in ciascuna camera può essere realizzato anche con un singolo compressore, attraverso un sistema a doppio circuito freon. Questo può avvenire in due modalità principali:

• Vantaggio del congelamento: In questo caso, quando il termostato del frigorifero rileva il raggiungimento della temperatura impostata, chiude la valvola, deviando il flusso di freon in un circuito più piccolo che interessa solo il congelatore. Il compressore si arresta quando i contatti del termostato del congelatore si aprono.
• Circuiti completamente indipendenti: Questo sistema consente un controllo della temperatura più preciso e una maggiore efficienza energetica rispetto ai modelli a doppio compressore. Il freon può circolare attraverso uno qualsiasi dei circuiti, o attraverso entrambi contemporaneamente. Il processo è regolato da valvole elettroniche che si aprono e chiudono in base ai segnali provenienti dalla scheda elettronica di controllo.

La Zona Freschezza: Conservazione Ottimale degli Alimenti

La carne fresca, il pollame e il pesce, se conservati a lungo nello scomparto principale del frigorifero o congelati, tendono a perdere parte delle loro proprietà benefiche, del gusto e dell'aroma. Per ovviare a questo problema, molti frigoriferi moderni sono dotati di una zona a temperatura prossima allo zero, o addirittura di una camera separata. La temperatura in questa zona viene mantenuta con elevata precisione attraverso diverse soluzioni:

• Camera separata: Dotata di un proprio evaporatore, termistore e sistema di circolazione freon a due o tre circuiti. Questa soluzione, sebbene più costosa e ingombrante, offre un volume considerevole per la conservazione.
• Scomparto isolato nel vano No Frost: Equipaggiato con condotti dell'aria aggiuntivi, regolabili manualmente o elettronicamente dall'evaporatore, e un termometro. L'accuratezza della temperatura dipende dalla tempestività della regolazione manuale.
• Raffreddamento dall'evaporatore "piangente" della camera principale: In questo caso, la zona a zero viene raffreddata da un flusso d'aria supplementare proveniente dal vano congelatore.

La zona a zero può essere implementata in frigoriferi con diversi circuiti elettrici, richiedendo l'integrazione di un termostato o termistore aggiuntivo, o l'ampliamento delle funzionalità della scheda elettronica di controllo.

Sistema No Frost e Autosbrinamento: Addio Brina e Sbrinamento Manuale

I frigoriferi dotati del sistema di sbrinamento a goccia (o "piangente") presentano un evaporatore che, durante le pause del compressore, si scioglie naturalmente grazie alla temperatura positiva del vano. L'acqua di sbrinamento viene raccolta in apposite grondaie e convogliata tramite un tubo in un contenitore posizionato sopra o vicino al motore, dove evapora grazie al calore generato durante il suo funzionamento. Tuttavia, nei congelatori con questo sistema, la brina si accumula sia sulle pareti che sui cibi, rendendo necessario uno sbrinamento manuale periodico.

I frigoriferi No Frost, invece, eliminano completamente la necessità di sbrinamento manuale. Nelle loro camere, anche nel congelatore, non si forma brina. La caratteristica distintiva di questi modelli è la presenza di un ventilatore che distribuisce uniformemente l'aria fredda dall'evaporatore tra le diverse camere. Lo schema elettrico di un frigorifero No Frost include i componenti standard (relè di protezione all'avvio, relè termico), ma aggiunge la ventola e gli elementi riscaldanti per lo sbrinamento automatico.

L'evaporatore nei frigoriferi No Frost non assomiglia a una solida piastra metallica, ma piuttosto a un radiatore o alla serpentina del condensatore dei vecchi frigoriferi. Il suo funzionamento all'interno del ciclo No Frost è il seguente:

1. Avvio del ventilatore: Il ventilatore si avvia contemporaneamente al compressore, distribuendo l'aria fredda.
2. Interruzione della ventilazione: Quando il relè termico spegne il compressore, viene interrotta anche l'alimentazione alla ventola.
3. Sbrinamento automatico: Periodicamente (ogni 8-16 ore), un relè termico attiva un elemento riscaldante (un tappetino o un filo elettrico) che scalda la serpentina dell'evaporatore, sciogliendo la brina accumulata. L'aria calda non entra nelle camere poiché l'evaporatore è nascosto e la ventola è spenta.
4. Spegnimento del riscaldamento: Al termine dello sbrinamento, un interruttore termostatico spegne l'elemento riscaldante.

L'acqua di sbrinamento segue un percorso simile a quello del sistema a goccia, fluendo attraverso canali in un contenitore vicino al motore. L'evaporatore e il ventilatore possono essere integrati nella parete divisoria tra le camere, e la regolazione della temperatura avviene tramite un numero variabile di condotti dell'aria e serrande mobili.

Un esempio di soluzione innovativa è il sistema Frost Free di Electrolux, dove il congelatore opera secondo il principio No Frost, mentre il vano a temperatura positiva utilizza un classico evaporatore "piangente".

Il principale svantaggio dei frigoriferi No Frost è la tendenza a disidratare gli alimenti a causa della costante circolazione dell'aria. È quindi fondamentale conservare i cibi in contenitori ermetici o avvolti in pellicola.

L'Ascesa dell'Elettronica: Termistori e Schede di Controllo

I termostati meccanici con manopola e soffietto interno stanno progressivamente lasciando il posto a schede elettroniche. Queste ultime sono in grado di gestire una gamma sempre più ampia di modalità operative e funzionalità aggiuntive. La funzione di rilevamento della temperatura, precedentemente affidata al soffietto, è ora svolta da sensori - termistori. Questi sensori, notevolmente più accurati e compatti, sono spesso installati non solo in ogni vano del frigorifero, ma anche sull'alloggiamento dell'evaporatore, nel produttore di ghiaccio e all'esterno dell'unità.

Molti frigoriferi moderni integrano un attuatore elettrico per la serranda dell'aria, rendendo il sistema No Frost estremamente efficiente, pratico e preciso nell'impostazione della temperatura.

L'elettronica di controllo di numerosi frigoriferi è realizzata su due schede: una scheda utente, utilizzata per inserire le impostazioni e visualizzare lo stato operativo, e una scheda di sistema, che, attraverso un microprocessore, gestisce tutti i dispositivi del frigorifero per implementare specifici programmi.

Un modulo elettronico separato permette l'utilizzo di motori inverter nei frigoriferi. A differenza dei motori convenzionali che alternano cicli di funzionamento a massima potenza e periodi di inattività, i motori inverter modulano il numero di giri al minuto in base alla potenza richiesta. Questo si traduce in una temperatura interna più costante, una riduzione del consumo elettrico e un aumento della durata operativa del compressore.

L'adozione di schede elettroniche ha ampliato in modo esponenziale le funzionalità dei frigoriferi moderni, che possono ora includere:

• Pannelli di controllo con o senza display, per la selezione e l'impostazione delle modalità operative.
• Molteplici sensori di temperatura NTC.
• Ventole (FAN).
• Motori elettrici aggiuntivi (M) per funzioni come la produzione di ghiaccio tritato.
• Elementi riscaldanti (HEATER) per sistemi di sbrinamento, home bar, ecc.
• Elettrovalvole (VALVE) per il controllo del flusso di refrigerante o altre funzioni.
• Interruttori (I/O) per monitorare la chiusura della porta e attivare dispositivi aggiuntivi.
• Adattatori Wi-Fi per funzionalità di controllo remoto.

Anche i circuiti elettrici di questi dispositivi complessi sono riparabili. Spesso, la causa di un malfunzionamento, anche nel sistema più sofisticato, risiede in un sensore di temperatura difettoso o in un piccolo componente simile. Frigoriferi side-by-side con comandi touch screen, fabbricatori di ghiaccio, zone a temperatura variabile e numerose opzioni di personalizzazione sono gestiti da una scheda elettronica ampia e complessa.

Nel caso in cui un frigorifero presenti un malfunzionamento o si rifiuti di accendersi, è molto probabile che il problema risieda nella scheda elettronica o nel compressore. In queste circostanze, è sempre consigliabile affidare la riparazione a uno specialista qualificato.
