Revisione del Motore Majesty 250: Diagnosi e Soluzioni per Perdite di Liquido di Raffreddamento
Il restauro di un motore, specialmente quando si tratta di un mezzo ricevuto in regalo come un Majesty 250 "leggermente" fuso, può trasformarsi in un'esperienza gratificante. L'entusiasmo iniziale di ridare vita a un veicolo smontando, rifacendo cilindro e testa, e sostituendo componenti chiave come pistone e spinotto, è palpabile. Tuttavia, anche le riparazioni più meticolose possono presentare imprevisti, come nel caso di una perdita di liquido di raffreddamento che si manifesta dopo i primi chilometri. Questo articolo esplora le potenziali cause di tale problema, le metodologie diagnostiche e le soluzioni pratiche per riportare il motore Majesty 250 alla sua piena efficienza.
La Complicazione Iniziale: Perdita di Liquido di Raffreddamento
Dopo aver completato una serie di interventi, tra cui la revisione del cilindro e della testa, la sostituzione del pistone e dello spinotto, è emerso un inconveniente non trascurabile: il motore ha iniziato a surriscaldarsi, manifestando una perdita di liquido di raffreddamento. La causa iniziale identificata è stata una guarnizione della valvola termostatica secca, che ha portato a una perdita di liquido. Sebbene questo problema sia stato risolto con la sostituzione del termostato, il consumo di liquido di raffreddamento è persistito, richiedendo rabbocchi continui. Ulteriori sintomi includono un minimo irregolare e più basso, e la presenza di liquido nello sfiato del filtro dell'aria. Questi segnali indicano un problema più profondo che necessita di un'analisi approfondita.
Possibili Cause del Consumo Anomalo di Liquido
La persistenza del consumo di liquido di raffreddamento, anche dopo la sostituzione del termostato, suggerisce che il problema non fosse circoscritto alla guarnizione della termostatica stessa, ma che vi siano altre cause sottostanti. Diverse problematiche possono portare a questa situazione:
1. Guarnizione della Testa Bruciata o Danneggiata
Questa è una delle cause più comuni e probabili, come suggerito da diversi meccanici. Una guarnizione della testa compromessa può permettere al liquido di raffreddamento di infiltrarsi nei cilindri o di fuoriuscire all'esterno.
- Infiltrazione nei Cilindri: Se il liquido di raffreddamento passa nella camera di combustione, viene bruciato insieme alla miscela aria-carburante. Questo spiegherebbe la presenza di vapore acqueo (che appare come fumo bianco) dallo scarico, e in casi più gravi, la difficoltà di avviamento o un funzionamento irregolare del motore. La presenza di liquido nello sfiato del filtro dell'aria potrebbe indicare che una piccola quantità di miscela, o persino liquido, stia tornando indietro attraverso il sistema di aspirazione.
- Perdita Esterna: Una guarnizione danneggiata può causare perdite visibili all'esterno del motore, spesso in prossimità della giunzione tra testa e cilindro.
2. Crepe nella Testa o nel Cilindro
Un danno più grave rispetto a una semplice guarnizione bruciata può essere la presenza di crepe nella testa del cilindro o nel corpo del cilindro stesso. Queste crepe, spesso causate da surriscaldamenti estremi o difetti di fabbricazione, possono creare percorsi per la fuoriuscita del liquido di raffreddamento direttamente nella camera di combustione, nei condotti di aspirazione o scarico, o all'esterno.
- Verifica delle Crepe: L'identificazione di crepe richiede spesso un'ispezione visiva molto attenta, talvolta facilitata da un'accurata pulizia delle superfici. In casi più difficili, può essere necessario ricorrere a test specifici come il "test di pressione del circuito di raffreddamento" o il "test con liquidi penetranti" per evidenziare eventuali fessure.

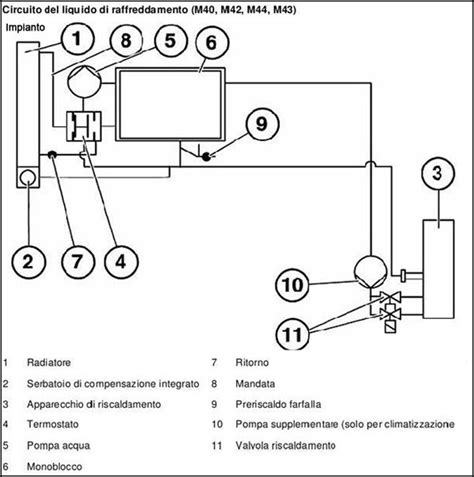

3. Problemi al Sistema di Raffreddamento
Sebbene il termostato sia stato sostituito, è importante escludere altri potenziali problemi nel circuito di raffreddamento:
- Pompa dell'Acqua Difettosa: Una pompa dell'acqua che non funziona correttamente potrebbe non garantire una circolazione adeguata del liquido, portando a surriscaldamenti e potenziali danni alla guarnizione della testa.
- Radiatore Ostruito o Danneggiato: Un radiatore ostruito da detriti o calcare, o con alette piegate, riduce l'efficienza di dissipazione del calore, causando un aumento della temperatura del motore.
- Manicotti e Tubazioni: Verificare l'integrità di tutti i manicotti e le tubazioni del sistema di raffreddamento è fondamentale. Una piccola crepa o una connessione allentata possono causare perdite non immediatamente evidenti.
Diagnosi Approfondita: Come Verificare la Guarnizione della Testa e le Crepe
Per confermare se la guarnizione della testa è bruciata o se vi sono crepe nel cilindro o nella testa, si possono eseguire diversi controlli:
1. Test di Compressione
Questo test, già menzionato come effettuato da uno dei meccanici, misura la capacità dei cilindri di mantenere la pressione. Valori di compressione bassi e simili tra tutti i cilindri, come descritto, possono indicare un problema generale di tenuta, che potrebbe essere la guarnizione della testa o un cilindro ovalizzato. Tuttavia, se la compressione è bassa ma uniforme, e la guarnizione della testa è stata valutata come buona, la causa potrebbe essere altrove, come suggerito dal meccanico che ha ipotizzato una precedente richiusura non ottimale o un cilindro ovalizzato.
2. Test del Liquido nel Filtro dell'Aria
La presenza di liquido nello sfiato del filtro dell'aria è un sintomo anomalo che merita attenzione. Potrebbe indicare che una piccola quantità di liquido di raffreddamento stia tornando indietro nel sistema di aspirazione, forse a causa di una pressione eccessiva nel circuito di raffreddamento che forza il liquido attraverso qualche passaggio non previsto, o un problema di tenuta nel condotto di aspirazione che permette al liquido di migrare.

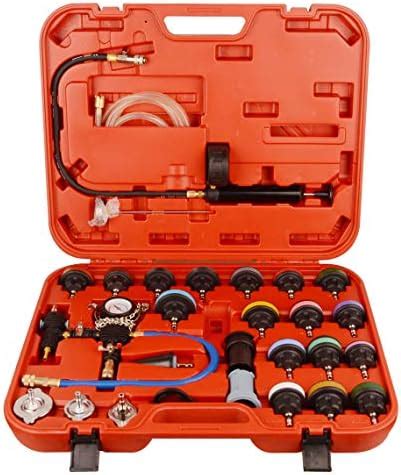

3. Test di Pressione del Circuito di Raffreddamento
Questo è uno dei metodi più efficaci per identificare perdite nel circuito di raffreddamento. Si utilizza uno strumento apposito che pressurizza il sistema. Se la pressione diminuisce e non si osservano perdite esterne visibili, è molto probabile che il liquido stia infiltrandosi all'interno dei cilindri.
4. Test dei Gas di Scarico (CO2 Test)
Un altro metodo diagnostico utile è il test per la presenza di CO2 nel liquido di raffreddamento. Esistono kit appositi che, mettendo a contatto il liquido di raffreddamento con un reagente chimico, rilevano la presenza di anidride carbonica. Se il reagente cambia colore, significa che gas di scarico (e quindi CO2) stanno entrando nel circuito di raffreddamento, confermando una guarnizione della testa bruciata o una crepa che collega la camera di combustione al circuito.
5. Ispezione Visiva Approfondita
Dopo aver smontato nuovamente la testa, un'ispezione visiva meticolosa è cruciale.
- Guarnizione della Testa: Cercare segni di bruciatura, erosione o lacerazioni tra i passaggi del liquido di raffreddamento e i cilindri o i condotti di aspirazione/scarico.
- Superfici di Tenuta: Controllare che le superfici di accoppiamento sulla testa e sul cilindro siano perfettamente piane e prive di danni. Eventuali imperfezioni possono impedire una corretta sigillatura anche con una guarnizione nuova.
- Cilindro e Testa: Esaminare attentamente le pareti interne dei cilindri e le sedi delle valvole nella testa alla ricerca di segni di crepe, anche molto sottili. Per la testa, concentrarsi sulle aree attorno alle sedi delle valvole e ai passaggi del liquido di raffreddamento.
L'Uso della Pasta Sigillante Rossa (Motorsil Arexons) sulla Guarnizione di Testa
L'utilizzo di paste sigillanti come il Motorsil Arexons sulla guarnizione di testa è generalmente sconsigliato, soprattutto per applicazioni ad alta temperatura e pressione come quelle del motore.
- Scopo delle Paste Sigillanti: Queste paste sono progettate per sigillare piccole imperfezioni superficiali su parti metalliche o per creare guarnizioni "in situ" in applicazioni a bassa pressione e temperatura.
- Guarnizione di Testa: La guarnizione di testa è un componente di precisione progettato per resistere a temperature e pressioni elevate, garantendo una sigillatura perfetta tra testa, cilindro e blocco motore. La sua corretta funzione si basa sulla sua struttura multistrato e sulla sua capacità di deformarsi leggermente per adattarsi alle superfici.
- Rischi dell'Uso di Paste: Applicare una pasta sigillante sulla guarnizione di testa può interferire con il suo corretto assestamento e la sua capacità di sigillare. La pasta potrebbe sciogliersi o degradarsi sotto le alte temperature e pressioni, compromettendo la tenuta anziché migliorarla. Potrebbe anche ostruire i piccoli passaggi del liquido di raffreddamento o dell'olio.
In sintesi, per una guarnizione di testa, è sempre preferibile utilizzare una guarnizione nuova e di alta qualità, assicurandosi che le superfici di montaggio siano perfettamente pulite e piane. L'uso di paste sigillanti in questa applicazione è un rischio che potrebbe portare a ulteriori danni o a una sigillatura inefficace.
Come cambiare la GUARNIZIONE della TESTATA dello SCOOTER(2°PARTE)-Gasket cylinder head (2nd PART)
Componentistica Aftermarket e Ricambi Originali
La scelta tra ricambi originali e componenti aftermarket per la revisione di un motore è un dilemma comune.
- Ricambi Originali: Utilizzare componenti originali garantisce la massima compatibilità e affidabilità, poiché sono stati progettati e testati specificamente per quel modello di motore. Questo è particolarmente vero per elementi critici come pistoni, fasce elastiche, valvole e guarnizioni.
- Componenti Aftermarket: Il mercato offre una vasta gamma di componenti aftermarket, spesso a prezzi più competitivi. Tuttavia, la qualità può variare notevolmente tra i produttori. Alcuni marchi aftermarket sono rinomati per la loro eccellente qualità e prestazioni (ad esempio, per pistoni e fasce), mentre altri potrebbero essere di qualità inferiore e portare a problemi di affidabilità o prestazioni ridotte. Il consiglio di utilizzare ricambi originali se si vuole "rifare il motore originale" è valido, così come l'avvertimento di evitare marchi specifici (come ILMOT, citato come esempio) se non si è certi della loro qualità.
- Centralina e Rimappatura: L'uso di componenti aftermarket significativamente diversi dagli originali (ad esempio, alberi a camme con profili diversi, pistoni con rapporti di compressione modificati) potrebbe richiedere una rimappatura della centralina per ottimizzare le prestazioni e garantire un funzionamento corretto. Questo è un aspetto da considerare attentamente, poiché una centralina non adeguata può causare problemi di funzionamento e danneggiare il motore.
Considerazioni sulla Richiusura del Motore
L'osservazione del meccanico riguardo a una possibile precedente richiusura non ottimale del motore è un punto cruciale. Anche con componenti di buona qualità, un assemblaggio non corretto può compromettere la durata e l'affidabilità del motore.
- Coppie di Serraggio: Il rispetto scrupoloso delle coppie di serraggio specificate dal produttore per ogni bullone e vite è fondamentale. Un serraggio insufficiente può causare perdite o movimenti indesiderati dei componenti, mentre un serraggio eccessivo può danneggiare le filettature o deformare le parti.
- Sequenza di Serraggio: La sequenza con cui vengono serrati i bulloni (specialmente quelli della testa) è altrettanto importante per garantire una pressione uniforme e una corretta sigillatura.
- Pulizia: Ogni componente deve essere meticolosamente pulito prima del rimontaggio per evitare contaminazioni che potrebbero danneggiare le superfici di accoppiamento o i cuscinetti.
- Lubrificazione: L'uso corretto di lubrificanti durante l'assemblaggio è essenziale per proteggere le parti in movimento durante la fase di rodaggio e il funzionamento iniziale.
L'Ovalizzazione del Cilindro
L'ipotesi di un cilindro ovalizzato è una possibilità concreta, specialmente se il motore ha percorso un chilometraggio elevato o ha subito surriscaldamenti prolungati in passato.
- Causa dell'Ovalizzazione: Il calore e l'attrito possono causare l'espansione differenziale dei materiali, portando a una deformazione della sezione circolare del cilindro. L'ovalizzazione può anche essere il risultato di un'usura irregolare.
- Conseguenze: Un cilindro ovalizzato compromette la tenuta tra le fasce elastiche e la parete del cilindro, portando a una perdita di compressione, un aumento del consumo di olio (che può finire nella camera di combustione e causare fumo) e potenzialmente anche a perdite di liquido di raffreddamento se la deformazione è grave e interessa le aree di passaggio del liquido.
- Diagnosi: L'ovalizzazione di un cilindro viene solitamente diagnosticata con un alesametro o un comparatore, strumenti che misurano il diametro del cilindro in diversi punti e assi.
Conclusione Provvisoria
La situazione descritta richiede un approccio metodico e una diagnosi accurata. La persistenza del consumo di liquido di raffreddamento dopo la sostituzione del termostato, unita a un minimo irregolare e alla presenza di liquido nello sfiato del filtro dell'aria, punta con forte probabilità a un problema di tenuta a livello della guarnizione della testa o, in casi più seri, a crepe nella testa o nel cilindro. L'ispezione visiva post-smontaggio, unita a test specifici come quello di pressione del circuito di raffreddamento o il test dei gas di scarico, sarà fondamentale per identificare la causa esatta. L'utilizzo di paste sigillanti sulla guarnizione di testa è da evitare, privilegiando sempre componenti di qualità e un assemblaggio scrupoloso, rispettando le specifiche del produttore. La scelta tra ricambi originali e aftermarket deve basarsi sulla qualità e sull'affidabilità dei prodotti selezionati.
