Il Punto di Fase dello Statore nella Vespa 200 Rally: Guida Completa alla Regolazione e al Funzionamento
La corretta messa a punto dello statore è un aspetto cruciale per le prestazioni e l'affidabilità della Vespa 200 Rally. Uno statore mal regolato può portare a problemi di accensione, un funzionamento irregolare del motore e un'illuminazione inefficace. Questo articolo si propone di esplorare in dettaglio la struttura dello statore, il suo funzionamento e le metodologie corrette per la sua regolazione, sfatando al contempo alcune comuni misconcezioni.
Struttura dello Statore: Tre Bobine per Funzioni Diverse
Lo statore della Vespa 200 Rally è un componente fondamentale dell'impianto elettrico, caratterizzato dalla presenza di tre bobine distinte, ciascuna con una funzione specifica.
- Bobina di Accensione: Questa è la bobina primaria responsabile della generazione della scintilla necessaria all'accensione della miscela aria-carburante nella camera di combustione. La sua corretta temporizzazione è essenziale per un funzionamento ottimale del motore.
- Bobina per Luci (Bobina n.1): Questa bobina è dedicata all'alimentazione di alcuni circuiti luminosi e del clacson. Fornisce una tensione di circa 6V quando il motore è in funzione.
- Bobina per Luci (Bobina n.2): Questa seconda bobina è deputata all'alimentazione delle luci di posizione e della luce di stop.
Comprendere la funzione di ciascuna bobina è il primo passo per affrontare la regolazione dello statore con cognizione di causa.

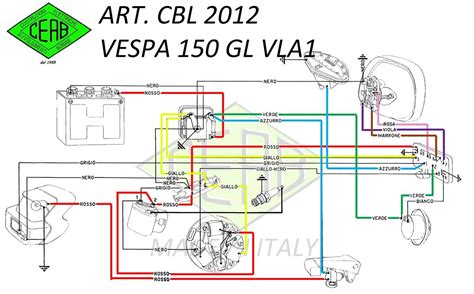

Funzionamento Dettagliato delle Bobine e dei Circuiti Collegati
Analizziamo ora più da vicino come queste bobine interagiscono con gli altri componenti dell'impianto elettrico.
La Bobina n.1: Clacson e Luci Abbaglianti/Anabbaglianti
La bobina numero 1 riveste un doppio ruolo, gestendo sia il clacson che il sistema di illuminazione principale (abbaglianti e anabbaglianti).
Circuito del Clacson:La bobina n.1 fornisce l'alimentazione al clacson tramite un filo verde. Un lato di questa bobina è collegato a massa, mentre l'altro lato eroga i 6V a motore acceso. Il filo verde si dirige verso il punto 8 del devioluci. Da qui, riparte con un filo bianco che raggiunge il punto 4 del devioluci. In condizioni di riposo, il pulsante del clacson cortocircuita i punti 8 e 4 del devioluci.
Esaminiamo le diverse posizioni del comando del clacson e del devioluci:
- Posizione 0 (Motore Spento o in fase di avviamento): In questa configurazione, i punti 1, 3 e 4 sono cortocircuitati, il che significa che i fili bianco e giallo sono messi a massa. Il cortocircuito tra il filo verde, il bianco e il nero porta a mettere a massa l'uscita della bobina, cortocircuitando entrambi i lati del clacson. Premendo il pulsante del clacson, si interrompe il contatto tra i punti 4 e 8. A questo punto, il clacson riceve alimentazione dal filo verde, mentre il filo bianco al punto 4 è messo a massa.
- Posizione 1: In questa posizione, i punti 1 e 4 sono cortocircuitati, ovvero il filo bianco è messo a massa.
- Posizione 2: Nessun filo è cortocircuitato a massa. La tensione ai capi dei fili bianco e verde è la stessa, e il clacson non suona.
Circuito Luci Abbaglianti/Anabbaglianti:La stessa bobina n.1, attraverso il filo verde, gestisce anche le luci abbaglianti e anabbaglianti. Questo filo verde, che può essere in corto con il filo bianco all'interno del clacson o tramite il pulsante del clacson sul devioluci, arriva al punto 4 del devioluci. Le posizioni del devioluci influenzano l'illuminazione come segue:
- Posizione 0: I punti 1, 3 e 4 sono cortocircuitati, mettendo a massa i fili bianco e giallo.
- Posizione 1: I punti 1 e 4 sono cortocircuitati, mettendo a massa solo il filo bianco.
- Posizione 2: Nessun filo è cortocircuitato a massa. In questo caso, ai capi dei fili bianco e verde si misurano i 6V erogati dalla bobina.
La Bobina n.2: Luci di Posizione e Luce di Stop
La bobina numero 2 è dedicata all'alimentazione delle luci di posizione e della luce di stop.
Circuito Luci di Posizione:Il filo giallo proveniente dalla bobina n.2 è collegato sia alla luce di posizione posteriore che al punto 3 del devioluci. Da qui, il circuito si dirama per alimentare la luce di posizione sul faro anteriore, le lampadine del contachilometri e la spia verde.
Il filo azzurro, anch'esso collegato alla bobina n.2, è normalmente posto a massa dall'interruttore comandato dal pedale del freno. Questo meccanismo garantisce che la luce di stop si accenda solo quando il freno viene azionato.
Le posizioni del devioluci influenzano il circuito delle luci di posizione nel modo seguente:
- Posizione 0: I punti 1, 3 e 4 sono cortocircuitati, mettendo a massa i fili bianco e giallo.
- Posizione 1: I punti 1 e 4 sono cortocircuitati, mettendo a massa solo il filo bianco.
- Posizione 2: Nessun filo è cortocircuitato a massa.
La Sfida della Regolazione del Punto di Fase: Precisione e Metodologia
La regolazione del punto di fase, ovvero l'anticipo dell'accensione, è una delle operazioni più delicate e cruciali per il corretto funzionamento del motore della Vespa 200 Rally. Un anticipo errato può compromettere seriamente le prestazioni, causare surriscaldamento o, nel peggiore dei casi, danneggiare il motore.
Errori Comuni e Come Evitarli
È facile commettere errori durante la regolazione del punto di fase, soprattutto se non si dispone dell'attrezzatura adeguata o se si seguono indicazioni imprecise. Un utente ha riportato di aver riscontrato problemi seguendo tutorial online che suggerivano di posizionare lo statore con l'asola marcata in rosso, definendo tale impostazione "sballatissima". Questo sottolinea l'importanza di affidarsi a metodi corretti e verificati.
Un altro errore comune è basarsi esclusivamente sull'avviamento del motore come unico riferimento. Sebbene l'avviamento sia un buon indicatore che si è vicini alla giusta regolazione, non è sufficiente per garantire un funzionamento ottimale. Come giustamente osservato, "se il motore si accende è un punto da cui partire, poi con i classici 24° fatti come riferimento ruotando trovi il punto in cui gira meglio".
Attrezzatura Necessaria per una Regolazione Precisa
Per effettuare una regolazione accurata del punto di fase, è indispensabile disporre di strumenti specifici:
- Blocca Pistone o Comparatore: Questi strumenti si avvitano nel foro della candela e permettono di determinare con precisione il Punto Morto Superiore (PMS) del pistone e di misurare gli spostamenti angolari.

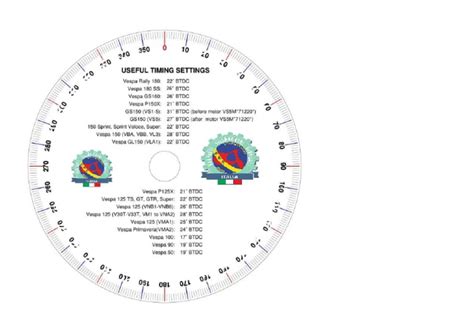

- Disco Graduato: Un disco graduato, da fissare all'albero motore o al volano, consente di leggere con precisione l'angolo di rotazione del motore. È possibile acquistare dischi graduati specifici o realizzarne uno fai-da-te stampando un goniometro da internet e fissandolo all'albero motore tramite un dado lungo, rondelle e una vite. Il riferimento può essere realizzato con del fil di ferro.
- Pistola Stroboscopica: Questo strumento è fondamentale per verificare l'anticipo effettivo dell'accensione. La pistola stroboscopica emette un lampo di luce che, sincronizzato con la scintilla della candela, permette di leggere la posizione del segno di riferimento sull'albero motore rispetto a un riferimento fisso sul carter, indicando l'anticipo in gradi. Esistono modelli economici che sono adeguati per questo scopo.
Come fare l’anticipo della nostra accensione
Metodologia di Regolazione Passo-Passo
Una volta disposta dell'attrezzatura necessaria, la procedura di regolazione del punto di fase può essere eseguita seguendo questi passaggi:
- Individuare il PMS: Utilizzando il blocca pistone o il comparatore, portare il pistone al Punto Morto Superiore (PMS).
- Fissare il Disco Graduato: Fissare il disco graduato all'albero motore o al volano. Assicurarsi che il disco giri solidalmente con l'albero.
- Impostare il Riferimento sul Carter: Creare un riferimento fisso sul carter motore, ad esempio un segno con un pennarello indelebile o un piccolo pezzo di fil di ferro fissato saldamente. Questo riferimento sarà il punto zero.
- Determinare l'Anticipo Desiderato: L'anticipo di accensione consigliato per la Vespa 200 Rally è generalmente di 24° prima del PMS. Tuttavia, è possibile sperimentare con valori leggermente diversi (ad esempio, 20°) per ottimizzare le prestazioni in base alle specifiche del motore e all'uso.
- Ruotare il Volano (o l'Albero Motore): Con il disco graduato in posizione, ruotare il volano (o l'albero motore) in senso orario fino a portare il riferimento del disco graduato sull'angolo corrispondente all'anticipo desiderato (ad esempio, 24° prima del PMS).
- Regolare la Posizione dello Statore: Allentare le viti che fissano lo statore al carter. Ruotare delicatamente lo statore fino a quando il riferimento sul disco graduato (corrispondente all'anticipo desiderato) si allinea perfettamente con il riferimento fisso sul carter.
- Serrare lo Statore: Mantenendo lo statore nella posizione corretta, serrare saldamente le viti di fissaggio.
- Verifica con Pistola Stroboscopica: Avviare il motore. Puntare la pistola stroboscopica sul segno di riferimento sul carter e sul segno corrispondente sull'albero motore (ora visibile grazie al lampeggio della pistola). Verificare che il segno sull'albero motore cada esattamente in corrispondenza del riferimento sul carter quando la pistola è attiva. Questo conferma che l'anticipo è stato impostato correttamente.
- Test su Strada: Dopo la verifica strumentale, è fondamentale effettuare un test su strada. Un indicatore empirico del corretto anticipo è la temperatura della testa del cilindro. Dopo un giro allegro, si dovrebbe essere in grado di tenere la mano sulla cuffia del motore per almeno 5 secondi. Se la mano scotta immediatamente, l'anticipo potrebbe essere eccessivo o il motore troppo magro; se invece il motore fatica a salire di giri o sembra "affogare", l'anticipo potrebbe essere insufficiente.
Seguendo questi passaggi con attenzione e utilizzando l'attrezzatura corretta, è possibile ottenere una regolazione precisa del punto di fase dello statore, garantendo prestazioni ottimali e una maggiore longevità del motore della Vespa 200 Rally. La pazienza e la meticolosità sono le chiavi del successo in questa operazione.
