La Frizione Idraulica KTM: Un'Analisi Approfondita delle Sue Caratteristiche e Funzionamento
La frizione idraulica rappresenta un'evoluzione significativa rispetto ai tradizionali sistemi a cavo, offrendo prestazioni migliorate, una sensazione più consistente e una manutenzione semplificata. Nata dall'esigenza di ottimizzare la forza e la coppia trasmesse, questa tecnologia ha trovato un'applicazione diffusa nelle motociclette, in particolare nei modelli KTM, diventando un elemento distintivo per le sue intrinseche qualità.
Cos'è la Frizione Idraulica?

A prima vista, la frizione idraulica condivide molti componenti con una frizione a cavo standard: gli stessi dischi, le stesse fibre e lo stesso cestello. La differenza fondamentale risiede nel meccanismo che disinnesta questi dischi. Invece di un cavo che tira fisicamente una leva, nelle frizioni idrauliche la trazione della leva della frizione comprime un fluido. Questo fluido, spinto attraverso un tubo flessibile, agisce su un sistema che separa i dischi della frizione. L'essenza della differenza è quindi il mezzo di trasmissione della forza: dal collegamento meccanico diretto di un cavo, si passa alla trasmissione di pressione tramite un fluido incompressibile.
Il Meccanismo di Funzionamento: Come Avviene la Disinnesto?

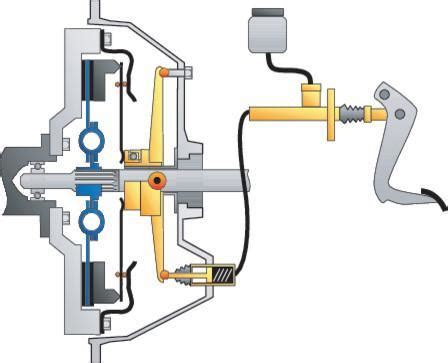

Il funzionamento della frizione idraulica è un processo ingegnoso basato sui principi dell'idraulica. La leva della frizione è direttamente collegata a un serbatoio del cilindro principale, riempito con un fluido specifico. Quando il pilota aziona la leva, il fluido al suo interno viene compresso, generando un aumento di pressione. Questa pressione viene poi trasmessa attraverso un tubo flessibile, che funge da condotto, fino all'unità della frizione vera e propria. Qui, il fluido pressurizzato spinge contro un pistone all'interno dell'unità frizione. Il movimento di questo pistone, a sua volta, aziona un'asta. Quest'asta, estendendosi dal lato sinistro del motore (dove si trova la leva del cambio) fino al lato destro, dove è posizionato il cestello della frizione, esercita la forza necessaria per separare i dischi della frizione. In sintesi, la leva della frizione agisce come un "pompa" primaria, il tubo flessibile come la "linea" di trasmissione e l'unità frizione come la "pompa" secondaria che esegue l'azione di disinnesto.
La FRIZIONE a comando IDRAULICO
Lo Scopo e i Vantaggi Introdotti da KTM
KTM ha adottato le frizioni idrauliche inizialmente per migliorare la facilità di azionamento. Una trazione più leggera sulla leva della frizione ha permesso ai tecnici KTM di impiegare molle della frizione più rigide. L'utilizzo di molle più robuste comporta un aumento della forza complessiva della frizione, traducendosi in una maggiore capacità di trasmettere coppia motrice senza slittamenti indesiderati. Oltre a questo vantaggio prestazionale, le frizioni idrauliche offrono una sensazione di azionamento più consistente e prevedibile rispetto ai sistemi a cavo, che possono variare a seconda della tensione del cavo e delle condizioni ambientali. Questa coerenza semplifica anche il processo di fabbricazione per KTM, riducendo la variabilità e migliorando l'affidabilità del componente.
L'Autoregolazione: Un Vantaggio Chiave
Uno dei benefici più significativi delle frizioni idrauliche è la loro capacità di autoregolarsi. Durante il funzionamento, le frizioni tendono a riscaldarsi. Questo aumento di temperatura provoca l'espansione delle piastre in fibra, che a sua volta riduce la distanza tra le piastre stesse e può alterare il punto di innesto o rilascio della frizione. Le frizioni a cavo richiedono regolazioni periodiche per compensare queste variazioni dovute al calore e all'usura delle componenti. Le frizioni idrauliche, invece, grazie alla natura del fluido idraulico, compensano automaticamente queste variazioni. Il fluido è costantemente in grado di autoregolarsi per mantenere una distanza operativa ottimale tra le piastre, adattandosi sia al calore generato durante l'uso intenso sia all'usura progressiva dei materiali d'attrito. Questo elimina la necessità di frequenti aggiustamenti manuali, garantendo prestazioni costanti nel tempo.
Una Breve Storia dell'Introduzione
KTM ha iniziato a sperimentare le frizioni idrauliche sui suoi modelli da cross nel 1998. Il successo e i vantaggi riscontrati hanno portato a una rapida adozione: già nel 2000, tutte le motociclette da cross di cilindrata standard prodotte da KTM erano equipaggiate con questo sistema. L'evoluzione ha continuato anche con l'acquisizione di Husqvarna da parte di KTM. Dal 2014, Husqvarna ha iniziato a utilizzare frizioni idrauliche Magura, per poi passare successivamente a sistemi Brembo, mantenendo comunque l'eredità della tecnologia idraulica.
Come Rendere Idraulica una Frizione: L'Opzione Aftermarket

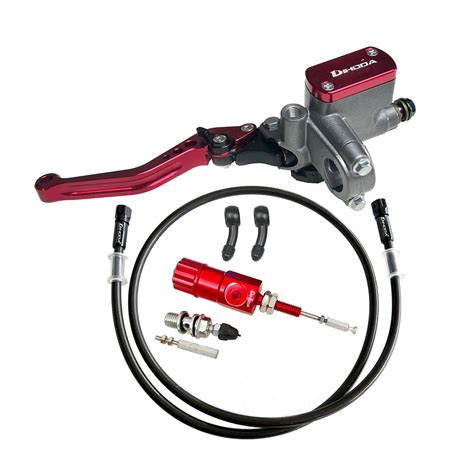

Per i possessori di motociclette che non sono state originariamente dotate di una frizione idraulica, esiste la possibilità di un aggiornamento tramite kit aftermarket. Un esempio notevole è il kit Hymec di Magura. Il nome "Hymec" deriva da "Hydraulic Mechanic", evidenziando la sua natura di soluzione idraulica per chi proviene da un sistema meccanico. Se una moto non è equipaggiata di serie con una frizione idraulica OEM (Original Equipment Manufacturer), è probabile che non disponga delle unità "master slave" integrate nei carter del motore necessarie per attivare l'asta di spinta. Il sistema Magura Hymec risolve questo problema integrando un cilindro secondario idraulico esterno che si fissa ai carter del motore. Questo cilindro secondario aziona il braccio di attuazione precedentemente mosso dal cavo della frizione, convertendo efficacemente il sistema.
Potenziali Problemi e Manutenzione
Nonostante i numerosi vantaggi, anche le frizioni idrauliche possono presentare problematiche. Un esempio documentato riguarda le unità master-slave Magura utilizzate su alcuni modelli Husqvarna FC450 prima del 2019, che hanno riscontrato guasti alle guarnizioni. In questi casi, la guarnizione sullo stantuffo azionato idraulicamente poteva usurarsi, permettendo la fuoriuscita del fluido. Questa perdita di fluido comportava una conseguente perdita di pressione all'interno dell'unità secondaria, con il rischio che la frizione si disinnestasse completamente senza alcun preavviso.
Un altro segnale di potenziale problema si manifesta quando la moto tende ad avanzare anche con la leva della frizione completamente tirata. Questo sintomo indica solitamente che il fluido idraulico nel sistema è degradato, usurato o contaminato da bolle d'aria. La soluzione a questo inconveniente è lo spurgo del fluido della frizione idraulica e la sua sostituzione con liquido nuovo. Questo processo assicura che la linea tra la leva della frizione e il cilindro principale del freno sia libera da impurità e aria, ripristinando la corretta pressione e il completo disinnesto.
L'Importanza della Scelta del Fluido Corretto: Olio Minerale vs. Liquido Freni
Un aspetto cruciale nella manutenzione e nell'installazione di sistemi di frizione idraulica riguarda la scelta del fluido appropriato. Alcuni vecchi sistemi di frizione idraulica Magura, ad esempio, richiedono l'uso di olio minerale anziché liquido per freni. L'utilizzo di liquido per freni in un sistema progettato per olio minerale può causare il rigonfiamento e la conseguente perdita delle guarnizioni. Questo accade perché i materiali delle guarnizioni sono specificamente formulati per resistere a determinati tipi di fluidi; un fluido incompatibile può degradare le proprietà del materiale. È fondamentale quindi verificare sempre le specifiche del produttore per evitare danni al sistema.
Liquido Freni: Tipologie e Considerazioni
Quando il sistema di frizione idraulica richiede liquido per freni, è essenziale utilizzare il tipo corretto per garantire prestazioni ottimali e longevità. Il tipo di fluido idraulico richiesto è solitamente stampato sul tappo del serbatoio della pompa frizione. Per le motociclette che necessitano di liquido per freni, si raccomandano fluidi con alti punti di ebollizione, come Dot 4 o Dot 5.1. Il "punto di ebollizione a secco" rappresenta la temperatura alla quale il fluido bolle quando è in condizioni perfette. Il "punto di ebollizione a umido", invece, indica la temperatura alla quale il fluido bolle quando ha assorbito umidità.
I fluidi per freni sono igroscopici, ovvero hanno la tendenza ad assorbire acqua dall'ambiente circostante. Questa contaminazione da acqua abbassa significativamente il punto di ebollizione del fluido. Quando il fluido bolle a temperature più basse, si formano bolle di vapore che sono comprimibili, a differenza del liquido. Questo compromette la trasmissione della pressione idraulica, riducendo l'efficacia della frizione e potendo portare a un funzionamento "spugnoso" della leva o a una perdita di capacità di disinnesto. Mantenere il fluido dei freni pulito e privo di umidità è quindi fondamentale per la salute e le prestazioni del sistema frizione idraulica.
