Lo Statore della Moto: Comprendere i Problemi e le Soluzioni

Lo statore di una motocicletta è un componente fondamentale del sistema elettrico, responsabile della generazione dell'energia necessaria per alimentare tutti i dispositivi e ricaricare la batteria. Quando questo componente presenta malfunzionamenti, le conseguenze possono essere significative, portando all'arresto del veicolo e a costose riparazioni. Comprendere le cause dei problemi allo statore, in particolare perché possa andare "a massa", è essenziale per ogni motociclista.

Cos'è lo Statore e Come Funziona

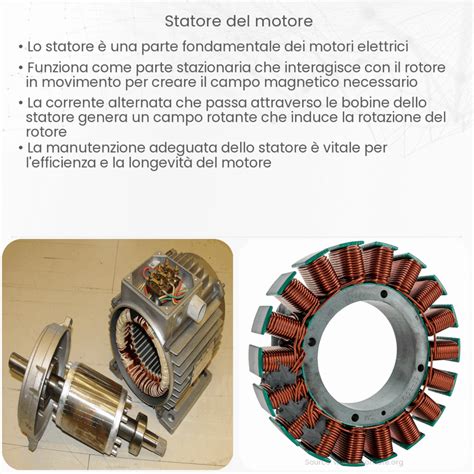

Lo statore è la parte fissa del motore, generalmente posizionato all'interno del carter motore, vicino al volano (o rotore). È costituito da un insieme di fili di rame avvolti attorno a un nucleo ferromagnetico. Il suo compito essenziale è trasformare l'energia meccanica del motore in energia elettrica. Quando il volano, dotato di magneti, gira attorno allo statore, si genera un campo magnetico che induce una corrente alternata (AC) negli avvolgimenti. Questa corrente alternata viene poi solitamente convertita in corrente continua (DC) da un regolatore/raddrizzatore per poter caricare la batteria e alimentare l'impianto elettrico della moto.

Per sua definizione, lo statore di una moto è un generatore a magneti permanenti. Questo significa che è progettato per erogare una corrente praticamente fissa indipendentemente dal regime di giri del motore. Ciò che varia principalmente al variare dei giri è la tensione e la frequenza della corrente prodotta. È cruciale distinguere tra la generazione di tensione e la generazione di corrente. La tensione viene prodotta anche senza un circuito chiuso (un carico collegato), ma la corrente, e quindi la potenza, fluisce solo quando c'è un circuito chiuso. Se non c'è un carico collegato, non c'è un circuito chiuso, e quindi non vi è generazione di potenza effettiva, né un "cavallo" sottratto all'albero motore.

Perché lo Statore si Brucia: I Nemici Principali

Il calore è il peggior nemico dello statore. Se la temperatura supera la soglia di tolleranza dell'isolamento dei fili di rame, la vernice isolante si indebolisce, diventa fragile e si rompe. Questo può portare a cortocircuiti interni tra le spire avvolte.

Diversi fattori possono contribuire al surriscaldamento e al conseguente guasto dello statore:

1. Regolatore di Tensione Difettoso

Un regolatore di tensione (o raddrizzatore) difettoso è una delle cause più comuni di guasto dello statore. Se il regolatore non riesce a gestire correttamente l'energia prodotta dallo statore, può causare un sovraccarico. Lo statore, lavorando sotto sforzo continuo per produrre corrente che non viene adeguatamente gestita o dissipata, genera calore eccessivo fino alla bruciatura.

Esistono due tipi principali di regolazione della tensione:

• Regolazione Shunt (o Parallelo): Questo tipo di regolazione, comune su molte moto, gestisce la tensione immessa in corto circuito sulle spire dello statore quando la tensione supera il valore desiderato. Quando questo accade, la corrente prodotta dallo statore non va verso il carico (come la batteria), ma viene deviata a massa. Sebbene questo sistema eviti un eccessivo aumento di tensione, fa sì che ci sia sempre una circolazione di corrente nelle spire dello statore, anche quando la carica non è necessaria. Questa circolazione di corrente genera calore. La formula della potenza dissipata su una resistenza (o shunt) è P = V²/R. Se i giri del motore raddoppiano, la tensione generata raddoppia e, poiché la resistenza dello shunt rimane la stessa, la potenza dissipata quadruplica. Questo porta a un notevole accumulo di calore. Su alcune moto, come le V-Strom, questo tipo di regolazione è stato associato a frequenti bruciature dello statore, specialmente nei modelli in cui la potenza prodotta è stata aumentata.
• Regolazione Serie: In questo sistema, la corrente circolante nello statore viene interrotta quando la tensione supera il valore desiderato. Ciò significa che lo statore non lavora costantemente con la massima corrente, riducendo la generazione di calore. Sebbene a molti sembri più logica, la regolazione in serie presenta un potenziale difetto: in caso di malfunzionamento del regolatore stesso, potrebbe danneggiare lo statore o l'intero impianto elettrico. Per questo motivo, alcuni produttori preferiscono la regolazione shunt, considerata più sicura in termini di protezione dell'impianto elettrico in caso di guasto del regolatore, nonostante la maggiore generazione di calore.

Alcuni regolatori, come quelli di tipo SCR (tiristore), sono considerati regolatori shunt meno precisi che consumano più energia a causa della presenza di un diodo.

2. Vibrazioni e Qualità Costruttiva

Le moto sono soggette a vibrazioni naturali. Se lo statore non è adeguatamente fissato o se la qualità degli avvolgimenti non è ottimale, le vibrazioni possono causare sfregamenti tra i fili di rame. Questo sfregamento può consumare l'isolamento protettivo dei fili, portando a cortocircuiti e guasti.

3. Problemi ai Connettori Elettrici

Un problema frequente, spesso sottovalutato, riguarda i connettori elettrici che collegano lo statore al resto dell'impianto. Connettori ossidati, corrosi o bruciati possono creare resistenza al passaggio della corrente, generando calore e potenzialmente causando un cortocircuito o interrompendo il flusso di energia. È buona norma scollegare periodicamente questi connettori, pulirli con un detergente specifico per contatti elettrici (a secco) e verificare la presenza di segni di bruciature.

4. Olio Motore Degradato

L'olio motore svolge un ruolo cruciale non solo nella lubrificazione, ma anche nel raffreddamento di molti componenti interni, incluso potenzialmente lo statore o le sue vicinanze. Un olio vecchio o degradato può perdere le sue proprietà termiche, portando a un accumulo di calore e favorendo la formazione di residui metallici che potrebbero depositarsi sugli avvolgimenti dello statore, aumentando il rischio di cortocircuiti.

5. Carichi Elettrici Eccessivi

L'installazione di accessori che richiedono un elevato assorbimento di energia, come centraline aggiuntive, manopole riscaldate, caricabatterie per smartphone, fari potenti o impianti audio, può mettere a dura prova il sistema di ricarica. Se la potenza generata dallo statore non è sufficiente a coprire il fabbisogno di tutti questi dispositivi contemporaneamente, il sistema può andare in sofferenza, aumentando il rischio di surriscaldamento dello statore e del regolatore.

Testare lo Statore: Procedure e Diagnosi

Prima di procedere alla sostituzione, è fondamentale diagnosticare correttamente il problema. Ecco alcune procedure di test che possono essere effettuate utilizzando un tester (multimetro) di buona qualità.

Test di Resistenza tra gli Avvolgimenti

1. Impostazione del Tester: Impostare il tester su Ohm (Ω).
2. Individuazione del Connettore: Staccare il connettore che va al regolatore/raddrizzatore, solitamente situato sotto la sella vicino alla batteria. Notare i tre fili bianchi che arrivano al connettore (etichettiamoli A, B, C).
3. Misurazione:
   • Misurare la resistenza tra il filo A e il filo B.
   • Misurare la resistenza tra il filo B e il filo C.
   • Misurare la resistenza tra il filo A e il filo C.
4. Valori Attesi: La resistenza tra ciascuna coppia di fili bianchi dovrebbe essere molto bassa, tipicamente intorno a 0.11 e 0.17 Ohm. Valori significativamente diversi da questi indicano un problema agli avvolgimenti dello statore.

Test di Cortocircuito verso Massa

Questo è il problema dello statore più comune e relativamente facile da verificare.

1. Scollegare la Batteria: Per evitare letture errate e potenziali danni, scollegare il cavo positivo della batteria.
2. Individuare il Connettore: Individuare il connettore dello statore (quello con i tre fili bianchi) e staccarlo.
3. Impostazione del Tester: Impostare il tester su Ohm (Ω). Verificare che il tester sia calibrato correttamente mettendo in corto le sonde: dovrebbe leggere 0 Ohm.
4. Misurazione:
   • Collegare un cavo del tester a un punto di massa del telaio della moto (un punto metallico non verniciato).
   • Toccare con l'altra sonda uno alla volta i tre fili bianchi dello statore (A, B, C).
5. Valori Attesi: Se lo statore è in cortocircuito verso massa, si otterrà una lettura espressa in Ohm. Qualsiasi lettura diversa da infinito (∞) indica un problema. Se si legge un valore ohmico, lo statore deve essere ispezionato o sostituito.

Test di Tensione AC (AC Volt)

Questo test verifica la capacità dello statore di generare la corretta tensione in base ai giri del motore. Per questo test è preferibile un tester analogico, sebbene anche uno digitale possa fornire indicazioni utili.

1. Impostazione del Tester: Utilizzare un tester di buona qualità impostato su AC Volt (tensione alternata).
2. Individuazione e Scollegamento: Individuare l'attacco dello statore (solitamente nella parte anteriore della moto) e staccare la spina. Identificare i tre fili bianchi (A, B, C).
3. Avvio della Moto: Avviare la moto.
4. Misurazioni al Minimo:
   • Con la moto al minimo, collegare la sonda rossa del tester a un filo (es. A) e la sonda nera all'altro (es. B). Annotare la lettura.
   • Ripetere la misurazione per le altre coppie di fili (B-C, A-C).
   • Esempio di valori attesi al minimo: sulla moto dell'utente, le letture erano di circa 36V.
5. Misurazioni a Regimi Elevati:
   • Chiedere a qualcuno di accelerare la moto (o regolare il minimo) a circa 3.000 giri.
   • Ripetere le misurazioni per tutte e tre le coppie di fili.
   • Esempio di valori attesi a 3.000 giri: sulla moto dell'utente, le letture erano di circa 56V.
6. Interpretazione: Se le tensioni misurate sono significativamente diverse da quelle attese (o da quelle di riferimento nel manuale officina, se disponibile), lo statore non sta emettendo correttamente e probabilmente necessita di sostituzione. Alcuni tester possono essere meno precisi, quindi è normale osservare leggere variazioni.

Sintomi di uno Statore Difettoso

Uno statore può guastarsi improvvisamente, senza preavviso, o manifestare sintomi graduali. Alcuni segnali comuni includono:

• Batteria Scarica: Il sintomo più evidente è la batteria che si scarica progressivamente, fino a impedire l'avviamento della moto. A volte, questo processo può richiedere centinaia di chilometri prima di manifestarsi pienamente.
• Spia Rossa Accesa: L'accensione della spia rossa della batteria (o di un'altra spia di malfunzionamento del sistema di ricarica) è un chiaro indicatore di un problema.
• Mancanza di Carica della Batteria: Anche con una batteria nuova, si può notare che la carica non viene mantenuta, o che la tensione scende al di sotto dei 12V, specialmente quando si accendono i fari o altri carichi elettrici a regimi elevati.
• Luci Deboli o Tremolanti: Le luci del faro o altre luci del veicolo possono apparire deboli o tremolanti, indicando una tensione insufficiente.
• Surriscaldamento del Motore: In alcuni casi, un malfunzionamento dello statore o del regolatore può influire sul sistema di raffreddamento del motore, portando a un surriscaldamento.
• Odore di Bruciato: Un odore di bruciato proveniente dalla zona del motore o del sistema elettrico può indicare un surriscaldamento o un cortocircuito.

Soluzioni e Manutenzione

Quando si diagnostica un problema allo statore, ci sono diverse opzioni:

Sostituzione con Statore Originale

Questa è spesso la soluzione più diretta. Lo statore originale è progettato specificamente per il modello di moto e garantisce la piena compatibilità. Tuttavia, i ricambi originali possono essere costosi.

Riavvolgimento dello Statore

Esistono laboratori specializzati in grado di riavvolgere uno statore originale. Questo processo prevede la rimozione del vecchio cablaggio e la sua sostituzione con nuovi avvolgimenti, spesso realizzati con materiali di migliore qualità. Questa può essere una soluzione duratura e talvolta più economica rispetto all'acquisto di un componente nuovo, ma richiede l'affidamento a professionisti qualificati.

Statore di Ricambio Alternativo

Sul mercato esistono statori di ricambio di terze parti. È importante scegliere marchi affidabili e verificare la compatibilità con il proprio modello di moto. Alcuni utenti hanno riscontrato problemi con statori non originali che si sono guastati prematuramente o non hanno fornito prestazioni ottimali.

Manutenzione Preventiva

• Controlli Periodici: Come accennato, scollegare e pulire i connettori dello statore periodicamente può prevenire problemi legati all'ossidazione o alla corrosione.
• Verifica dell'Olio Motore: Mantenere l'olio motore pulito e ai livelli corretti è fondamentale anche per la salute del sistema elettrico.
• Gestione dei Carichi Elettrici: Essere consapevoli dei consumi elettrici aggiuntivi installati sulla moto e assicurarsi che il sistema di ricarica sia in grado di gestirli.
• Manuale Officina: Procurarsi e consultare il manuale officina specifico per il proprio modello di moto è di inestimabile valore per procedure di diagnosi e manutenzione accurate. Sebbene spesso disponibili in inglese, la ricerca di versioni tradotte in italiano può essere utile.

Lo statore non è un pezzo "eterno", ma una corretta manutenzione e una diagnosi tempestiva in caso di problemi possono fare una grande differenza nella sua longevità e garantire prestazioni ottimali della motocicletta.

Un problema comune riscontrato da alcuni utenti riguarda la sostituzione dello statore con un modello diverso da quello originale, ad esempio lo statore del Versys 2018 su una moto del 2015, a causa della non disponibilità del ricambio corretto. Sebbene questo possa risolvere temporaneamente il problema, è importante considerare le implicazioni a lungo termine e la compatibilità elettrica.

In definitiva, comprendere il funzionamento dello statore, le cause dei suoi guasti e le procedure di test è fondamentale per mantenere la propria moto in perfetta efficienza e prevenire spiacevoli inconvenienti.
