Il Cuore Elettrico dell'Automobile: Statore, Albero Motore e Funzionamento

Il motore elettrico rappresenta una vera e propria rivoluzione nel mondo dell'automobilismo, offrendo numerosi vantaggi rispetto ai motori tradizionali a combustione interna. La sua capacità di convertire l'energia elettrica in energia meccanica, generando movimento, è fondamentale per il funzionamento dei veicoli moderni. Comprendere le sue componenti principali, come lo statore e l'albero motore, e il suo principio di funzionamento è essenziale per apprezzarne l'efficienza e le potenzialità.

I Principi Fondamentali del Motore Elettrico

Alla base del funzionamento di un motore elettrico per auto vi è il principio dell'elettromagnetismo. La batteria del veicolo fornisce la corrente elettrica, che viene inizialmente processata da un inverter. Questo dispositivo converte la corrente continua della batteria in corrente alternata, essenziale per alimentare gli avvolgimenti dello statore. L'interazione tra i campi magnetici generati dallo statore e dal rotore induce il movimento rotatorio di quest'ultimo, collegato all'albero motore.

La velocità di rotazione del rotore, e di conseguenza del veicolo, può essere finemente controllata variando la frequenza della corrente alternata fornita dall'inverter. Questo controllo preciso è uno dei tanti benefici offerti dalla propulsione elettrica.

Le Componenti Chiave: Statore e Rotore

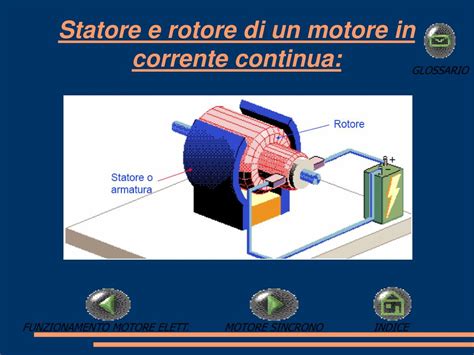

Indipendentemente dal tipo di alimentazione, un motore elettrico è costituito da due parti fondamentali: lo statore e il rotore.

Lo Statore: La Parte Fissa e Magnetica

Lo statore è la parte fissa del motore elettrico, da cui deriva il suo nome (dal latino "stare", stare fermo). Esso costituisce generalmente il telaio esterno del motore e ospita gli avvolgimenti, noti come induttori. Questi avvolgimenti, realizzati con filo di rame smaltato, sono alloggiati in cave ricavate nello statore.

La funzione primaria dello statore è quella di generare un campo magnetico. Quando la corrente elettrica attraversa i suoi avvolgimenti, lo statore si comporta come un potente elettromagnete. Questo campo magnetico è invisibile ma estremamente potente e gioca un ruolo cruciale nel determinare il movimento del rotore. Il design dello statore, spesso composto da sottili lamiere di acciaio laminate per ridurre le perdite di energia dovute alle correnti parassite, è studiato per creare un campo magnetico forte e uniforme.

In particolare, negli avvolgimenti dello statore, una corrente alternata crea un campo magnetico rotante. Questo campo magnetico, a sua volta, interagisce con il rotore, inducendone la rotazione. La complessità della disposizione degli avvolgimenti dello statore, spesso trifase, è finalizzata a stimolare efficacemente il rotore e metterlo in movimento.

Il Rotore: Il Cuore Mobile del Motore

Il rotore, noto anche come indotto, è la parte mobile del motore elettrico e si trova all'interno dello statore. È collegato all'albero motore, che a sua volta trasmette il movimento alle ruote del veicolo. Il rotore è progettato per interagire con il campo magnetico generato dallo statore.

Esistono diverse tipologie di rotori, che utilizzano tecnologie differenti per generare o rispondere al magnetismo. Possono essere rotori alimentati dall'esterno, rotori a magneti permanenti o rotori a induzione. Nei motori elettrici per auto, il rotore è spesso costituito da un cilindro pieno che inizia a muoversi quando la corrente elettrica attraversa le bobine dello statore, creando il campo magnetico necessario.

Il principio di funzionamento si basa sull'interazione tra il campo magnetico dello statore e quello generato dal rotore. Il campo magnetico rotante dello statore "attira" o "respinge" il rotore, costringendolo a ruotare. L'obiettivo è far sì che il campo magnetico del rotore tenda ad allinearsi con quello dello statore, in modo analogo a come l'ago di una bussola si allinea con il campo magnetico terrestre. Questo continuo "inseguimento" tra i due campi magnetici è ciò che genera la coppia motrice e fa girare l'albero motore.

L'Albero Motore: Il Conduttore del Movimento

L'albero motore è il componente meccanico che riceve la rotazione dal rotore e la trasmette al sistema di trasmissione del veicolo, e infine alle ruote. Nei motori elettrici, a differenza di quelli a combustione interna, l'albero motore è spesso meno ingombrante e più semplice.

Un design particolarmente innovativo è quello del motore ad albero cavo. Questo tipo di motore è progettato con un albero centrale intenzionalmente cavo anziché solido. Questo design unico permette all'albero di accogliere cavi, componenti di azionamento o elementi meccanici direttamente attraverso il suo nucleo. I vantaggi includono una maggiore flessibilità, compattezza e facilità di integrazione meccanica. L'albero cavo elimina la necessità di passacavi esterni o aperture di instradamento separate, aumentando l'affidabilità e riducendo la complessità del sistema. Componenti meccanici come viti o alberi possono essere posizionati direttamente attraverso il motore, e la possibilità di montare i carichi più vicino all'asse del motore riduce il gioco e le vibrazioni.

Tipologie di Motori Elettrici

Esistono diverse classificazioni dei motori elettrici, ma la divisione più comune è tra motori in corrente continua (DC) e motori in corrente alternata (AC). Tuttavia, questa classificazione non è sempre estremamente precisa, dato che esistono anche i motori ibridi.

Motori Brushless (Sincroni a Magneti Permanenti)

I motori brushless (letteralmente "senza spazzole"), noti anche come motori sincroni a magneti permanenti (PMSM), sono un tipo di motore elettrico in corrente alternata. In questi motori, lo statore genera un campo magnetico rotante, mentre il rotore è costituito da magneti permanenti. Il rotore gira in modo sincrono con il campo magnetico generato dallo statore, mantenendo una velocità costante indipendentemente dal carico. L'assenza di spazzole elimina la resistenza meccanica e la possibilità di scintille, riducendo notevolmente la necessità di manutenzione.

Motori Asincroni

Il motore asincrono è un altro tipo diffuso di motore elettrico in corrente alternata. La sua caratteristica distintiva è che la frequenza di rotazione del rotore non è uguale o un multiplo esatto della frequenza del campo magnetico dello statore; non è "sincrono" con essa. Nei motori asincroni, il rotore utilizza la corrente elettrica indotta per generare il proprio campo magnetico. Questo porta a un leggero ritardo del rotore rispetto al campo magnetico dello statore. Questi motori sono robusti, affidabili e ampiamente diffusi nell'industria grazie ai costi contenuti e alla manutenzione ridotta. Sono autoavvianti e in grado di sopportare sovraccarichi significativi, ma presentano un rendimento inferiore rispetto ai motori sincroni, specialmente a basse velocità.

Motori a Corrente Continua (DC)

I motori a corrente continua (DC) sono alimentati direttamente dalla batteria. Nei motori DC tradizionali, il sistema di spazzole e collettore settoriale garantisce una commutazione della corrente che mantiene costante la posizione del campo magnetico indotto nel rotore, permettendo la rotazione continua. Il collettore, diviso in settori collegati agli avvolgimenti del rotore, alimenta selettivamente questi ultimi. Durante la trasformazione dell'energia, una piccola parte viene dispersa per l'effetto Joule (riscaldamento). Questi motori possono essere utilizzati anche in modo reversibile come generatori elettrici, assorbendo energia meccanica.

I motori universali sono un tipo di motore a corrente continua ad eccitazione separata, caratterizzati da rotore e statore avvolti, che possono funzionare anche con corrente alternata.

I motori passo-passo (o stepper) sono una categoria speciale di motori, spesso utilizzati in applicazioni che richiedono estrema precisione nello spostamento angolare e nella velocità di rotazione, come la robotica e i servomeccanismi.

Vantaggi dei Motori Elettrici nelle Automobili

Le auto elettriche offrono numerosi vantaggi rispetto ai motori a combustione interna, molti dei quali derivano direttamente dalle caratteristiche intrinseche del motore elettrico:

• Assenza di Emissioni Nocive: Il motore elettrico non brucia carburanti fossili, eliminando così le emissioni dirette di gas di scarico, contribuendo a migliorare la qualità dell'aria, specialmente nelle aree urbane.
• Coppia Istantanea: Un motore elettrico è in grado di fornire lo spunto massimo (coppia) anche a zero giri. Questo significa che la piena potenza è disponibile fin dal primo istante in cui si preme sull'acceleratore, eliminando i tempi di attesa tipici dei motori a benzina o diesel che devono aumentare di giri per erogare il loro potenziale. Questo si traduce in un'accelerazione brillante e reattiva.
• Silenziosità: I motori elettrici sono estremamente silenziosi. Sebbene emettano un leggero sibilo, il loro funzionamento è notevolmente più discreto rispetto al rumore di un motore a combustione interna, migliorando il comfort di bordo.
• Efficienza Energetica: Il motore elettrico è molto più efficiente di un motore a combustione interna. Una maggiore percentuale dell'energia elettrica immagazzinata viene convertita in movimento utile, con minori dispersioni.
• Minore Manutenzione: I motori elettrici hanno meno componenti mobili rispetto ai motori a combustione interna. L'assenza di parti come pistoni, valvole, filtri dell'olio e candele riduce significativamente la necessità di manutenzione periodica e la probabilità di guasti meccanici. Si stima che un motore elettrico possa durare in media circa 650.000 chilometri, un valore difficilmente raggiungibile dai motori tradizionali senza interventi continui.
• Dimensioni e Peso Ridotti: I motori elettrici sono generalmente più compatti e leggeri dei motori a combustione interna. Questo consente una maggiore flessibilità nel design del veicolo, permettendo cofani più corti, maggiore spazio nell'abitacolo o la collocazione diretta del motore sugli assi delle ruote per migliorare la guidabilità.
• Affidabilità e Durata: La semplicità costruttiva e il minor numero di parti in movimento si traducono in una maggiore affidabilità e durata nel tempo.

Frenata Rigenerativa: Un Motore che Genera Energia

Un aspetto affascinante dei motori elettrici nelle auto è la loro capacità di funzionare anche come generatori durante la frenata rigenerativa. Quando il conducente decelera o frena, il motore inverte il suo funzionamento. Invece di consumare energia per creare movimento, converte l'energia cinetica del veicolo (l'energia del movimento) in energia elettrica. Questa energia viene poi immagazzinata nella batteria, aumentandone l'autonomia e l'efficienza complessiva del sistema.

Considerazioni sull'Efficienza e la Gestione del Calore

I motori elettrici, come tutte le macchine elettriche, dissipano una parte dell'energia in calore durante il loro funzionamento, principalmente a causa dell'effetto Joule negli avvolgimenti. Per evitare che il motore si danneggi a causa delle temperature elevate, è fondamentale gestire questo calore in modo efficace. Le strategie di raffreddamento variano a seconda del tipo di motore e dell'applicazione.

Nel corso degli anni, sono stati definiti vari livelli minimi di efficienza per classificare i motori elettrici. Il primo modello, ideato nel 1998 dalla Commissione Europea in accordo con il "Comitato di settore Europeo dei Costruttori di Macchine Elettriche ed Elettronica di Potenza" (CEMEP), definì tre classi di efficienza basate sulla potenza nominale e sul rendimento del motore.

Il Futuro della Propulsione Elettrica

L'evoluzione tecnologica continua a spingere i limiti delle prestazioni e dell'efficienza dei motori elettrici. Produttori come Infinitum Electric stanno sviluppando motori innovativi che eliminano gli avvolgimenti tradizionali in ferro e rame, sostituendoli con circuiti stampati integrati. Questi progressi promettono motori ancora più compatti, leggeri ed efficienti, aprendo la strada a una nuova generazione di veicoli elettrici ancora più performanti e accessibili.

La comprensione approfondita del funzionamento dello statore, del rotore e dell'albero motore, unitamente ai principi dell'elettromagnetismo, svela la complessità ingegneristica e l'eleganza di questi dispositivi che stanno ridefinendo il futuro della mobilità.
