Come misurare la potenza di un motore trifase: principi, formule e buone pratiche

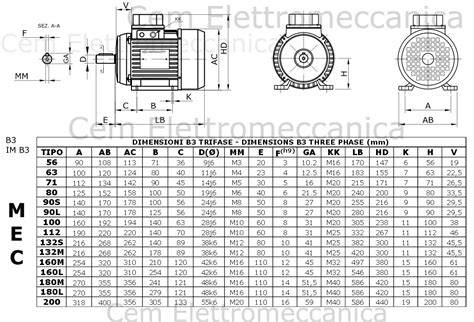

Moduli elettronici di gestione del motore e strumenti di monitoraggio permettono di valutare in modo accurato la potenza assorbita da un motore trifase. Il Motor Manager e i sistemi di monitoraggio guidano l’utente nell’identificazione di condizioni di carico critiche, sovraccarico e carico a vuoto, parametrizzando soglie di allarme e intervento. Per stimare la potenza reale, però, è utile combinare misure pratiche e calcoli basati sui parametri contenuti nella targhetta del motore e sui dati misurati in campo.
Fondamenti: cosa si misura e cosa si calcola
La potenza elettrica assorbita da un motore trifase si ottiene tipicamente tramite P = U · I · cos(φ) · √3, una formula cruciale per determinare la potenza in ingresso e progettare correttamente l’impianto. L’efficienza indica quanto dell’energia elettrica viene convertita in lavoro meccanico, e un valore maggiore implica minori perdite energetiche e costi operativi inferiori. Il fattore di potenza descrive il rapporto tra potenza reale e potenza apparente nella rete AC e, se ottimizzato, può ridurre l’assorbimento di corrente e migliorare l’efficienza complessiva.
Per sistemi rotanti, la potenza meccanica è spesso approssimata tramite P (kW) = (Coppia (Nm) · Velocità (g/min)) / 9550, mentre per motori trifase la potenza elettrica è P = U · I · cos(φ) · √3. In assenza di strumenti dedicati per il cos φ, una stima prudente del fattore di potenza può essere 0,85. Una lettura accurata richiede misurazioni RMS reali con strumenti certificati, quali pinze amperometriche a valore RMS o wattmetri trifase che integrano V, I, cos φ e ottenimento diretto di kW e kVA.
Calcolo pratico: come ricavare i cavalli dal monitoraggio
Per stimare la potenza in cavalli a partire da misure di tensione, corrente e cos φ, si usa spesso la formula: Potenza in cavalli (hp) = V × I × %EFF × cos(φ) × 1,73 / 746. Qui V è la media delle tensioni tra i tre legami: (A-B + A-C + B-C)/3, e I è la corrente media per fase ( (A+B+C)/3 ). Il valore %EFF va ricercato sulla targhetta del motore; in assenza di misurazioni del cos φ, si può assumere un valore stimato di circa 0,85. 1,73 è una costante legata al calcolo della potenza trifase e 746 è la conversione watt → cavalli.
Un esempio comune: un motore da 25 hp a 472 V assorbe una media di 20 A per fase e ha un’efficienza del 90% e cos(φ) stimato di 0,85. Applicando la formula si ottiene una potenza in cavalli vicina a quello indicato sulla targhetta, tenendo conto di differenze dovute a tolleranze strumentali e a condizioni operative reali.
Test in campo: condizioni reali e differenze teoriche
Nella pratica, condizioni ambientali (ad es. temperatura di 35°C), attrito e perdite di calore riducono la potenza effettiva del motore del 5-10% rispetto al valore teorico. Per questo è essenziale condurre test pratici in condizioni di esercizio reali, specialmente in impianti critici o con carichi variabili. Inoltre, un controllo accurato del cos φ e dell’efficienza è cruciale per stimare correttamente i consumi e le prestazioni del sistema.
La relazione tra potenza apparente (kVA), potenza reale (kW) e potenza reattiva (kVAR) è fondamentale per l’analisi energetica: kW = kVA × cos(φ) e kVAR = √(kVA² − kW²). Per una stima rapida, alcuni strumenti online danno valori di partenza, ma non sostituiscono i test di progetto e le misure sul campo, soprattutto in sistemi con cicli di carico complessi o integrazione di ingranaggi e controlli.
Aspectti avanzati: efficienza, protezione, e processo di diagnosi
Motori con efficienze elevato come IE4 possono ridurre i costi energetici fino al 20% rispetto a motori IE1, e l’investimento iniziale può essere ammortizzato nel tempo. Un dimensionamento corretto evita sovradimensionamenti: un motore sovradimensionato può aumentare i consumi del 10-15% e incidere sui costi complessivi. In scenari industriali rumorosi o polverosi, è consigliabile utilizzare motori con protezioni IP adeguate e guarnizioni specifiche, aumentando così la robustezza e la durata.
Per una diagnosi affidabile dei motori trifase si usano strumenti come pinze amperometriche, multimetri e megaohmmetri, oltre all’analisi della firma elettrica (ESA) e a test dinamici sotto carico. Quando si valuta lo stato di una bobina, è utile misurare l’equilibrio delle resistenze tra avvolgimenti e, se necessario, eseguire misurazioni di isolamento. Se la resistenza di isolamento è inferiore a 0,58 MΩ, l’isolamento potrebbe essere compromesso. In caso di dubbio, una verifica con megaohmmetro può fornire dati più accurati rispetto al solo multimetro.
In conclusione, per mantenere sistemi di azionamento efficienti e affidabili, è cruciale: (a) stimare la potenza operativa partendo da dati di targhetta e misure reali, (b) considerare l’intero sistema (inclusi riduttori e controlli), (c) implementare un programma di manutenzione predittiva che includa analisi della firma elettrica, vibrazioni e termografia, e (d) utilizzare strumenti adeguati per evitare errori di dimensionamento o di valutazione della potenza.
Esempi e scenari pratici di applicazione
Un motore trifase con alimentazione 400 V, corrente di 15 A e cos φ di circa 0,85 fornisce all’uscita una potenza approssimativa di circa 8,8 kW. Se la potenza effettiva è inferiore a quella necessaria per alimentare una determinata linea di produzione, si può procedere a una ricalibratura della protezione, una verifica di cuscinetti o una revisione dell’alimentazione, onde evitare usure prematura legate a sovraccarichi o a condizioni operative non ideali.
La gestione del motore è ottimizzata quando si considera l’intero sistema di azionamento: riduttori, ingranaggi e controlli devono essere scelti in coerenza con la coppia e la velocità richiesta. La combinazione di misure reali e formule classiche consente di stimare con buona affidabilità la potenza richiesta in diverse condizioni, riducendo rischi e costi operativi nel lungo periodo.
